使用VOFA+工具用于调试PID算法

继上一篇介绍如何使用VOFA+之后，本文介绍使用VOFA+工具用于调试PID算法（重点是实现使用此工具用于调试，而非介绍算法，我也不确定以下算法的正确性，大家参考即可）。

一、首先验证发的数据正确性。

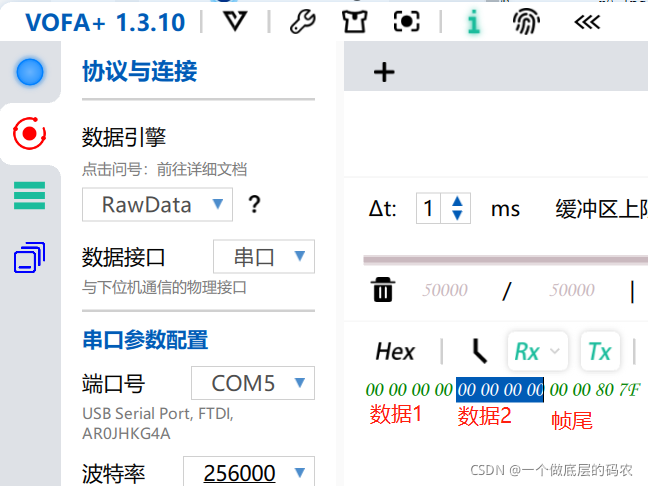

当我配置发送“0”和“0”数据时，上位机收到数据如图。00 00 80 7F为帧尾。

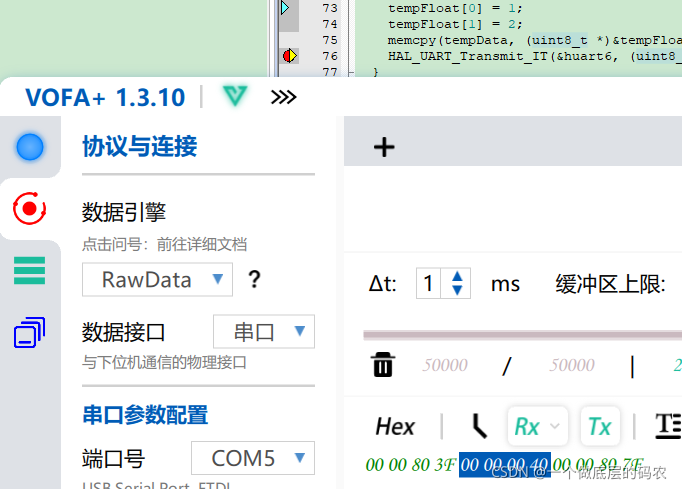

当我配置发送“1”和“2”数据时，上位机收到数据如图。00 00 80 7F为帧尾。

如果收到数据不是以上情况，则说明串口发送数据的格式不正确。

定时器中断中调用，控制算法和发送函数均在一个函数中实现。

//定时器中，1Ms调用一次，固定时间调用
void AppAlgDeal(void)
{
	static int32_t TimeCnt;
	static float tempFloat[2];
	static uint8_t tempData[12] = {0,0,0,0,0,0,0,0,0,0,0x80,0x7F};
	int32_t speed;
	TimeCnt++;
	if(TimeCnt >= 10)
	{
		TimeCnt = 0;

		//1. 速度计算（固定时间中，所走的路程，这里简化计算，按照固定实际所走的脉冲）
		speed = SpeedCalc.CntCurt - SpeedCalc.CntRecd;
		SpeedCalc.CntRecd = SpeedCalc.CntCurt;
		//计算速度平均值（因速度计算波动大，所以采用求和进行滤波，但这样带来的结果是响应变慢）
		SpeedCalc.SpeedSum = SpeedCalc.SpeedSum + speed - SpeedCalc.CntRecord[SpeedCalc.Cnt];
		SpeedCalc.CntRecord[SpeedCalc.Cnt] = speed;
		SpeedCalc.Cnt++;
		SpeedCalc.Cnt&=3;

		//2. PID算法（位置式PID）
		pwmVal += PID_Contrl(&PID_Para, SpeedCalc.SpeedSum);

		//3. PWM限幅，最大为500，最小为0
		if(pwmVal > 500)
			pwmVal = 500;
		else if(pwmVal < 0)
			pwmVal = 0;
		__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_3, pwmVal);	//送出到PWM输出

		//4. 串口发送
		tempFloat[0] = PID_Para.TitelVal;
		tempFloat[1] = (float)SpeedCalc.SpeedSum;
		memcpy(tempData, (uint8_t *)&tempFloat, sizeof(tempFloat));
		HAL_UART_Transmit_IT(&huart6, (uint8_t *)tempData, 12);
	}
}

 二、PID介绍。PID在离散领域实现时分为位置式和增量式。

以下介绍中使用位置式。（不过我也不确定我使用的对不对）

位置式PID算法。

/*************************************************
 *函数名称:float PID_Contrl(sPID_Reg* sPt,float RealVal)
 *功    能:PID控制
 *参    数:sPt PID参数，RealVal 当前实际值
 *返 回 值:void
*************************************************/
float PID_Contrl(sPID_Reg* sPt,float RealVal)
{
	float error,add;

	error = sPt->TitelVal - RealVal;	//当前误差  设定的目标值和实际值的偏差

	add = sPt->Kp * error				//增量计算
			  - sPt->Ki * sPt->LastError
			  + sPt->Kd * sPt->PrevError;

	/*存储误差  用于下次计算*/
	sPt->PrevError = sPt->LastError;
	sPt->LastError = error;

	return add;							//返回增量值
}

参数初始化

typedef struct{
	float TitelVal;		//目标值
	float SumError;		//累计误差
	float Kp;					//比例项
	float Ki;					//积分项
	float Kd;					//微分项
	float LastError;	//上次偏差
	float PrevError;	//上上次偏差值
}sPID_Reg;

sPID_Reg PID_Para;		//定义PID参数

void PID_Arg_Init(sPID_Reg* sPt)
{
	memset(sPt, 0, sizeof(sPID_Reg));
	sPt->Kp = 0.5;
	sPt->Ki = 0.1;
	sPt->Kd = 0.01;
	sPt->TitelVal = 100;
}

三、配置发送2个数据。分别为目标速度和实际速度。

 以下图片中，红色为目标速度，绿色为实际速度。右边框中分别为Kp，Ki，Kd数据。

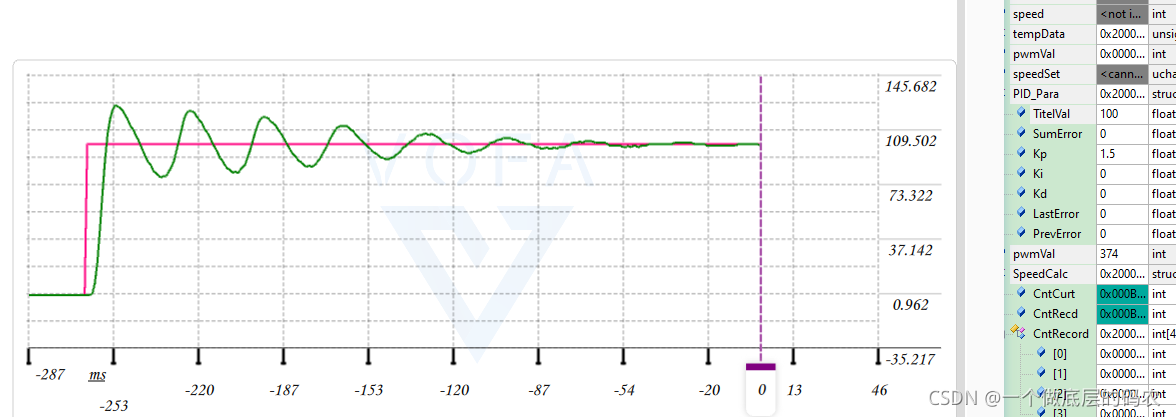

Kp，Ki，Kd分别为1.5,0,0。

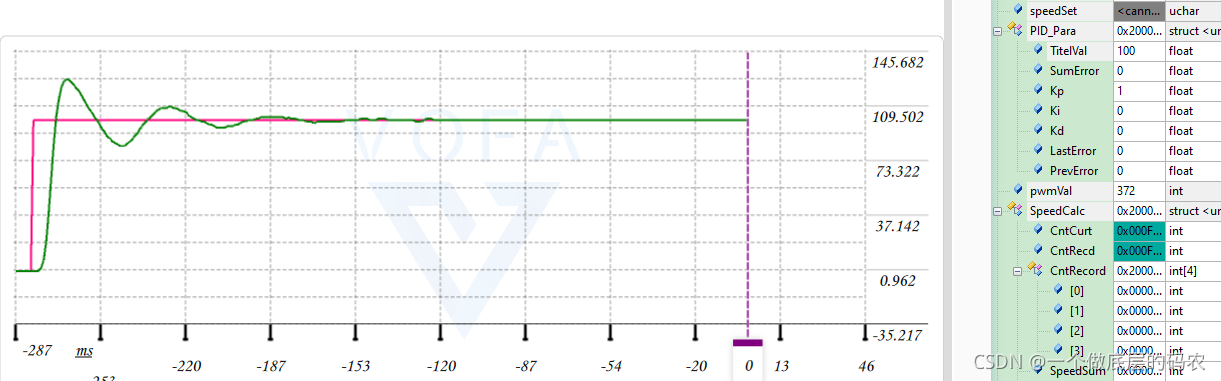

Kp，Ki，Kd分别为1,0,0。

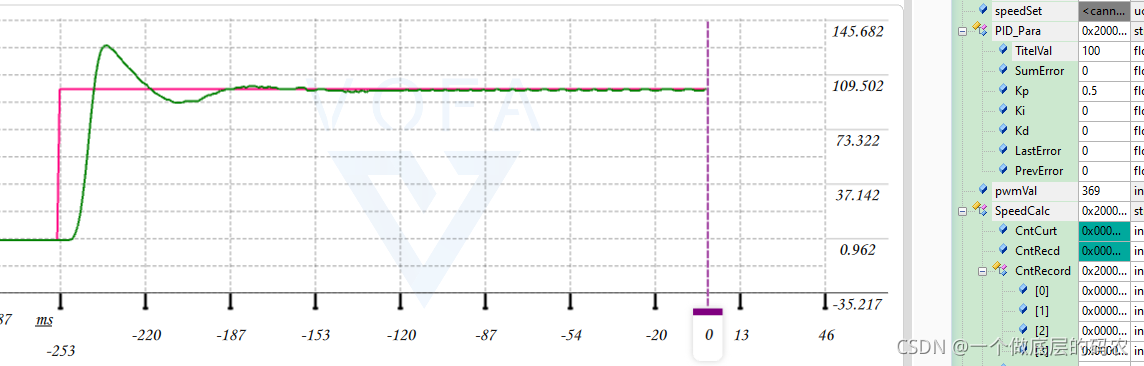

Kp，Ki，Kd 分别为0.5,0,0。

Kp，Ki，Kd 分别为1,0.2,0。

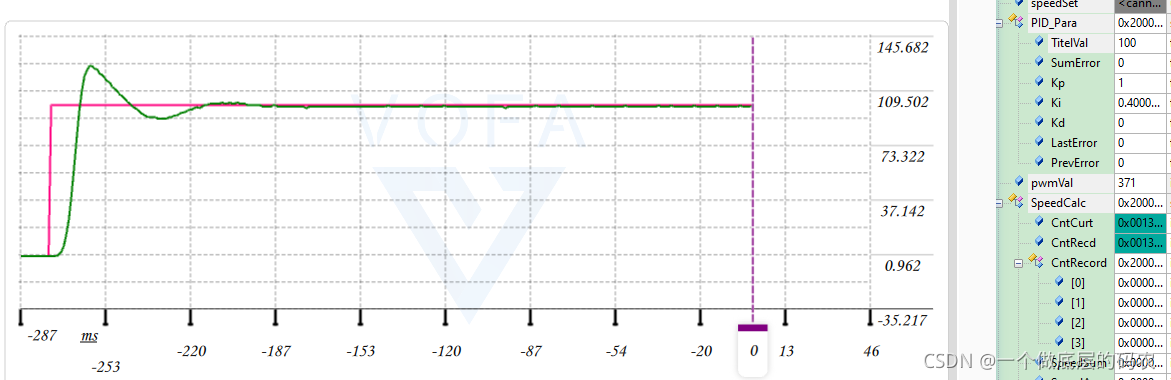

 Kp，Ki，Kd 分别为1,0.4,0。

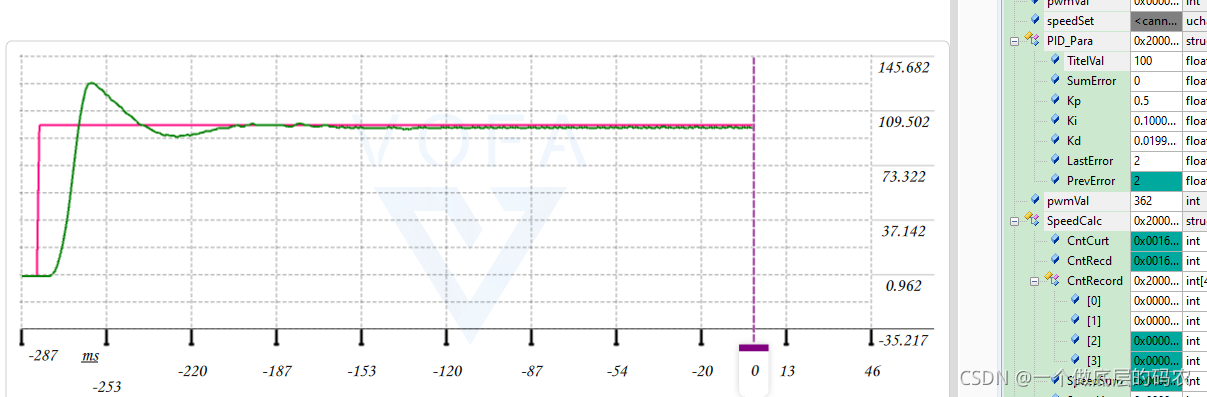

 Kp，Ki，Kd 分别为0.5,0.1,0.01。

以上工程我放在此链接下，供下载参考。（Stm32CubeMx工程也在附件中）

https://download.csdn.net/download/weixin_42316458/79692273

我使用的是STM32F401RCT6芯片。

以上完结。
