【VS】VisualStudio 如何使用UML呢？

在本文，笔者将会以图文并茂的方式教你如何开启VS新技能--- 类视图(UML)，以及一些简单的用法。

背景：

---

前些天朋友入职新公司，不可避免的需要熟悉对方框架及业务逻辑代码，一时半会一头雾水的，老板时而不时的还催一下，真要命。于是告诉他用类视图(UML)可以很好的学习人家的框架哟，这货学完美滋滋的应付差事去啦~其实，熟悉别人代码真算的上是一件并不简单的事情,个人经验：想要熟悉人家的代码，先得从宏观架构着手，清晰明了，类视图便有了用武之地。同样，想要别人更快的理解你软件的架构和著作的意图，类视图也是不二之选，与API手册重要程度也是不相伯仲。

---

下面切入正题聊聊本文要介绍的工具：vs 类设计器组件

安装

1. 全新安装时勾选 类设计器。
2. VS已经安装了，请在点击菜单栏“工具”→“获取工具和功能”，这将唤起“VisualStudio Installer”，在 [单个组件]选项卡中找到类设计器 并应用


   VisualStudio Installer记得勾选类设计器

应用：

1.生成类图，这里介绍3个方式：

1. 打开项目：“视图”→“类视图”→弹窗中右键“查看”→“查看类视图”
2. 打开项目：“视图”→“解决方案资源管理器”→弹窗中右键“查看”→“查看类视图”

3. 打开项目：“视图”→“解决方案资源管理器”→弹窗中右键“添加”→“新建项”→模板中选中”类图“

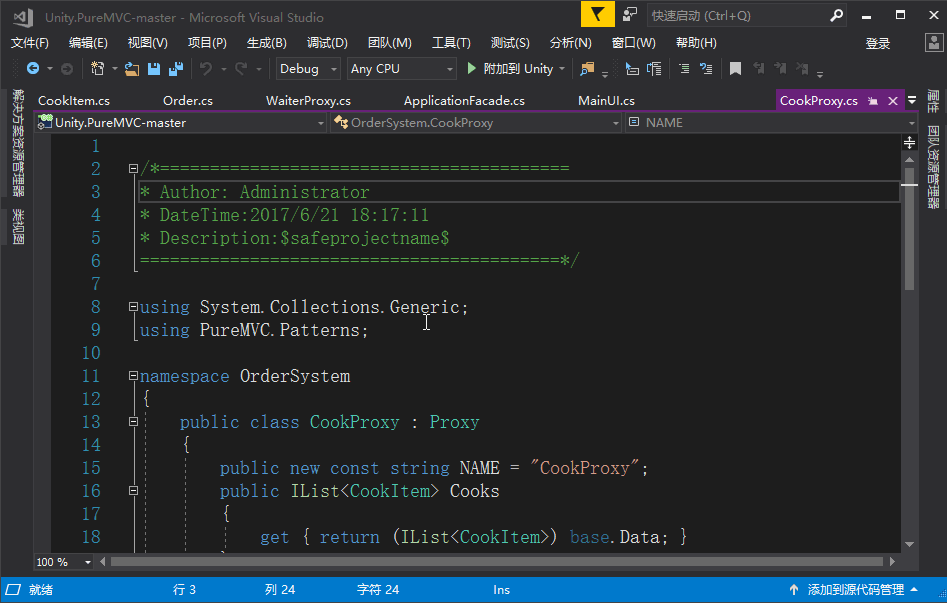

   3种方式均涵盖

Tips :
1.上述”弹窗中右键“的前提是必须选中具体的解决方案或者项目。
2.方式3创建的是一个空白的类图，需要自己拖脚本上去即可。

2.简单操作：其实到这一步，真的是一个开放性的课题，工具只是工具，怎么用还不得见仁见智，不用讲也能自嗨了，
1.双击类的节点→直达Code ，同理双击方法、属性、字段均能直达代码定义的地方。左键长按拖拽：多选。
2.Map浏览技巧：Ctrl+鼠标滚轮→放大； Shift+鼠标滚轮→水平浏览；仅仅鼠标滚轮→垂直浏览
3.文件导出功能：对指定类图右键”将关系图导出为图像“。
4.更多功能：对类的节点右键会展示更多功能。

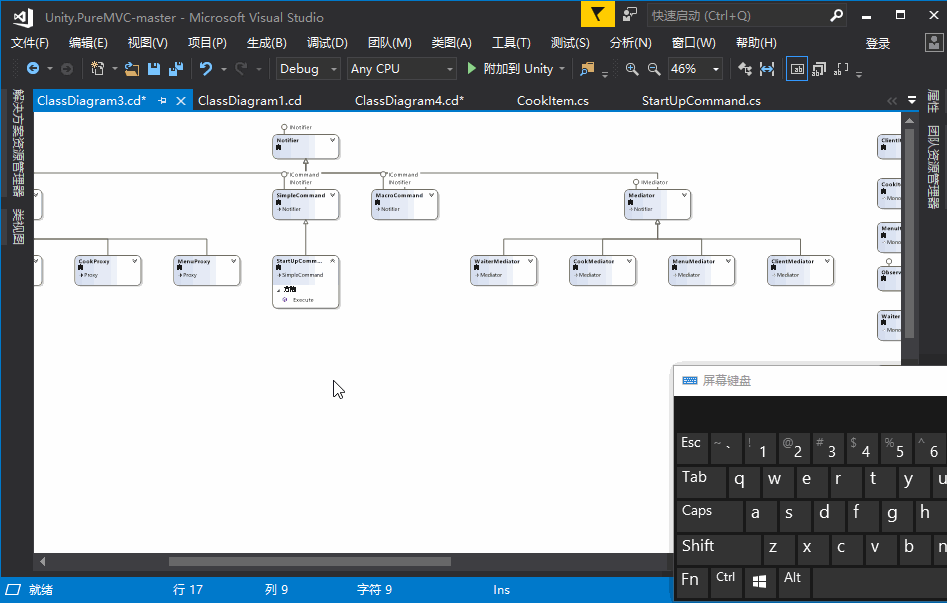

功能简要演示

扩展阅读：

MSDN使用类图MSDN如何向项目中添加类图
其他：https://www.draw.io/https://www.processon.com(我的邀请链)

写到最后：

QFramework是笔者正在参与维护的一个非常优雅的开源Unity框架，欢迎Fork。

关键字：Unity； VS；Visual Studio,；UML ；类视图；类设计器；怎么快速熟悉别人的(代码)框架
