创建一个CANoe仿真工程之一-------------Panel面板设计

Panel面板是为总线仿真提供图形化界面。用户可以在面板上添加合适的控件，实时的改变信号或者变量的值

接着上一次demo002的案例继续，

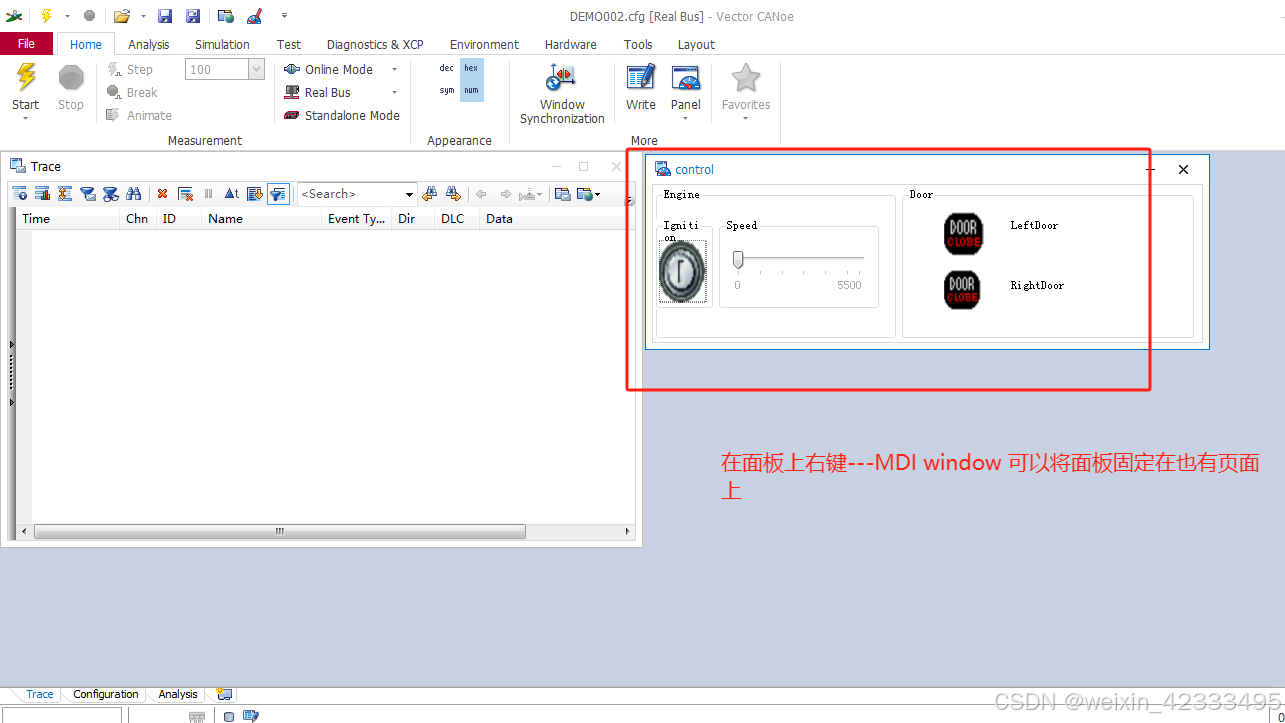

任务效果：

设计路线：1.创建系统变量----->2.创建control面板------>3.创建display面板

1.创建3个系统变量

2.创建control控制面板

2.1新建一个面板文件，另存到工程文件的panel文件夹下

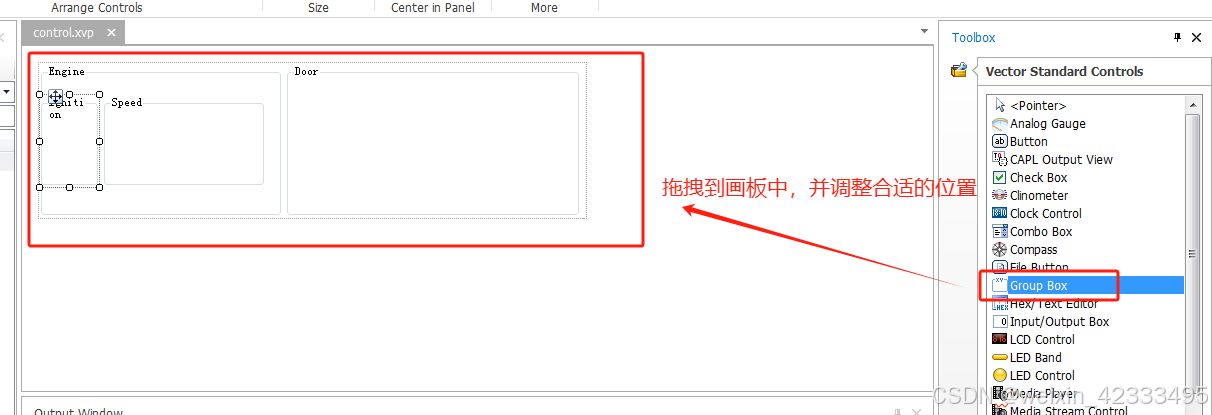

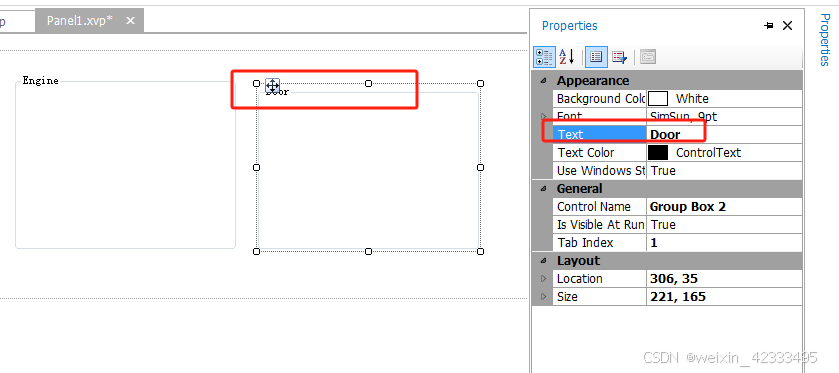

2.2 创建4个分组框，并分别把描述改成对应的文案

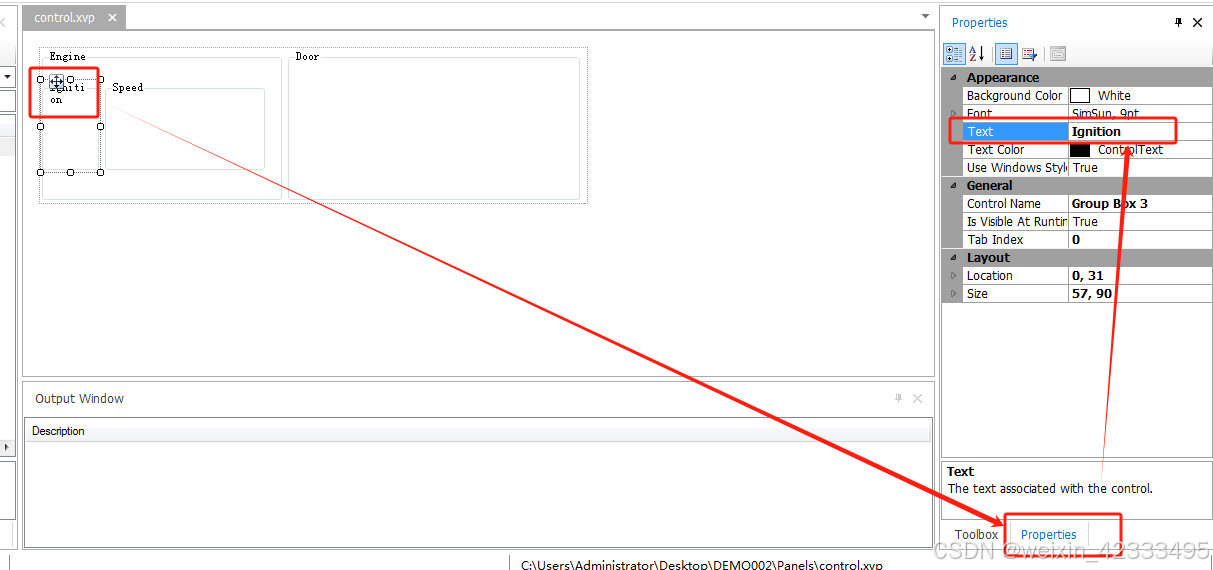

修改描述

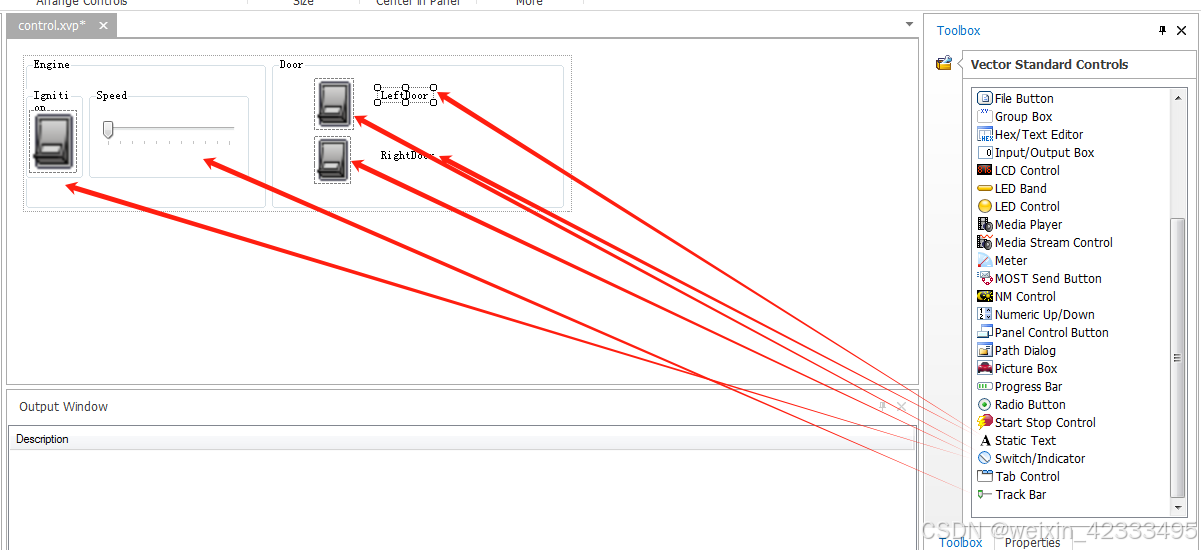

分别添加开关控件，速度控件和左右门控件

2.3 修改控件的属性及关联的变量或者信号

控件	关联信号或者变量
引擎开关（钥匙点火）	系统变量EngineStateSwitch
车速控制滑动条	系统变量EngineSpeedEntry
左车门开关	信号Door_L
右车门开关	信号Door_R

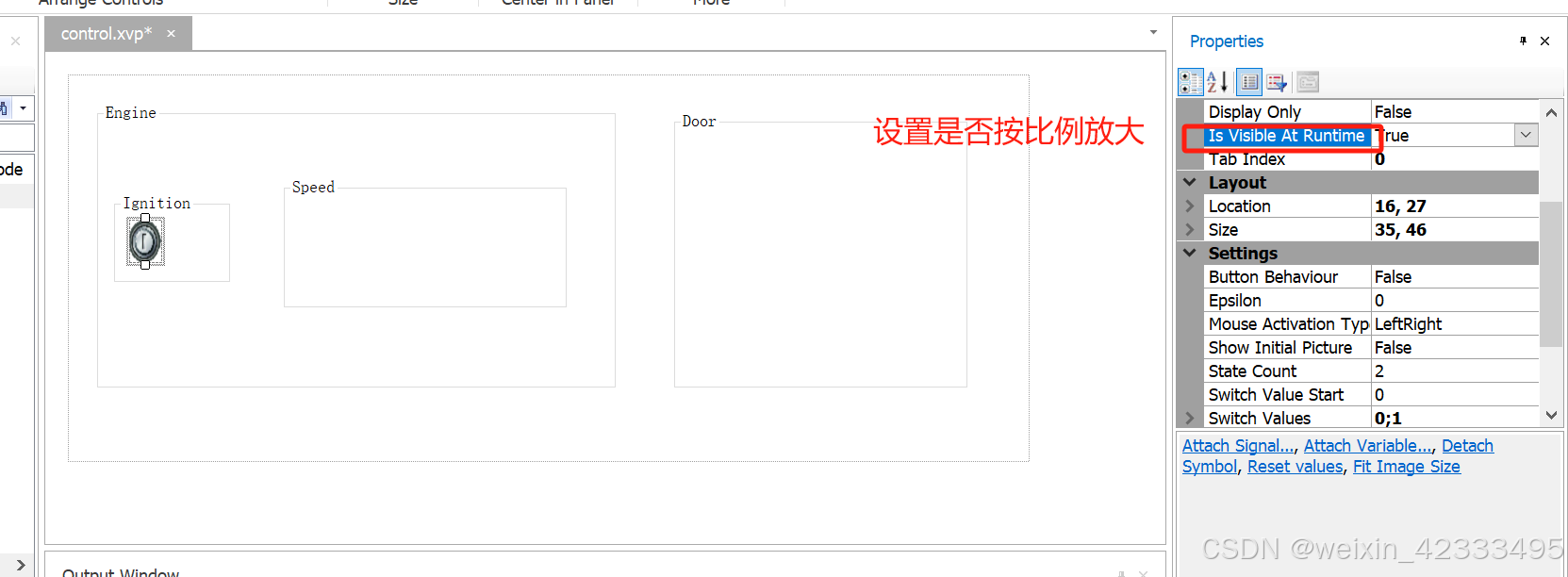

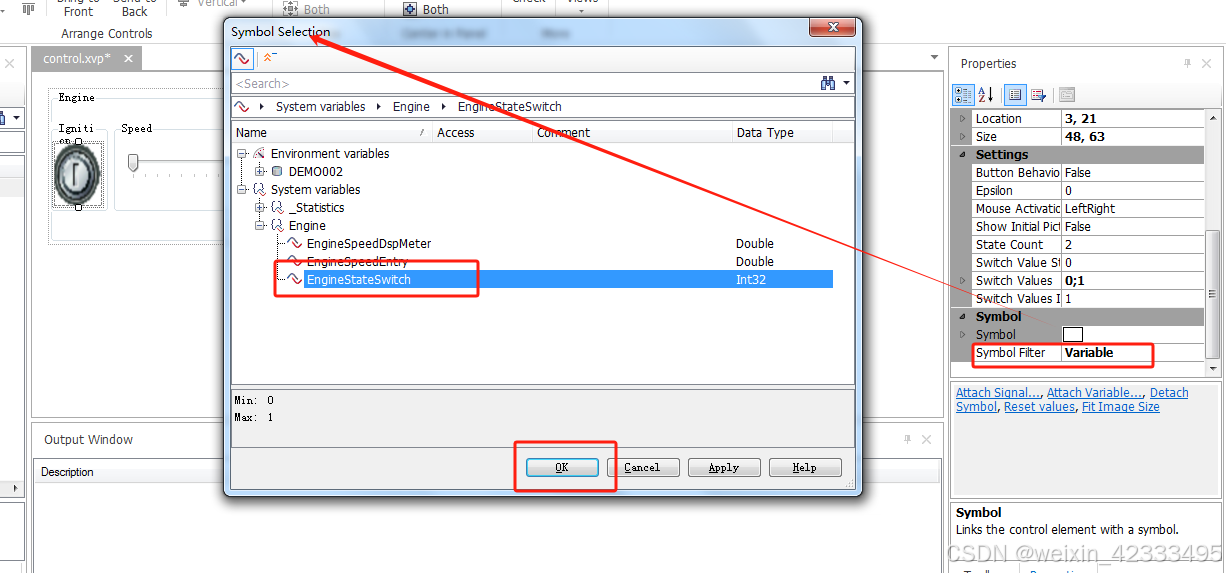

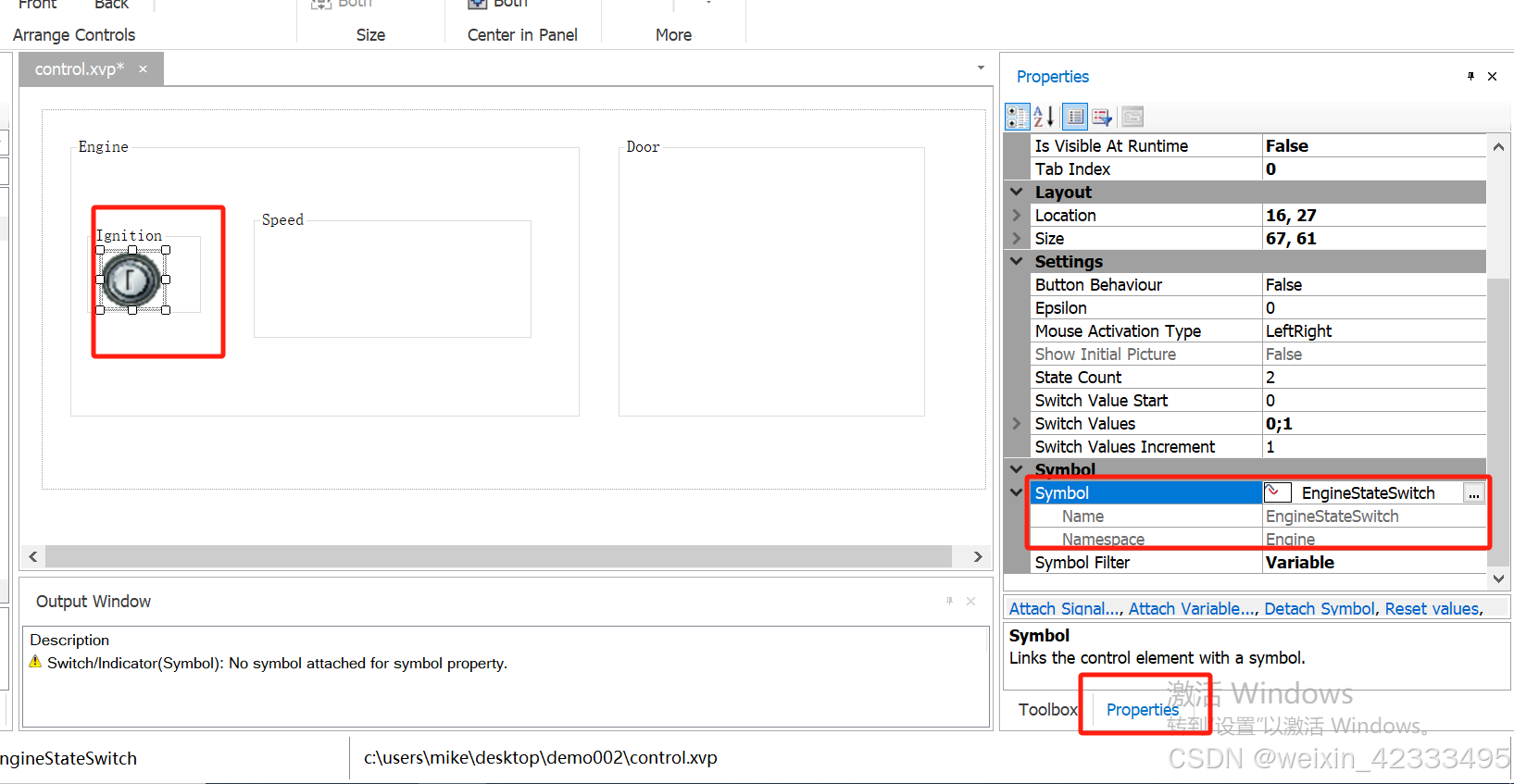

Igition 点火开关控件

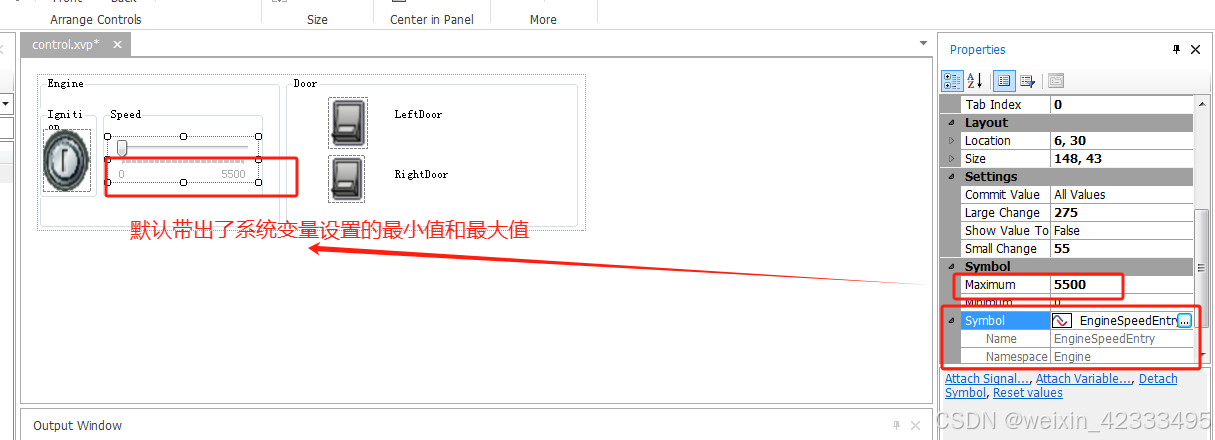

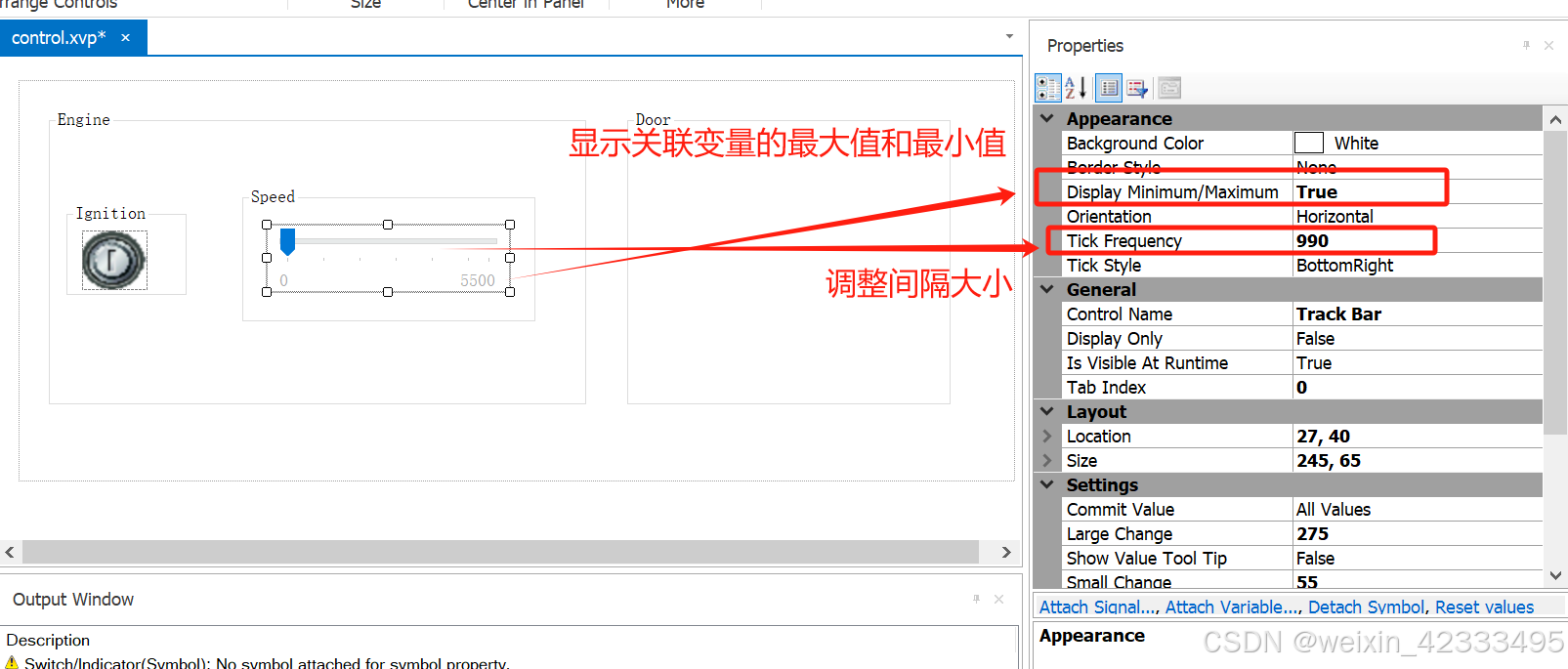

速度条，先关联，再该属性（防止进度条的数值显示不对）

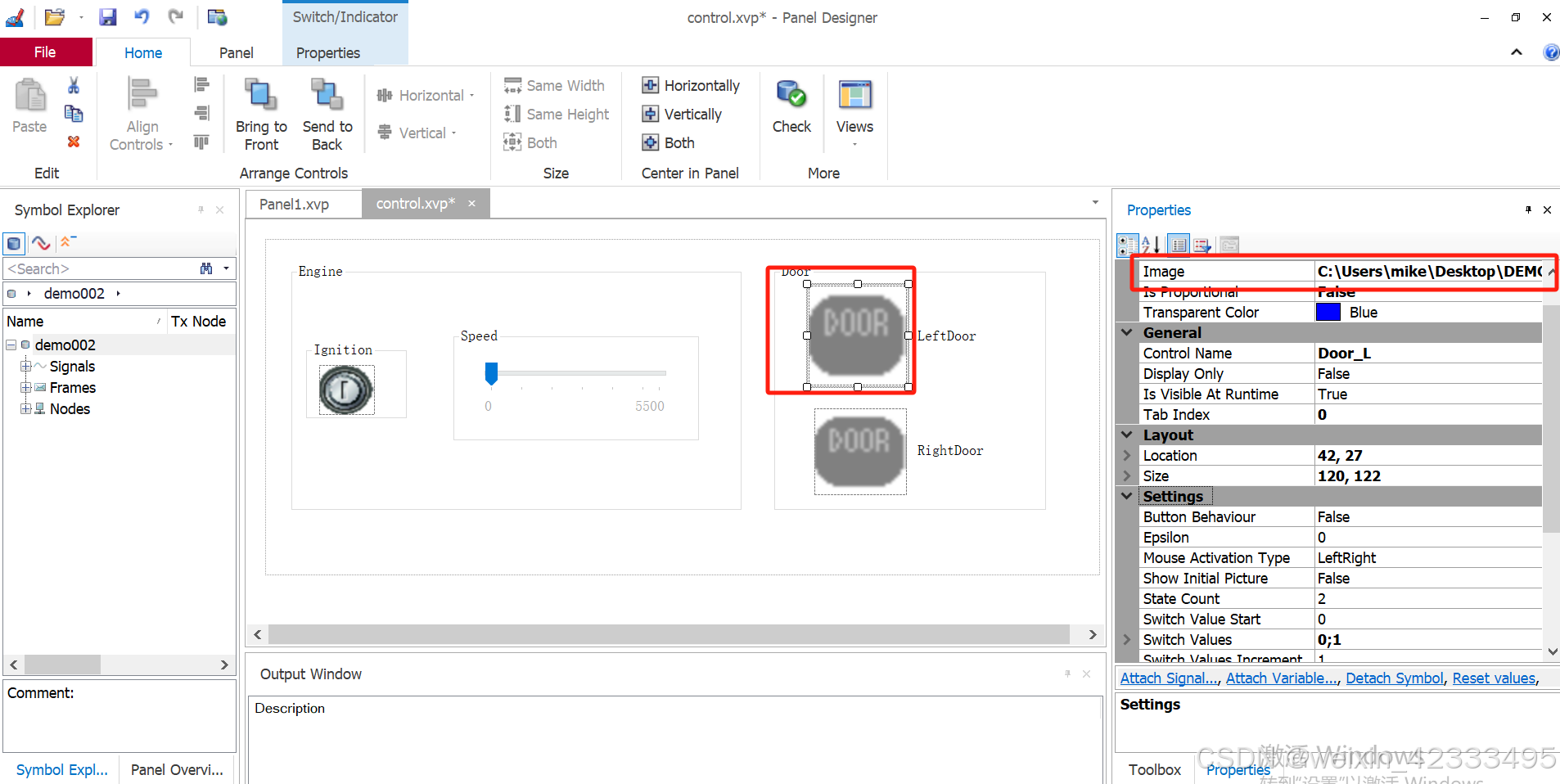

添加左门控件，替换多帧图片

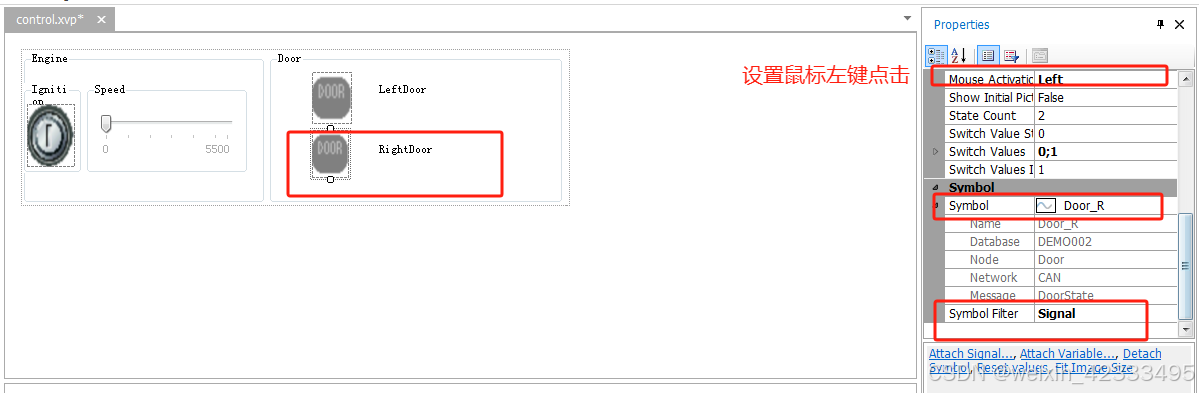

左门关联左门的信号，右门关联右门的信号

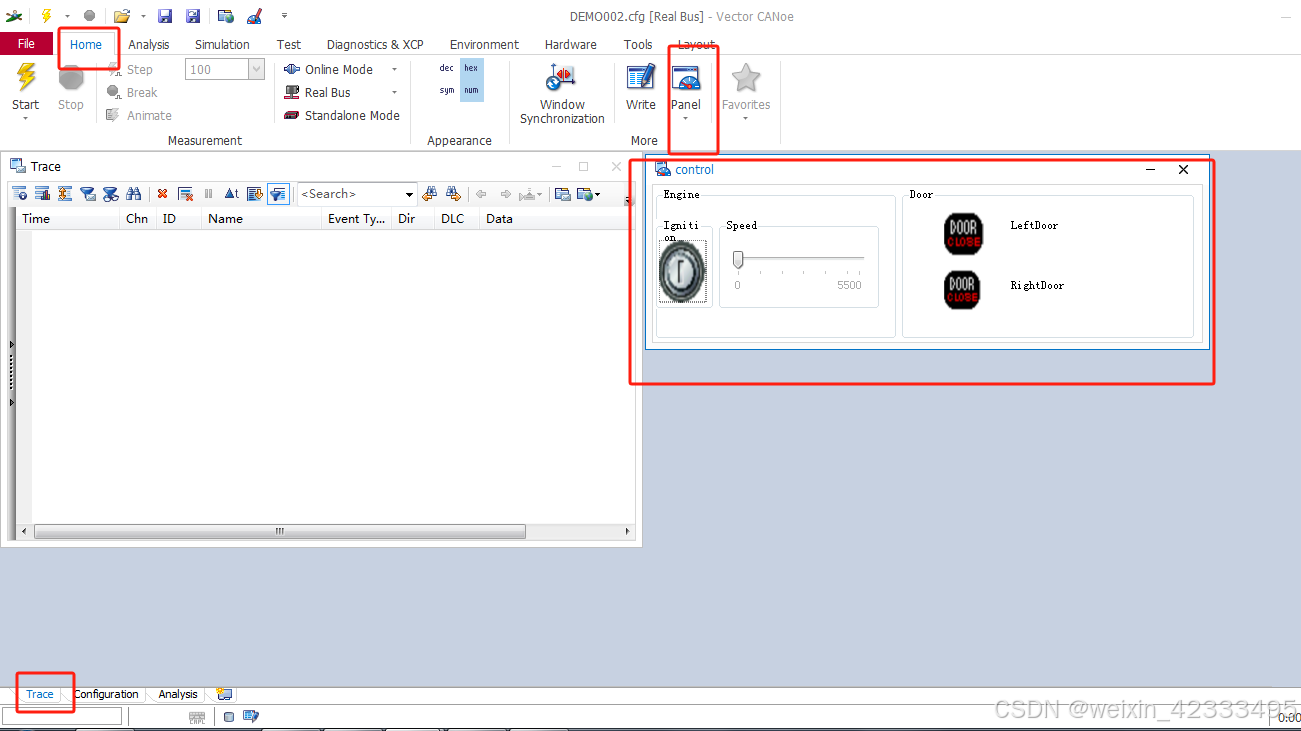

放到trace窗口查看效果

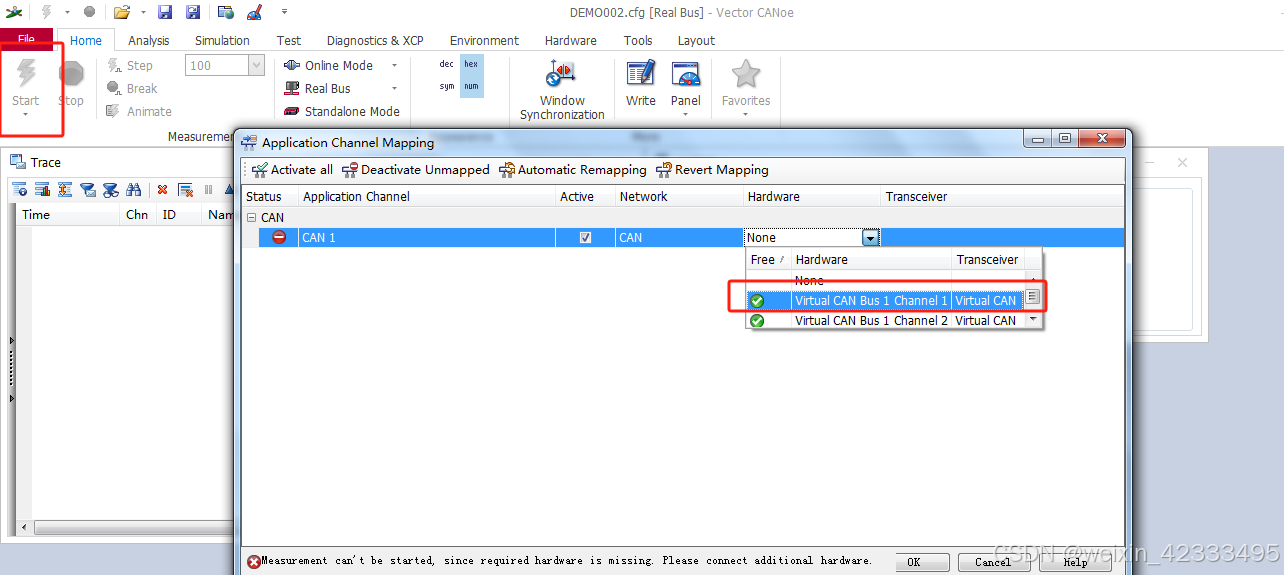

试运行一下，将环境改为虚拟总线

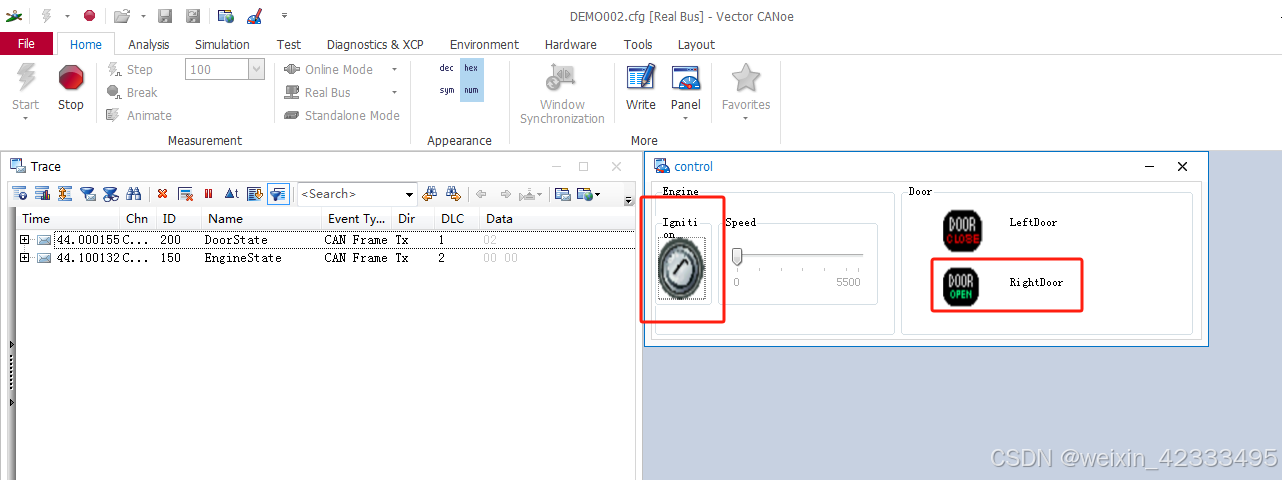

点击鼠标，对应的控件能发生改变，此时面板变化还没有意义，还没有通过代码实现仿真

3.创建DisPlay面板

思路

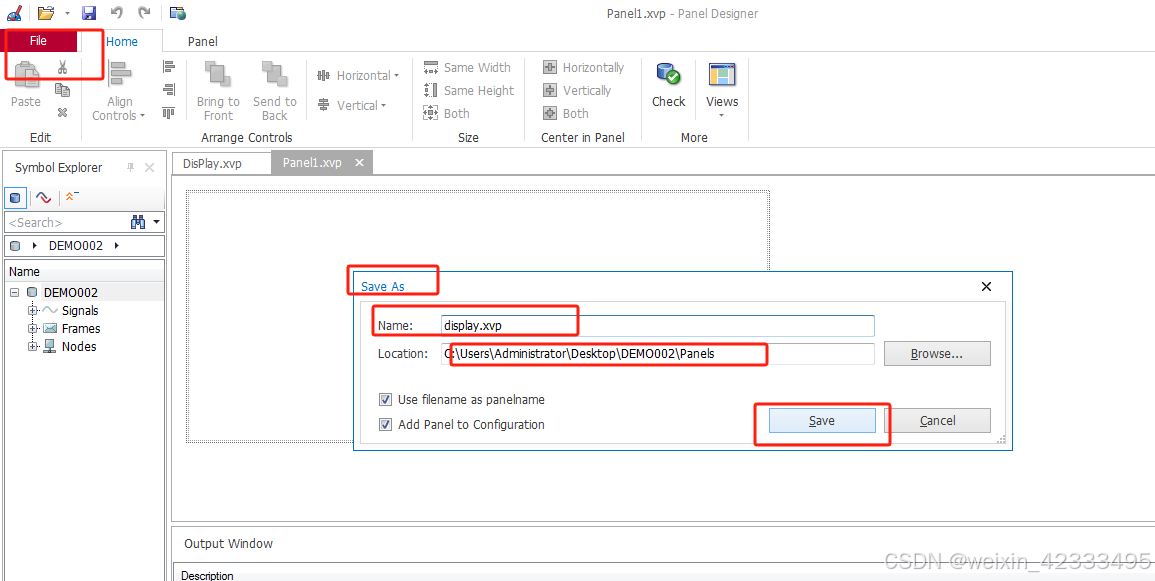

1.添加一个叫Display的面板，创建2个分组框GroupBox

2.Engine分组框中添加2个控件，1个开关显示 1个转速盘显示

3.Door分组框中添加车门状态显示

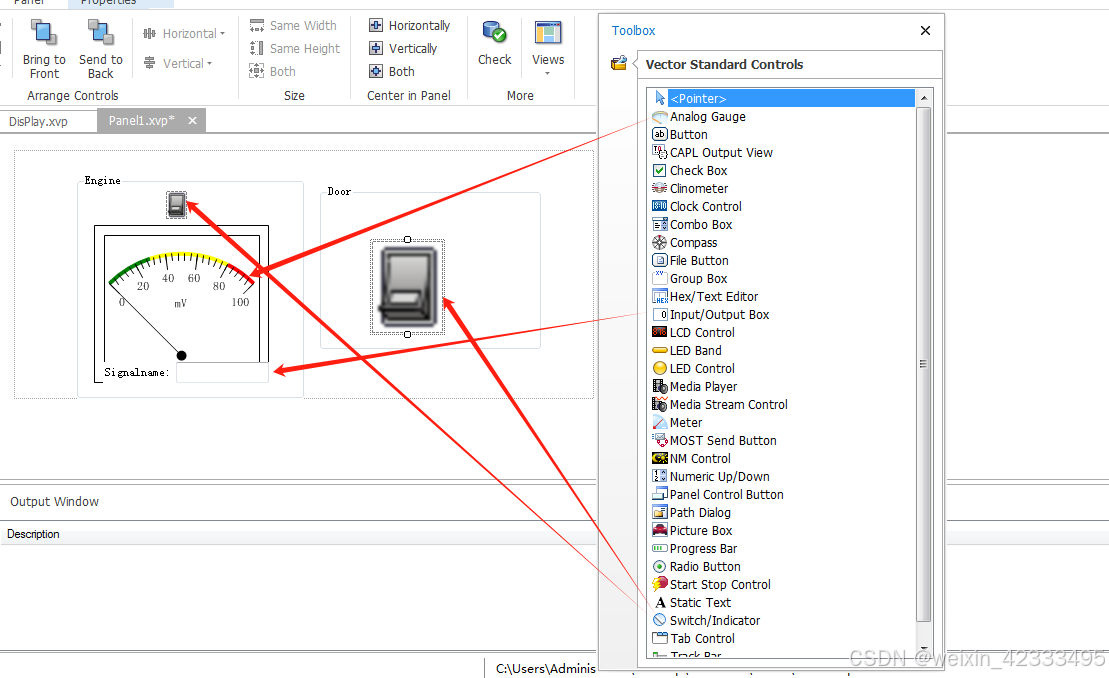

添加4个控件

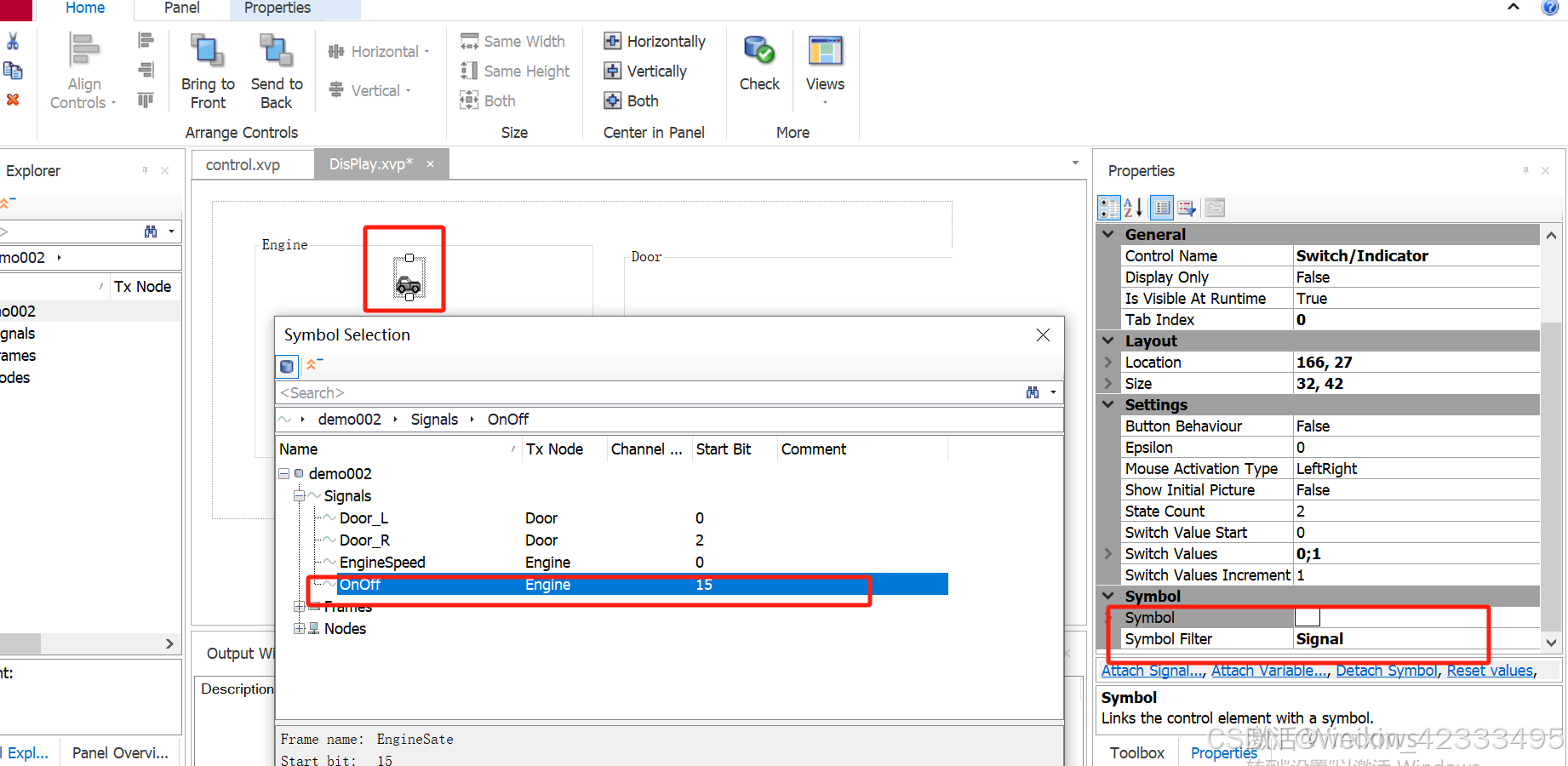

修改引擎开关的属性，修改多帧图片，关联信号

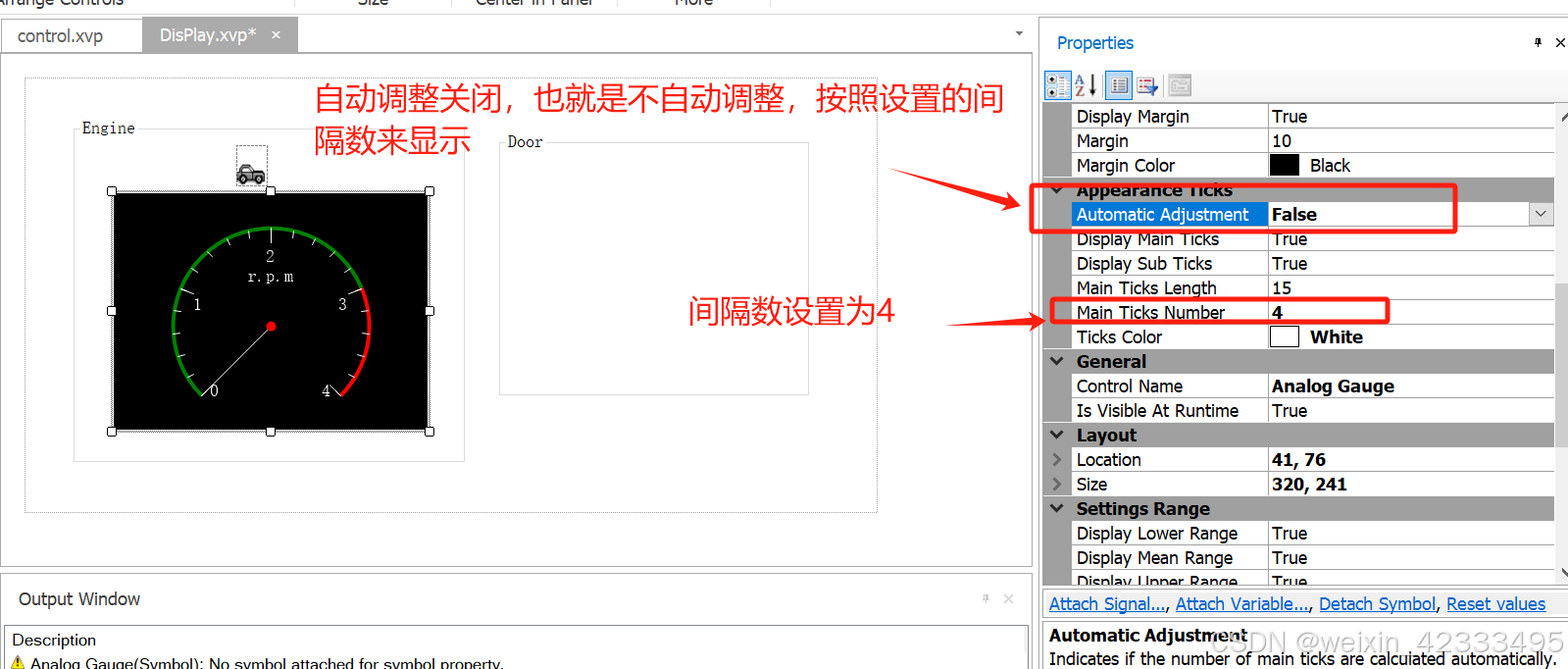

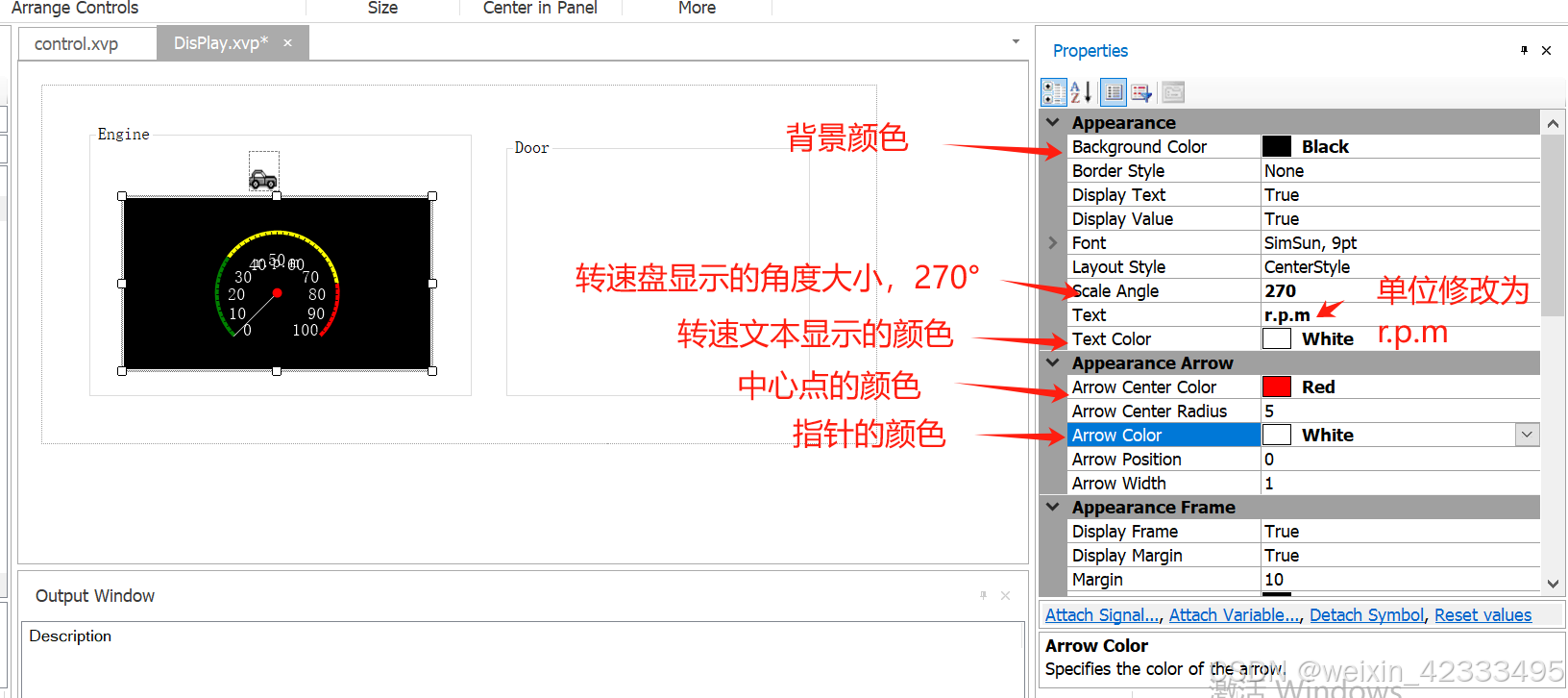

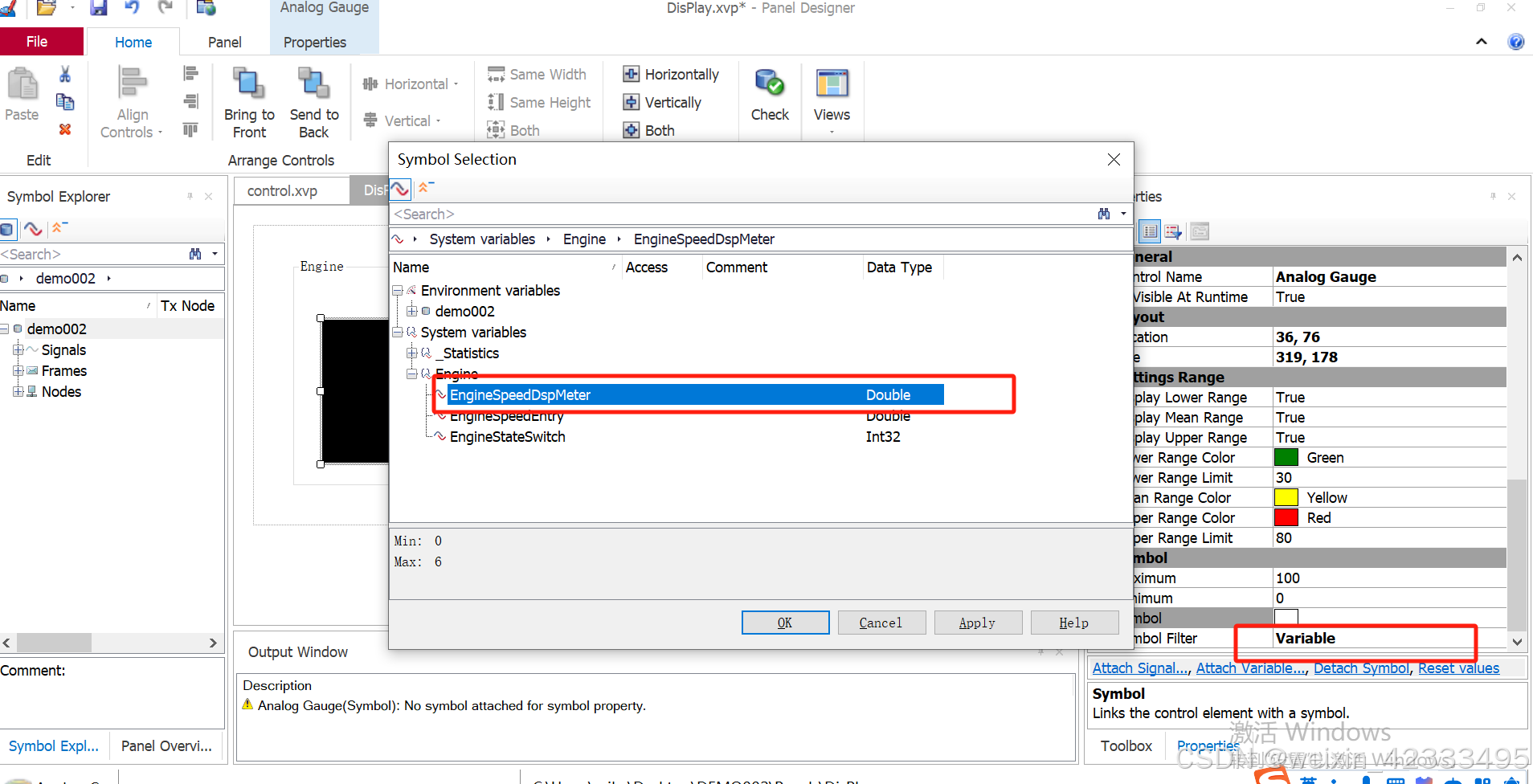

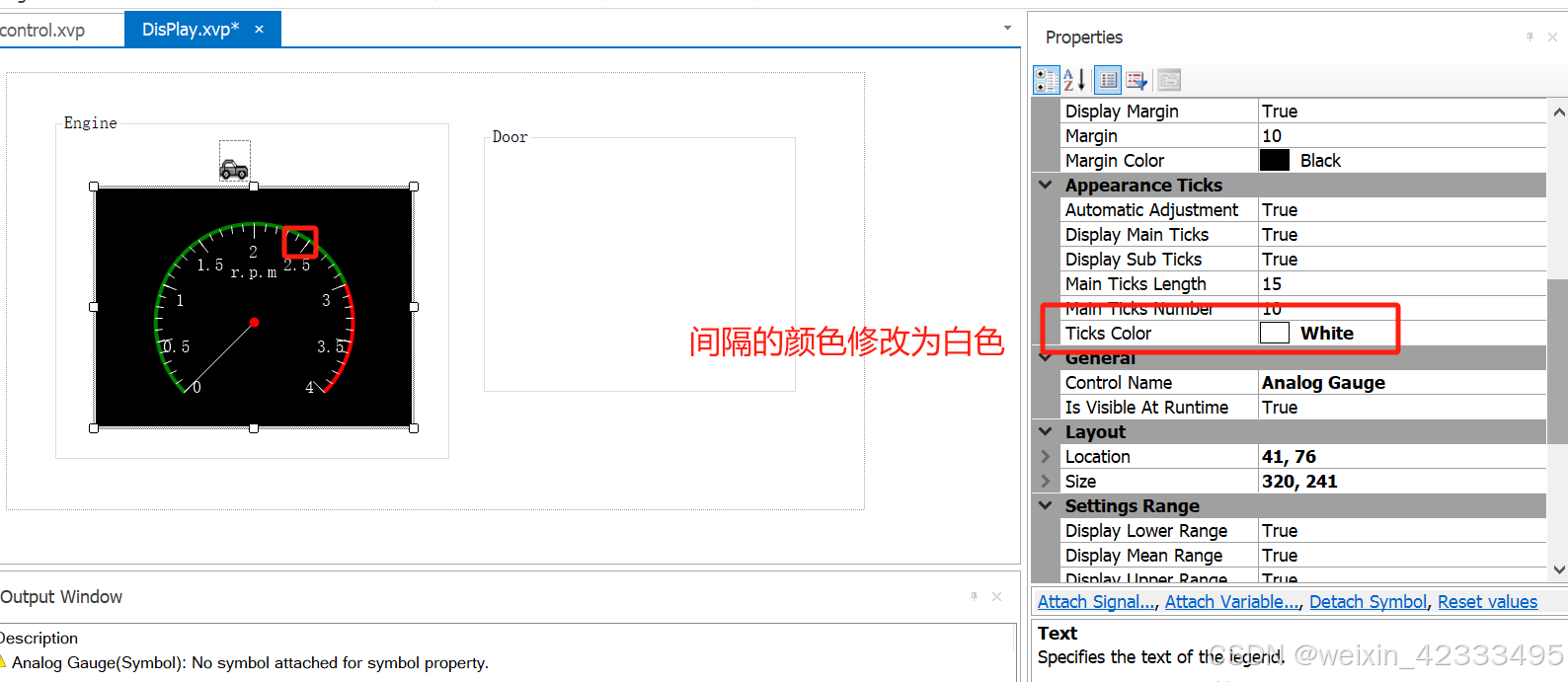

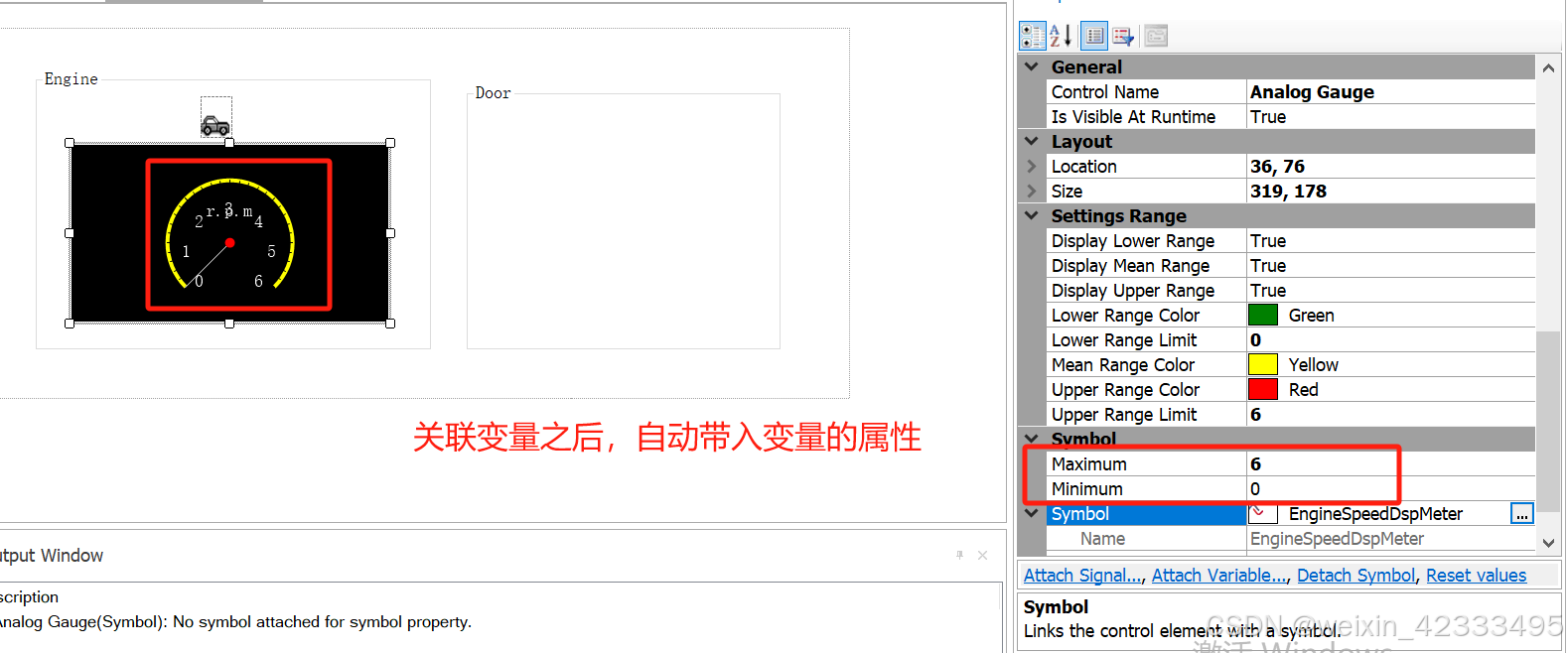

修改转速盘的属性

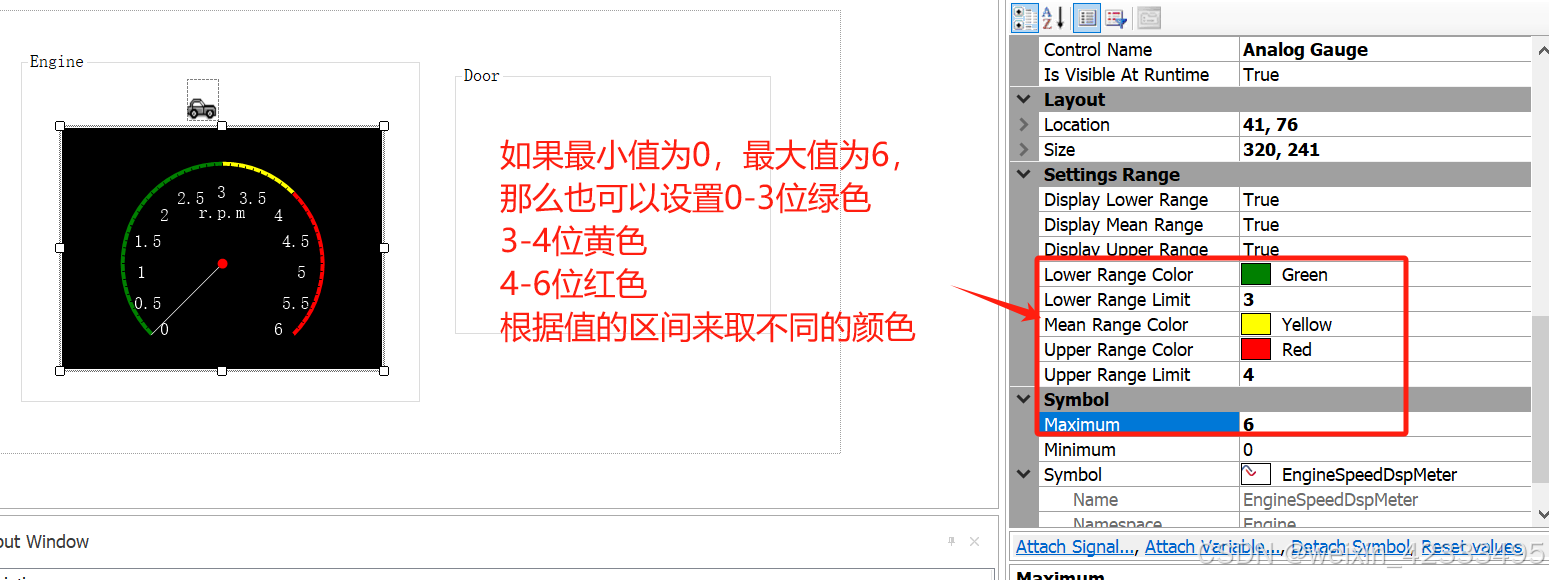

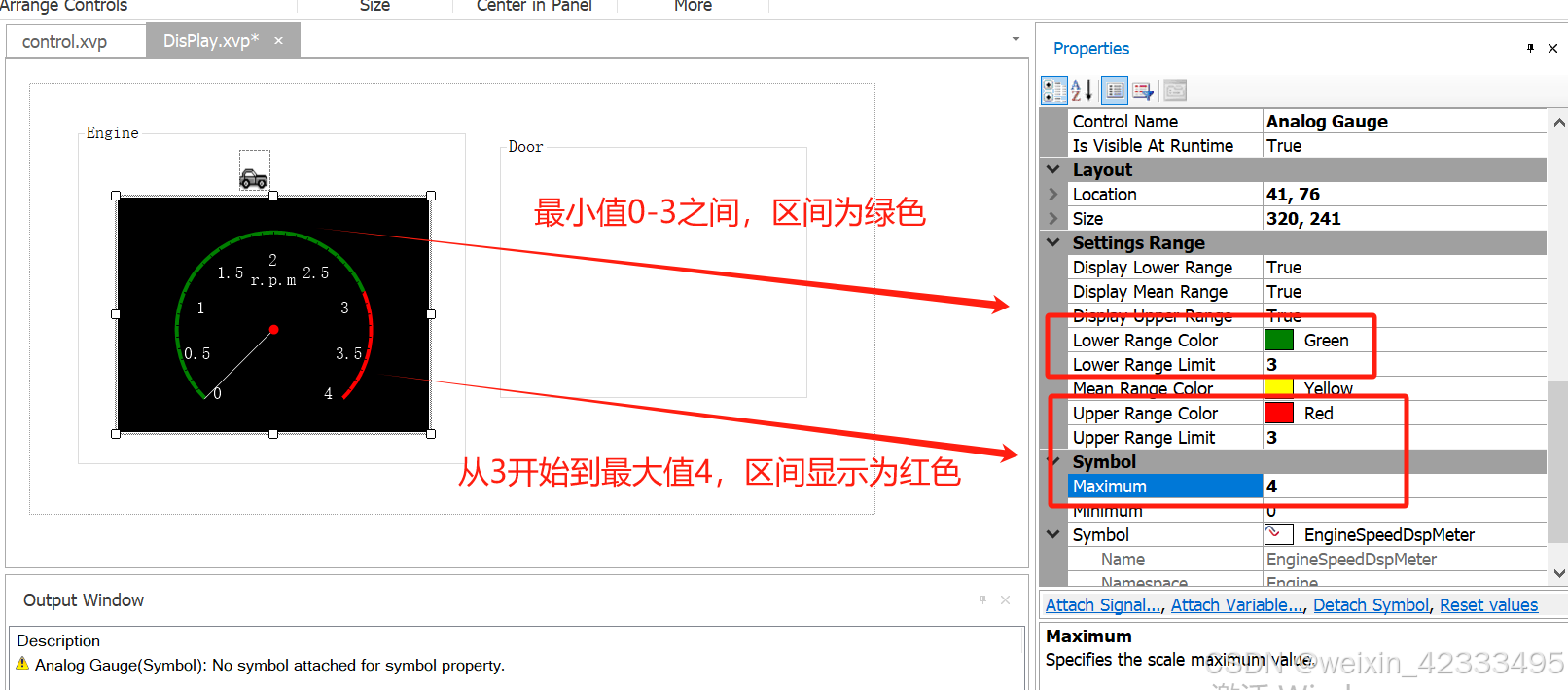

虽然变量的最大值是6，但是根据需求转速最大显示到4，并且颜色也要分隔，，所以要重新设置

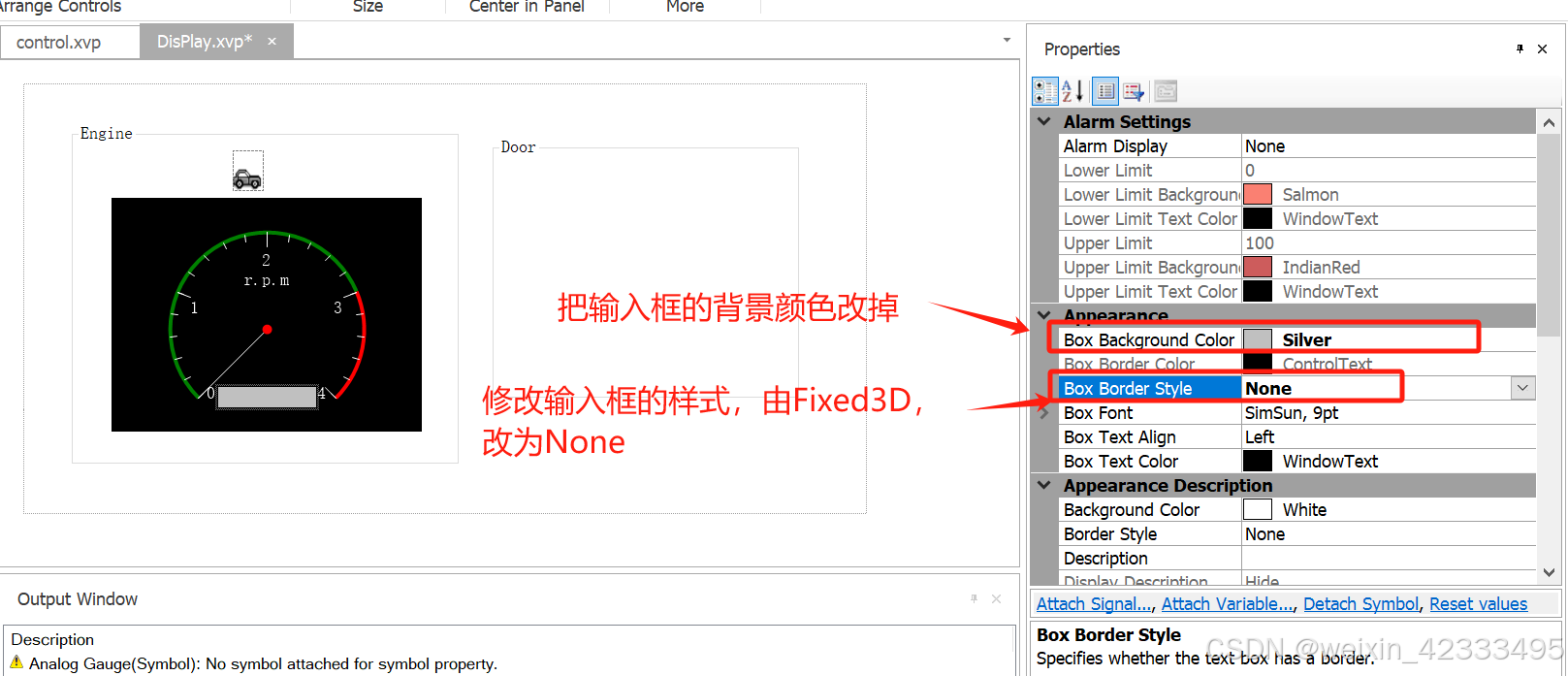

修改转速盘的文本输入框

面板全部创建完成，记得实时保存，并且要check一下，确保控件和变量或者信号都关联上了，没有报错即可
