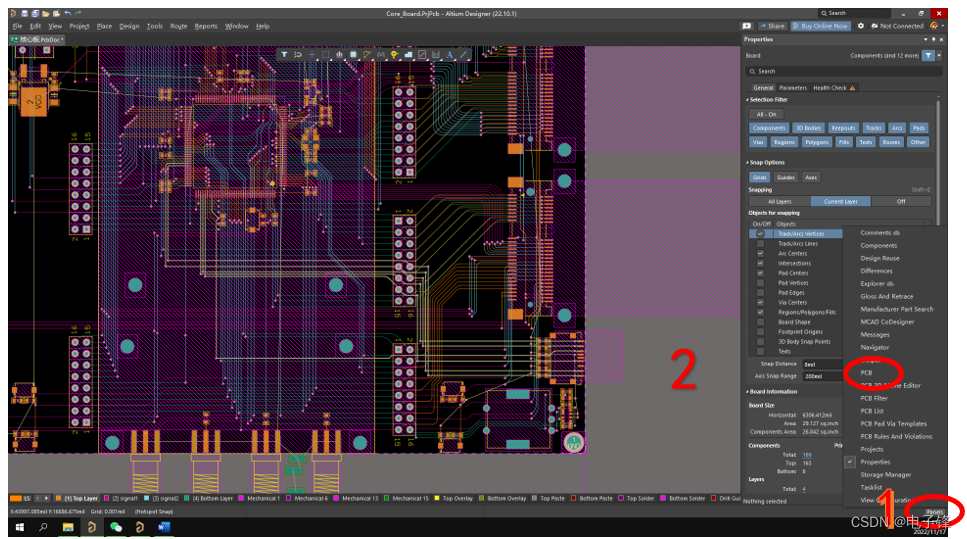

第一步:打开右下角的Panels->选择PCB

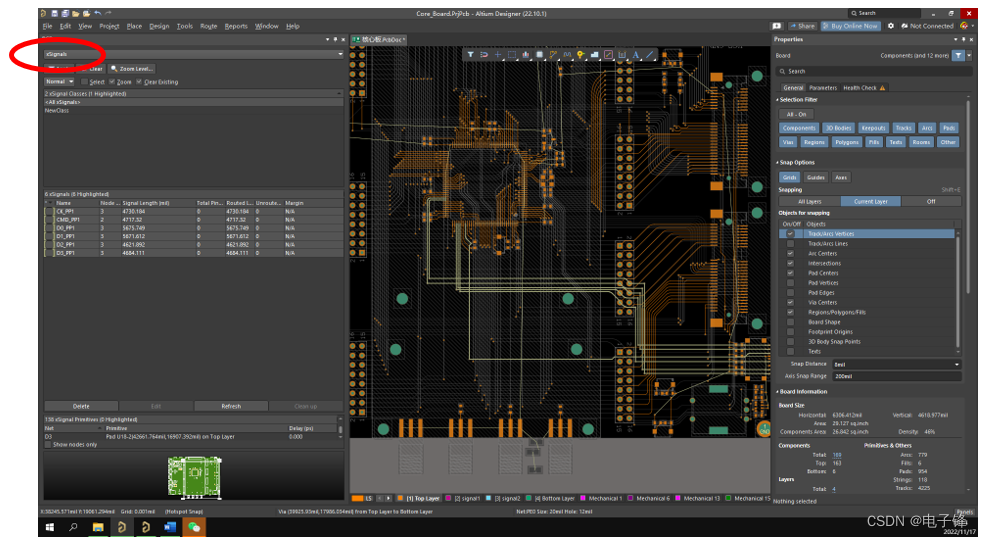

第二步:在下面这个区域中,选择xSignals;

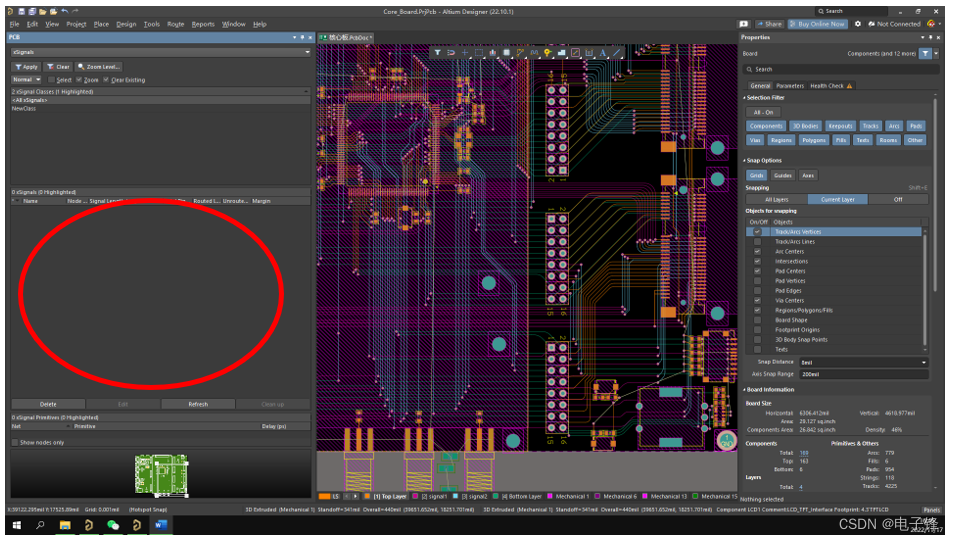

第三步:如果你的PCB文件如下面这个一样,没有任何网络,那就可以跳转到下面第八步了;
第四步:如果下面出现的网络不是你想要的,或者上一个工程师的,你就可以删掉,不然待会你要添加你自己的网络时,就会出现许多网络重叠的情况出现了;

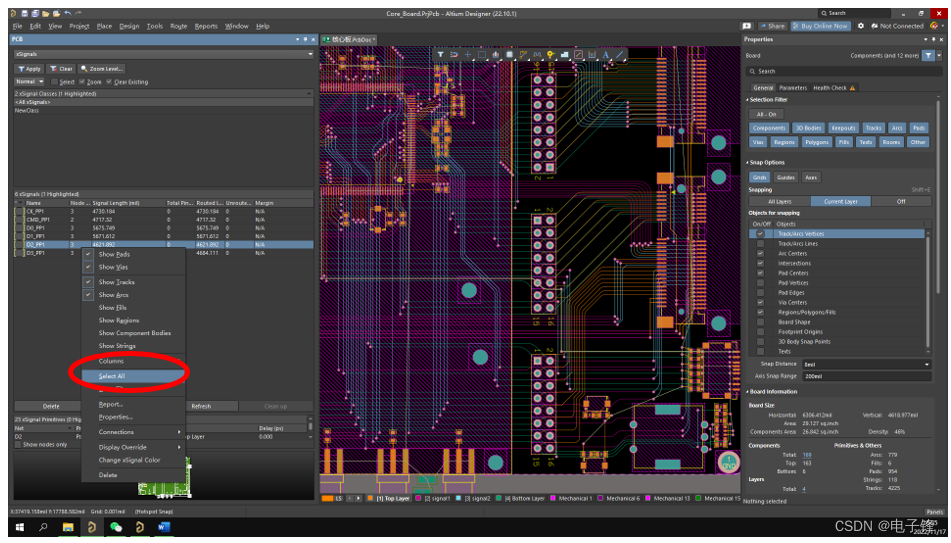

第五步:随便点中一个,右键,选择全选中;

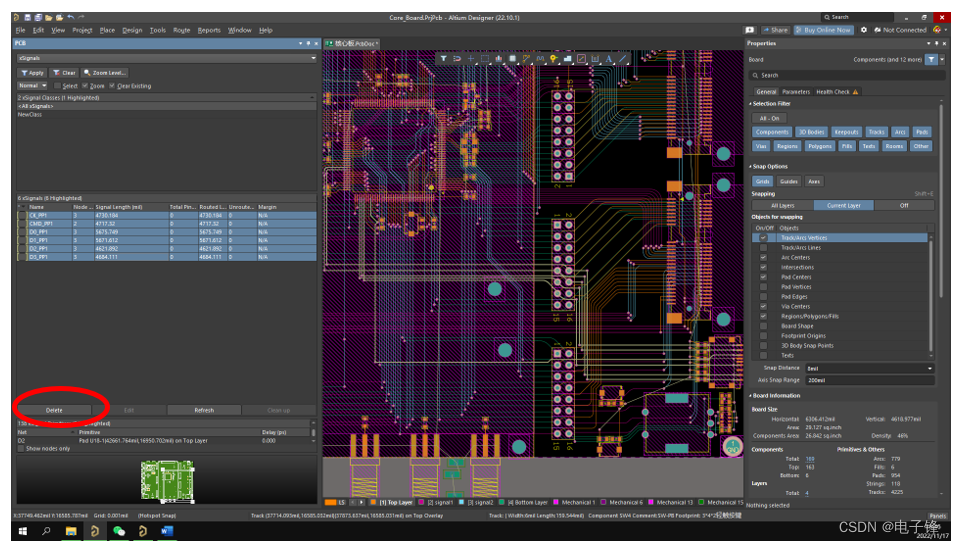

第六步:点击删除,即可完成删除!
第七步:删除完的如下所示!

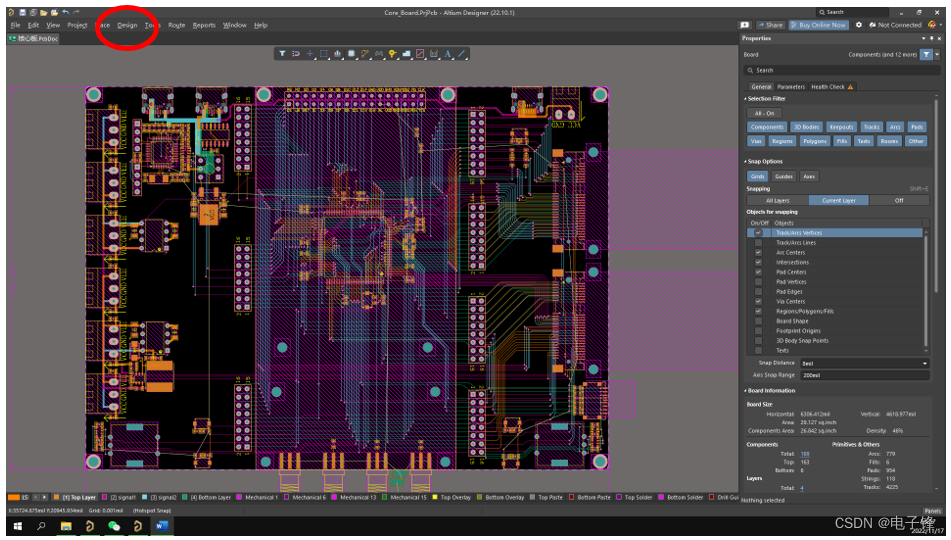

第八步:关闭PCB的面板,点击菜单栏上的Design!

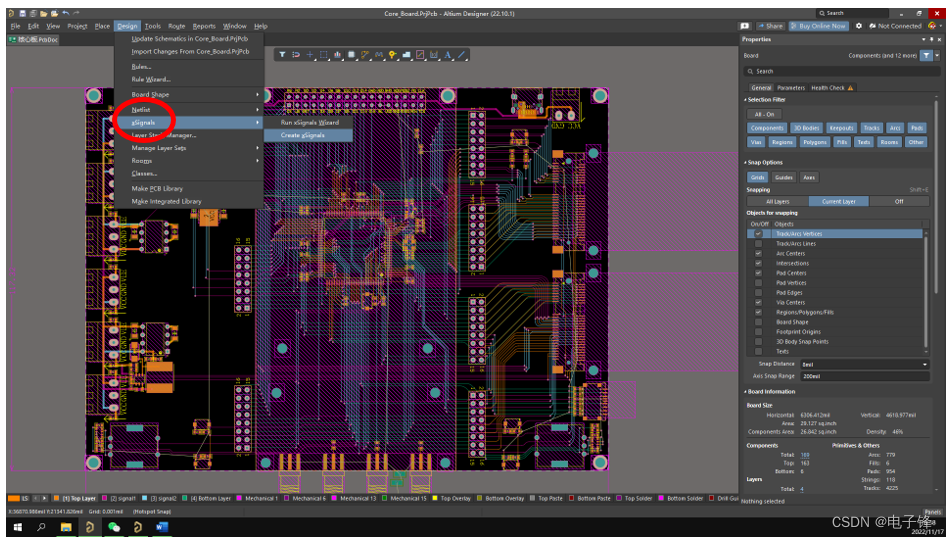

第九步:在Design中选中xSignals

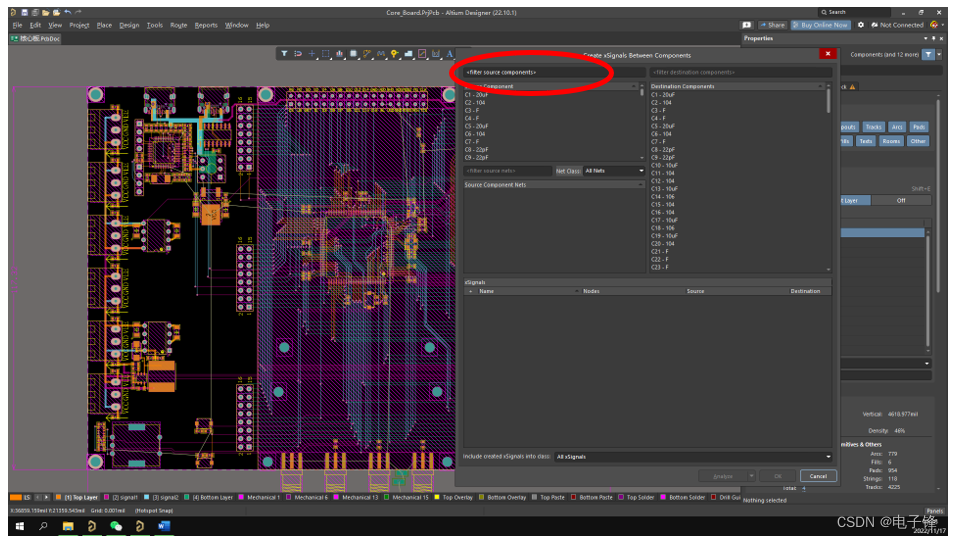

第十步:在第一个框中敲入你想要选中的元器件;
第十一步:单击目标元器件;

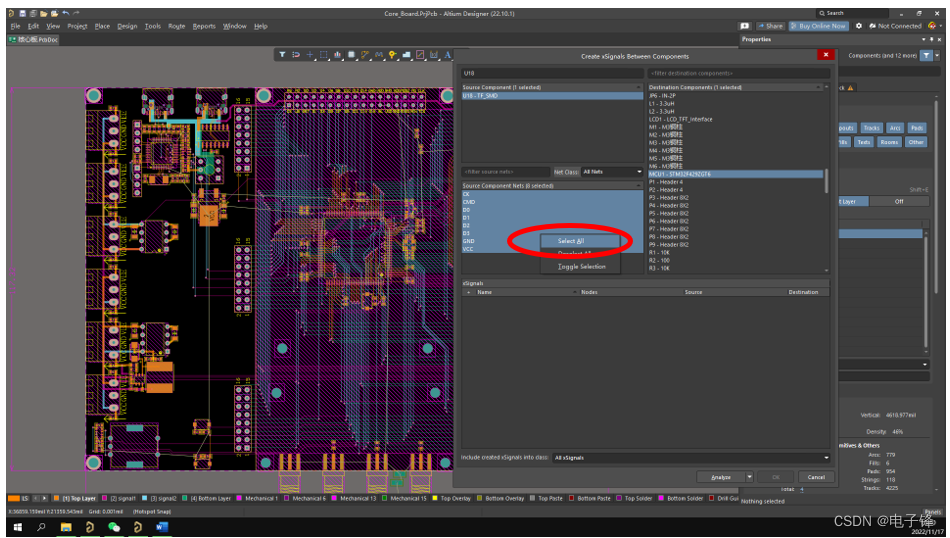

第十二步:在选项中显示的是该元器件的所有连接线,因为要查看所有NET的线长,所以在任意一个NET上右键,选择全选中;

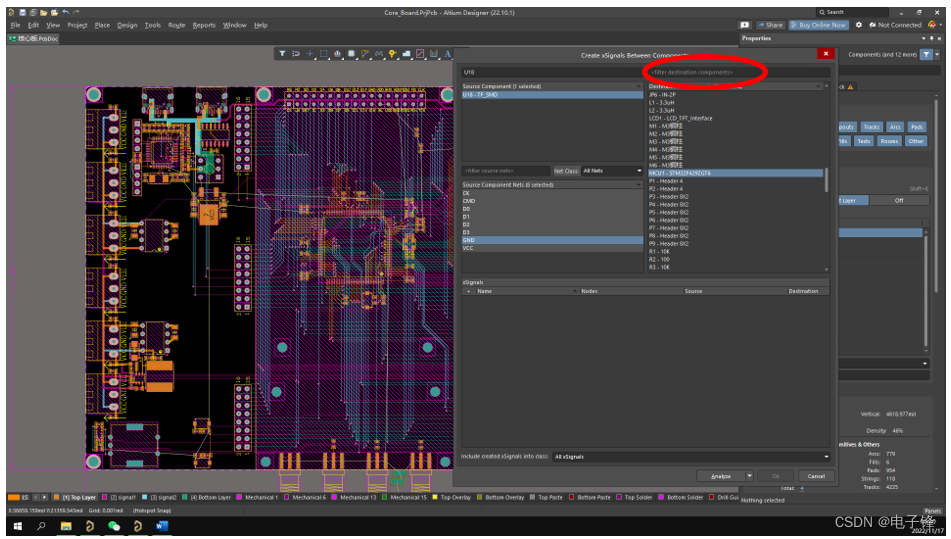

第十三步:在右边的选项框敲入另一个连接的器件,或者在其下的目录中找到想要的元器件;

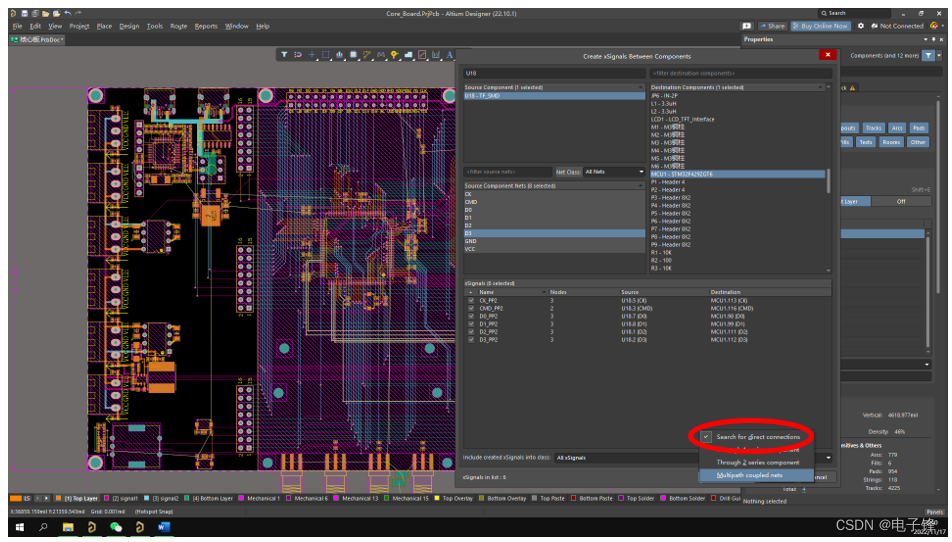

第十四步:在右下角的Analyze选项中选择第一个。

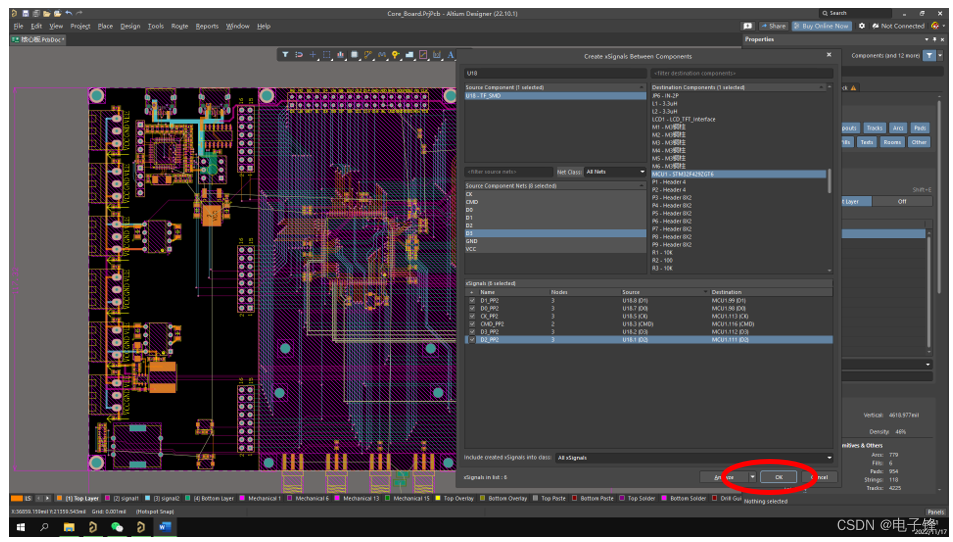

第十五步:等待软件运行,完成以后点击OK则可以关闭该页面。

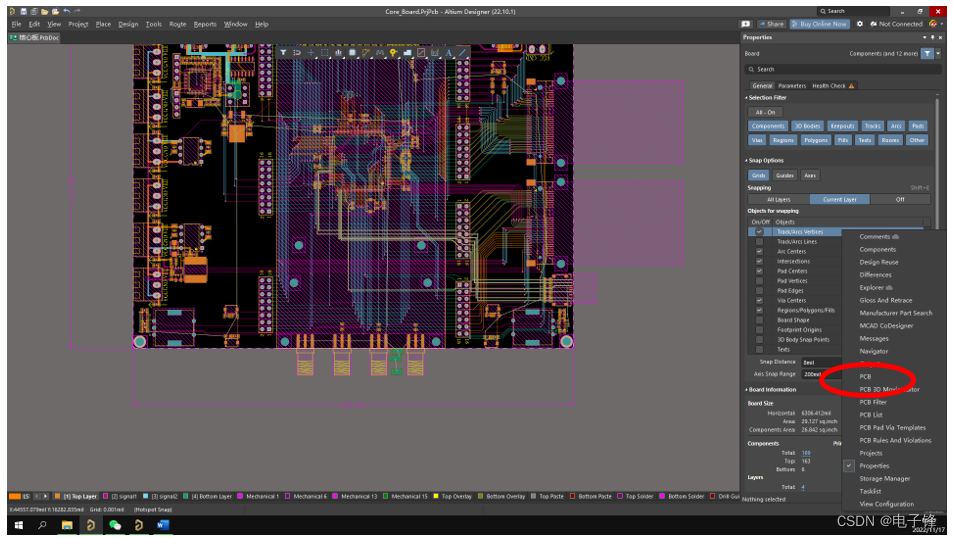

第十六步:再次打开PCB,在右下角的Panels中选中PCB

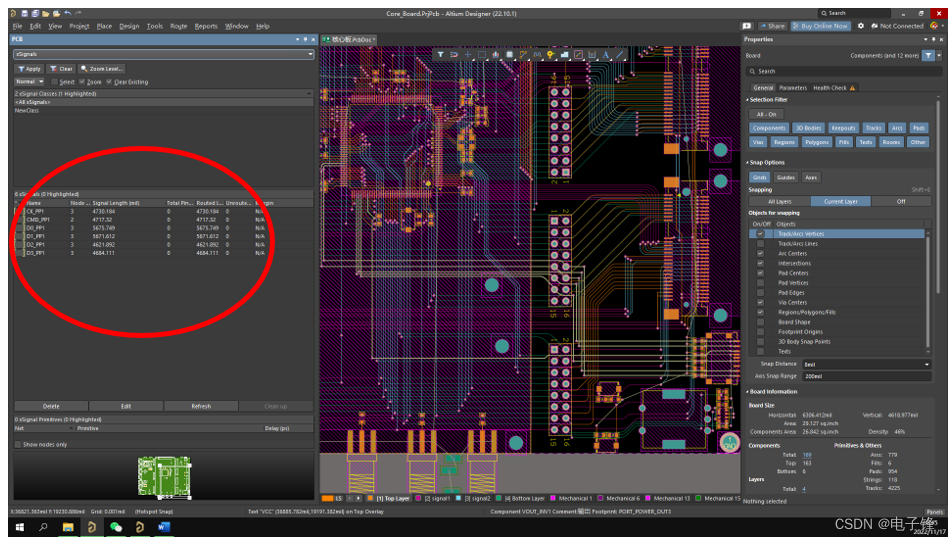

第十七步:在xSignals中既可以看到两个元器件之间的所有连接线了;
第十八步:可以通过点击Routed Length来调整长度的排序方式!
至此,如何在AD软件中查看任意两个元器件之间所有连线的长度情况就此结束了!!!
