本文介绍了SolidWorks中扫描特征的两种方法：一是与结束端面对齐，确保扫描截面延伸至路径末端，避免切除或凸台特征留有未处理区域；二是沿模型边线扫描，利用模型自身的边线作为路径，并通过切线延伸选项选取连续边线，实现更灵活的扫描路径选择。同时，展示了如何使用SelectionManager选取路径并创建扫描切除的实例。
1、与结束端面对齐

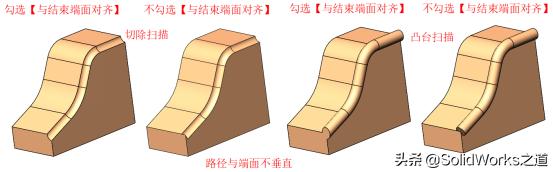

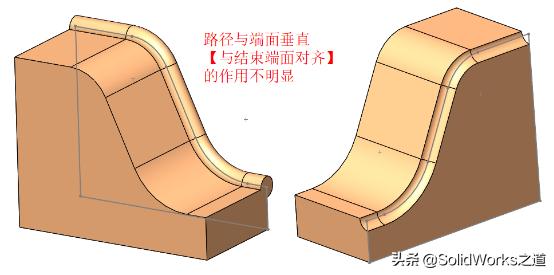

扫描的特征的【选项】中有一个【与结束端面对齐】选项，这个选项作用是将扫描截面自动延伸到与扫描路径末端相交的面上。如果路径与其末端相交的面垂直，在效果上看不出区别。
对于切除扫描，如果路径与其末端相交的面不垂直，切除特征将会留下一小片没有切除的区域，不能达到完全切除的目的。
对于凸台扫描，如果路径与其末端相交的面不垂直，凸台特征将会留下一小片没有填充的区域。
2、沿模型边线的扫描
扫描特征也可使用模型边线来作为扫描路径，而不必再创建专门的路径曲线或草图。当选择一条模型边线作为扫描路径时，在【扫描】的【选项】中会新增一个【切线延伸】选项，这各圆角、倒角的功能类似，所选边线及与其相切连续的边线都将被选中。
由于扫描命令只允许用户选择一个单一实体作为扫描路径，所以在选择路径时如果没有勾选【切线延伸】，右键快捷菜单中的【选择相切】将会失效。

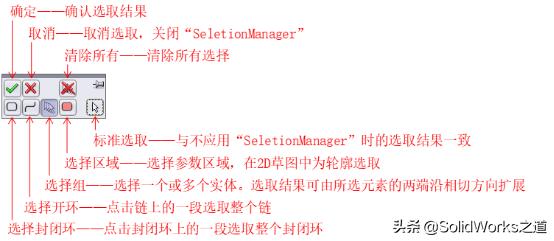

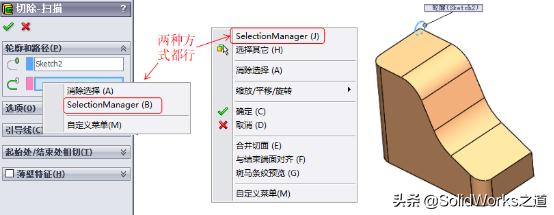

如果想用模型的多条连续的又不全相切边线作为路径，这时可以使用【SelectionManager】来选取目标实体。在支持【SelectionManager】功能的选项框中或图形区右键选择【SelectionManager】即可打开选取管理器，如下图所示。
3、沿模型边线扫描的实例
步骤1打开零件并创建扫描切除
打开零件“沿模型边线扫描.SLDPRT”，单击【扫描切除】，选择【轮廓扫描】，以草图圆为轮廓，如下图所示。

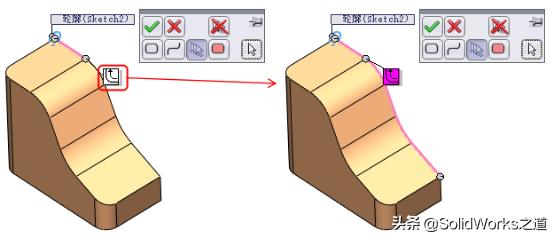

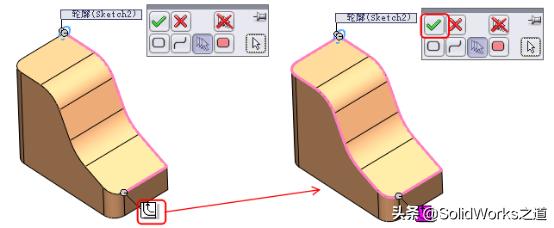

用【SelectionManager】的【选择组】来选取整个模型边线来作为扫描路径，如下图所示。

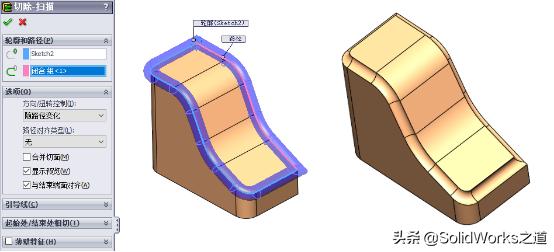

单击【√】完成扫描，如下图所示。
实例文件源：s/188u6Az-mE3a2o8qYReVPqw
c9t8
软件13SP5版
