SolidWorks结构件铝型材无法对齐

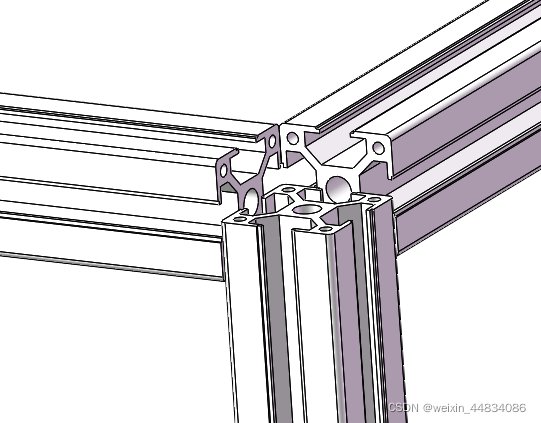

结构件采用国标库自动生成铝型材时，无法对齐，如下图所示：

看教程是鼠标右击“铝型材”，点击“编辑特征”，如下图所示：

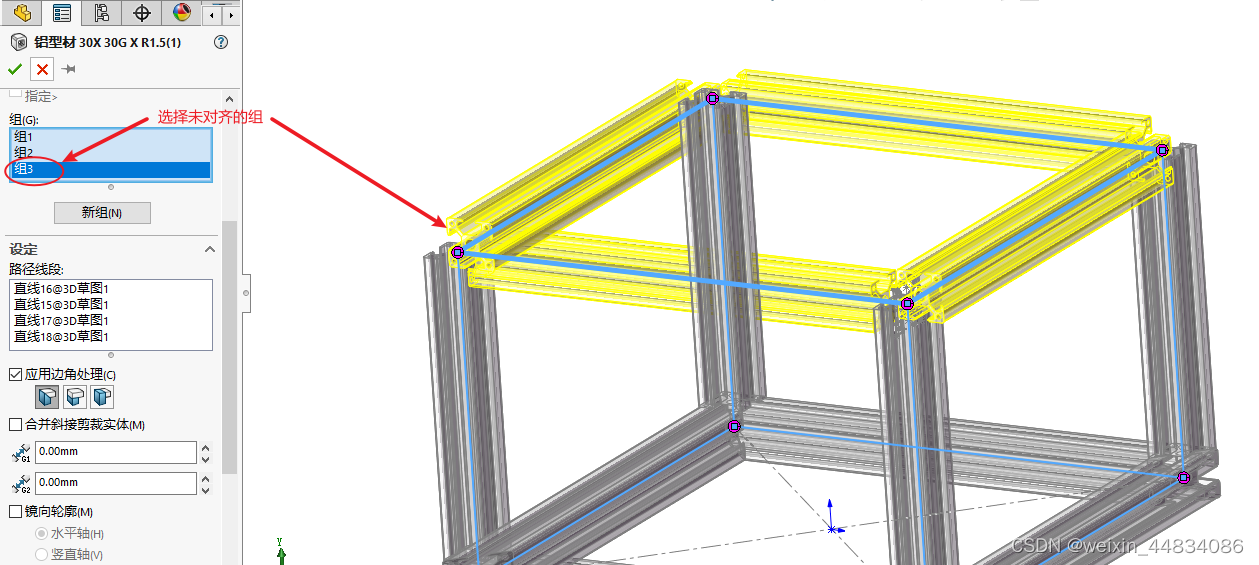

出现特征编辑对话框，选择未对齐的组，如下图所示：

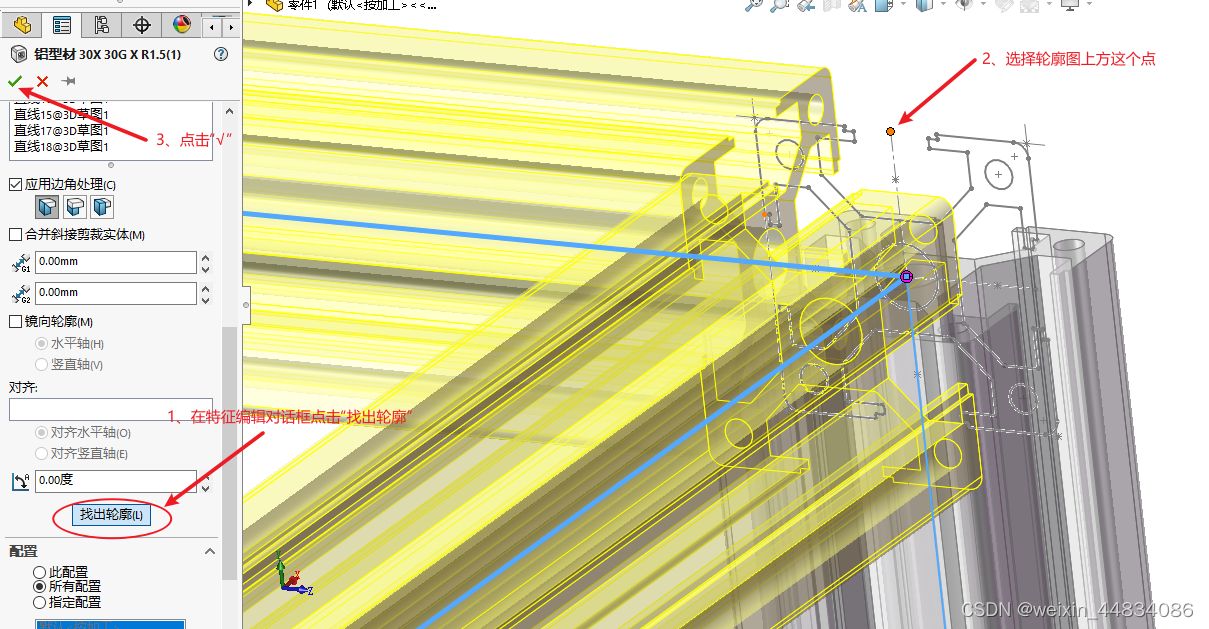

按照下图步骤操作：

测量铝型材上端面间距，发现仍未对齐，如下图所示：

解决办法：

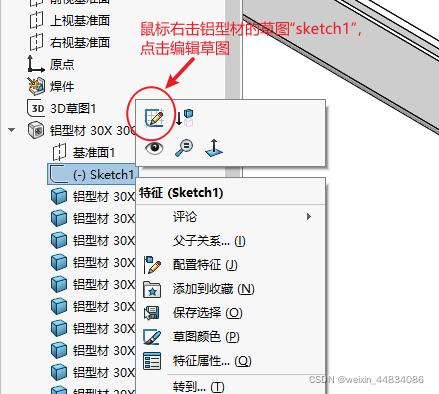

1、编辑铝型材截面草图，如下图所示：

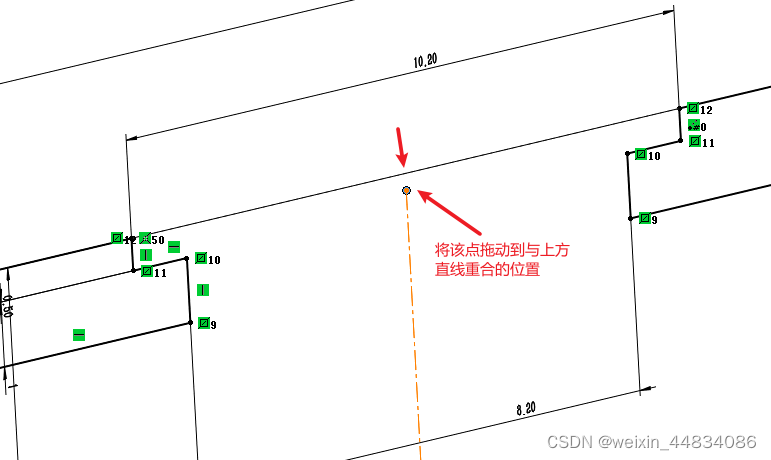

将轮廓草图上的点拖动到与上方直线重合的位置：

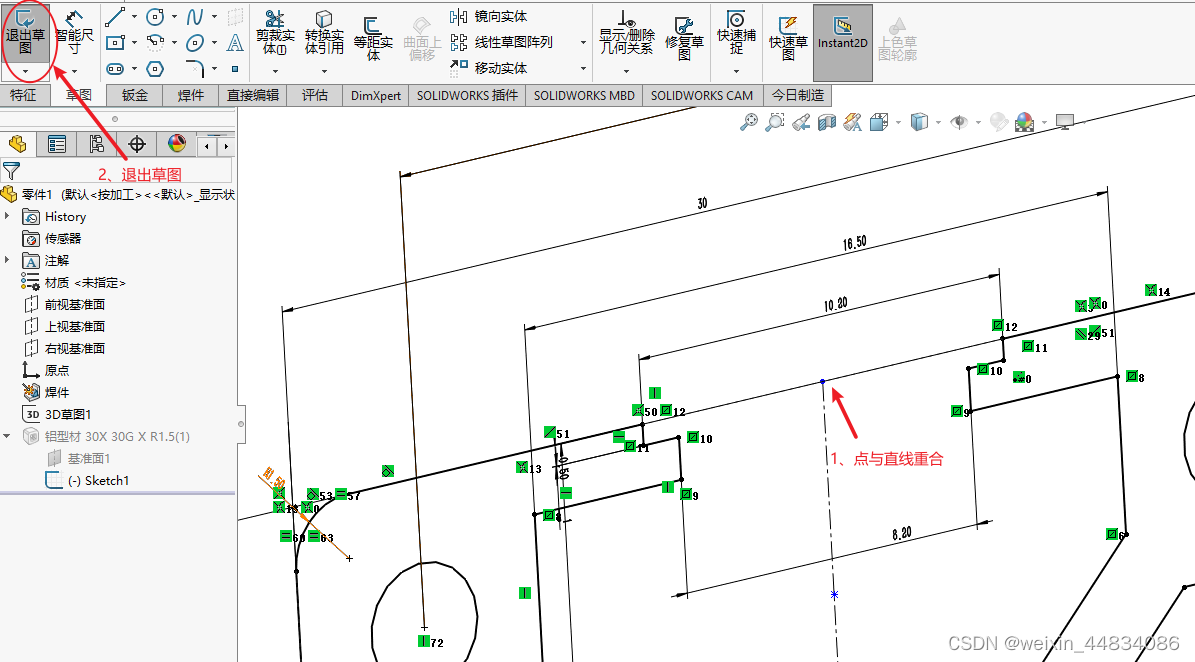

点与直线重合后，点击“退出草图”，如下图所示：

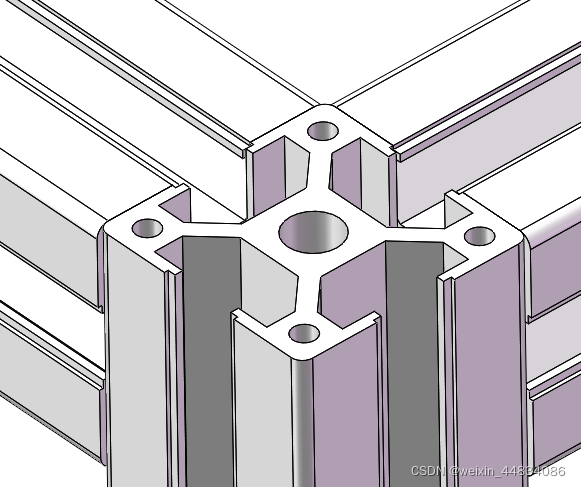

这样，铝型材上端就对齐了，如下图所示：
