扫描路径_SolidWorks沿3D路径扫描的轮廓扭转与控制

1、控制扭转

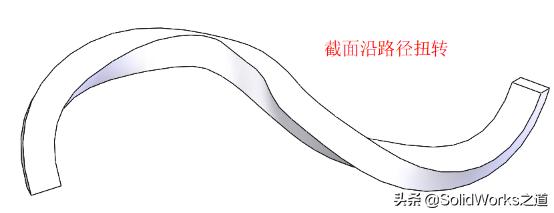

【随路径变化】、【保持法向不变】等六个方向/扭转控制选项同样适用于3D的扫描路径，但是，使用3D路径进行扫描时，截面增加了一个自由度——截面沿扫描路径旋转。

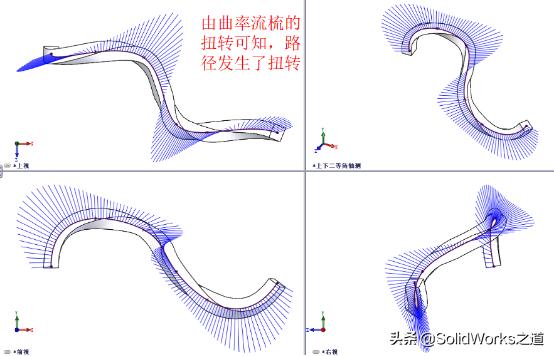

一般而言，轮廓的倾斜角度与偏转都是由扫描轮廓与扫描路径的关系决定的，但轮廓的扭转并非如此，这与路径的法向扭转有关，由路径的曲率流形图可清楚地了解路径的扭转情况，如下图所示。

**注：使用2D扫描路径时，截面不会发生绕路径的扭转。**

下面将以一个用3D路径扫描的矩形截面环实例来演示如何控制截面的扭转以满足设计意图。

2、截面扭转控制实例
