硬开关:
在实际的开关电路中,MOSFET、IGBT等开关器件并非理想开关器件,其开通和关断状态之间还存在中间的过渡状态。
我们知道理想开关状态下,开关器件的端电压为0或流过开关管的电流为0,而两者的过渡状态下,电压、电流均不为0,两者出现交叠,因此会产生开关损耗,而电压和电流变化速度很快,波形会产生明显过充,从而产生了开关噪声,如图1a所示。这种开关过程被称为硬开关。
软开关:
软开关则是在开关开通或关断过程中,电压和电流没有交叠,从而显著降低开关损耗和电磁干扰。从上述定义可知,若要实现开关器件的软开关,则需要使其开通前两端电压降为0或使其关断前流过的电流降为0,如图1b所示。
所以,软开关电路主要分为零电压开通和零电流关断。零电压开通时,开关开通前其两端电压为0;零电流关断时,开关关断前其流过的电流为0。

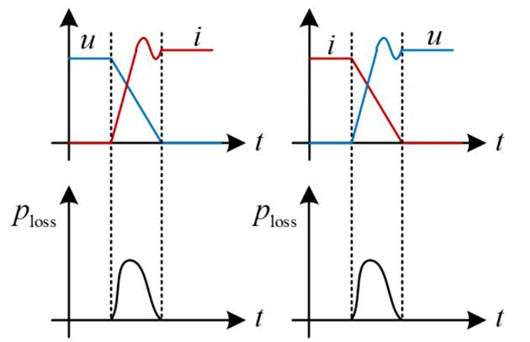

图1a 硬开关过程中电流和电压波形

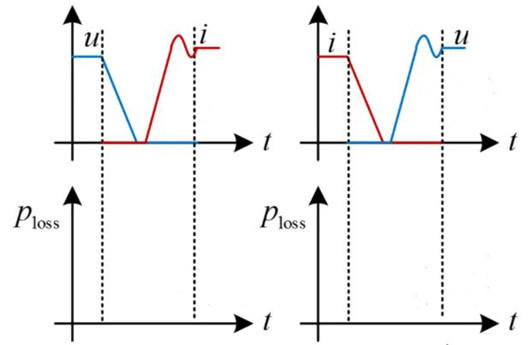

图1b 软开关过程中电流和电压波形
最经典的软开关电路是利用谐振构造软开关条件,但是谐振往往需要外加谐振器件和电路,这不仅会增加电路的复杂度,也对电路的谐振参数计算有很高要求。
