如何上手一块芯片——UC3843为例

之前也接触过一些芯片，但是在学习过程中并没有深入研究，只是了解其基本应用，引脚的连接等，此次接触了电源PWM控制芯片，记录下我自己的学习过程，提供参考。

1 找英文的芯片手册 + 中文资料

1. 英文数据手册
   一定一定要找官方的数据手册，虽然是英文的，但是数据手册中提供了最准确最官方的数据，再不济大不了芯片手册慢慢啃，总会有点收获。以英文数据手册为主，中文资料为辅。
   一般百度芯片的名字，然后找到芯片生厂商的官网就能找到。
2. 中文资料
   一般在设计电路过程中，还有芯片选型这个步骤，但是对于电路小白真是太难了，只能根据一些现成电路的芯片进行参考，我是根据沈显庆写的《开关电源原理与设计》中第108页，正好有UC3843这个芯片的介绍，也正好符合自己的设计，所以选了这个芯片，以下内容的前提也是所选芯片完全符合设计要求。
   网络上的一些中文资料良莠不齐，描述不准确或过于复杂，因此建议找书里或期刊里的内容，但书和期刊里的找起来难度有点大，期刊中也很少有讲一大堆芯片原理的。

2. 学习基本理论

这一步并不是去了解芯片，而是了解芯片背后基本的理论控制，比如UC3843是一款峰值电流模式控制IC芯片，“峰值”是什么，“电流模式控制”是什么，这部分芯片手册里不会介绍，而是需要去看一些中文的资料。

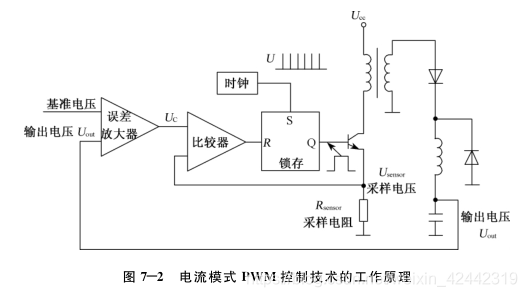

以沈显庆版《开关电源原理与设计》为例，第105页，这个工作原理图，对芯片的内部原理、外部连接进行了概括性的介绍，对了解芯片工作原理，画电路图都起到了关键性的作用。

3. 粗看引脚

我们拿到一个芯片，更多希望是能够直接应用到电路中，第一步还是看引脚信息。

1. 管脚连接图
   在英文数据手册中Pin Configuration and Functions就有，有条件的话建议用notability文件扫描下来，方便标记。
2. 引脚详细信息
   数据手册向下滑就有引脚信息的一个表格Pin Functions，但更推荐看 Feature Description中Detailed Pin Description，那里有一些关键引脚的信息，提供连接和PCB布线的建议，看到可以马上标注出来，同时可以在notability上涂涂画画，做一些标记。

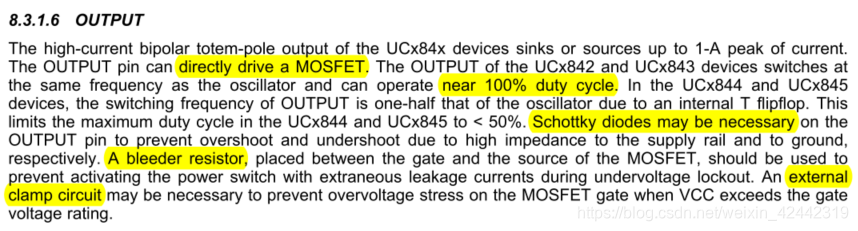

   以OUTPUT引脚为例：

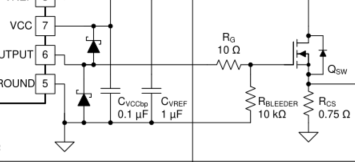

   手册中说要肖特基二极管、钳位电路、泄放电阻等，你可能不太懂泄放电阻是什么，但可以英文芯片手册中的Typical Application（如下图），轻松画出原理图。

英文数据手册可以用知什么云看，但不要直接翻译看中文，翻译得实在不行，你可以看英文，实在看不懂再翻译中文帮忙理解，这样还可以认识一些专业英语单词。

4. 了解内部结构，重审引脚功能

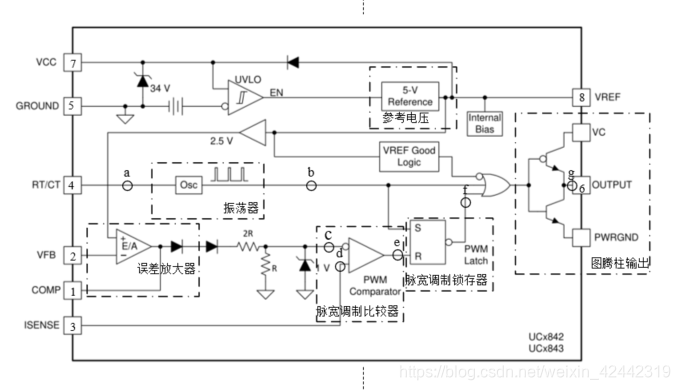

这时候就要去看英文芯片手册中的Functional Block Diagrams，在下面的Feature Description可能包含某些部分的详细介绍，有光看英文手册就能看懂的大神，但我还是根据中文资料对各个模块的介绍，把每个小部分框起来，在旁边标注出该小模块的名称，然后一步步分析其中的功能，同时配合引脚，加深理解。

5. 整理信息

一般经过上面几个步骤，大致了解了芯片的原理，也能粗略地画出电路图。检验上面步骤完成程度的标准：

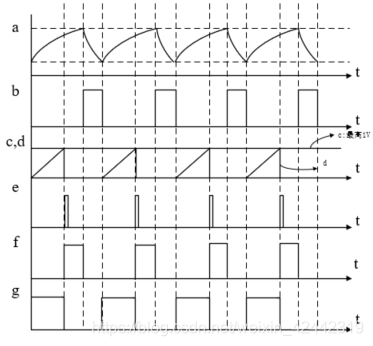

1. 能画出芯片里各点的波形图，如下图；


2. 能画出芯片应用的电路图（未标参数）。

从2-4步可以是一个不断循环的过程，当有不懂的模块，引脚连接时，需要借助英文数据手册，中文的文本资料、视频资料来帮助理解。

6. 计算元器件参数

说实话这部分到现在还不会，但却也是关键的一步。有些参数是经验值，而有些是需要精准计算。

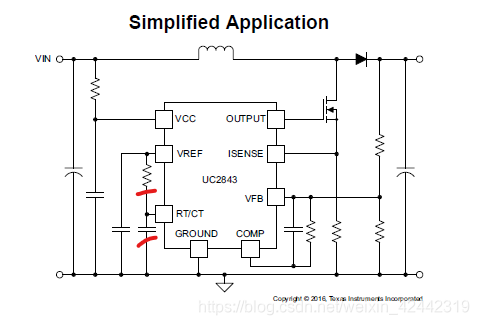

先拿UC3843中4脚RT/CT需要精准计算的为例，这个引脚的功能是决定内部振荡器的频率和占空比，由外部连接的R和C来决定，链接方式可参考芯片手册首页，如下图：

• 第一要点：
  在Detailed Pin Description中R、C与频率的关系已经给出了公式，寻找逻辑关系；
• 第二要点：
  在Typical Application中9.2.2.8 RT/CT给出了实际的应用，给参数的选择提供了参考。
