FPGA 片内 RAM 读写测试

FPGA 片内 RAM 读写测试

实验原理
Xilinx 在 VIVADO 里为我们已经提供了 RAM 的 IP 核, 我们只需通过 IP 核例化一个 RAM， 根
据 RAM 的读写时序来写入和读取 RAM 中存储的数据。 实验中会通过 VIVADO 集成的在线逻辑
分析仪 ila，我们可以观察 RAM 的读写时序和从 RAM 中读取的数据。不停的写不停的读。

创建 Vivado 工程
在添加 RAM IP 之前先新建一个 ram_test 的工程, 然后在工程中添加 RAM IP，方法如下：

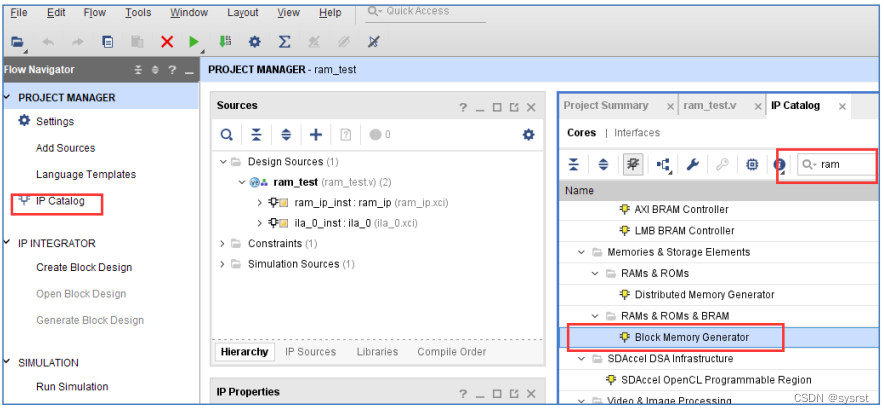

1） 点击下图中 IP Catalog，在右侧弹出的界面中搜索 ram，找到 Block Memory Generator,双击
打开

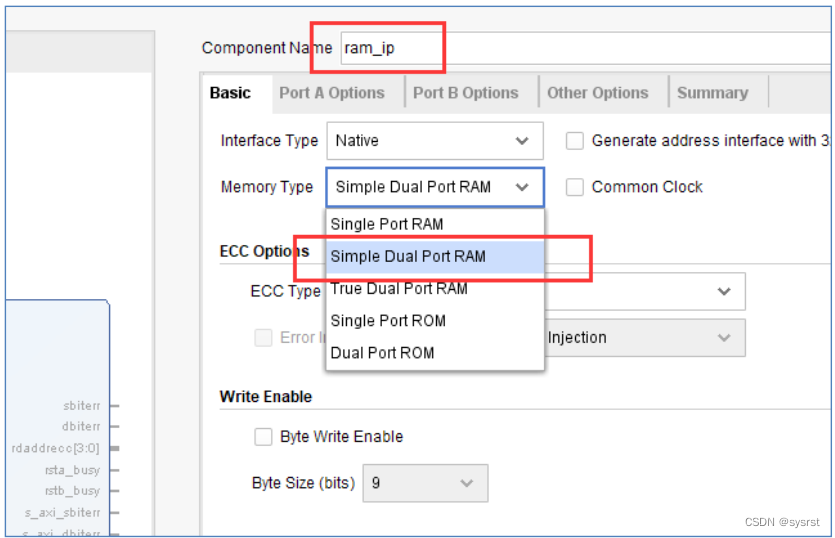

2） 将 Component Name 改为 ram_ip,在 Basic 栏目下，将 Memory Type 改为 Simple Dual Prot
RAM，也就是伪双口 RAM。一般来讲"Simple Dual Port RAM"是最常用的，因为它是两个端
口，输入和输出信号独立。

3） 切换到 Port A Options 栏目下，将 RAM 位宽 Port A Width 改为 16，也就是数据宽度。将
RAM 深度 Port A Depth 改为 512，深度指的是 RAM 里可以存放多少个数据。使能管脚
Enable Port Type 改为 Always Enable。

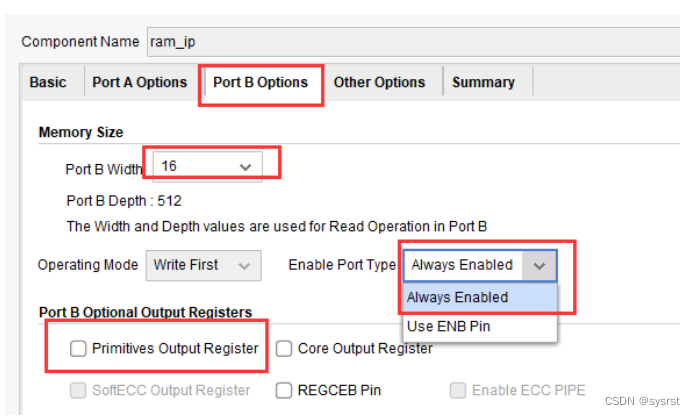

4） 切换到 Port B Options 栏目下， 将 RAM 位宽 Port B Width 改为 16，使能管脚 Enable Port
Type 改为 Always Enable，当然也可以 Use ENB Pin，相当于读使能信号。 而 Primitives
Output Register 取消勾选，其功能是在输出数据加上寄存器，可以有效改善时序，但读出
的数据会落后地址两个周期。很多情况下，不使能这项功能，保持数据落后地址一个周
期。

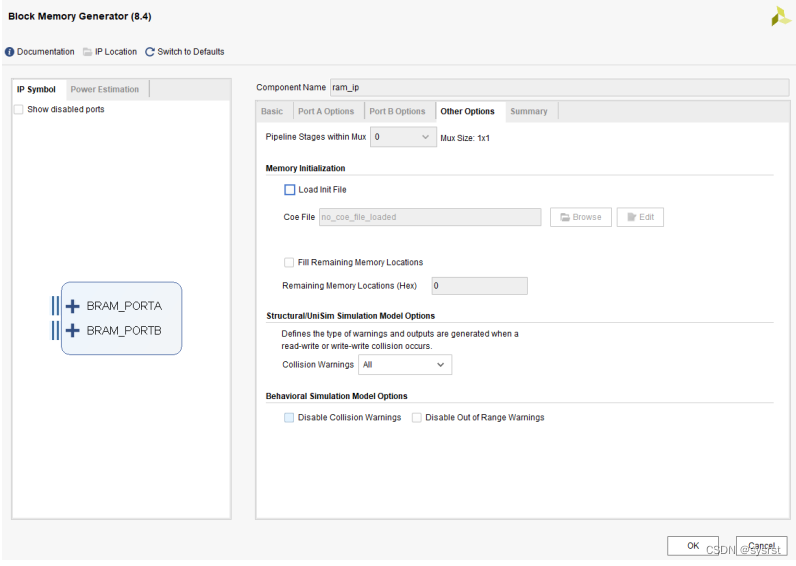

5） 在 Other Options 栏目中， 这里不像 ROM 那样需要初始化 RAM 的数据，我们可以在程序中
写入，所以配置默认即可，直接点击 OK。

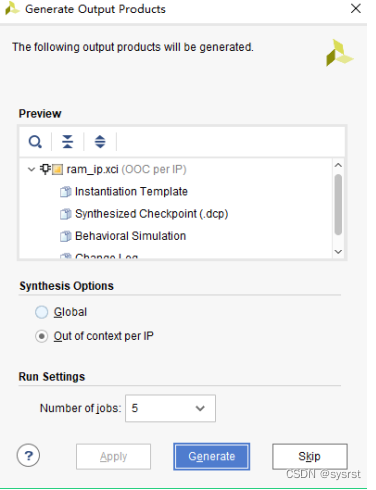

6) 点击“Generate”生成 RAM IP。

代码部分
先看第一个代码：

`timescale 1ns / 1ps
module ram(
input i_sysclk,
input i_sysrst
);

reg [8:0] wr_addr;
reg wr_en;
reg [15:0] wr_data;

reg [8:0] rd_addr;
wire [15:0] rd_data;

//write ram
always @(posedge i_sysclk)begin
if(i_sysrst == 1’b1)begin
wr_en <= 1’b0;
end
else if(&wr_addr)begin
wr_en <= 1’b0;
end
else begin
wr_en <=1’b1;
end
end

always @(posedge i_sysclk)begin
if(i_sysrst == 1’b1)begin
wr_addr <= 9’d0;
wr_data <= 16’d0;
end
else if(wr_en == 1’b1)begin
wr_addr <= wr_addr + 1’b1;
wr_data <= wr_data + 1’b1;
end
end

//read ram
always @(posedge i_sysclk)begin
if(i_sysrst == 1’b1)begin
rd_addr <= 9’d0;
end
else if(|wr_addr)begin
rd_addr <= rd_addr + 1’b1;
end
else begin
rd_addr <= 9’d0;
end
end

ram_ip inst_ram_ip (
.clka (i_sysclk), // input wire clka
.wea (wr_en), // input wire [0 : 0] wea
.addra(wr_addr), // input wire [8 : 0] addra
.dina (wr_data), // input wire [15 : 0] dina
.clkb (i_sysclk), // input wire clkb
.addrb(rd_addr), // input wire [8 : 0] addrb
.doutb(rd_data) // output wire [15 : 0] doutb
);

//ILA DEBUG
ILA_RAM_DEBUG
ILA_RAM_DEBUG (
.clk(i_sysclk), // input wire clk

.probe0({
            wr_addr,
            wr_en,
            wr_data,

            rd_addr,
            rd_data

 }) // input wire [50:0] probe0

);

endmodule

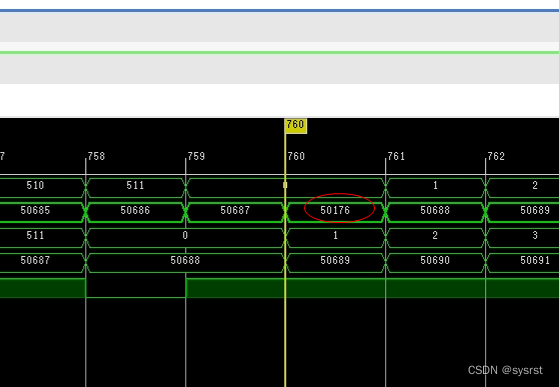

这代码虽然完成了重复读写的工作，但是有个问题，请看调试结果：

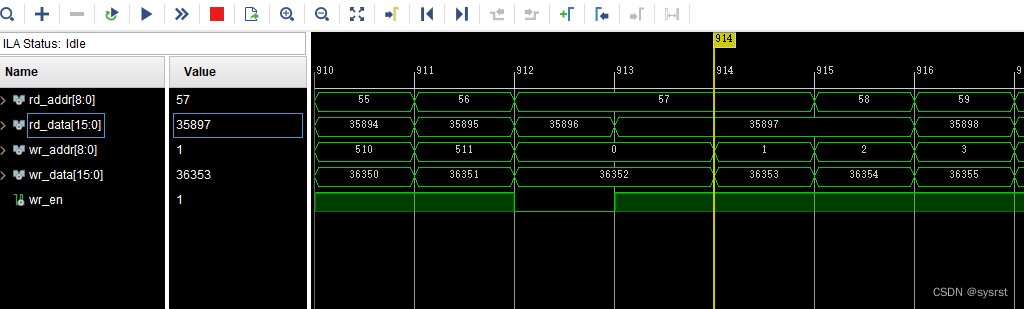

上图放大后

看到没，每一个周期完成后，会读到上一个周期中0地址的数据。那是因为当我们正在写0地址的时候，这个时候又同时去读0地址的数据，而这时候的数据还保留的是上一个周期时的数据。
//read ram
always @(posedge i_sysclk)begin
if(i_sysrst == 1’b1)begin
rd_addr <= 9’d0;
end
else if(|wr_addr)begin
rd_addr <= rd_addr + 1’b1;
end
else begin
rd_addr <= 9’d0;
end
end

这段读代码的潜在意思就是当我地址写到511时，读地址就会在下一个时钟周期切换的到0地址，而下一个时钟周期才去写0地址的数据。而在写0地址这个时钟周期，读地址还是保持在读0地址，因此当下一个时钟到来的时，读地址还是会读0地址的数据，这个时候以及后面时钟周期读出来的数据就是正确的。

因此这里需要解决的是当写完一轮地址后，写到511时，读地址在下一个时钟周期保持当前读数的操作。也就是当我在写0地址的时候，你不要来读0地址的数据，而是保持你上一个周期的读地址。

所以读ram的程序这样改：

//read ram
always @(posedge i_sysclk)begin
if(i_sysrst == 1’b1)begin
rd_addr <= 9’d0;
end
else if(wr_addr == 9’d0)begin
rd_addr <= rd_addr;
end
else if(|wr_addr)begin
rd_addr <= rd_addr + 1’b1;
end
else begin
rd_addr <= 9’d0;
end
end

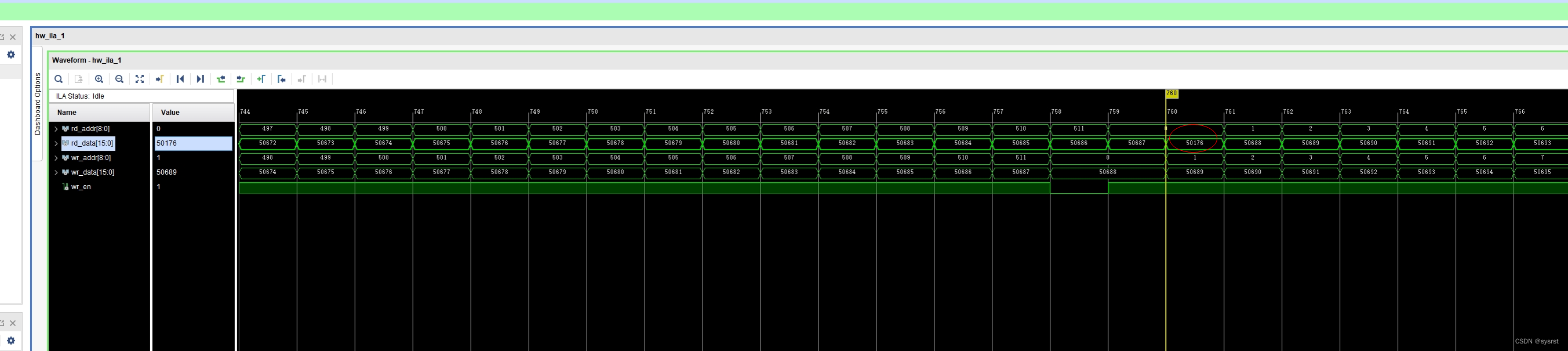

改版后的测试结果：

不难看出，读出的数据连续。
