“光之于空间，犹如空气之于生命” 光的存在赋予了空间生命和灵魂。无论是建筑空间还是室内装饰设计，光都是设计当中必不可少的元素。

越来越多的设计师更加重视和倾向于利用灯光来点缀空间。而在室内设计中，无论是天花地面墙面还是柜体家具，都会运用到灯带设计，这一节内容我们将切入到更为具体的内容讨论——层板灯带的设计和落地。

今天我们将从以下几个方面对层板灯带设计和落地进行解读：

1、层板灯带在设计上的应用(表现氛围，应用场景)

2、层板灯带形式(各种方式型材)

3、层板灯带落地安装及维护(安装落地)

01.

层板灯带在设计上的应用

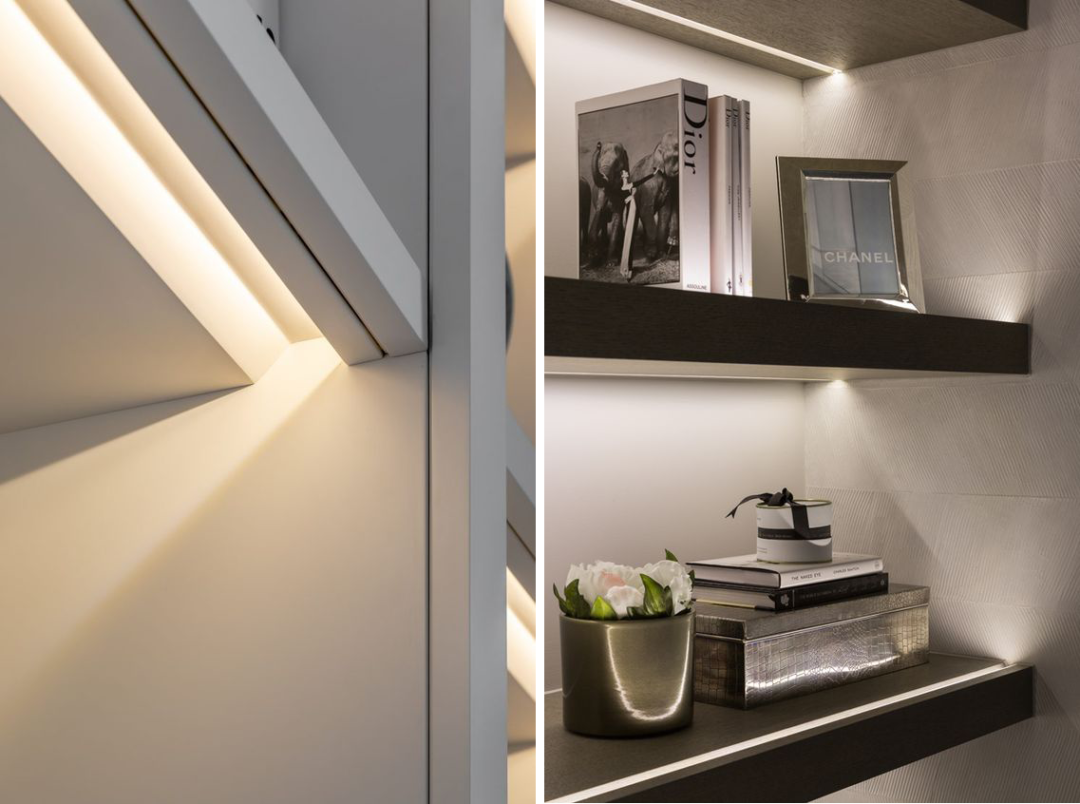

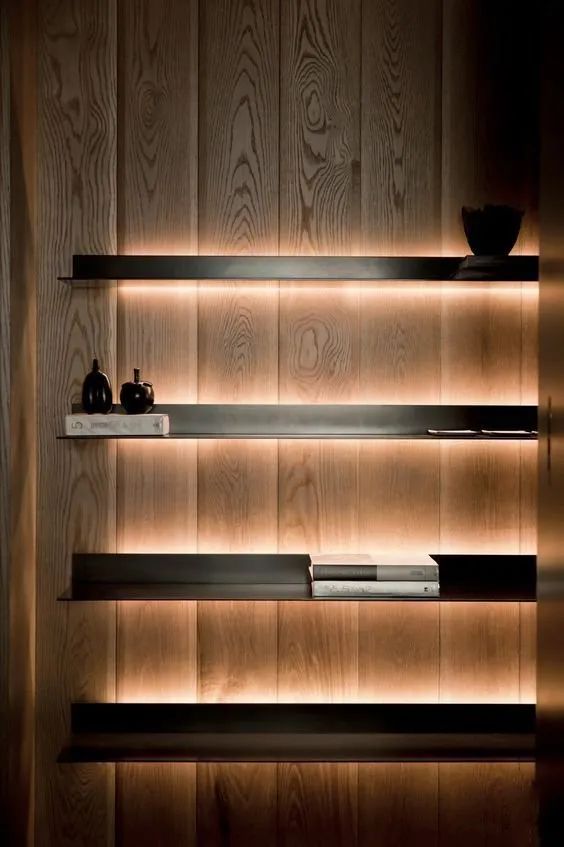

1、很多设计师在设计中，都会应用灯带来点缀空间，增加空间的层次感和结构立体感，视觉体验更加丰富。

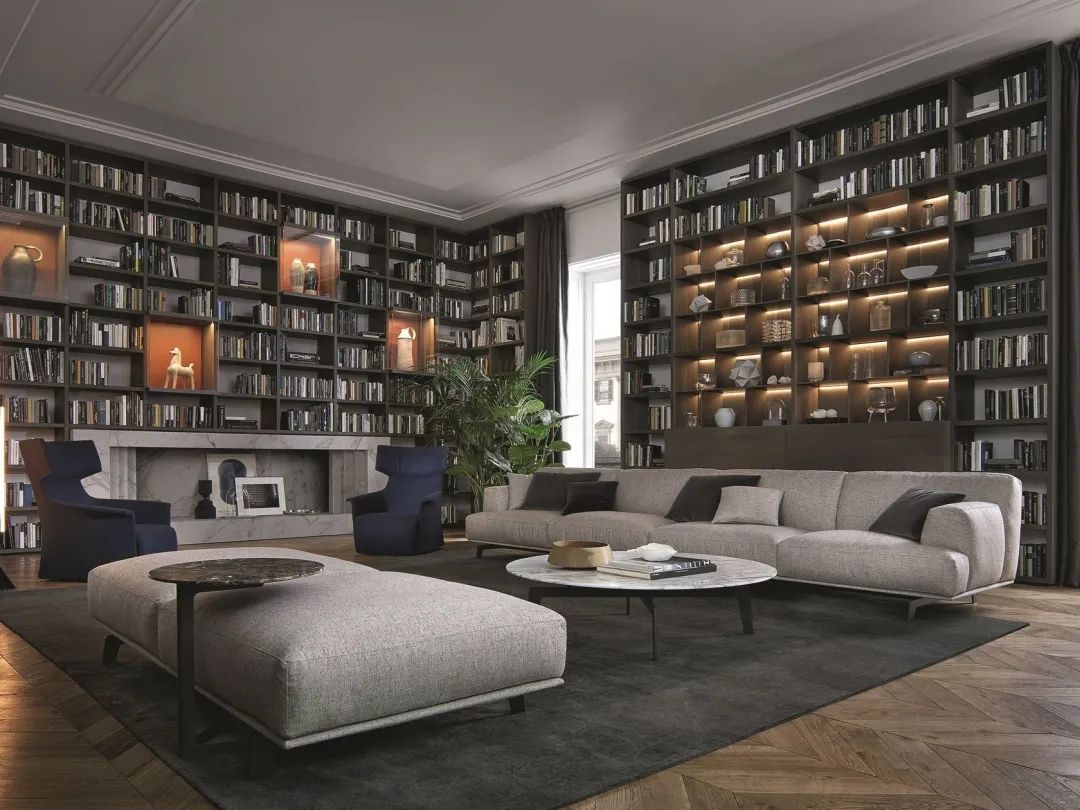

▽效果案例展示

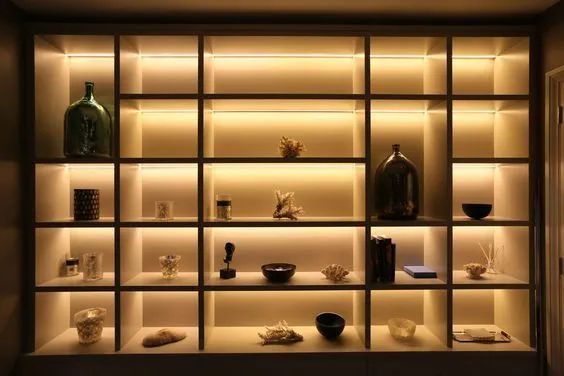

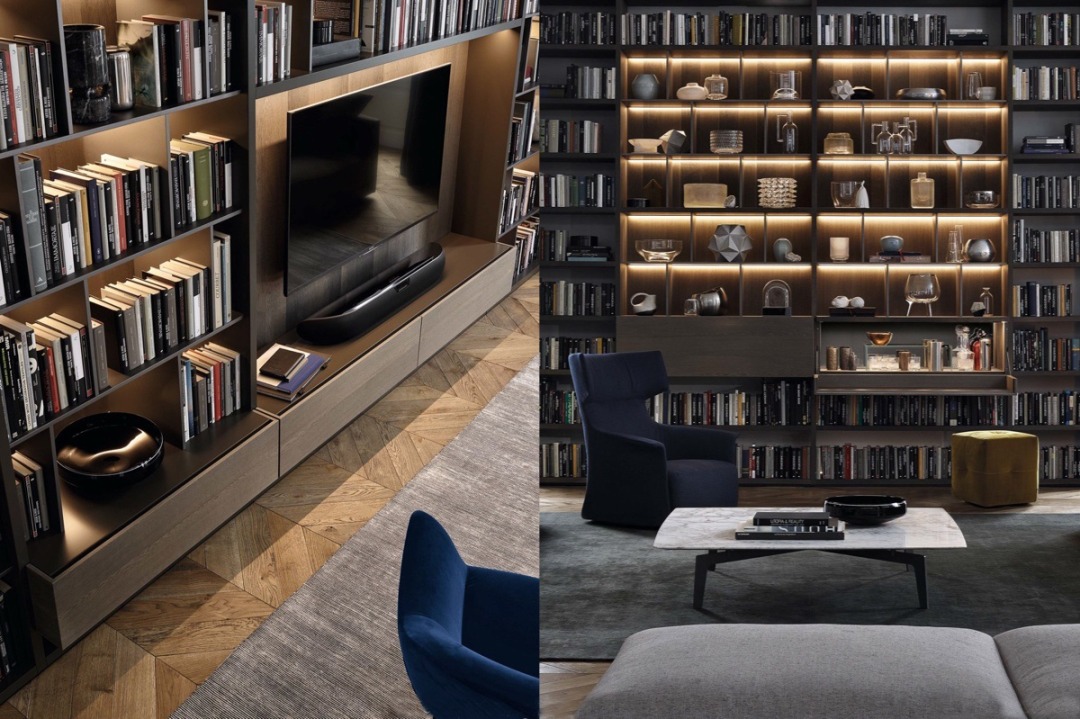

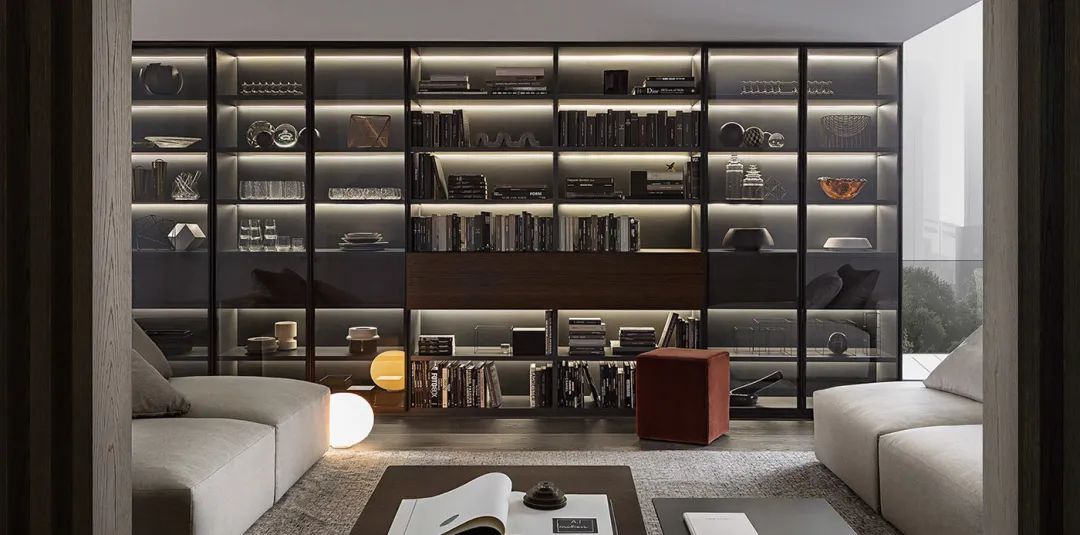

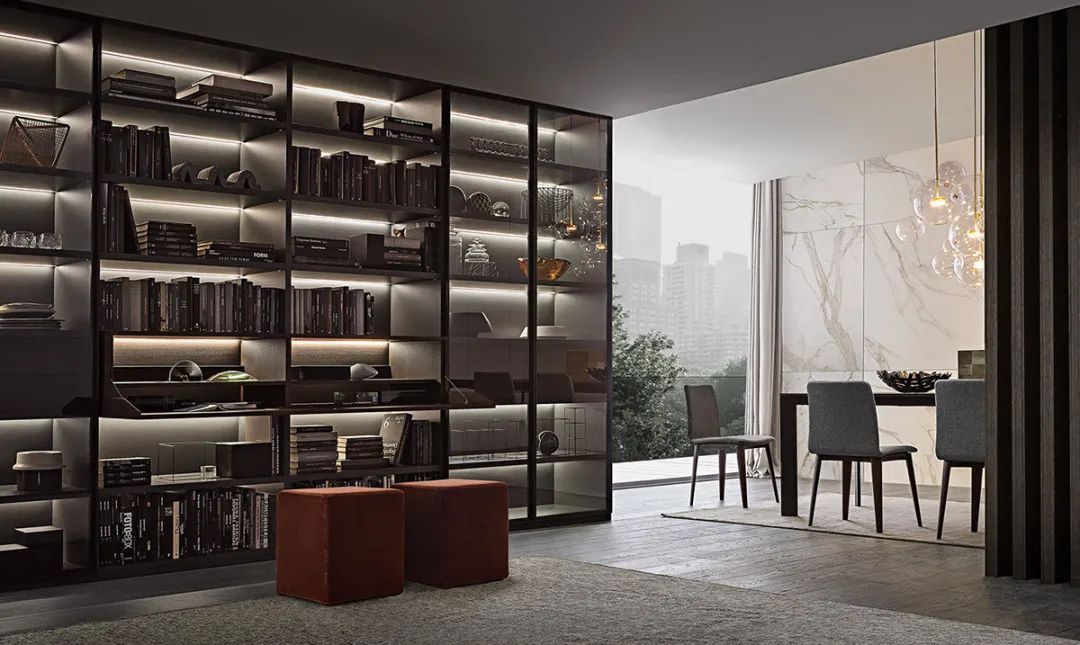

△书柜展示柜

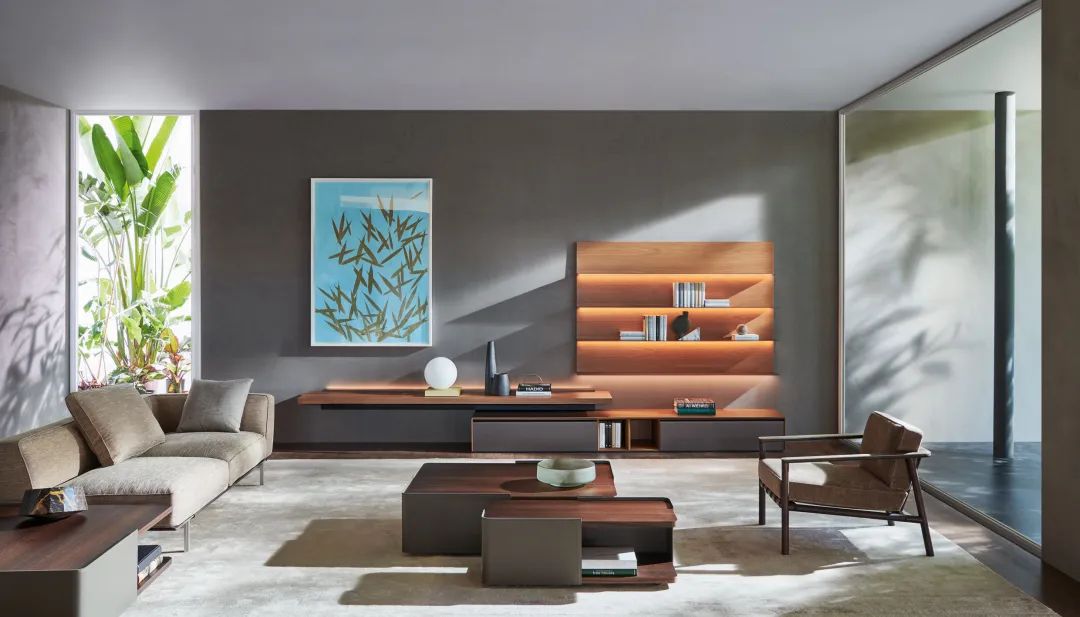

2、对于柜体家具中的灯带设计，一部分起到基础照明的作用，另一部分呼应简洁的线性设计和对空间物体氛围的渲染。

灯带应用，既能展现出炫酷闪亮的效果，又能给人一种渐变轻盈柔的体验。

▽效果案例展示

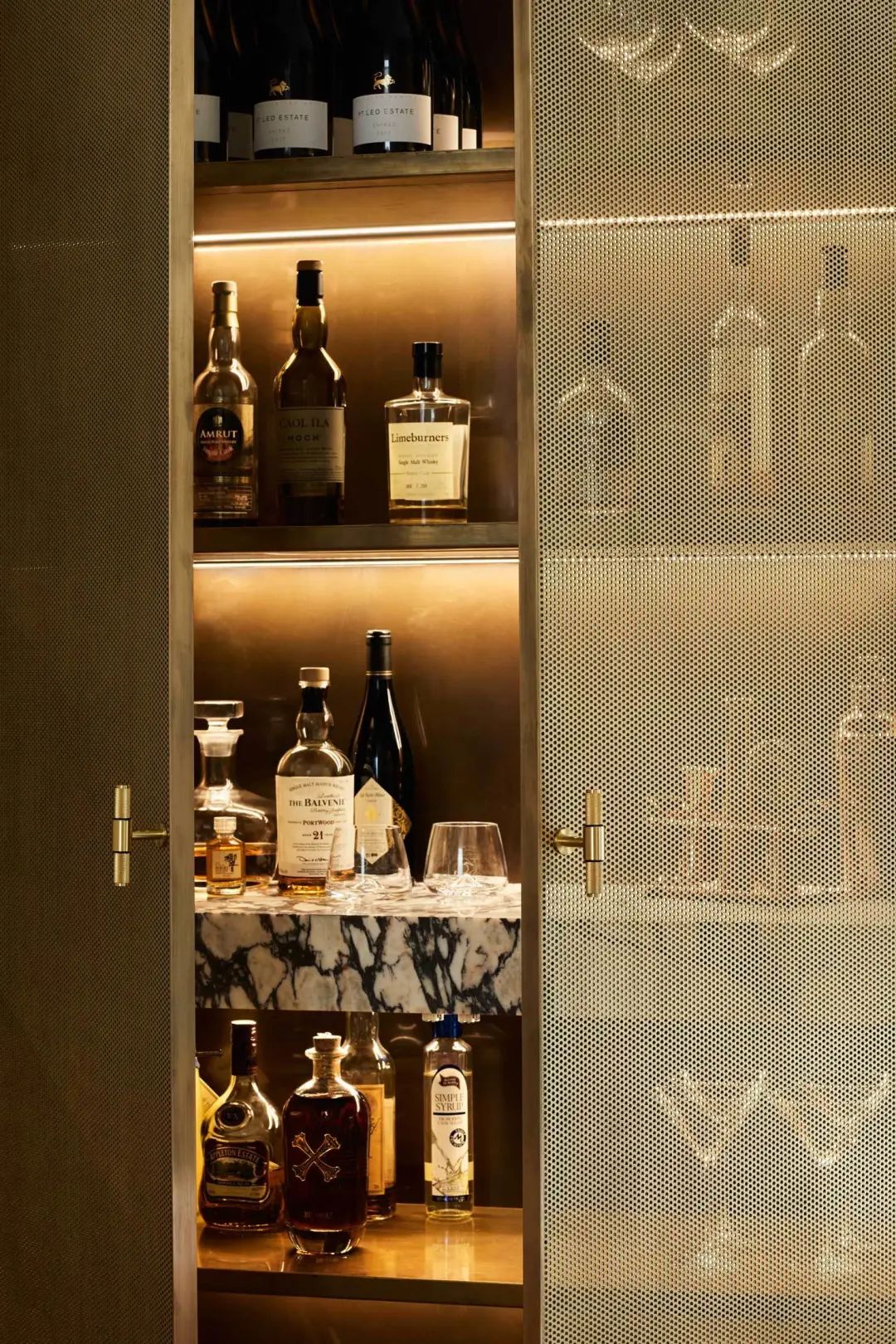

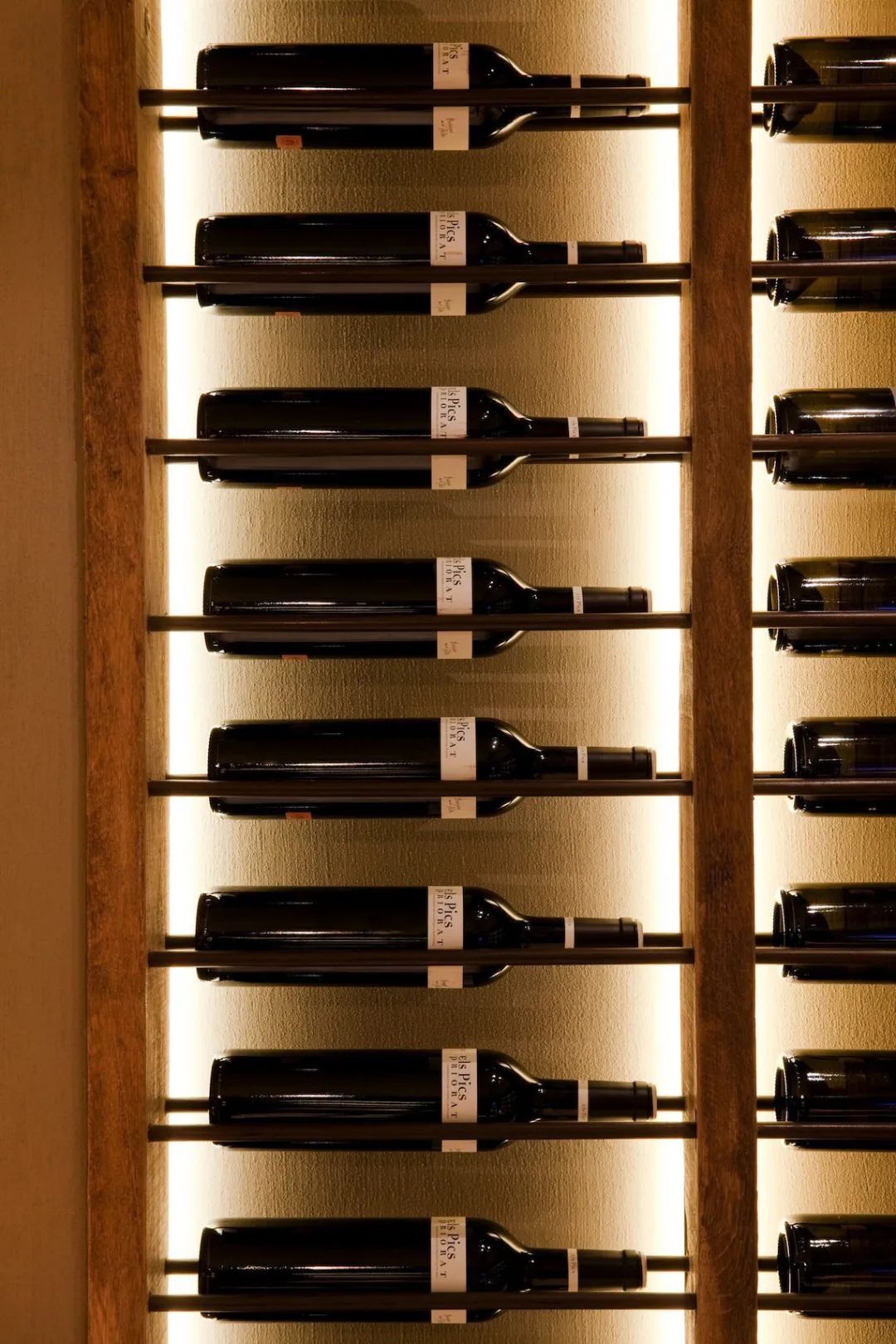

△酒柜

3、常见的层板灯带应用有：书柜、衣柜、电视柜、镜柜、酒柜、展示柜、厨房吊柜......

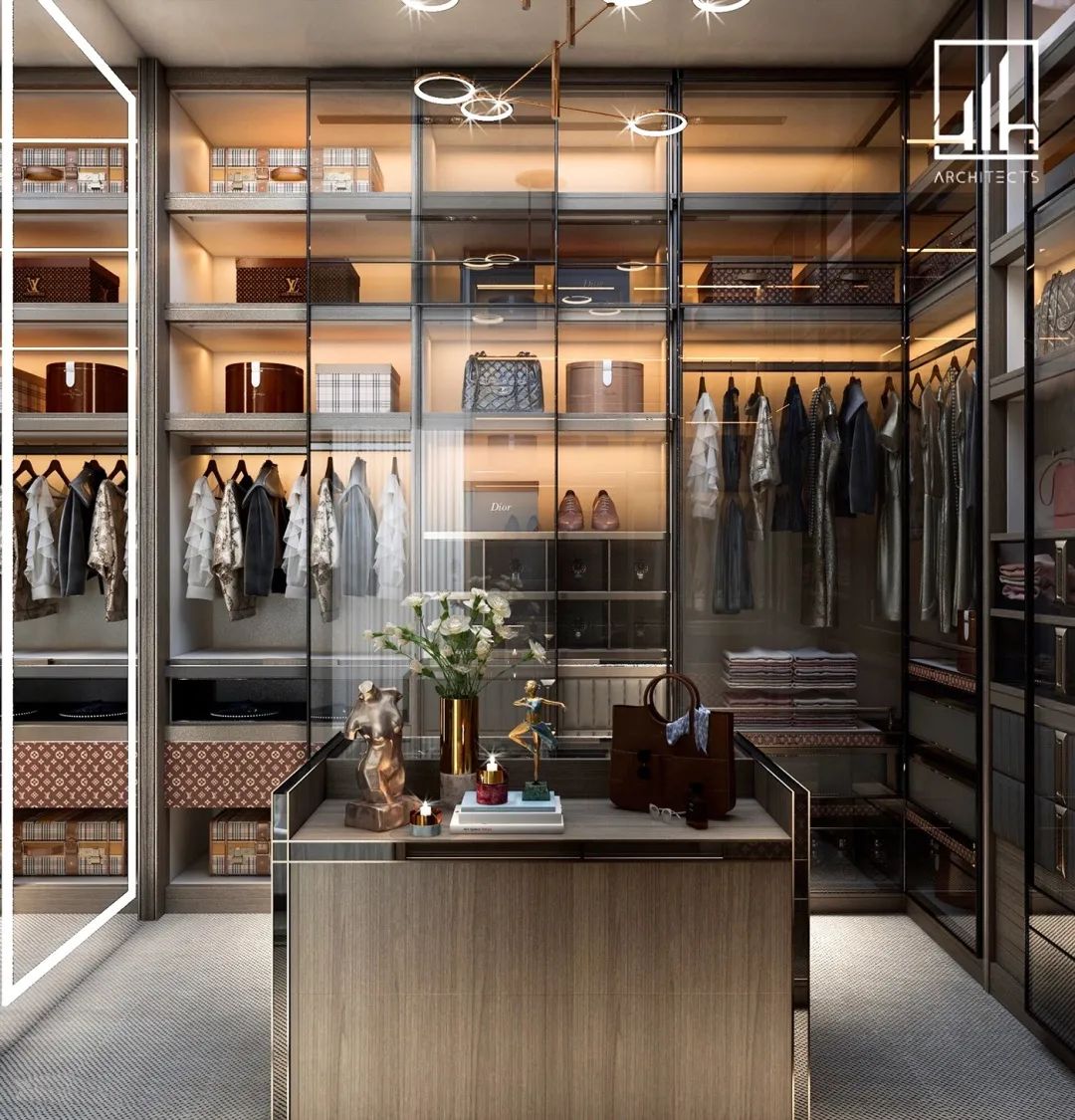

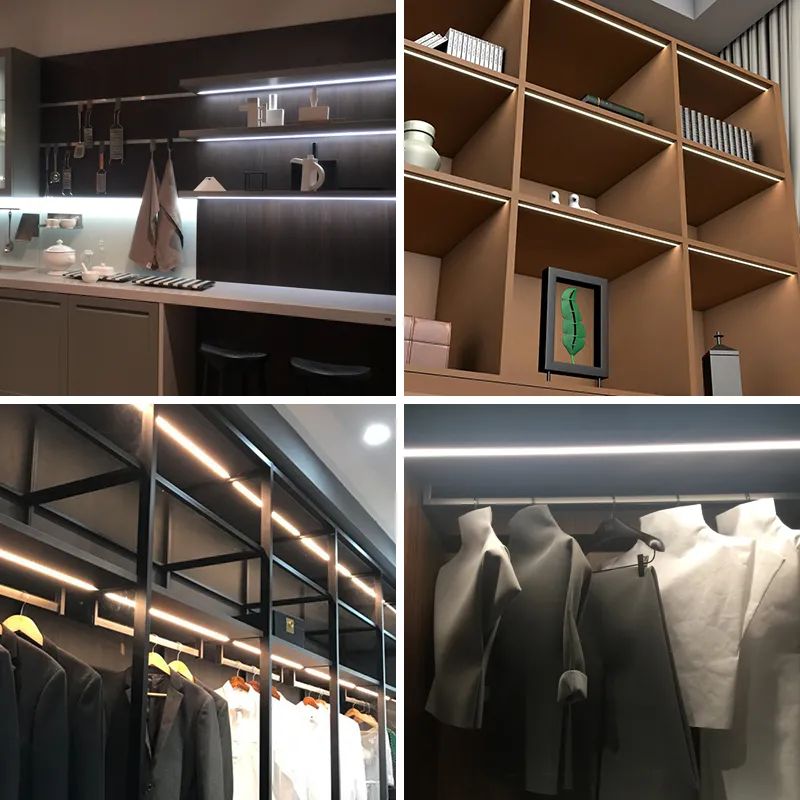

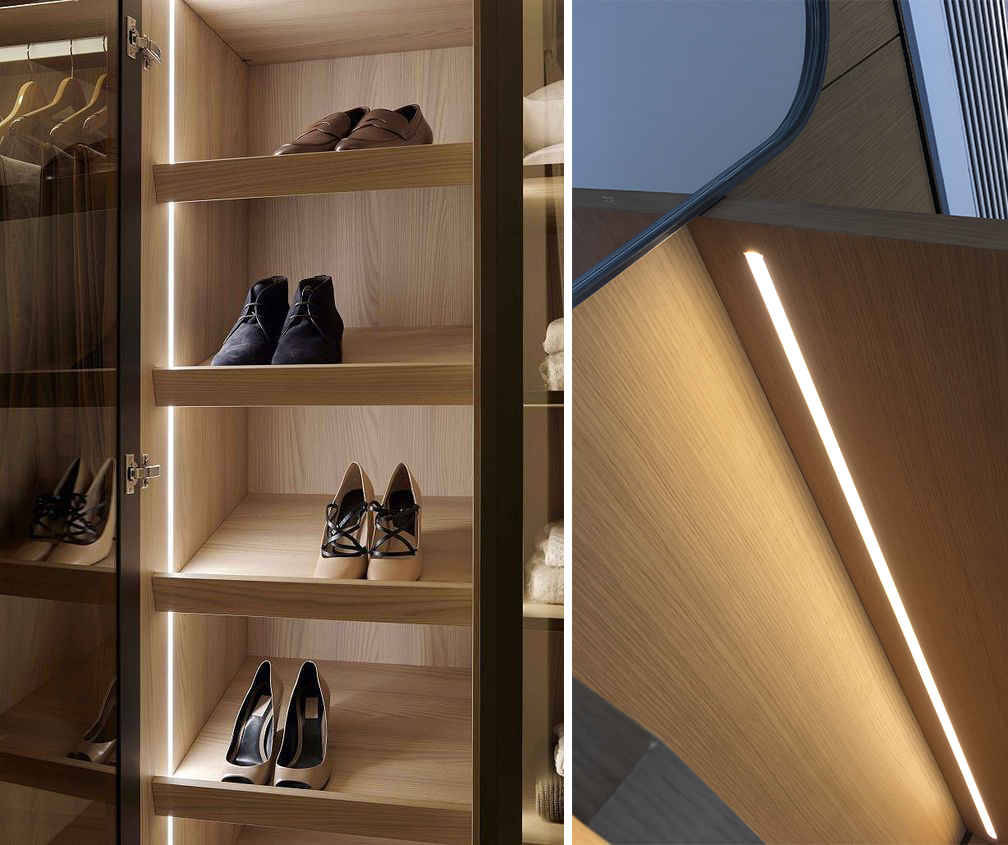

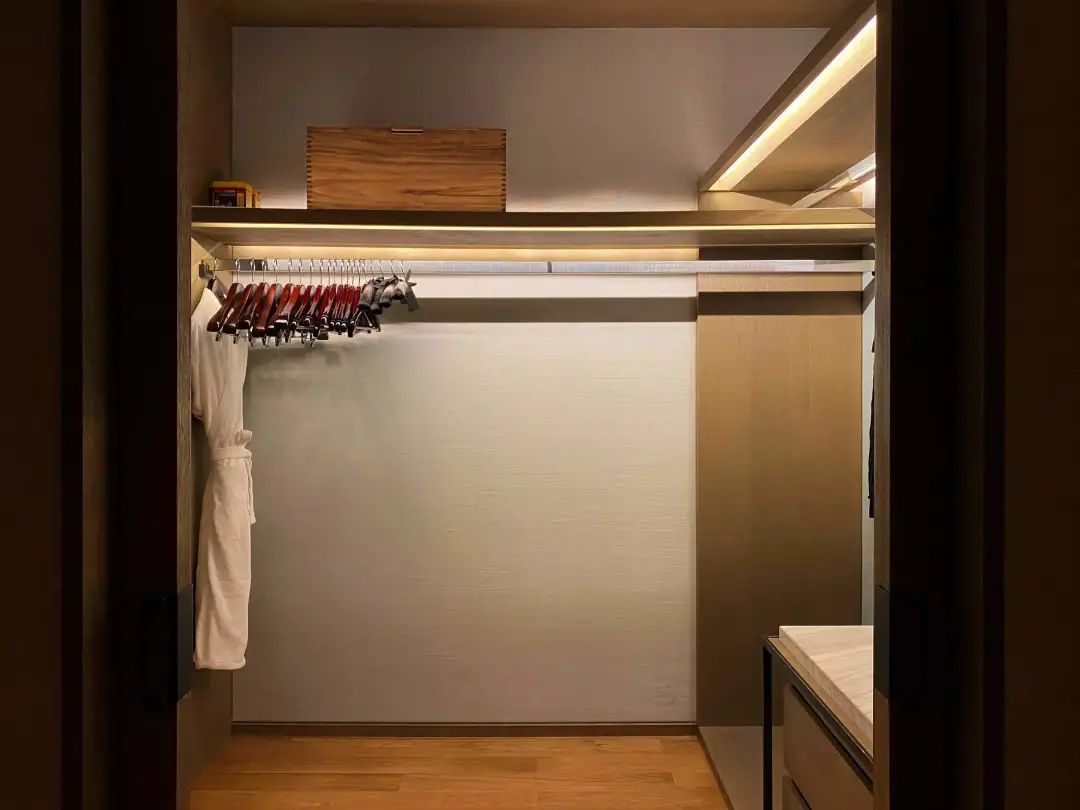

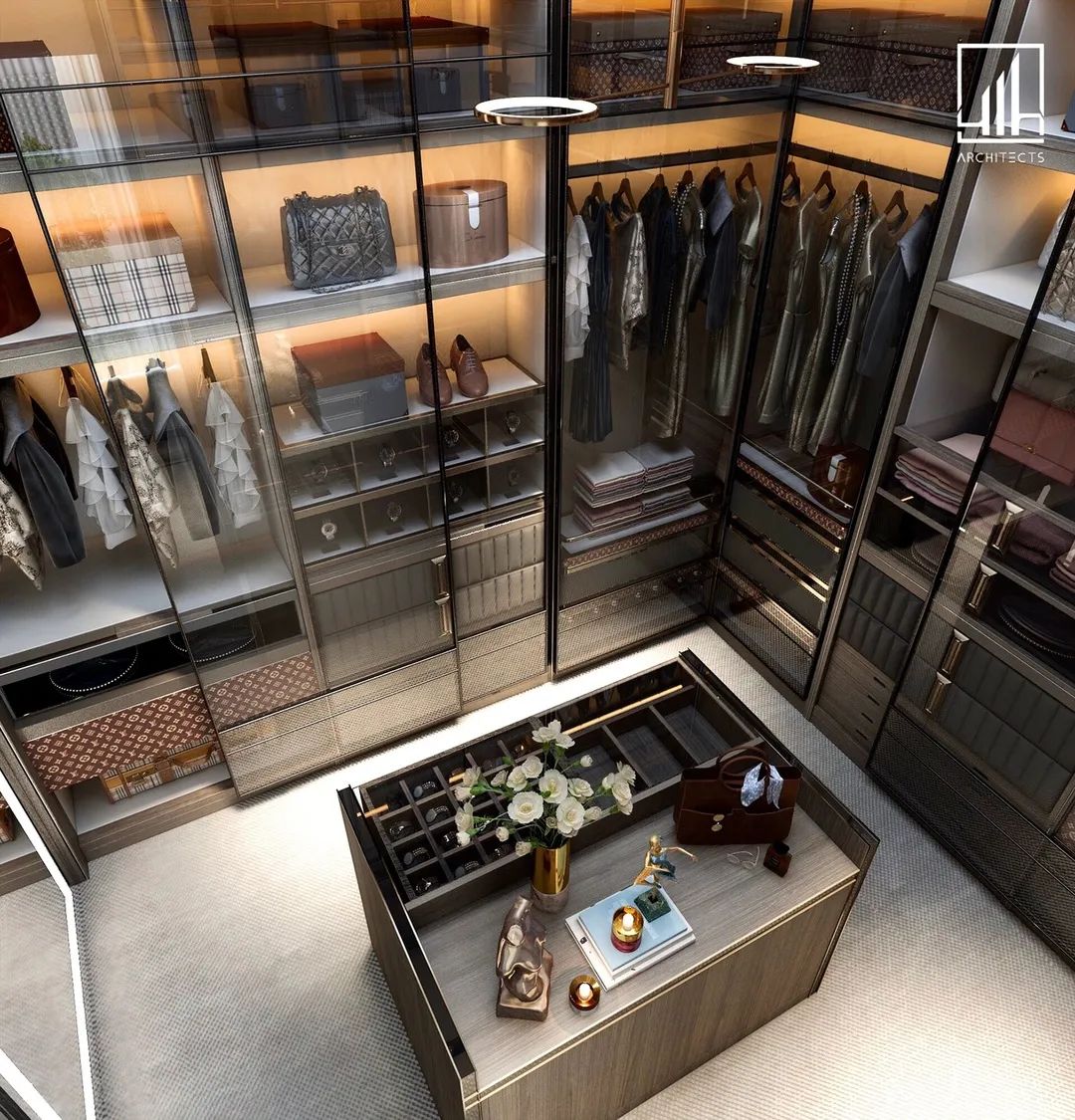

衣柜中灯带的使用显得尤为重要，既能起到照明作用，又能提升品质感。

▽效果案例展示

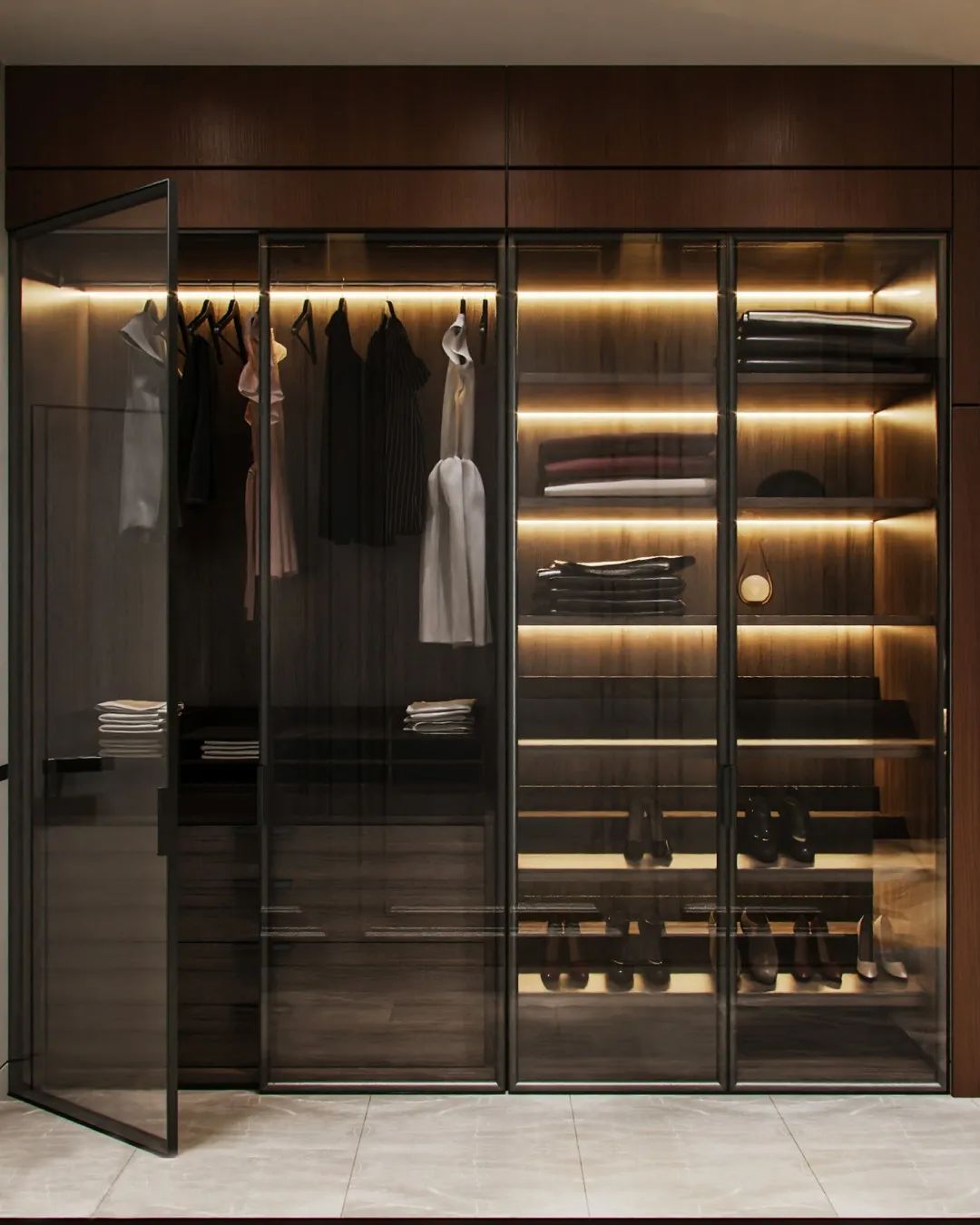

△衣柜

△电视柜书柜

橱柜灯带：灯光不够灯带来凑，厨房操作台橱柜内部，灯光很难投射到，暗黑的位置和角落比较多，橱柜灯带的使用既方便操作，又赏心悦目。

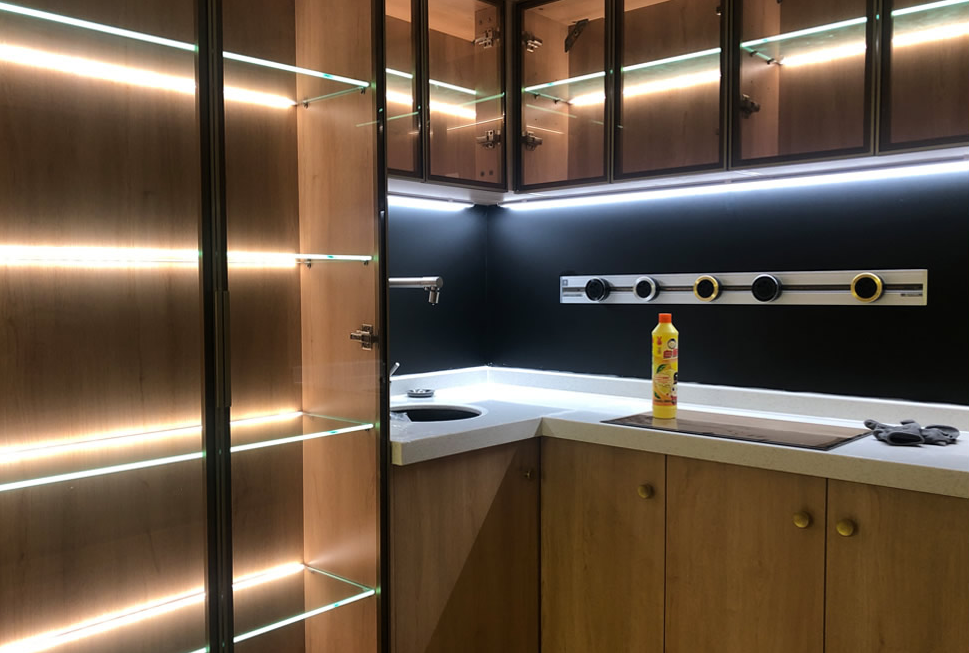

△厨房吊柜

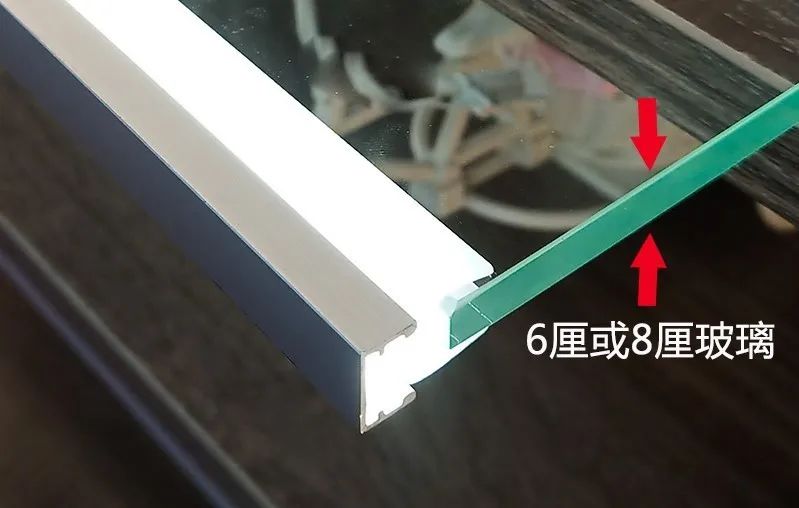

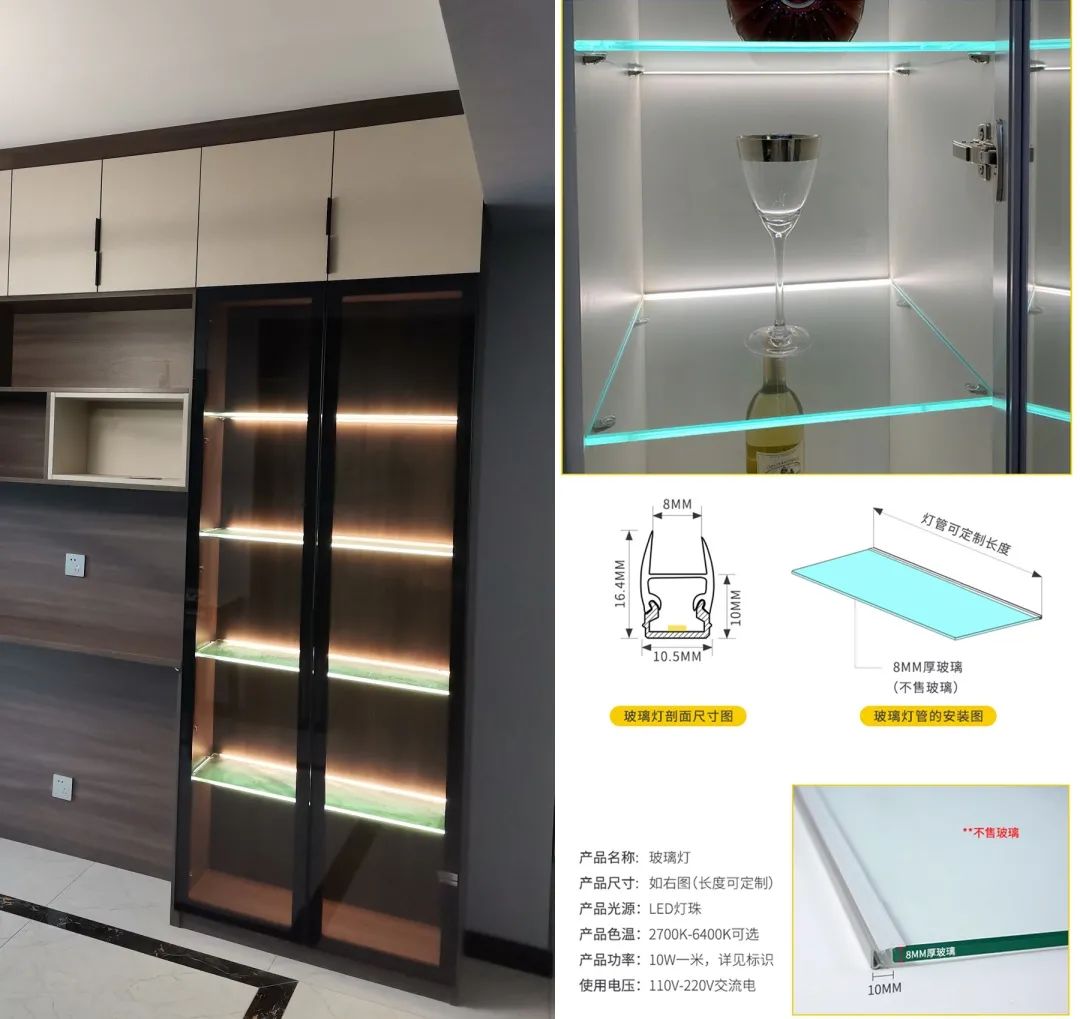

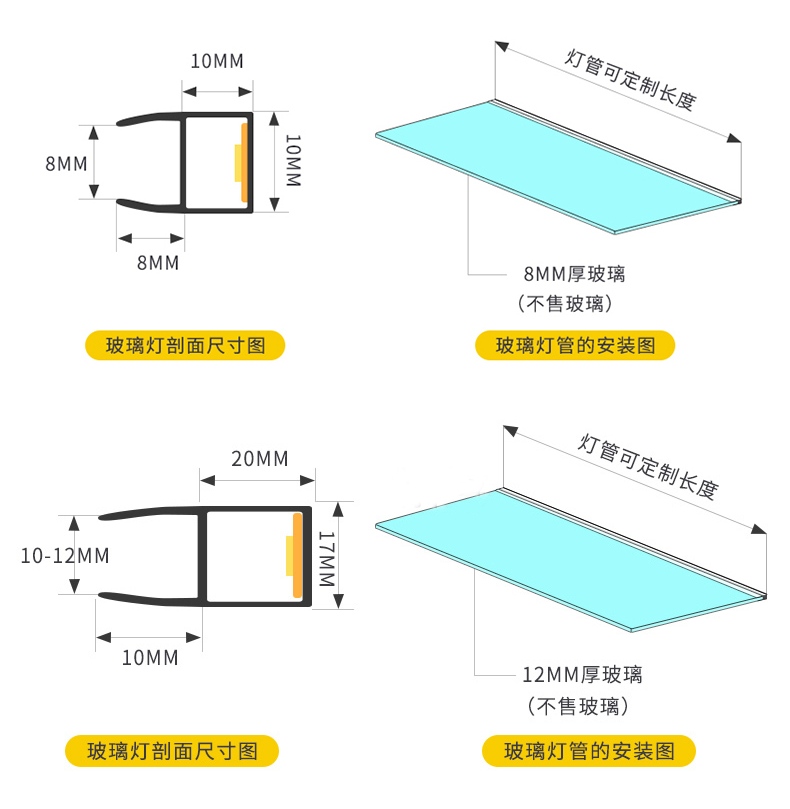

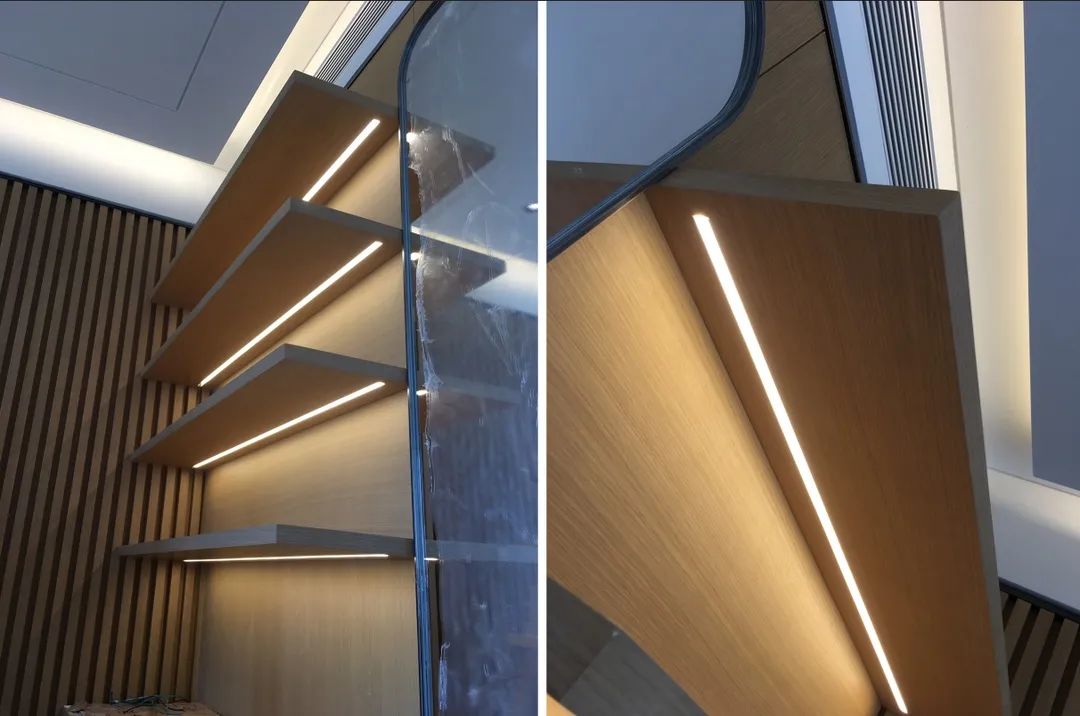

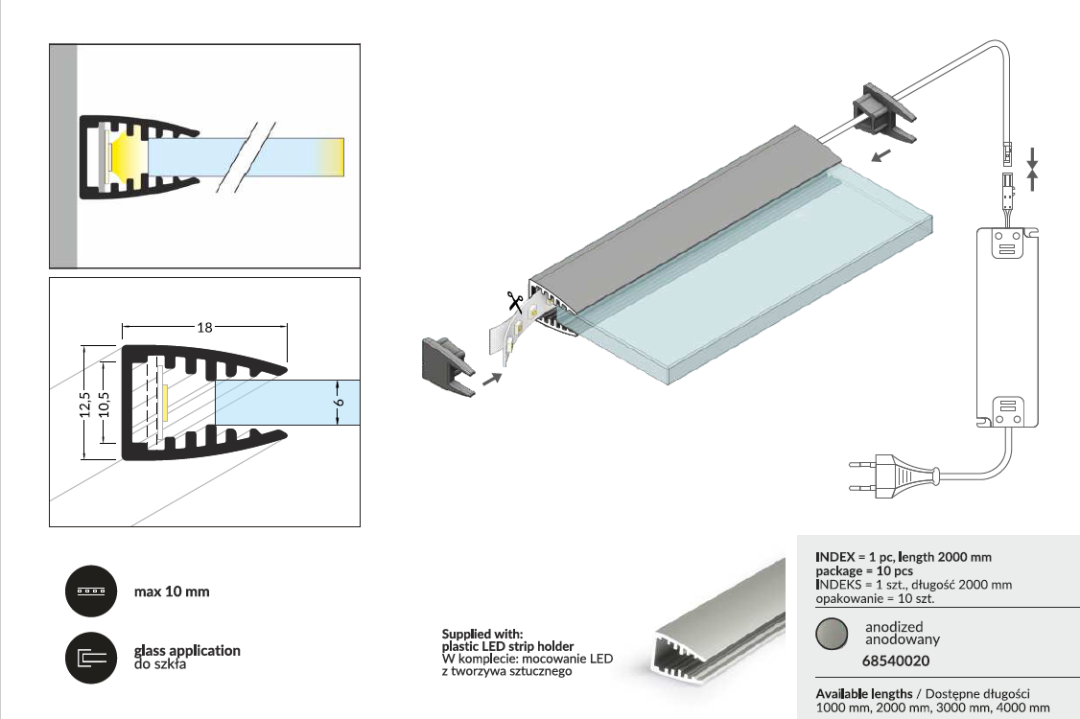

玻璃层板安装灯带

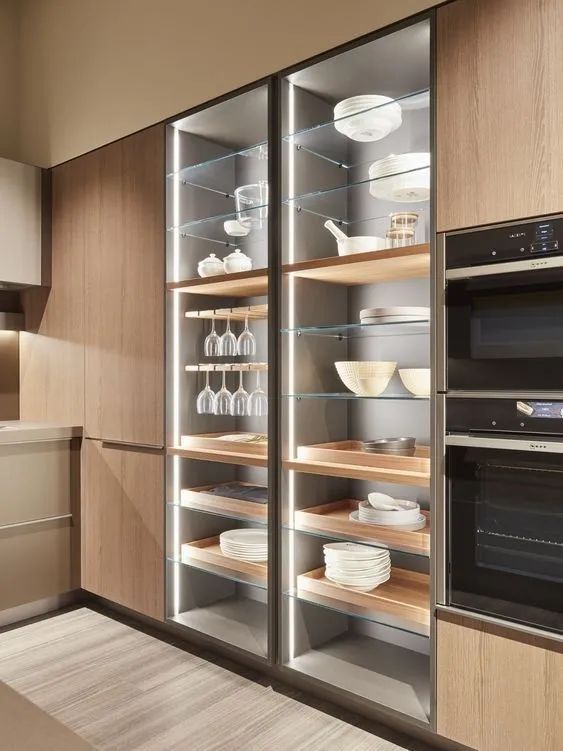

△玻璃展柜

△厨柜

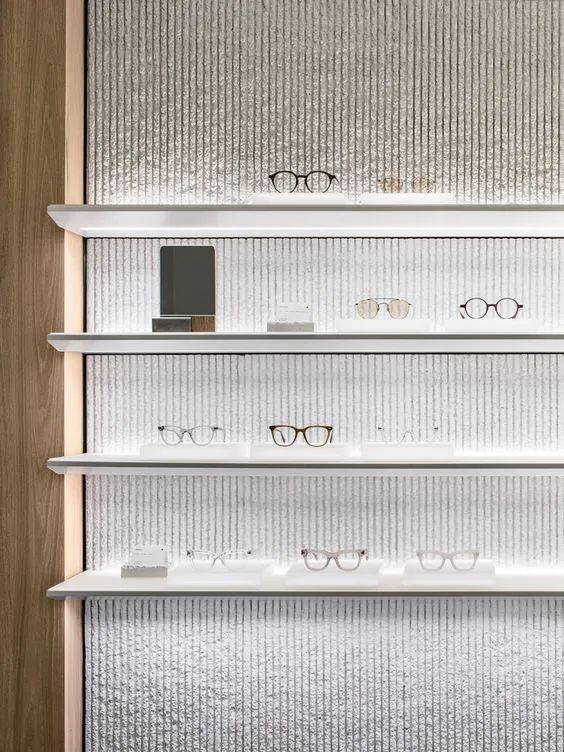

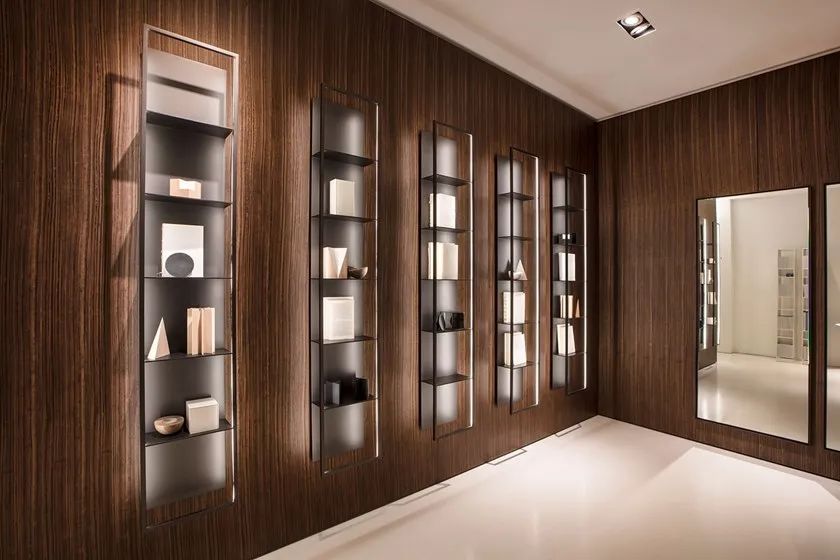

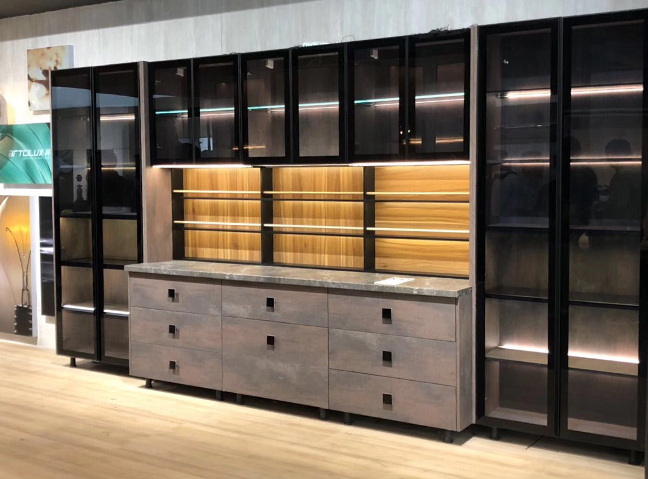

展示柜灯带

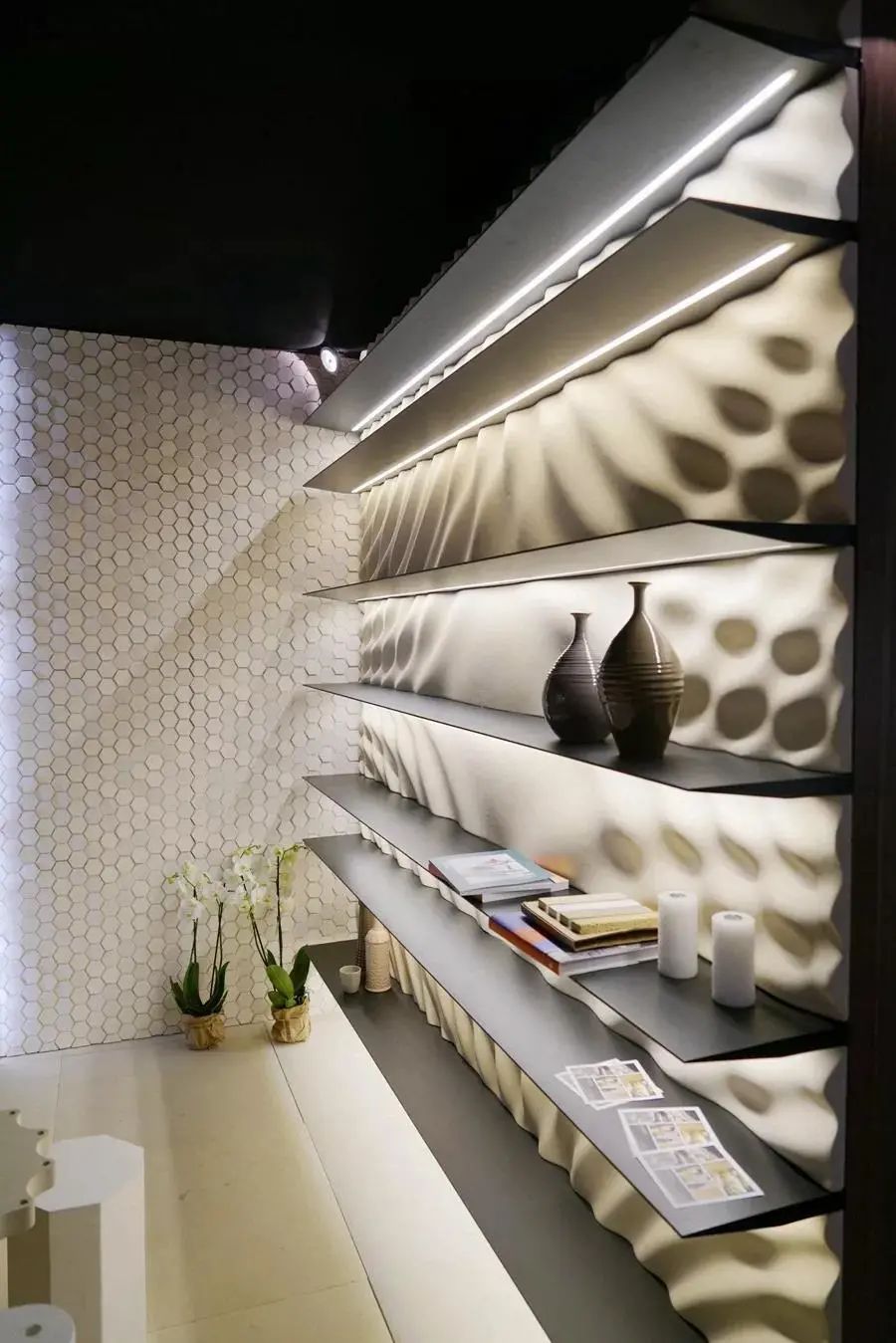

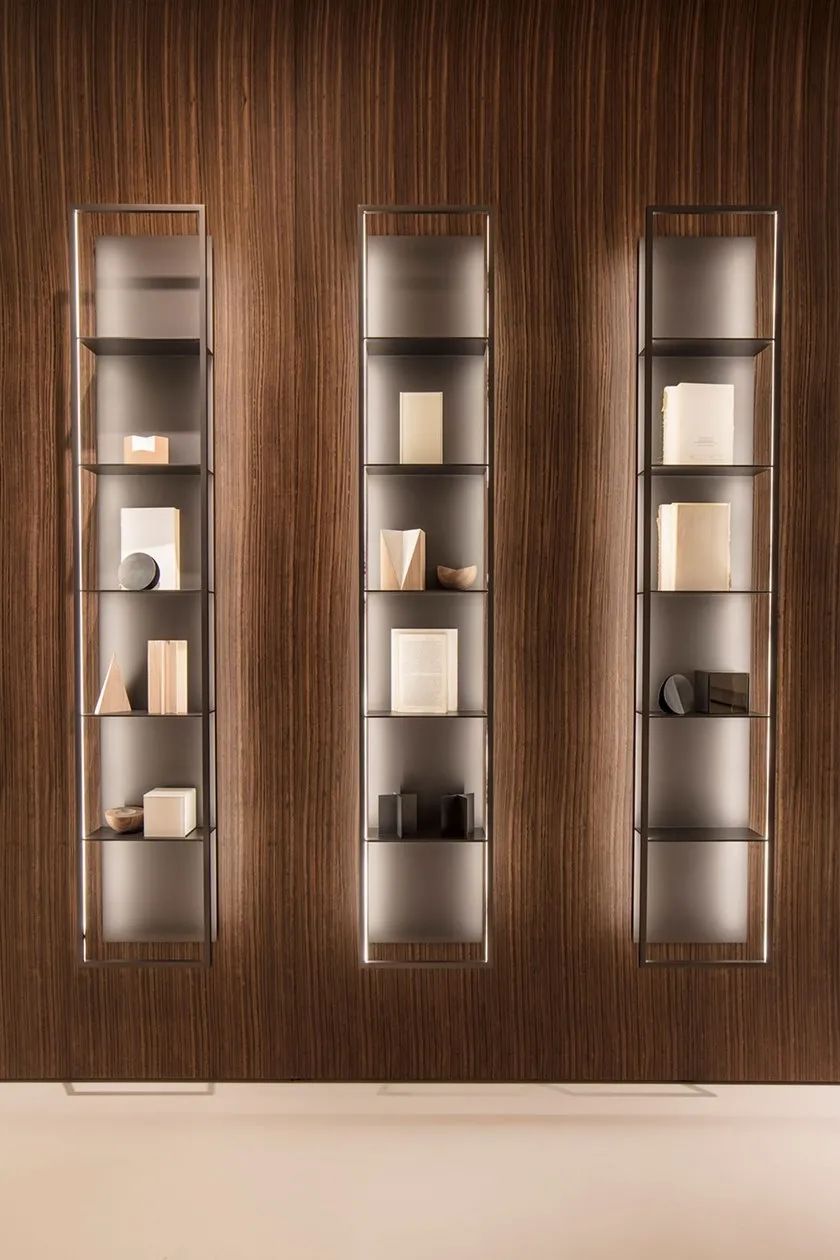

金属层板灯带

△金属层板柜

02.

层板安装灯带形式

层板安装灯带形式有3种：现场层板定制造型(柜体灯带常规做法)、成品型材灯带/等条(常做柜体嵌入式隐藏灯带)、高端家具配套定制型灯带(高端产品型定制)。

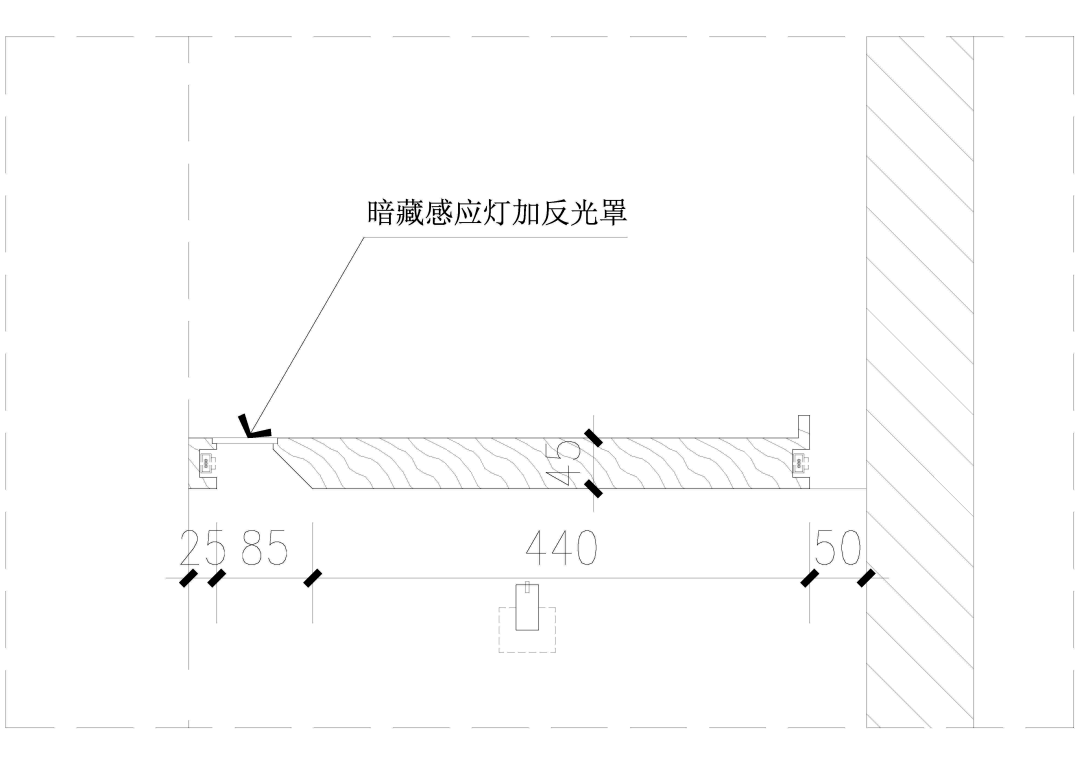

1、现场层板定制造型

可根据设计需求自由定制造型角度安装暗藏灯带。

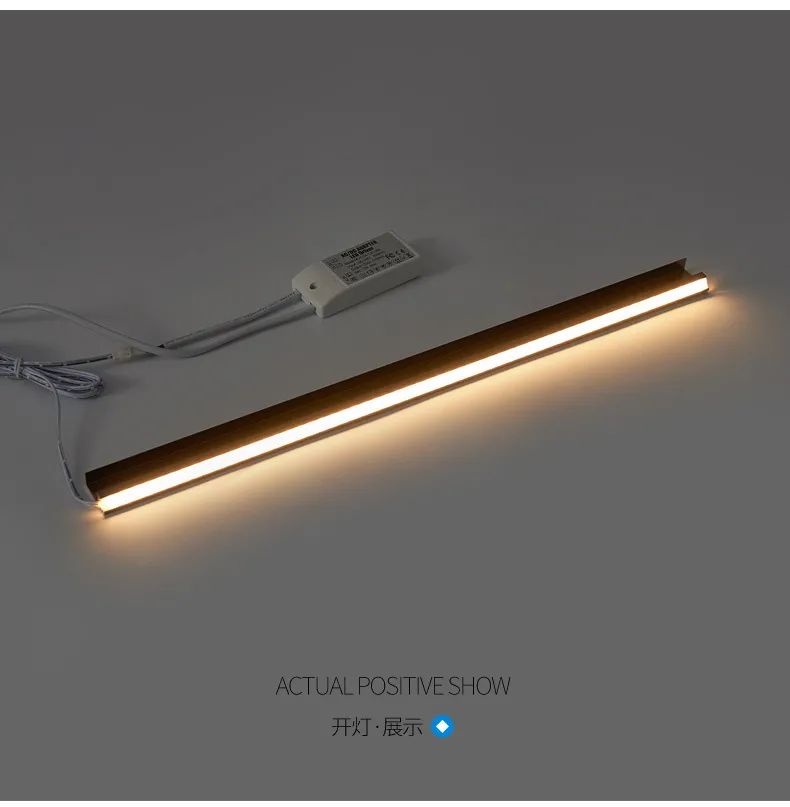

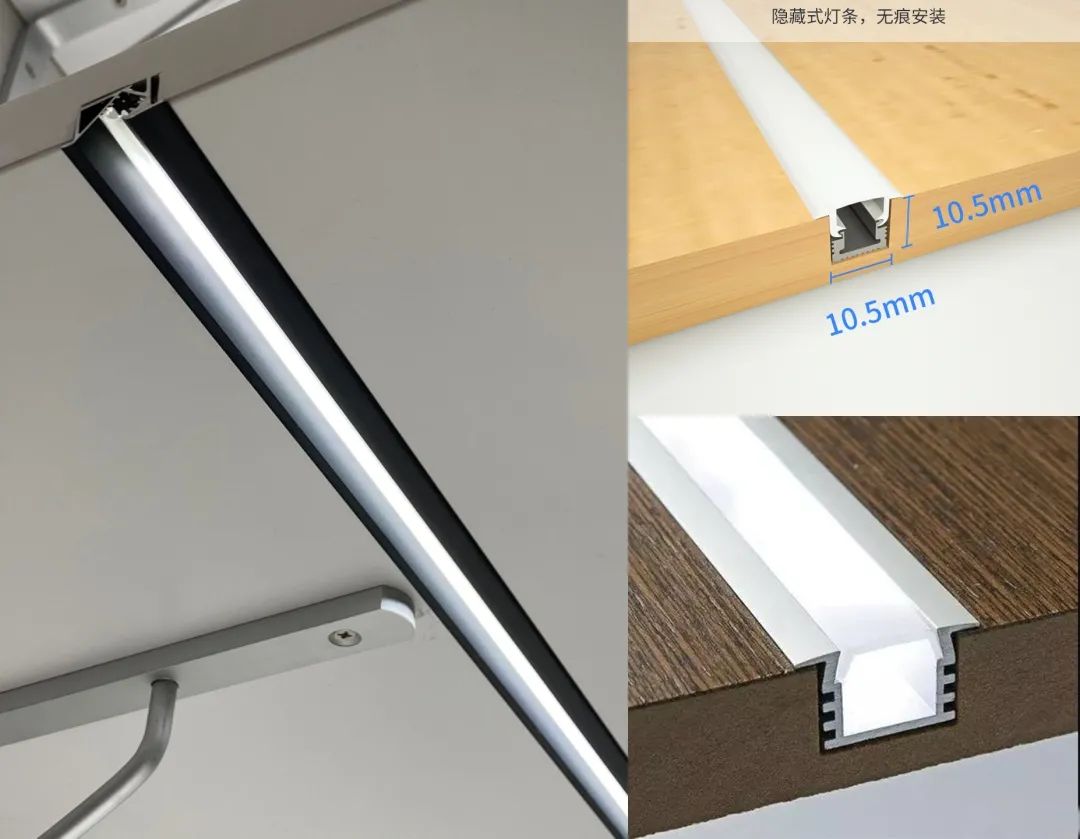

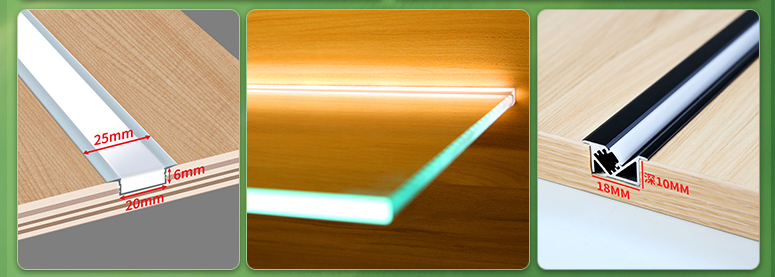

2、成品型材灯带/等条

灯带开槽嵌装，形式多样，安装简便。

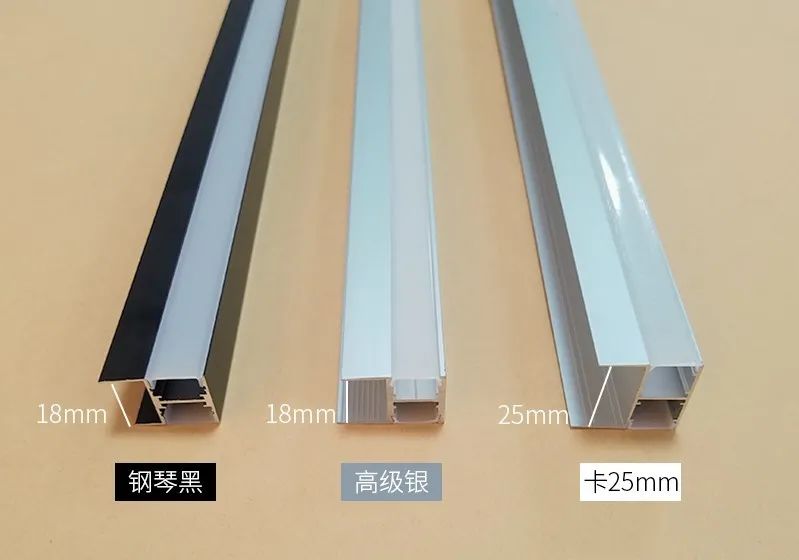

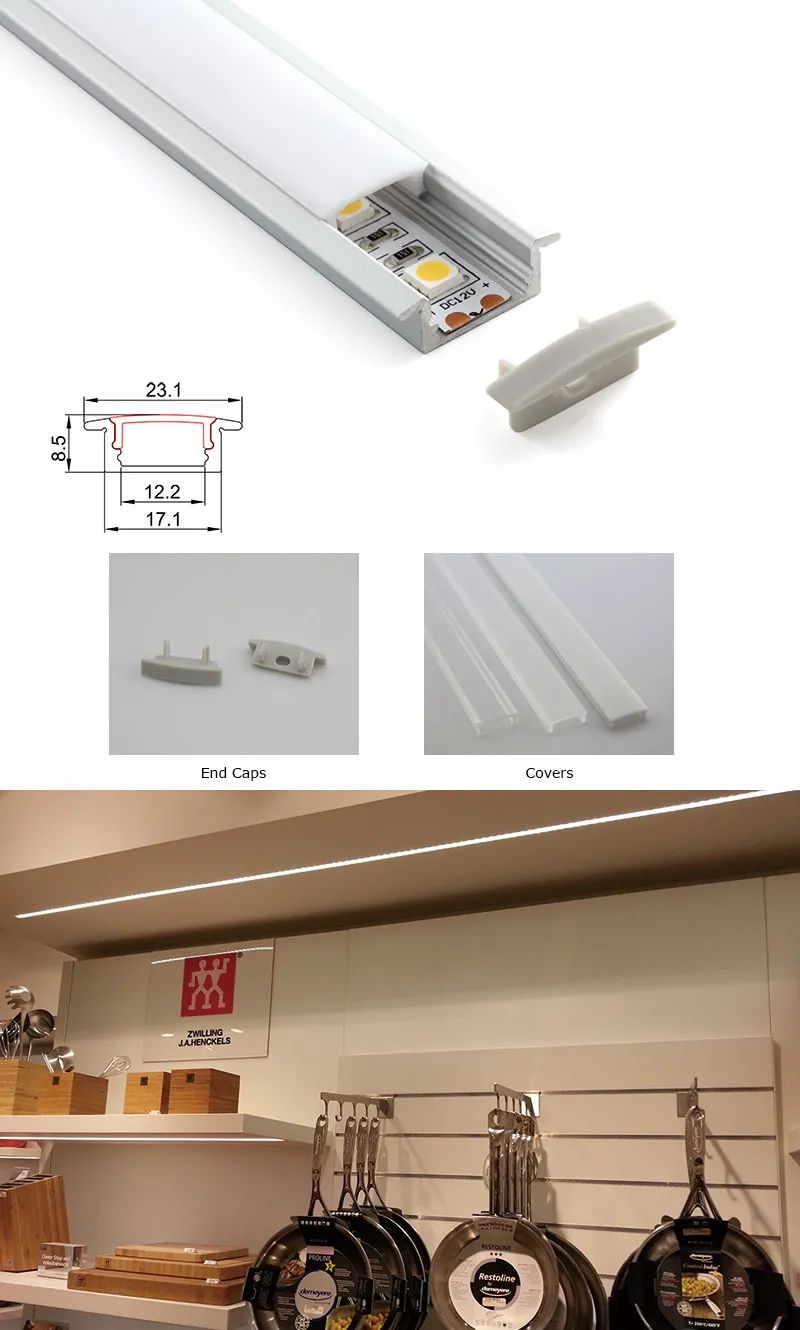

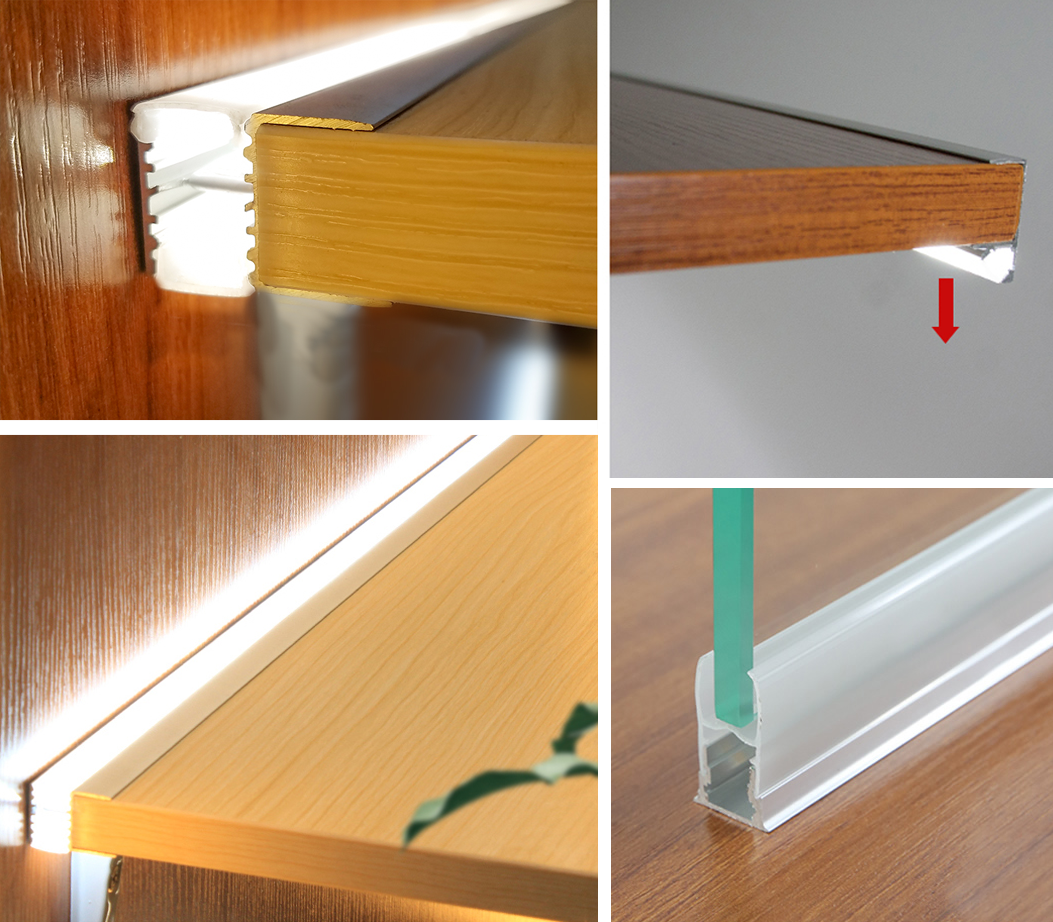

铝材灯带上下打光，嵌入式斜出光，卡玻璃灯带，出光效果均匀，多种型号规格安装方便。

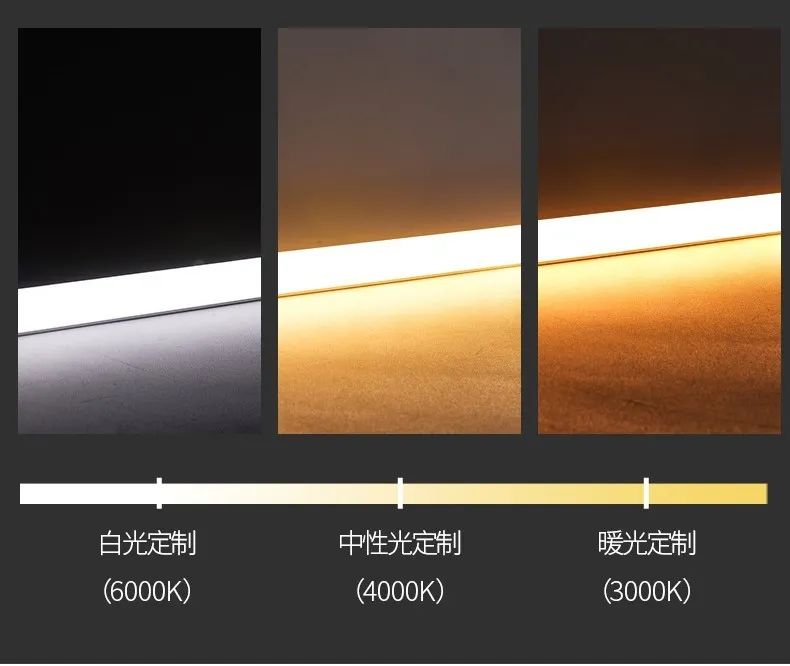

△灯带定制色温

3、定制型灯带

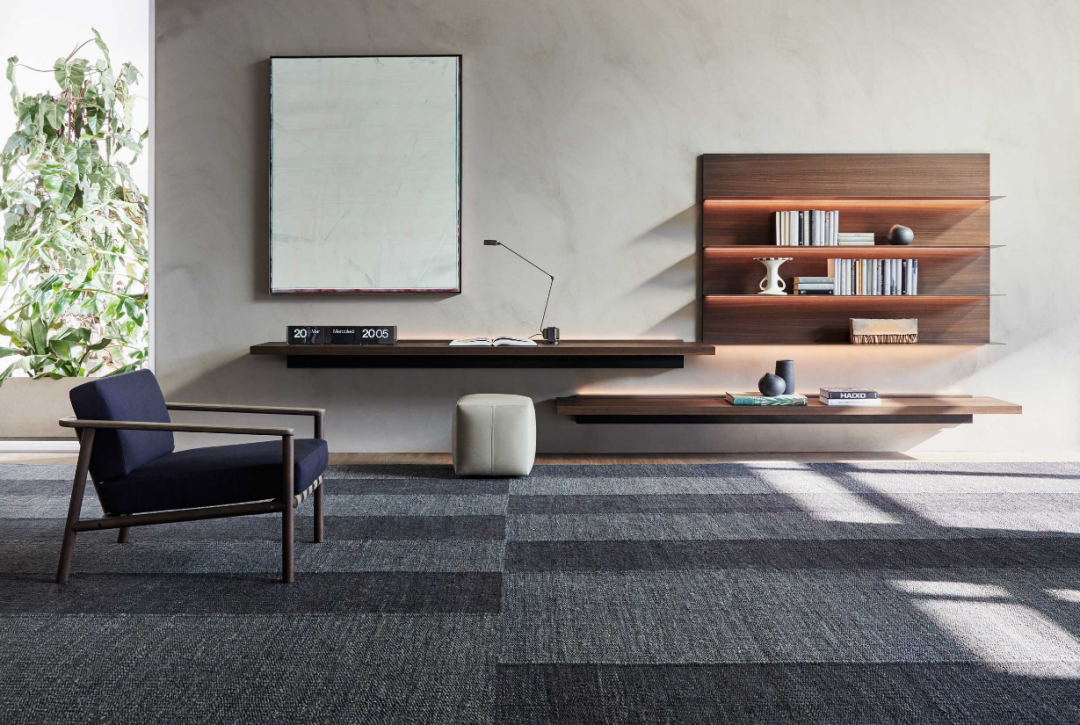

像这种金属层板灯带，就属于高端品牌、定制家居系统，将灯光和极简结合在一起，追求极致的细节和完美体验。

03.

层板灯带落地安装及维护

说完了层板灯带安装的效果，接下来咱们看看安装落地环节。

△层板灯带落地效果

1、层板灯带现场安装详解

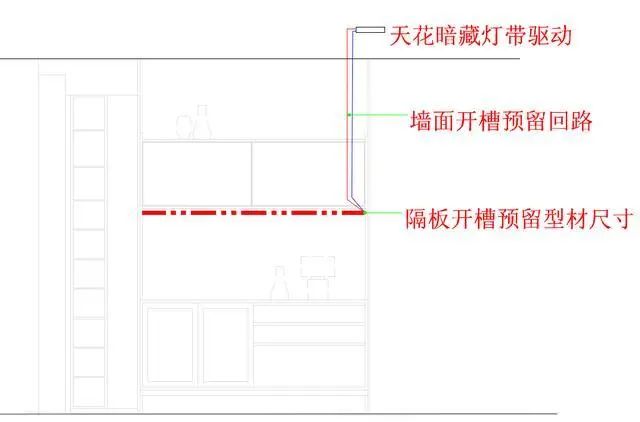

a、根据图纸尺寸在层板开槽预留接线在槽内(一般线槽开在靠内侧的侧边)。

△开槽预留电线

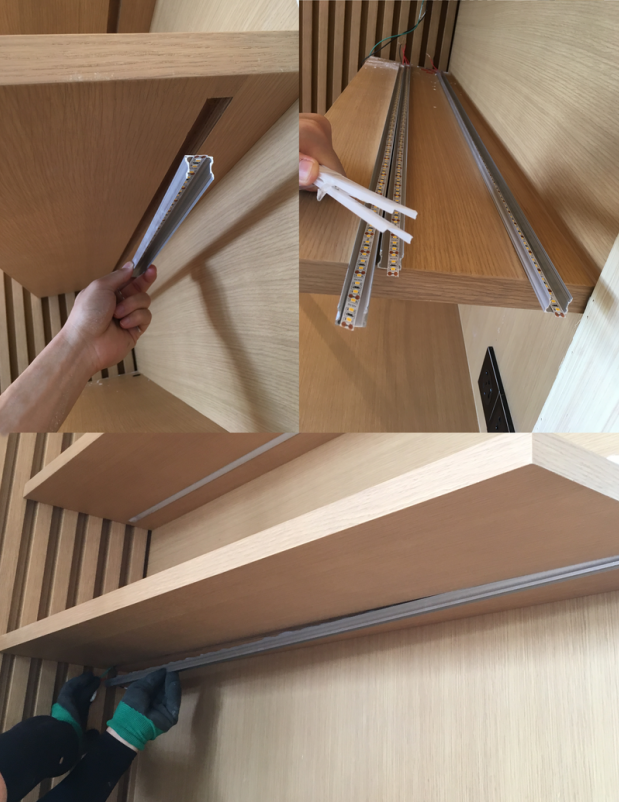

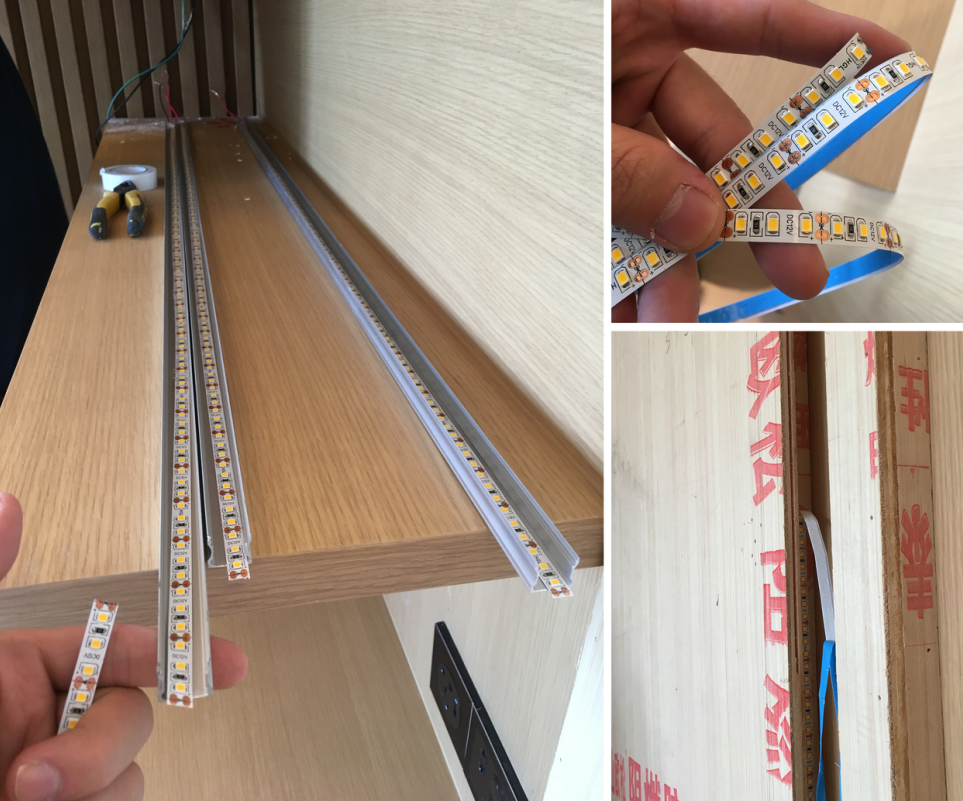

b、根据线槽尺寸，切割好铝型条和LED灯条长度，led灯带焊接线，撕开背胶贴纸直接粘在铝槽内。

△裁剪灯条和铝槽长度，灯条接线，撕开背胶粘接灯带

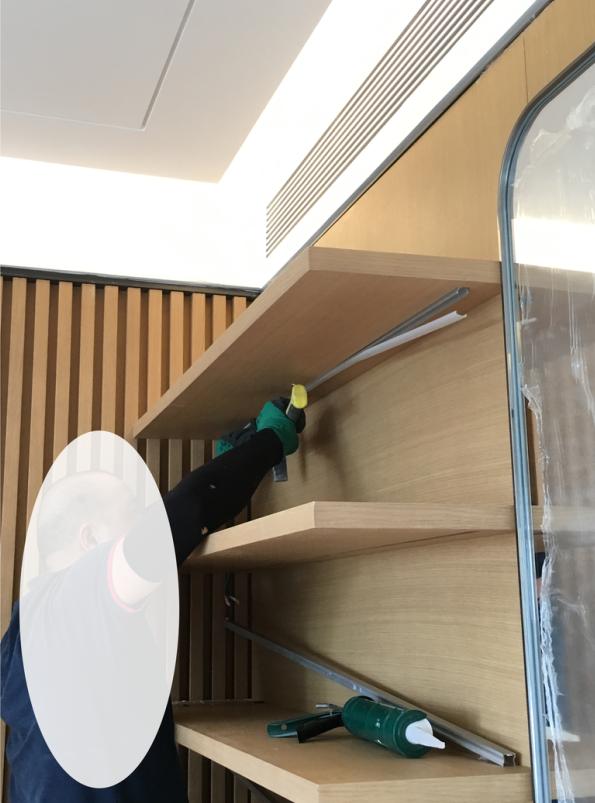

c、接线：led灯带和预留的电线连接，绑绝缘胶带防止漏电，铝槽背面打上中性硅酮密封胶，铝槽灯带粘到层板槽内，用塑胶锤将透光盖板轻轻敲打卡进铝槽内，整体均匀敲打将灯带调平也增加胶粘的粘结性。

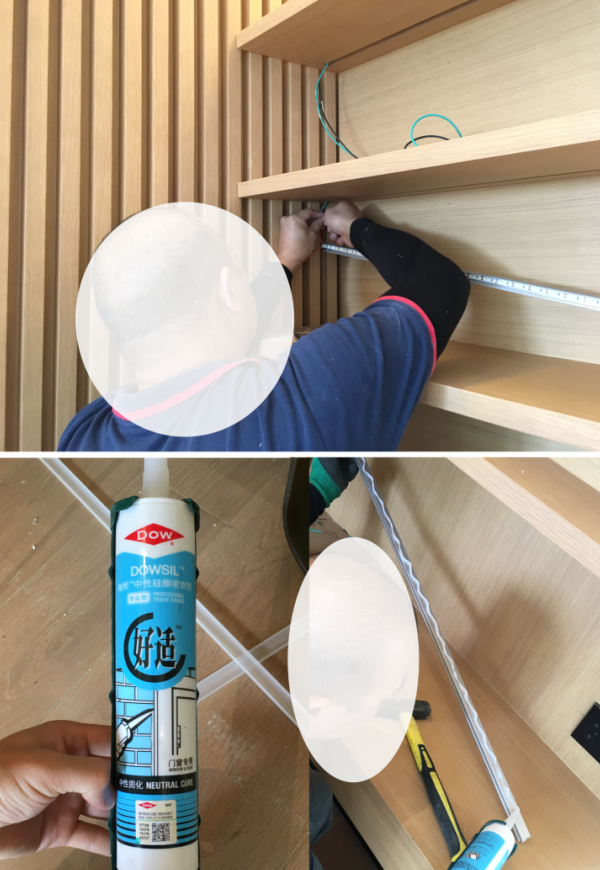

△灯带接线，铝材背面打胶

嵌入铝条灯带，加透盖板塑胶锤轻敲调平，如果是铁锤建议用一块小木板垫在前面再敲打木板，避免破坏透盖板影响出光效果，最后做通电测试。

d、尺寸与检修

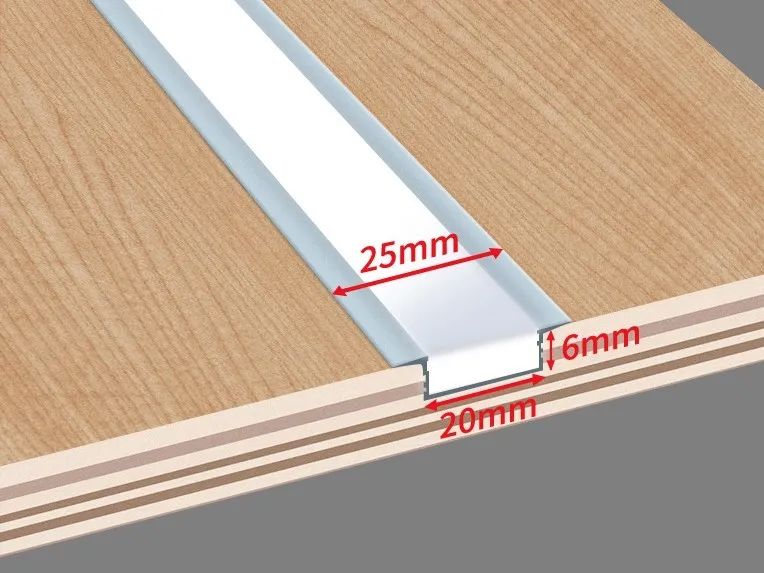

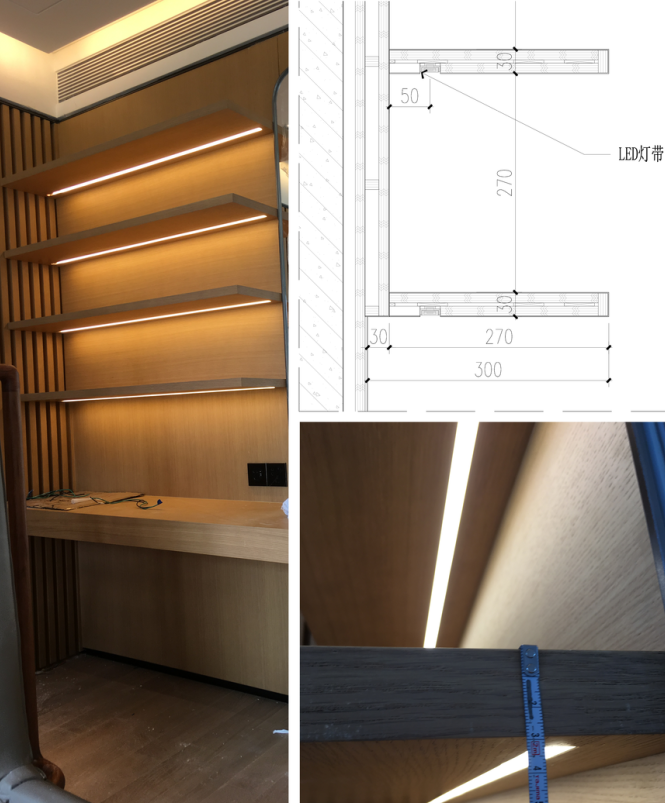

这里层板厚度30mm(根据设计尺寸可调)，开槽尺寸10mm~(根据铝槽的尺寸可调)。

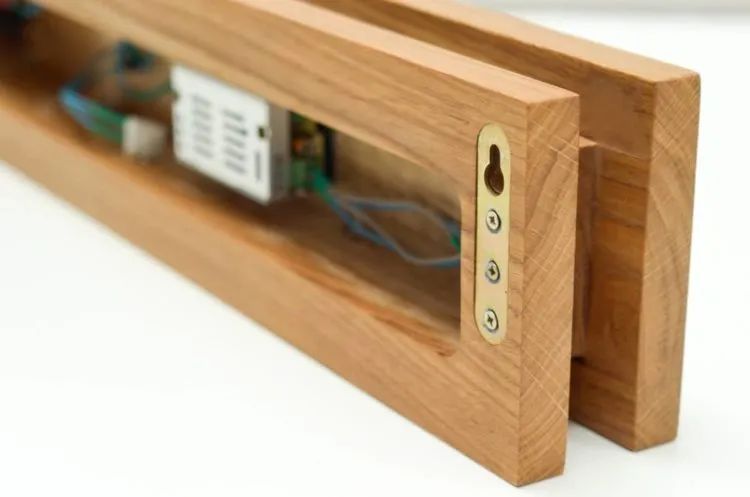

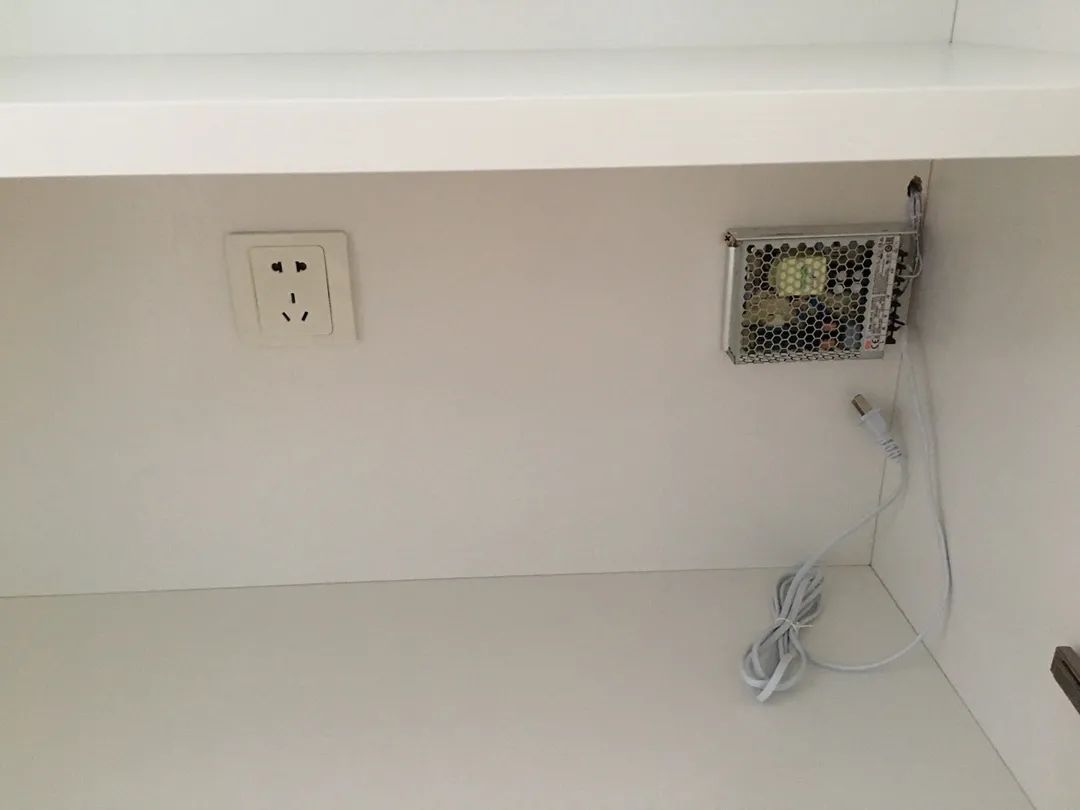

层板上没有柜体隐藏驱动电源/变压器怎么办？这里师傅解惑说：变压器已经提前预留在检修口附近，方便检修。

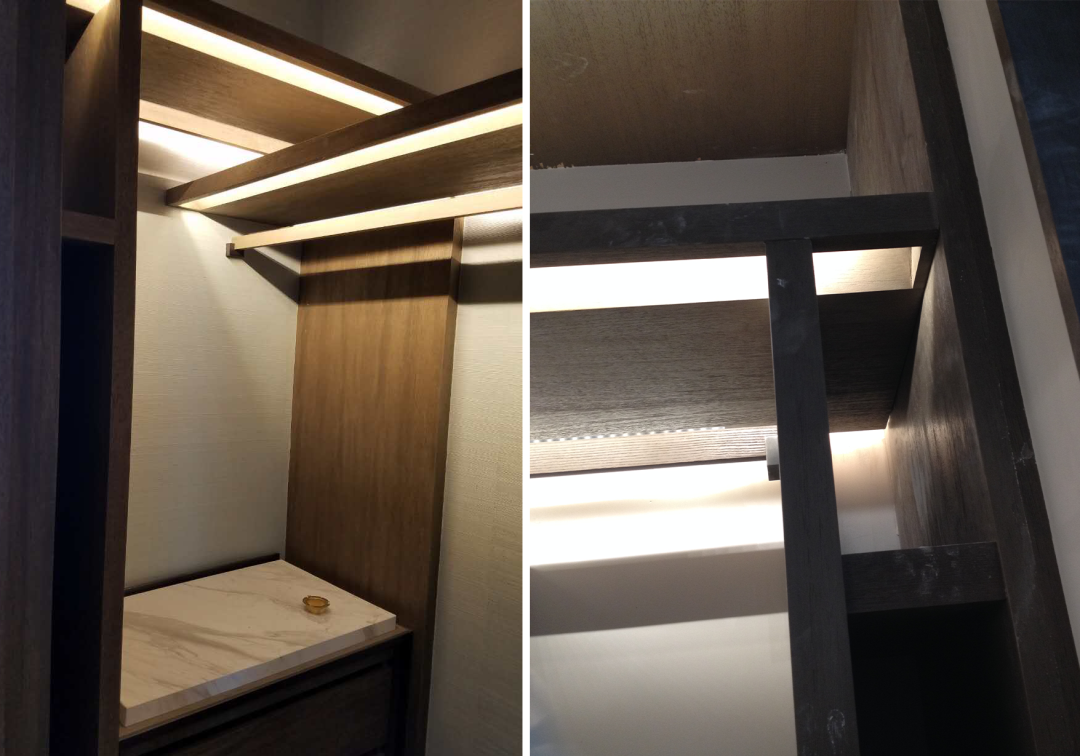

2、衣柜灯带安装

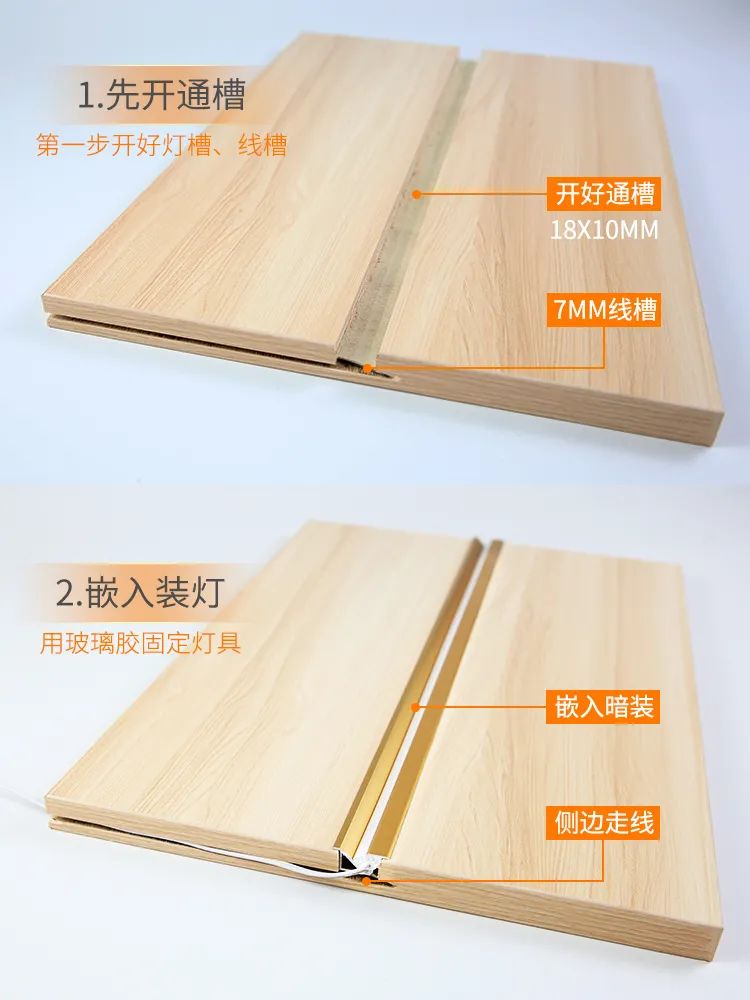

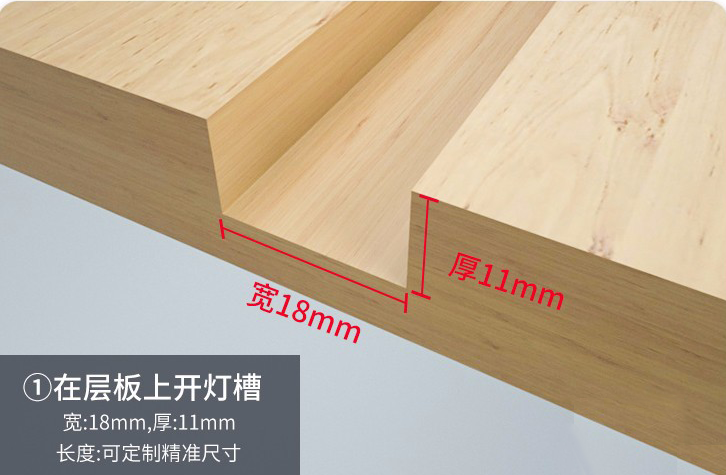

a、根据采购的衣柜灯的尺寸在衣柜板子上开好槽

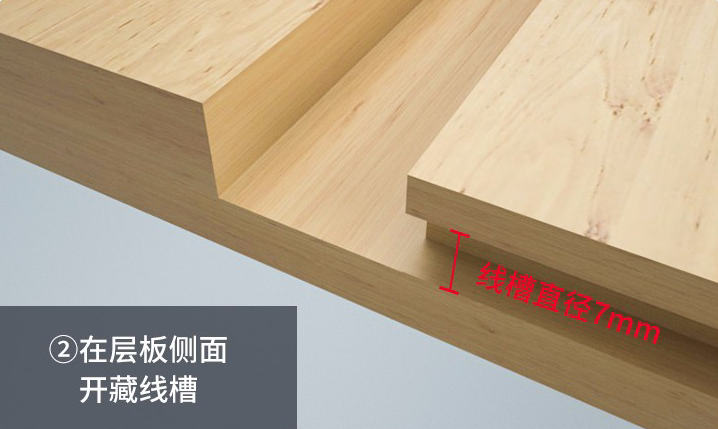

b、在层板侧面开藏线槽

c、用玻璃胶固定灯体及侧面走线

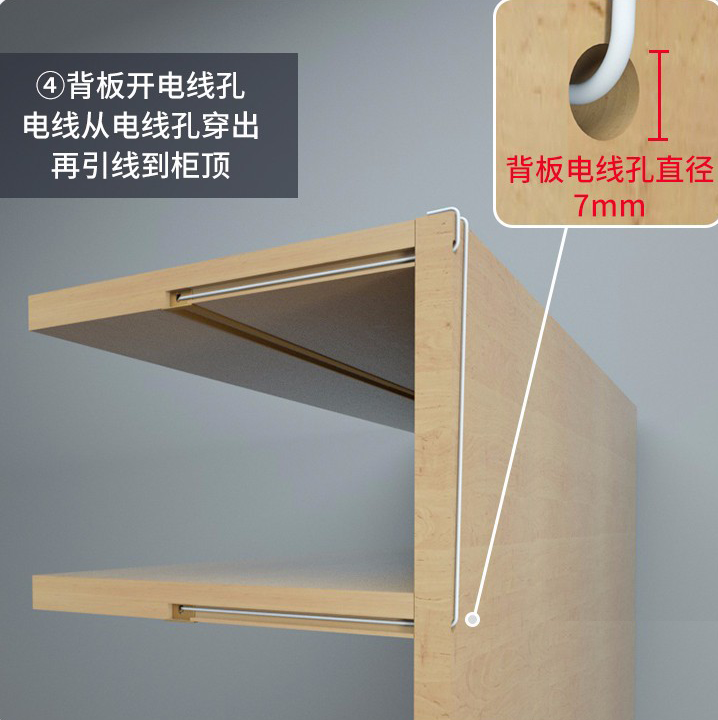

d、背板开穿线孔

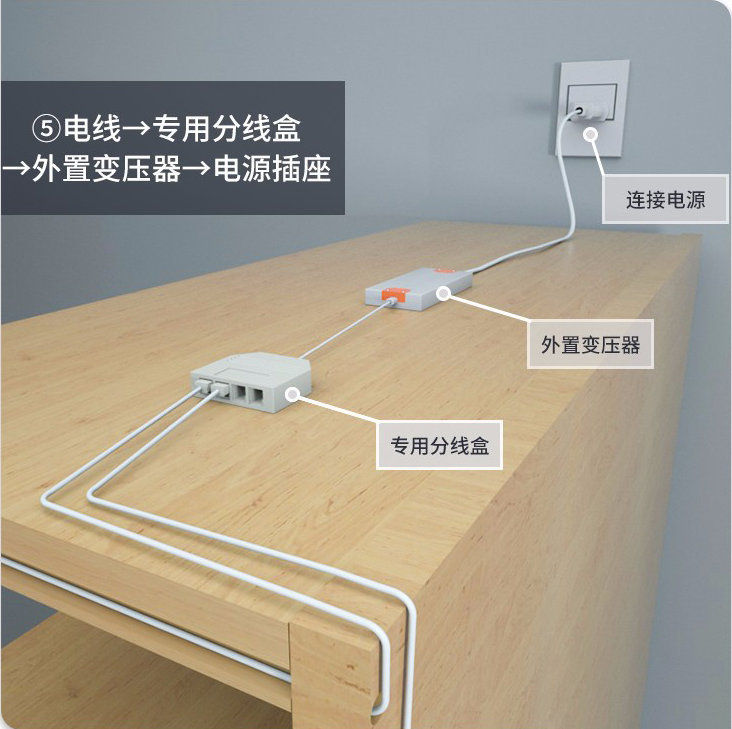

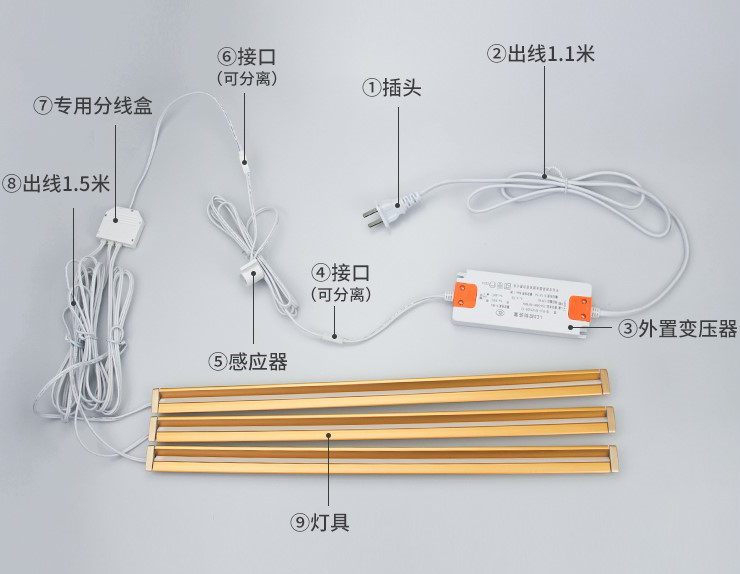

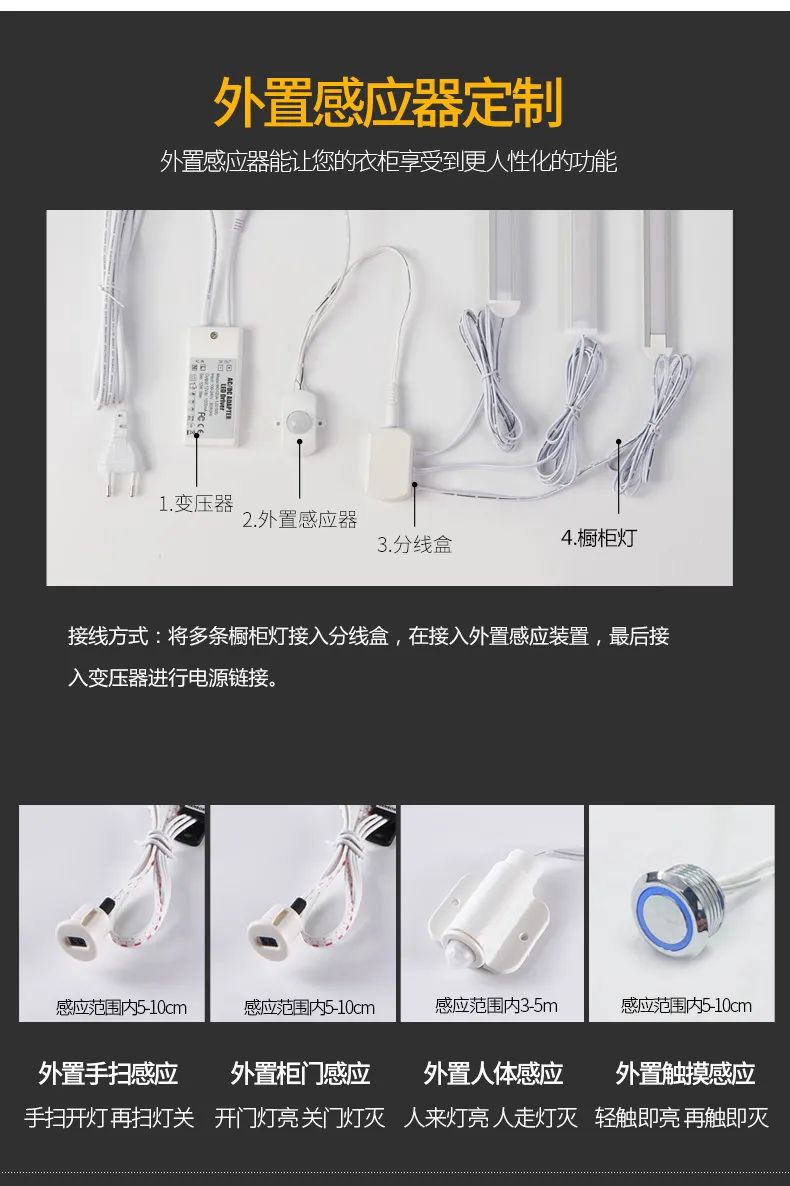

e、通过电源或者变压器连上灯带：灯带→分线盒→开关感应器→驱动电源/变压器→接线电源

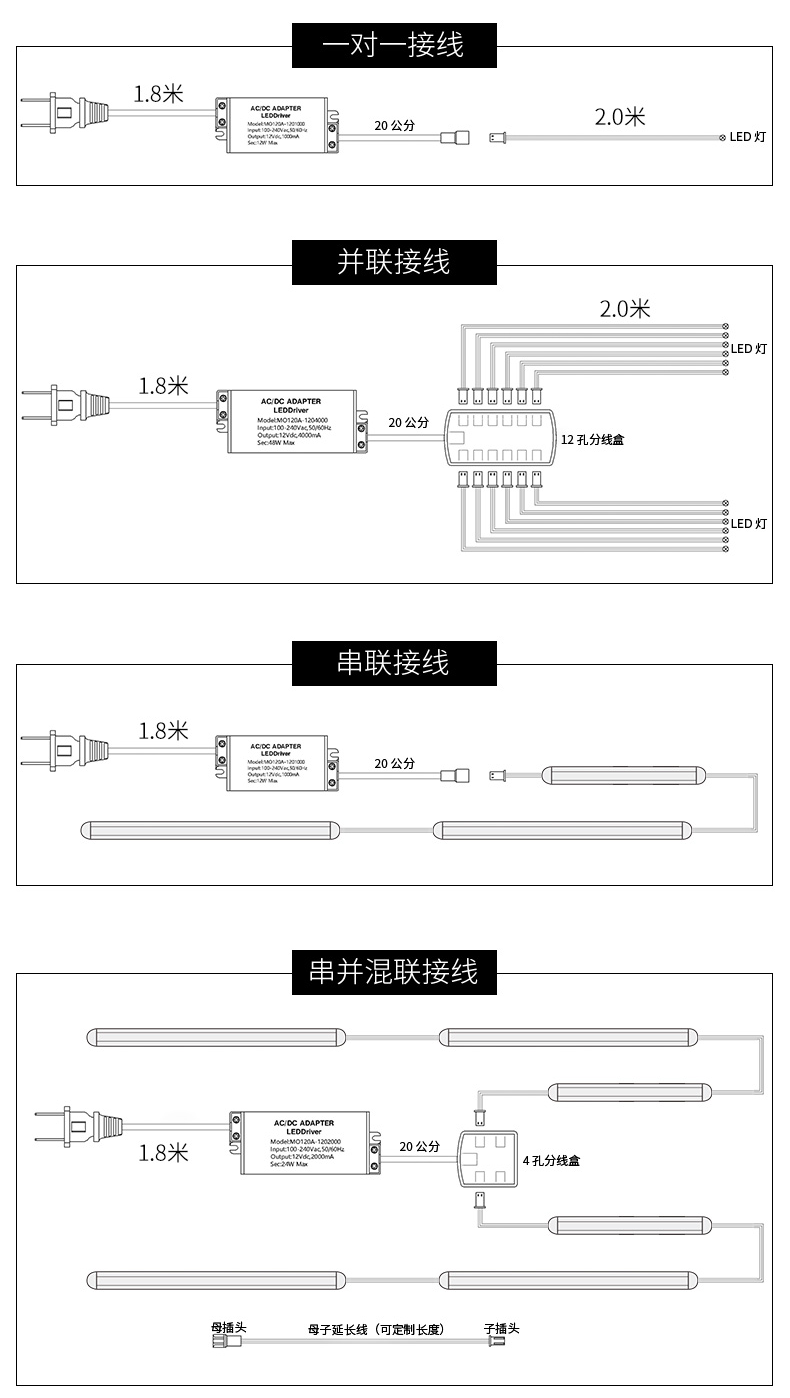

f、单条灯带一对一连接，多条灯带可通过分界盒并联接线/母子延长线接长(可定制长度)

g、感应装置：外接感应装置，多种开关控制模式，使用更加便捷。

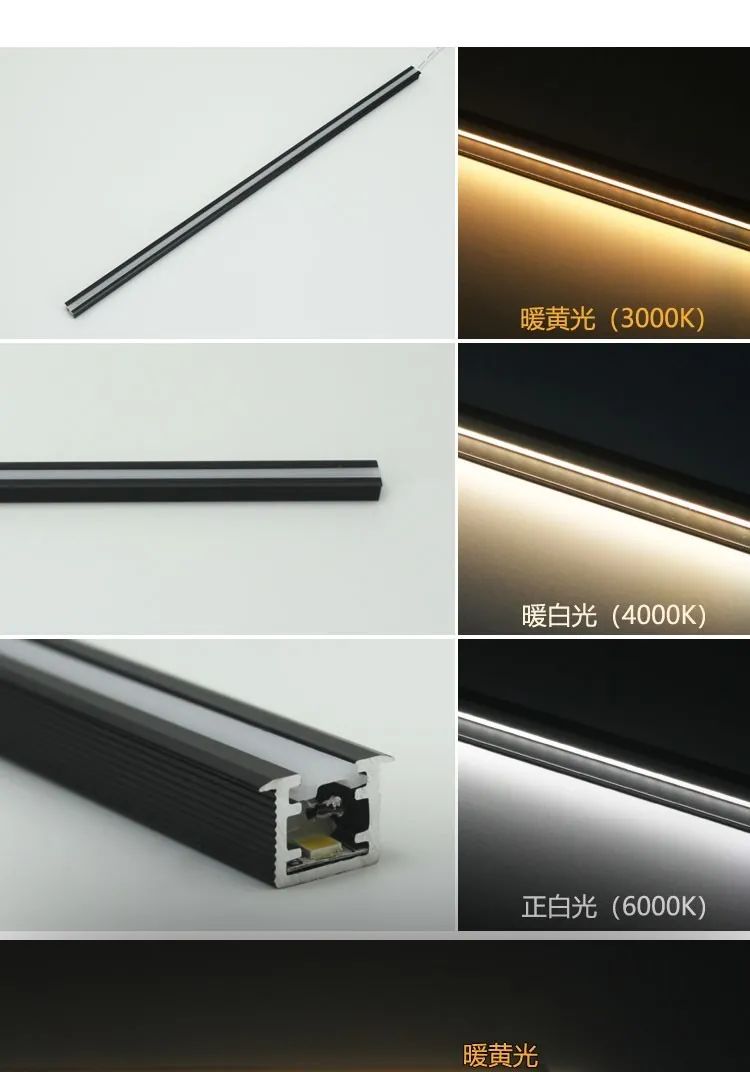

h、 三种灯光可选

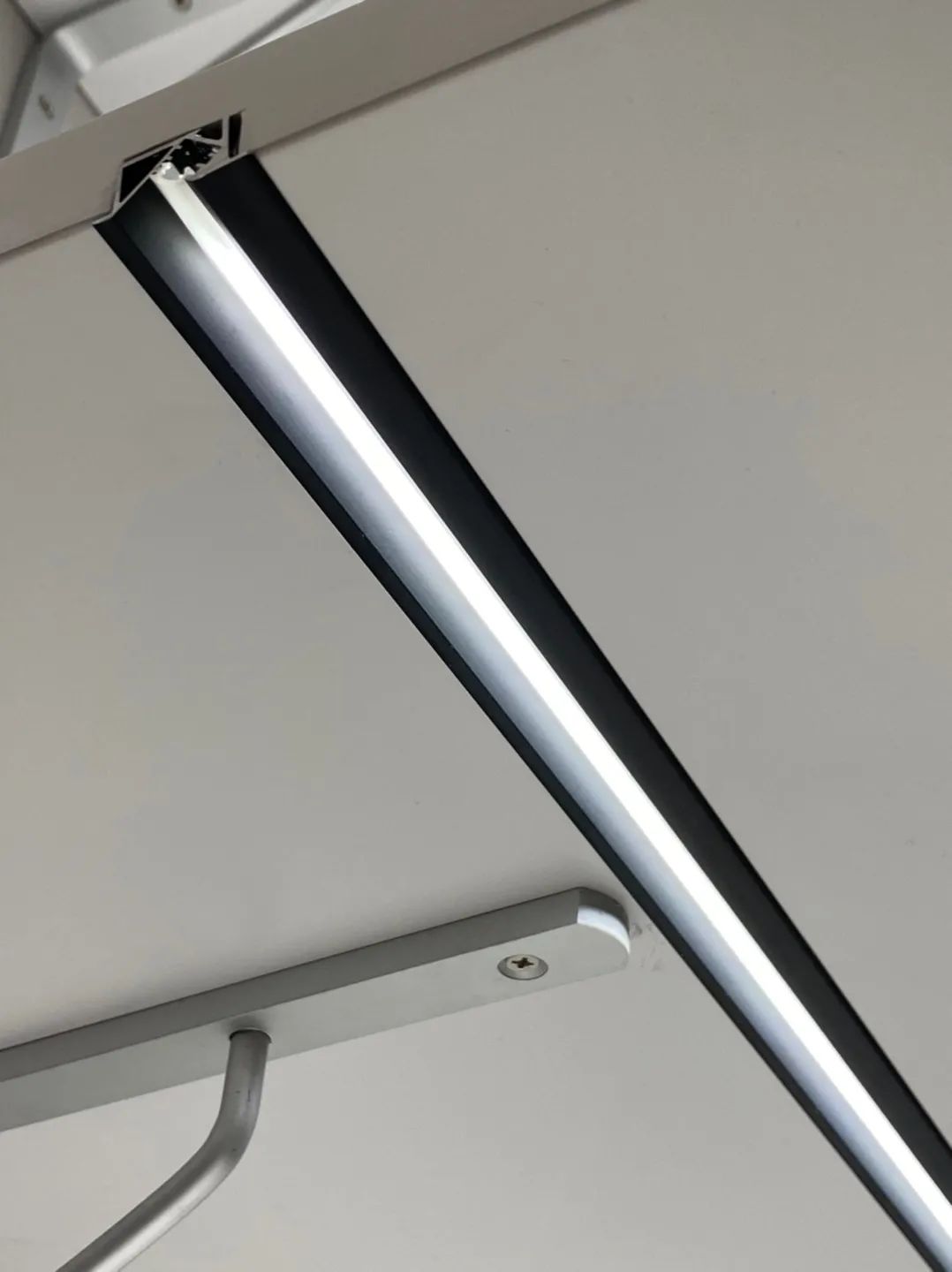

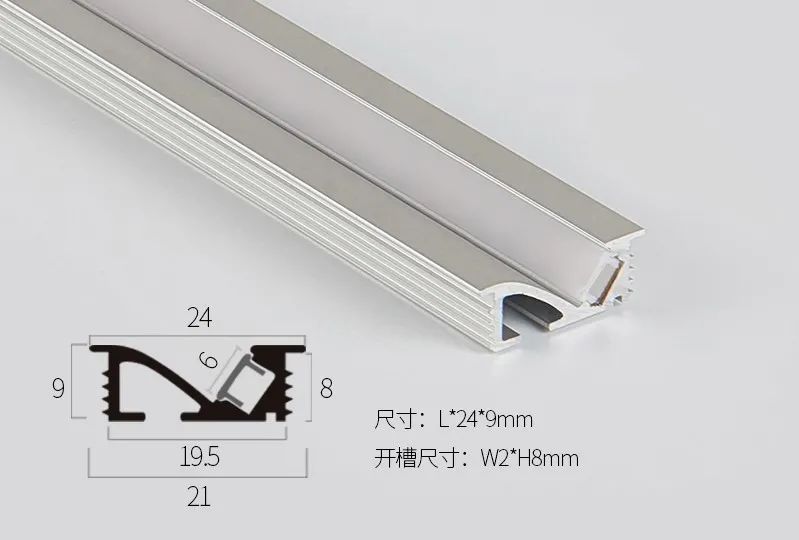

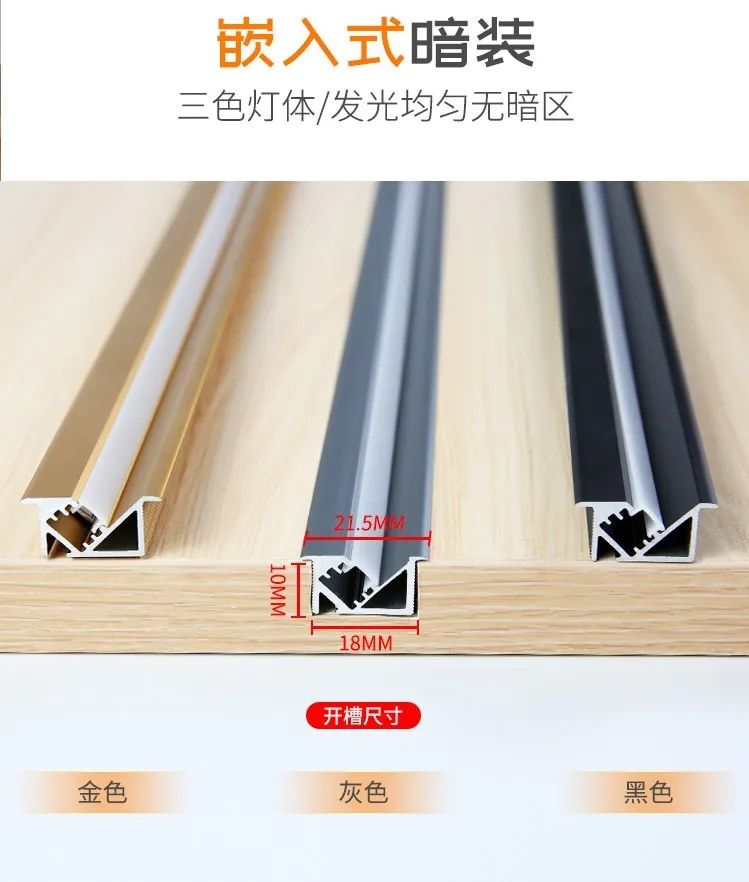

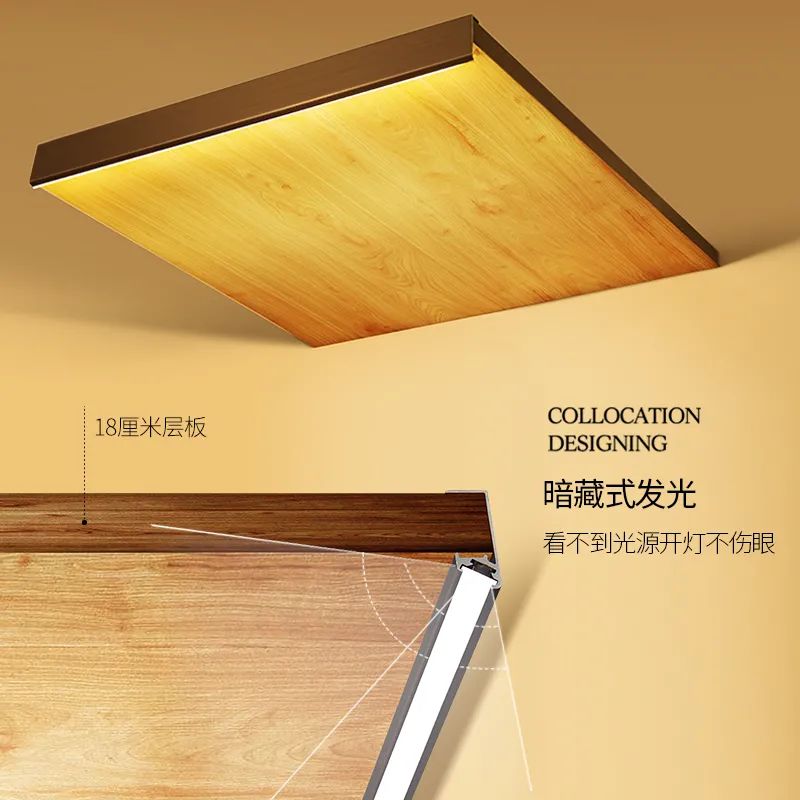

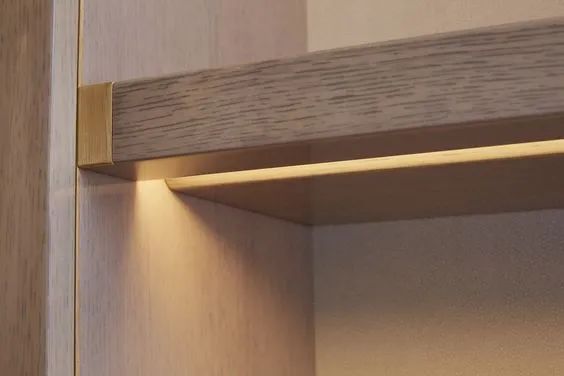

3、暗斜出光

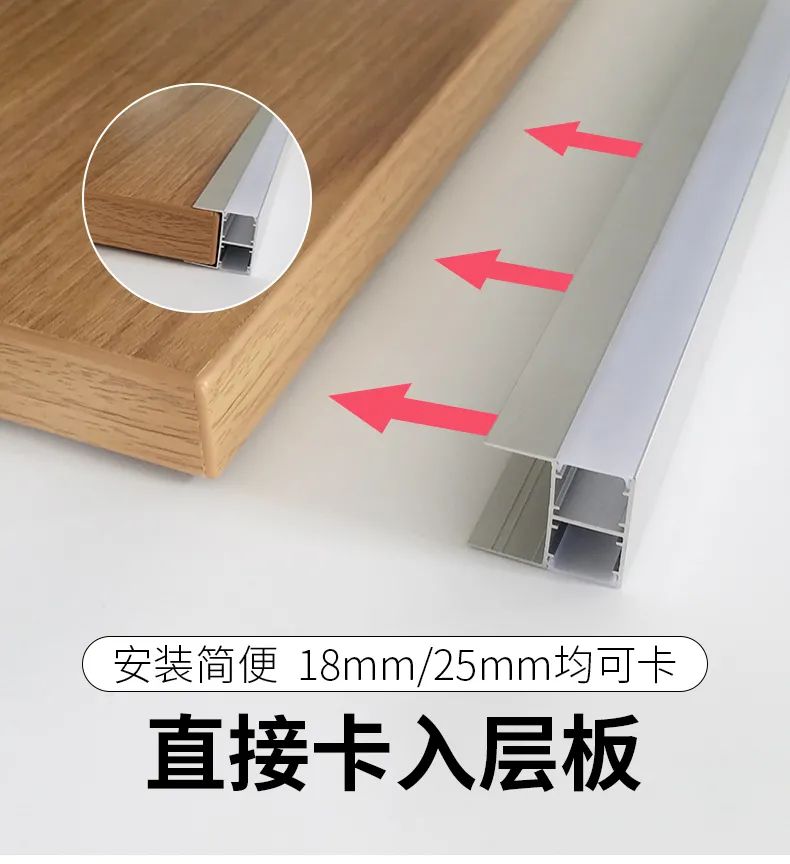

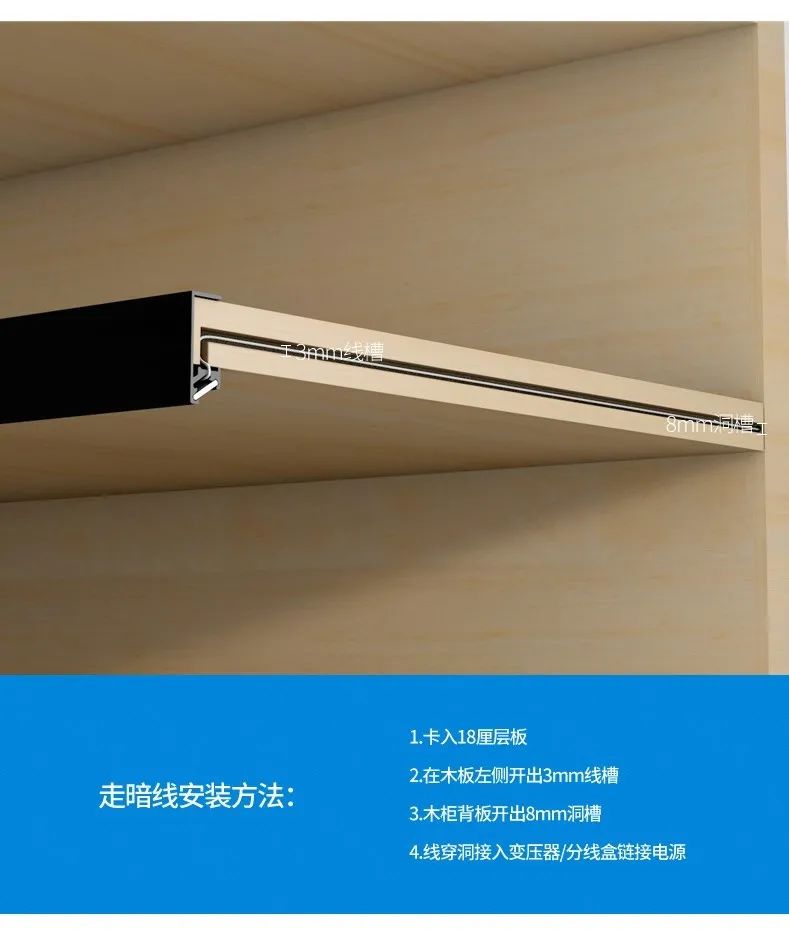

4、包边/卡层板灯

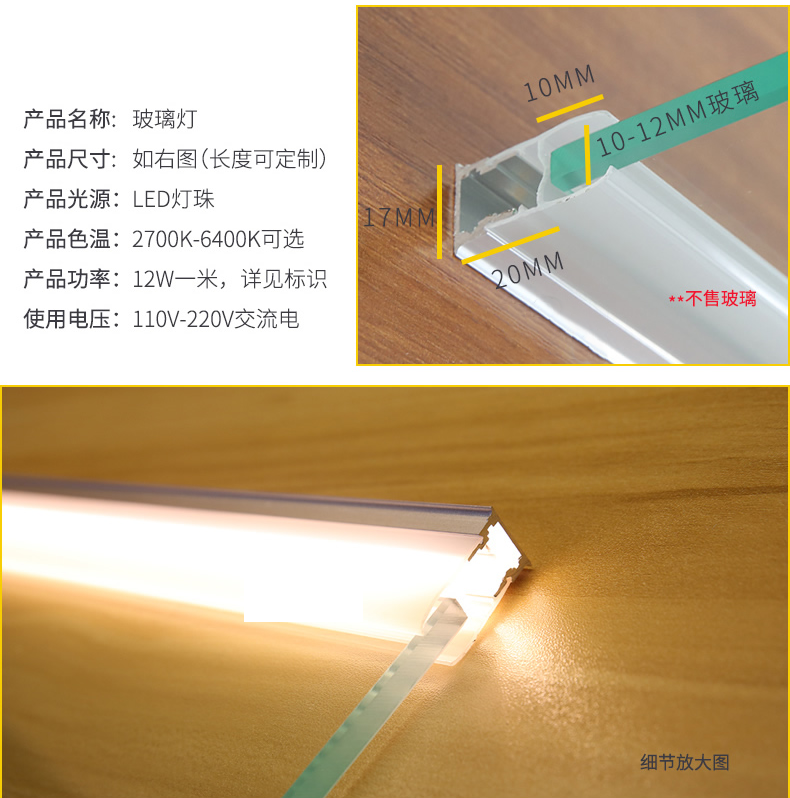

5、玻璃层板灯带效果

6、超薄灯带(定制)

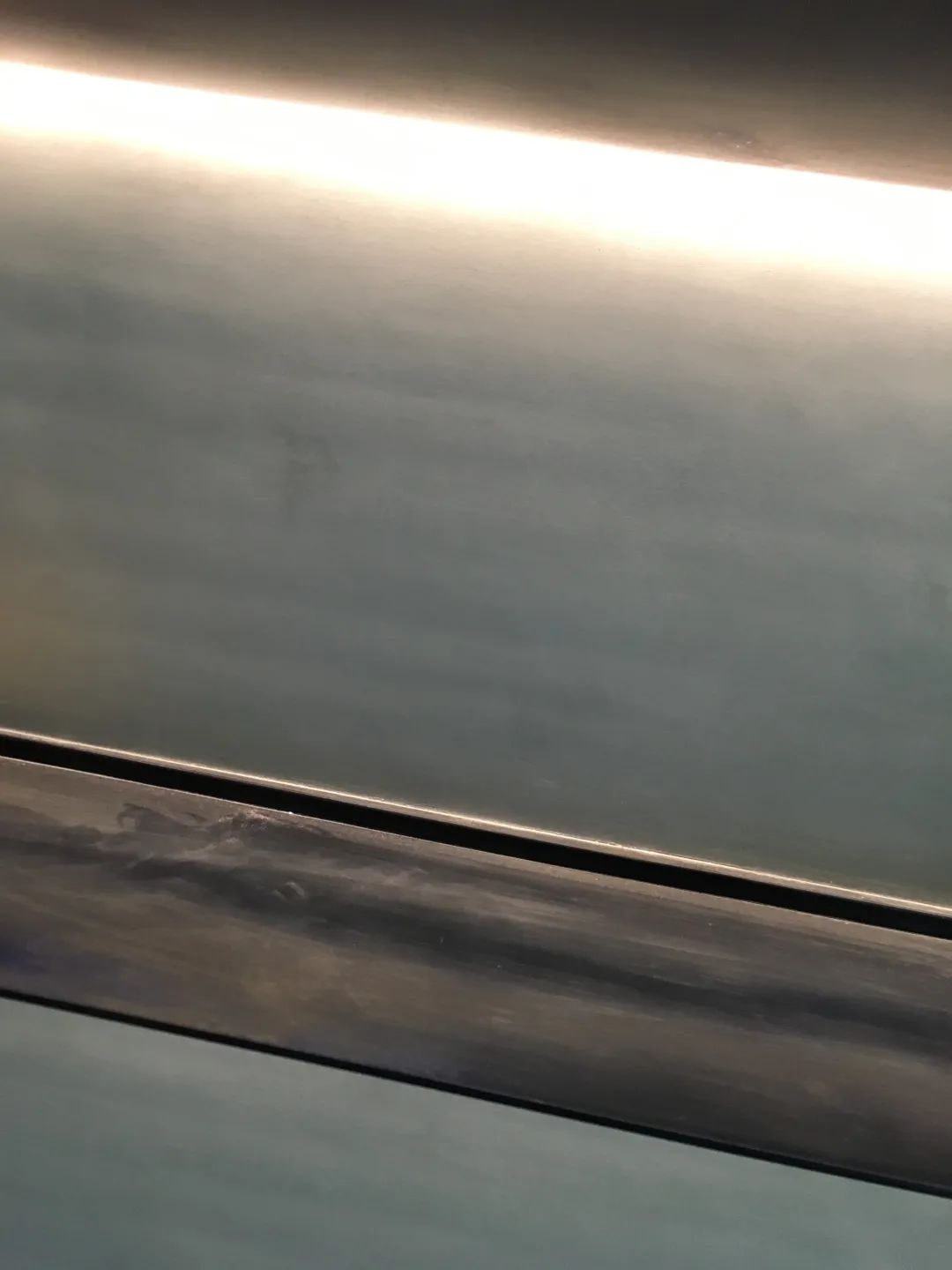

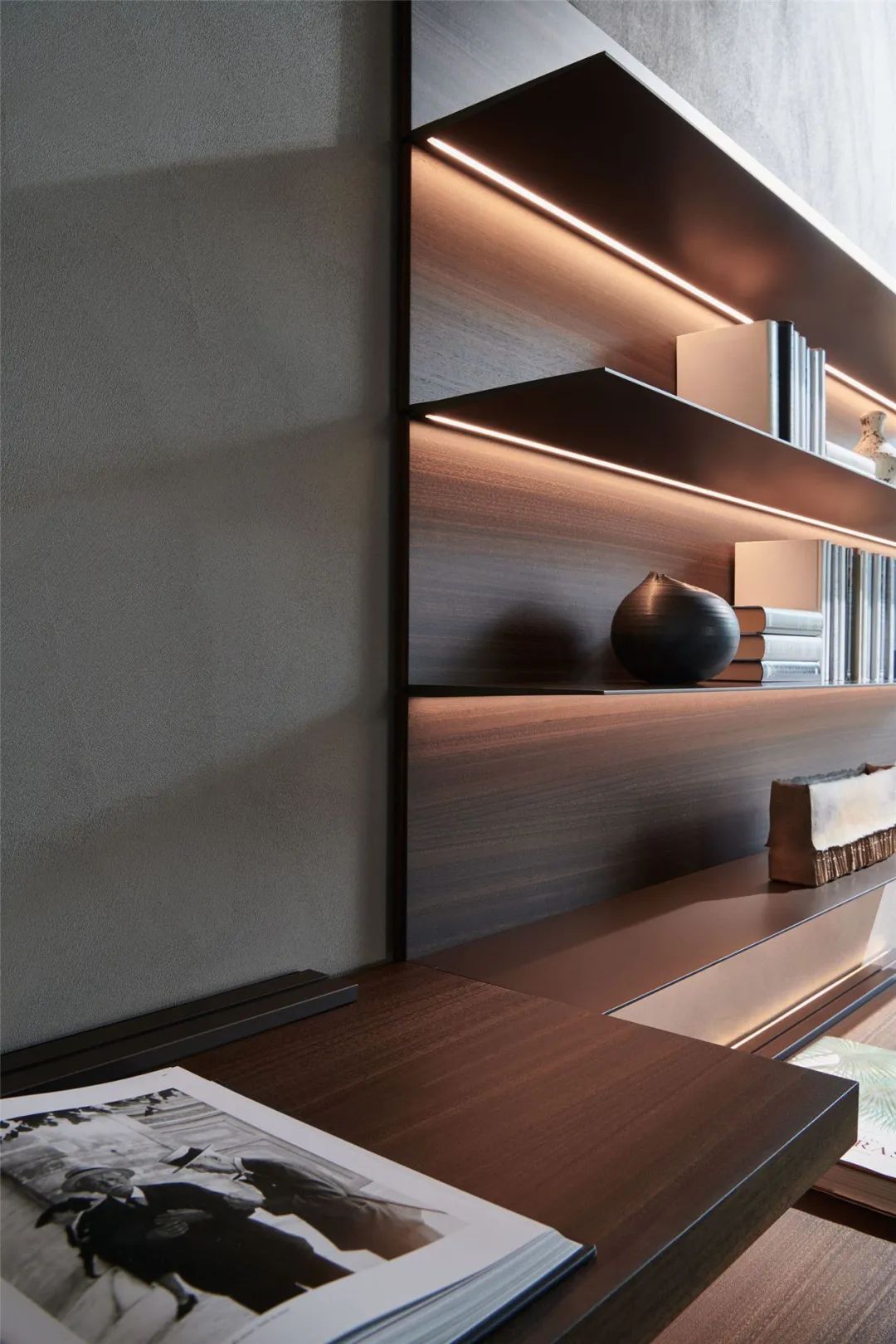

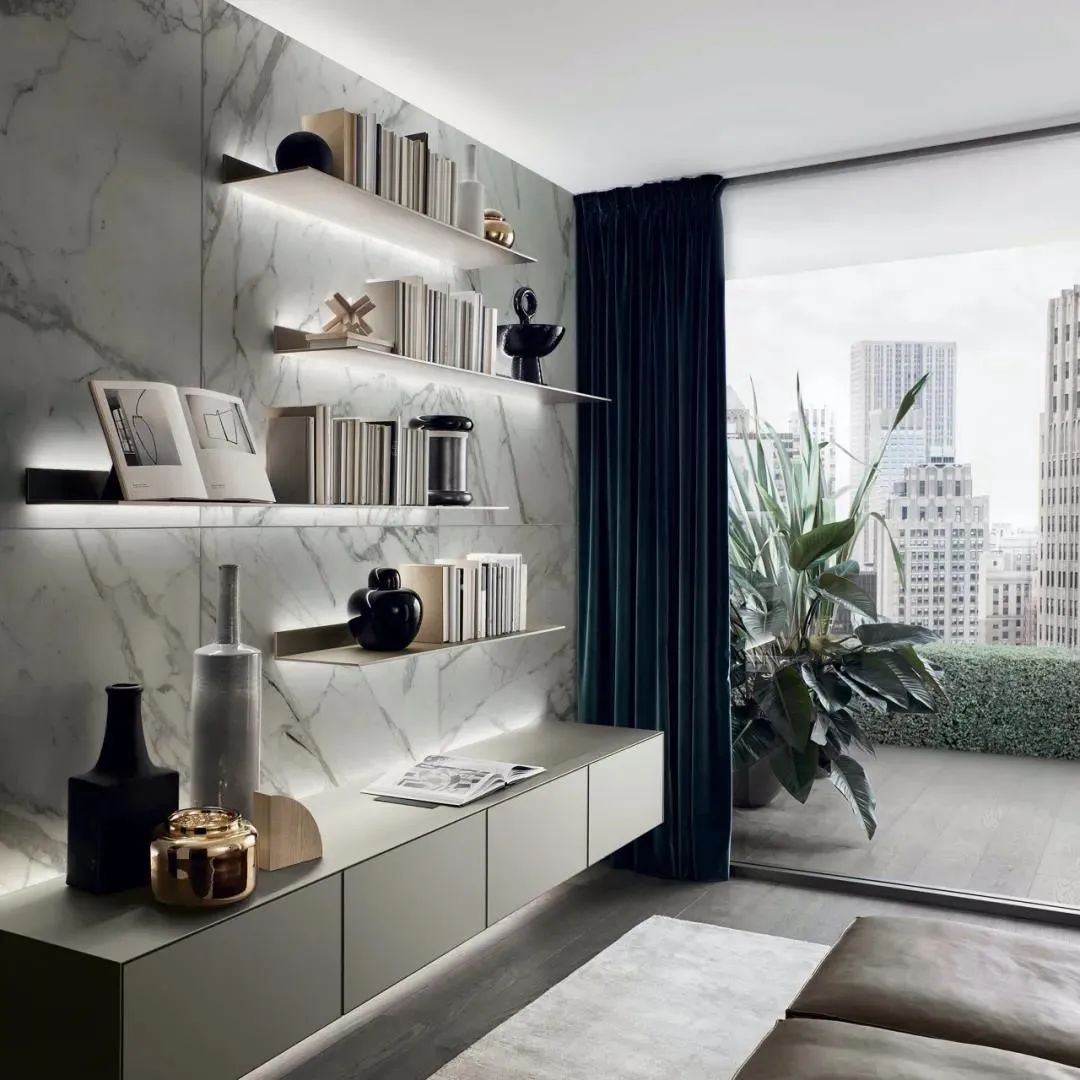

像这种定制高端家具，从正面看几乎是一条线光，看不出厚度，实际是前窄后宽，在金属层板的后部稍宽可以安装超薄型定制的灯带，带来极佳的产品体验和视觉感受。

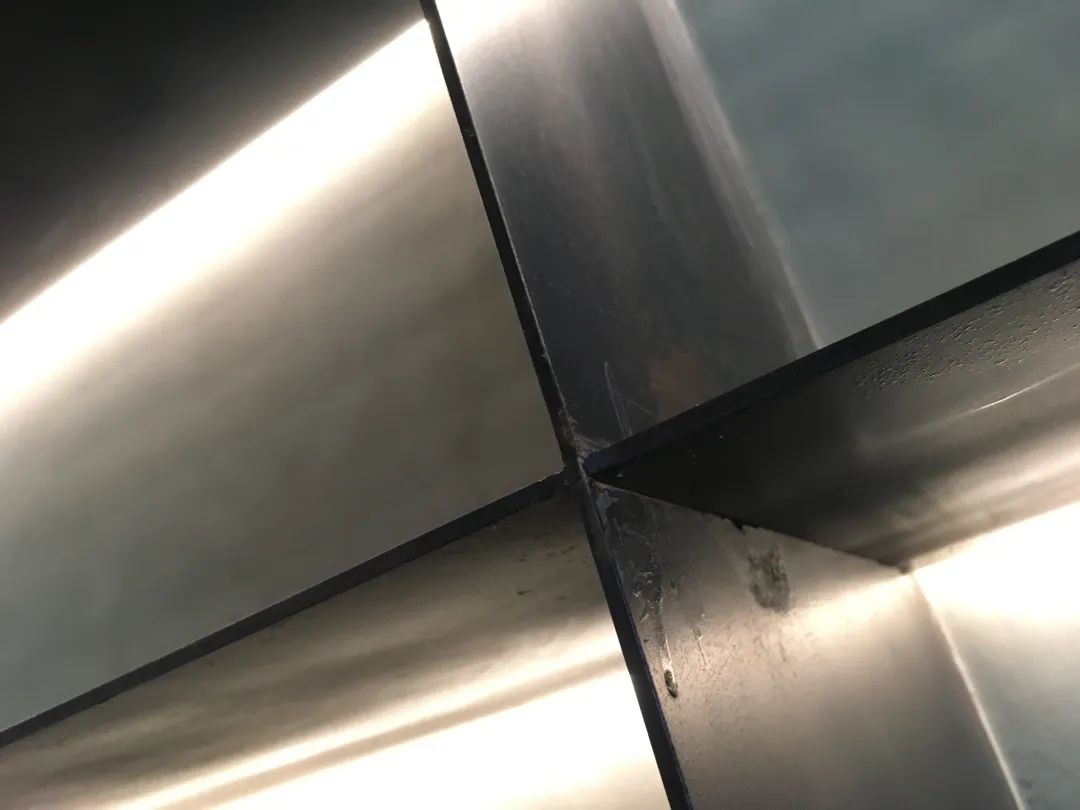

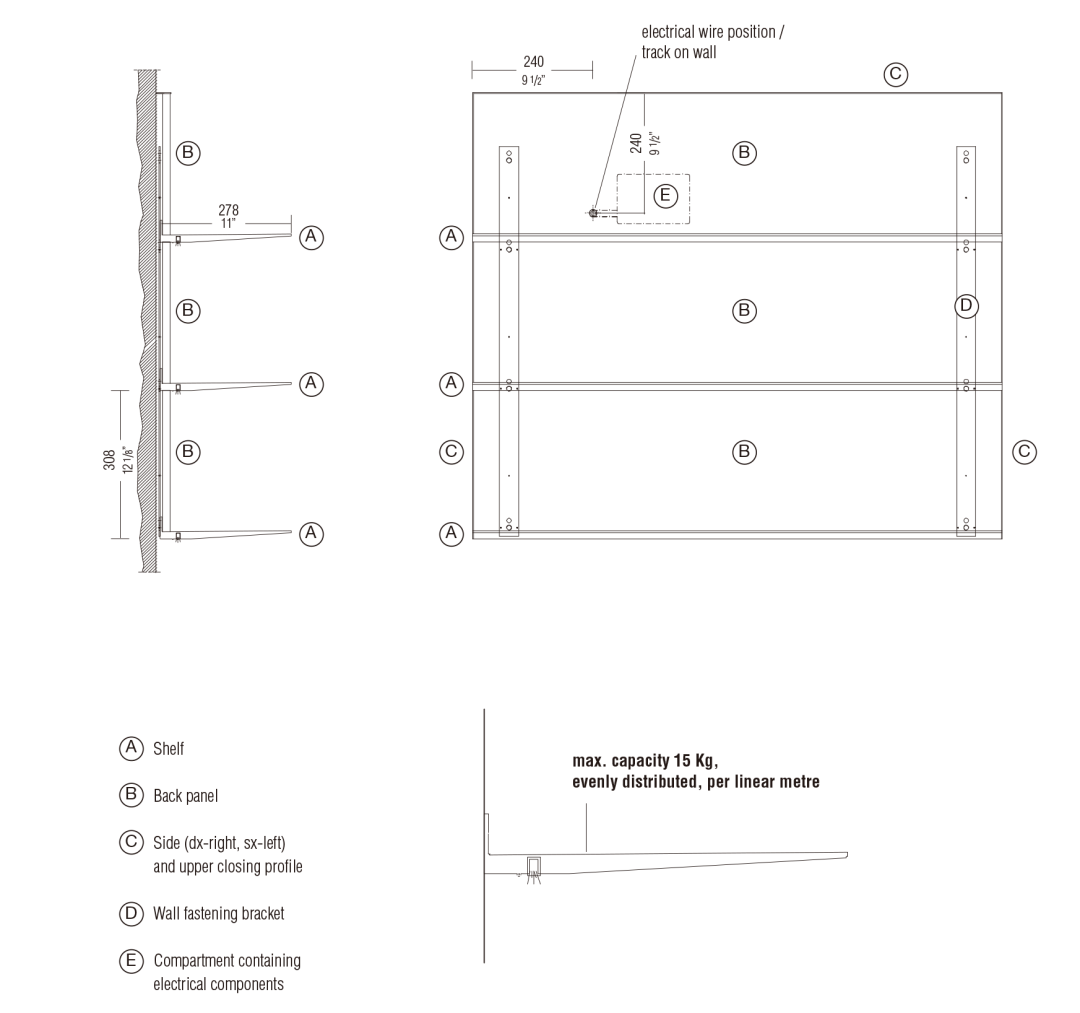

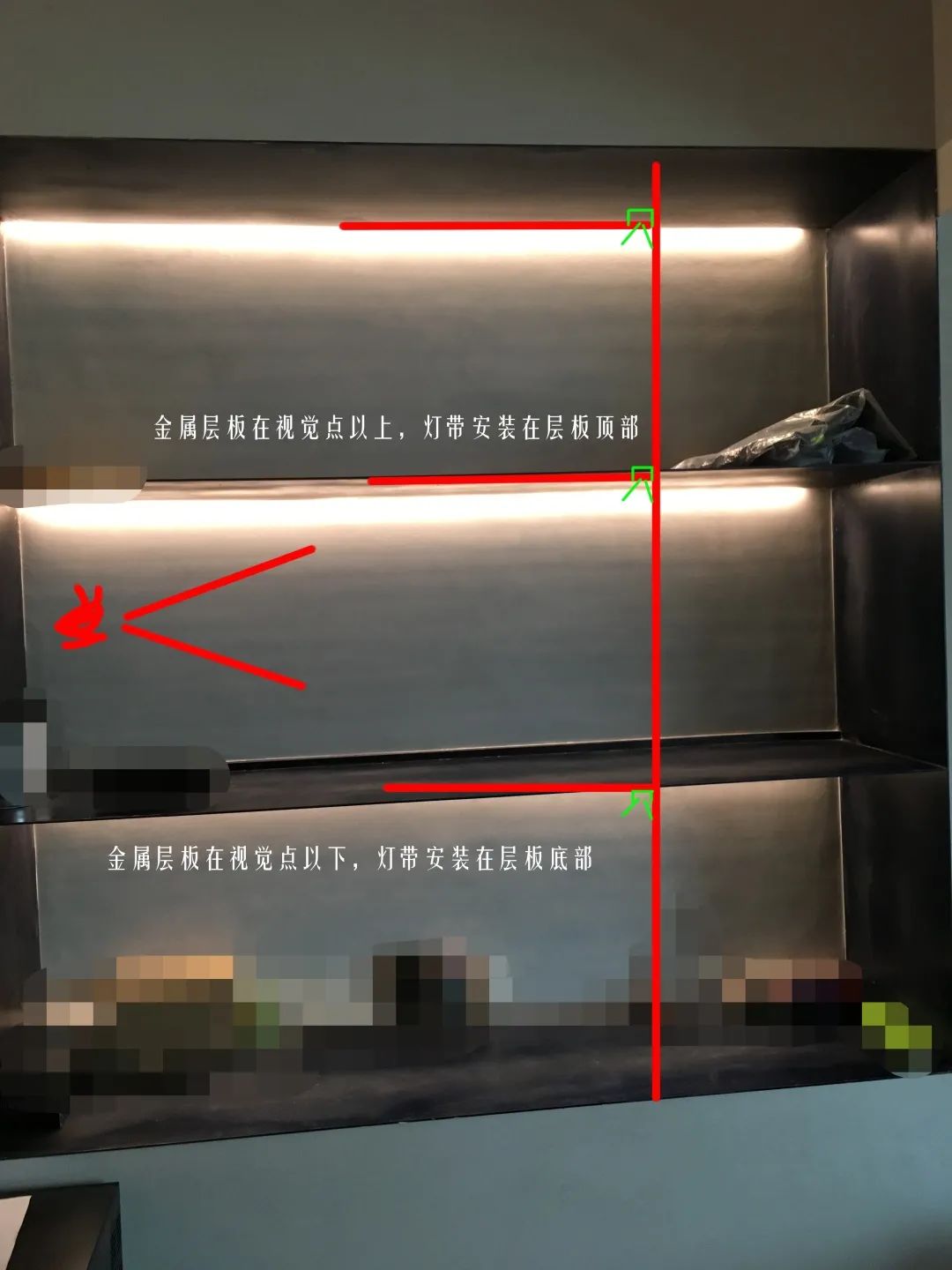

非产品化定制的金属层板，也是可以达到一定的效果，同样利用视觉上的差异，在视觉点以上的层板将灯带或者造型折边安装在上部，视觉点以下的金属层板将灯带安装在层板以下，视觉效果同样显著。

7、检修、维护

这里一般说的是驱动电源/变压器的问题，如何安装才能方便检修？

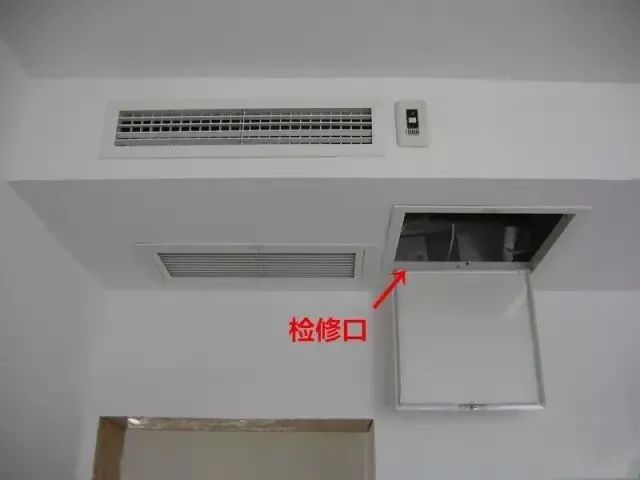

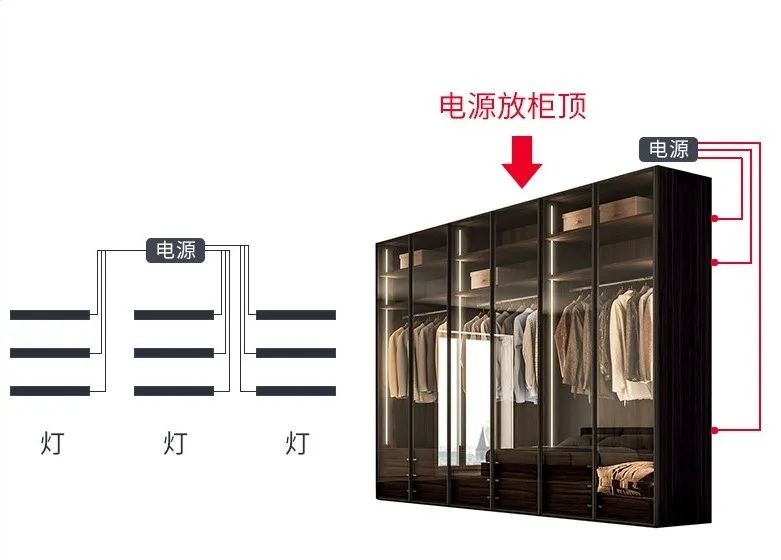

具体的安装位置给大家一个参考：柜体顶部、柜体内部、检修口附近。

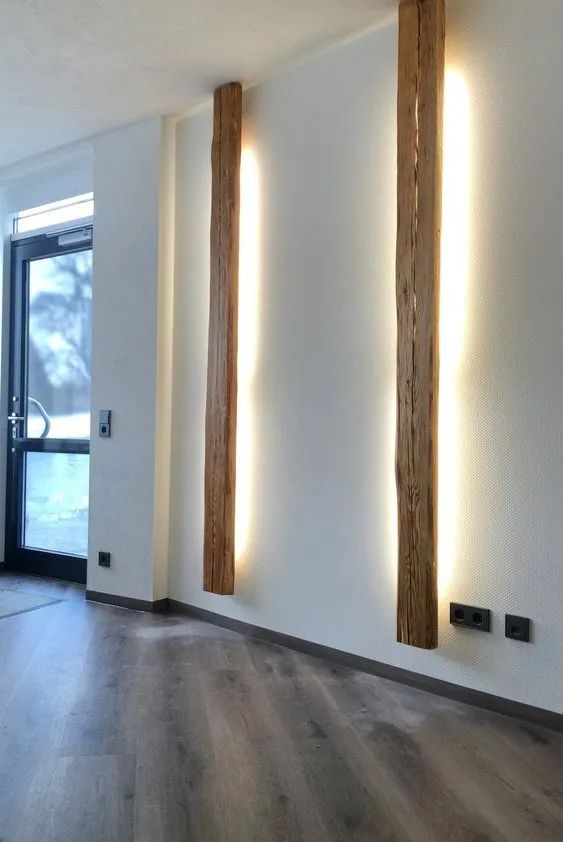

PS：拓展(装饰灯光)

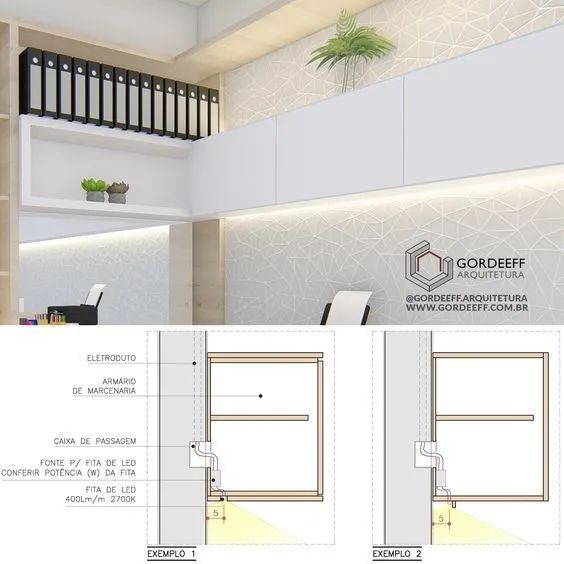

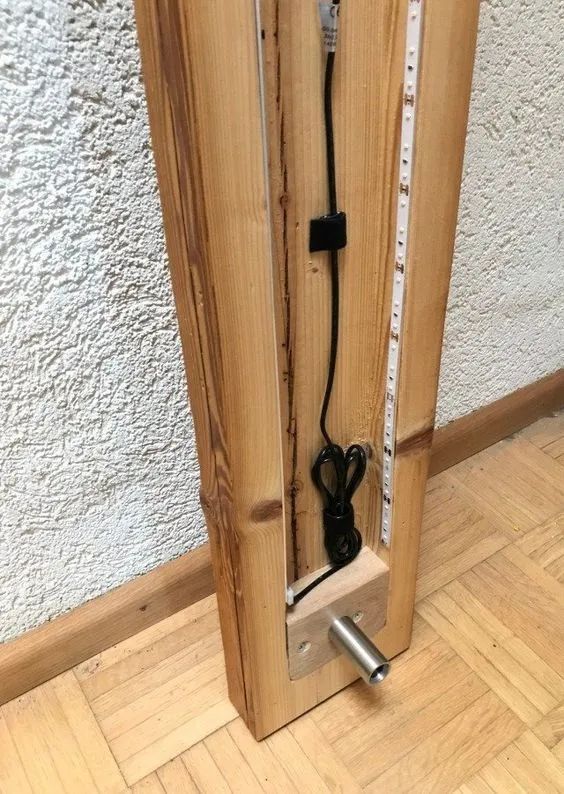

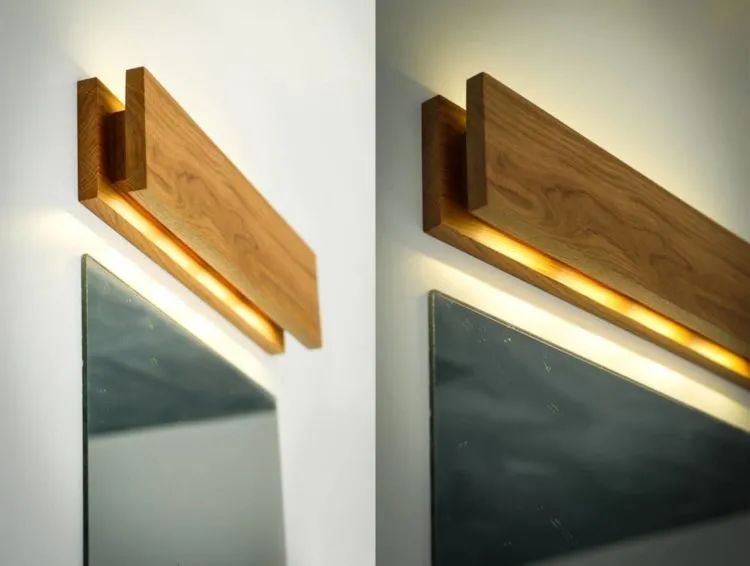

对于装饰造型的灯带安装，形式和原理跟上文讲的都是一样的，话不多说，直接上图。

小结.

有关更多的灯光及装饰造型的工艺话题，在我们的付费课《光赋照明丨照明设计案例分析与应用实战解析》中，都有详细讲解，小伙伴们赶快去深入学习一下吧~

△扫码查看《光赋照明丨照明设计案例分析与应用实战解析》

PS：该课原价￥299，设计得到会员可以添加微信：dop031 可以获取199优惠折扣！

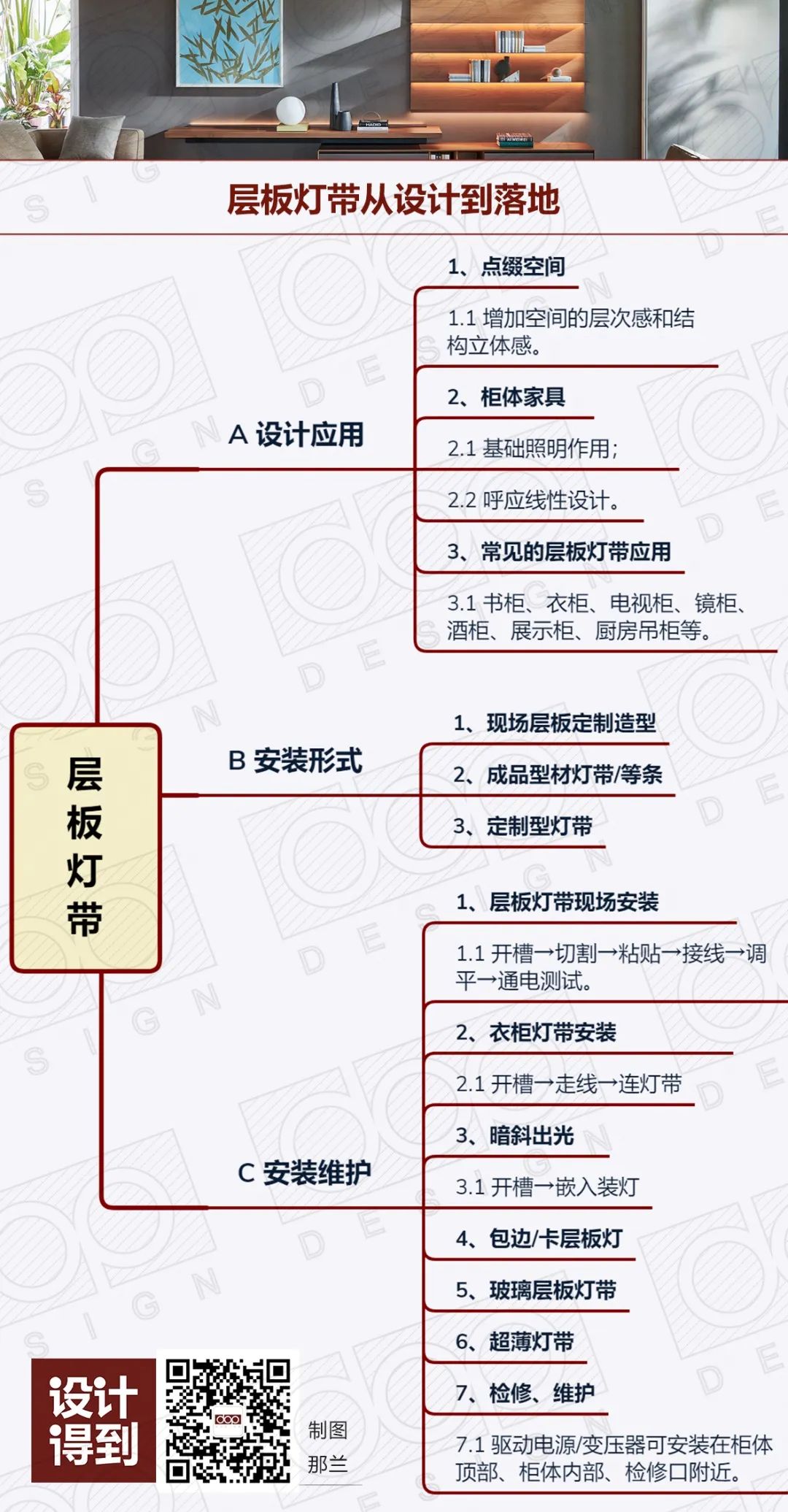

老规矩，咱们还是用一张导图来梳理一下文章重点：
