一、哪些步骤需要进行仿真

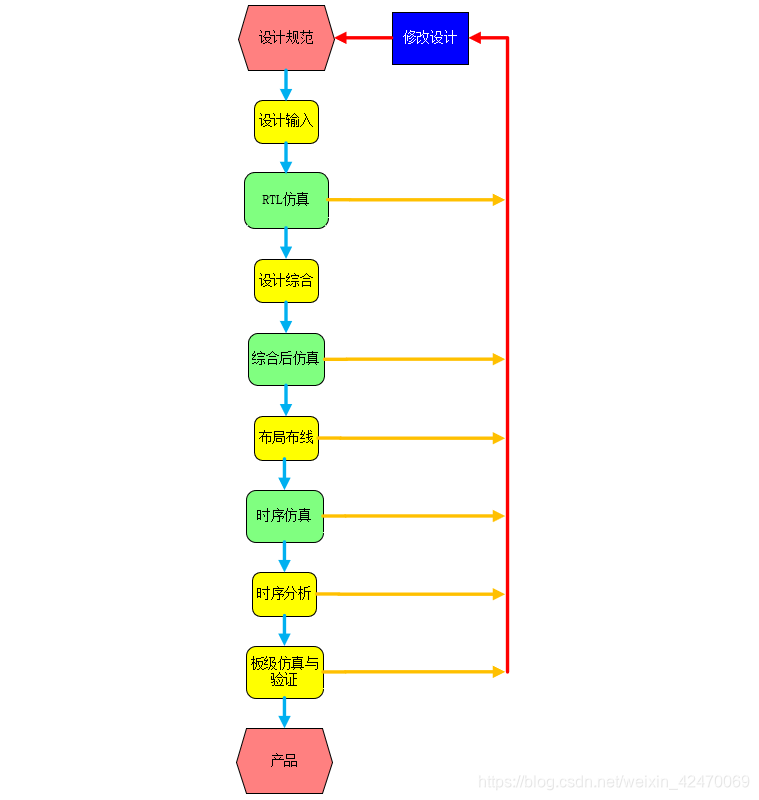

下图是FPGA开发的整个流程，先看一下仿真都出现在哪里。在这里插入图片描述
流程图中绿色的步骤是要进行测试仿真的，即有三个步骤是要进行仿真操作的（有时会省略“综合后仿真”这一步）

1.RTL仿真
也称为综合前仿真、前仿真和功能仿真。
这一步只验证在顶层模块和功能子模块的设计输入完成后，其电路的逻辑功能是否符合设计要求，不考虑门延时和线延时。

2.综合后仿真
综合后仿真加入了门延时。

3.时序仿真
也称为后仿真，在门延时的基础上又加入了线延时。

二、如何编写仿真测试文件

下面以功能仿真为例子，说明测试仿真文件如何编写。

1.首先准备好需要被测模块的Verilog代码

module led_twinkle(
	input 		 sys_clk ,  //系统时钟
	input 		 sys_rst_n, //系统复位，低电平有效

	output [1:0] led //LED 灯
);

	......          //省略功能部分

endmodule

2.编写TestBench测试仿真文件

在Vivado软件中，在左侧的 Flow Navigator 窗口点击 Add Source, 选择 Add or create simulation sources，点击 Next，点击 Create File, 给测试文件命名，通常格式为 “tb_被测试模块名”，点击OK，点击Finish。

在 Source 栏中的 Simulation Sources 中双击生成的 “tb_被测试模块名” 文件，进行编写。

~timescale 1ns / 1ps  //测试时间基本单位为1ns，精度为1ps

module tb_led_twinkle(); //通常起名格式为 tb_被测试模块名

//输入
	reg sys_clk;
	reg sys_rst_n;
//输出
	wire [1:0] led;

//信号初始化，必须有这一步，容易被忽略
initial begin
	sys_clk = 1'b0;
	sys_rst_n = 1'b0;
	#200  //延时200ns
	sys_rst_n = 1'b1;
end

//生成时钟，模拟晶振实际的周期时序
always #10 sys_clk = ~sys_clk; //每10ns，sys_clk进行翻转，达到模拟晶振周期为20ns

//例化待测模块（模块例化可点击文章最后附上的网址）
led_twinkle u_led_twinkle(
	.sys_clk (sys_clk),      //注意语句后面为逗号
	.sys_rst_n (sys_rst_n),
	.led (led)              //最后一步无逗号
);

endmodule
