前言

上一次在FPGA verilog入门中说到使用quartus II 对开发板进行操作点亮LED，在这个过程中实现了Verilog的编写以及在quartus II 中完成了功能性仿真，这回使用modelsim进行仿真。

---

提示：以下是本篇文章正文内容。

一、Modelsim工程新建

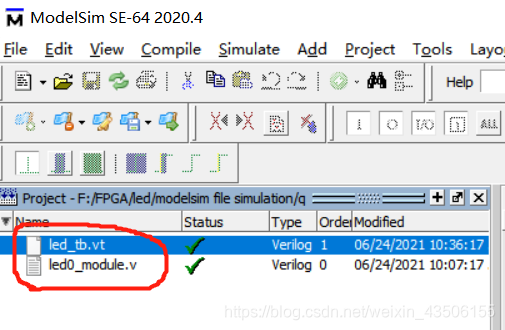

与所有工程一样，File->New->Project，这就不多说了，然后就是需要新建程序，然后把程序文件添加进工程中。
仍然以点LED为例，需要使用到的文件有led0_module.v和led_tb.vt，后者为testbench文件，类似于quartus II中的波形文件。

led0_module.v文件和上一次一样，如下所示，就不多说了。

module led0_module
(
    CLK, RSTn, LED_Out
);

    input CLK;
    input RSTn;
    output LED_Out;

    /*************************************/

    parameter T1S = 26'd50;//外部晶振50M

    /*************************************/

    reg [25:0]Count1;

    always @ ( posedge CLK or negedge RSTn )
	    if( !RSTn )
	        Count1 <= 26'd0;
	    else if( Count1 == T1S )
	        Count1 <= 26'd0;
	    else
	        Count1 <= Count1 + 1'b1;

	/*************************************/

	reg rLED_Out;

	always @ ( posedge CLK or negedge RSTn )
        if( !RSTn )
            rLED_Out <= 1'b0;
        else if( Count1 >= 26'd0 && Count1 < 26'd25 )
            rLED_Out <= 1'b1;
        else
            rLED_Out <= 1'b0;

     /***************************************/

     assign LED_Out = rLED_Out;

     /***************************************/

 endmodule

二、Testbench脚本编写

先放代码

`timescale 1 ns/ 1 ns//仿真的单位时间为1ns，精度为1ps
module led_tb;
	reg clk,rstn;
	wire led0_out;
	initial
	begin
		rstn=0;
		#10 rstn=1;
		clk=0;
		forever #1 clk=~clk;
	end
led0_module U1
	(
		.CLK(clk),
		.RSTn(rstn),
		.LED_Out(led0_out)
	);

endmodule

第一句timescale是对时间进行约束，第一个1ns为单位时间，可以理解为一个最基本的时钟周期的时间为1ns，第二个1ns为精度，也就是时间分辨精度，设置为1ns那么在仿真时时间坐标的单位就为1ns。

`timescale 1 ns/ 1 ns//仿真的单位时间为1ns，精度为1ps

下面这句就是对变量的声明，clk和rstn为led0_module的输入，led0_out为输出。led0_out只能为wire类型，因为在led0_module中输出变量LED_Out是使用assign被赋值，所以testbench中的led0_out只能为wire类型。

	reg clk,rstn;
	wire led0_out;

在下面这段代码中，对rstn和clk的行为进行了描述，forever为循环，通常用于时钟的产生，在这里为每1ns时钟电平翻转一次。

	initial
	begin
		rstn=0;
		#10 rstn=1;
		clk=0;
		forever #1 clk=~clk;
	end

最后，下面这段代码用于对模块的实例化。我的理解是这段代码也顺便完成了信号线的pin map功能。即，将上面rstn和clk以及led0_out分别与CLK、RSTn和LED_Out相连接

led0_module U1
	(
		.CLK(clk),
		.RSTn(rstn),
		.LED_Out(led0_out)
	);

三、仿真

如下图所示，全部编译完成后，在led_tb上右键simulate

然后弹出如下图所示的窗口

将几个信号拖到波形窗口，然后点击右边红圈中的按钮，多来几次，就能看到波形了

波形如下图所示

总结

本文脱离quartus II完成了对testbench的编写，并使用modelsim实现了对模块的仿真。
PS：本人写作水平比较渣，有啥不妥的地方还请及时指出。
