AD_PCB板的四个角放置通孔和圆弧keepout线的快捷方法

前言：

环境介绍： AD20

正文：

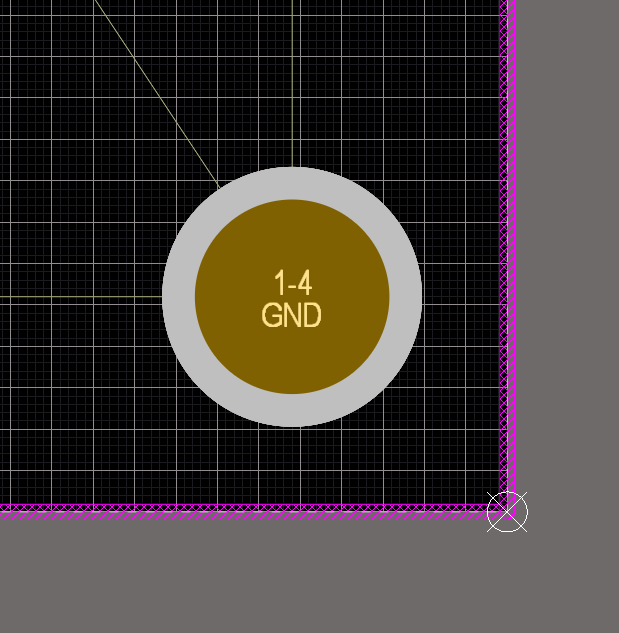

在开始画PCB时，先用keepout线画一个矩形，把origin点设置到角落里。

然后放置一个通孔（用于安装螺丝，来固定板卡），并设置通孔的坐标为一个（-3.3mm, 3.3mm），这个距离自己掌握，但必须x,y绝对值相等。

选中通孔，ctrl+c，出来绿色十字架时，点一下origin（以Origin）为复制参考点。点击另外的三个角，ctrl+v，出现绿色十字架时，按下空格来旋转，然后点击板卡的顶点。搞定！

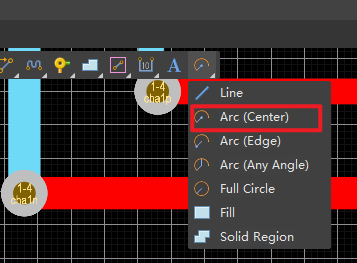

之后在四个角画keepout圆弧，选择圆弧工具：

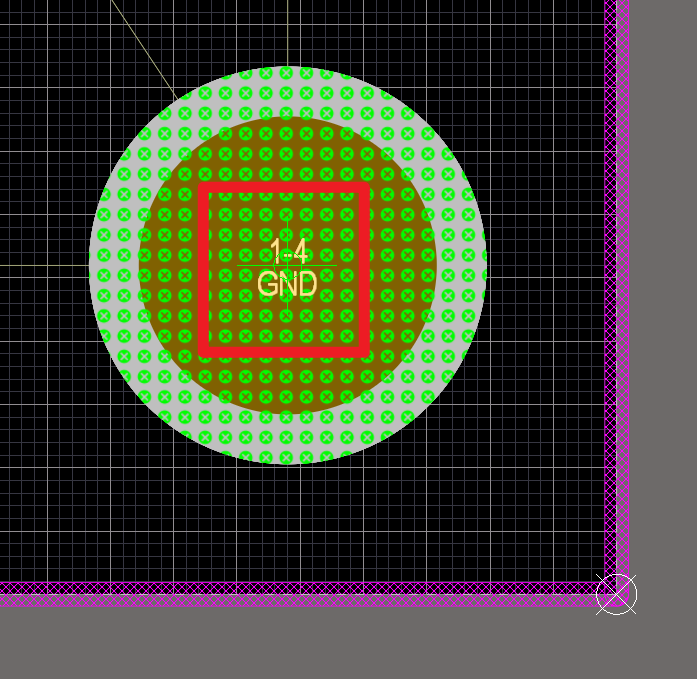

出现绿色十字架，点击一下通孔的圆心：

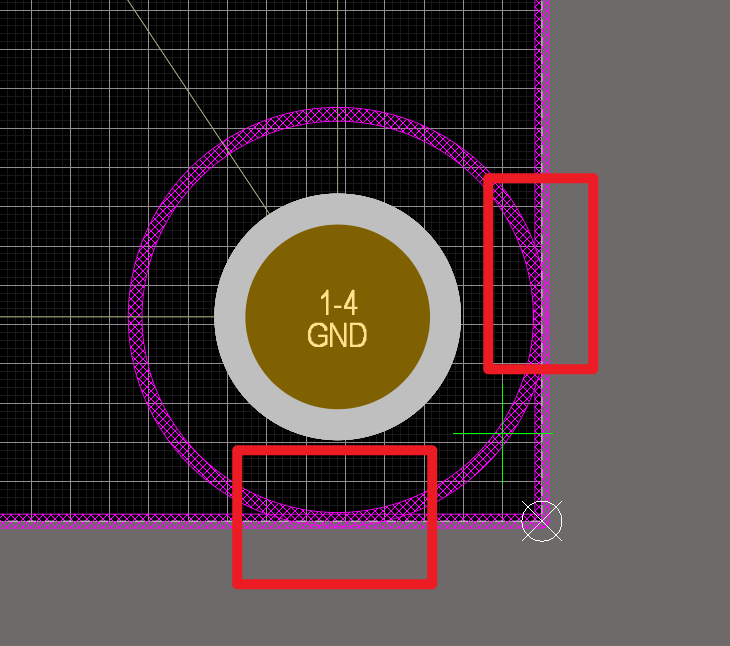

然后点击大圆与矩形边相切的位置，如下图（我们只需要右下角的四分之一圆弧）：

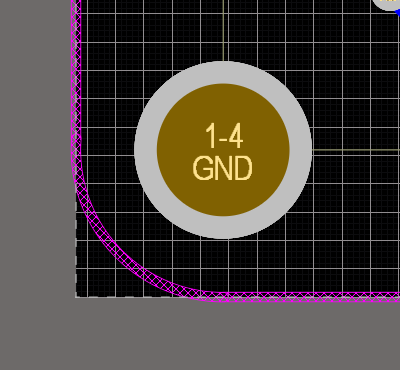

之后删除多余的矩形的角，就得到这样的了。

然后选中这个四分之一圆弧，以通孔圆心为参考点，复制，粘贴处其余3个角。

搞定！
