Altium Designer(AD)如何绘制腰型孔？

一、腰型孔

        通常指的是带有两个平行边和两个弧形边的孔形，类似于键槽孔、插销孔等。

二、新版AD（AD20.2.8及以上版本）绘制腰型孔的方法

备注：此处AD版本为笔者所使用版本，AD20.2.8及以上版本可行，AD20.2.8以下版本，如AD19是否可行，未知。

2.1 放置过孔

菜单栏：放置->过孔（快捷键P+V），或者点击下图中红框按钮。

2.2 修改过孔属性

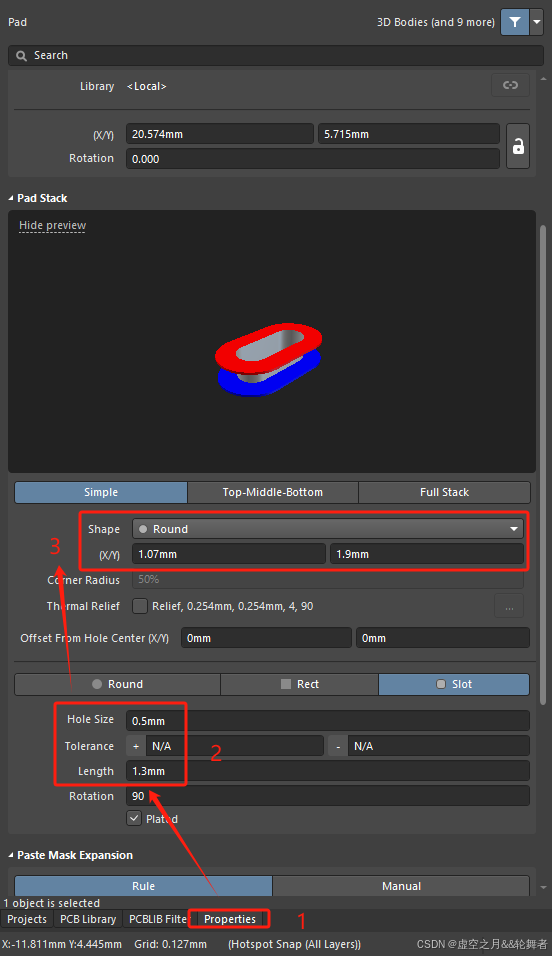

双击过孔，在Properties页面中，设置过孔沿X和Y方向的尺寸，再设置焊盘沿X和Y方向的尺寸即可。

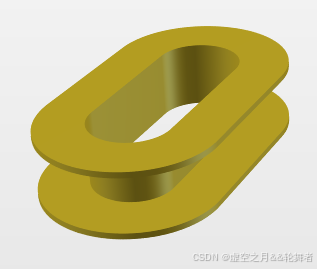

至此，即在AD软件中完成腰孔的绘制，相较于老版AD中绘制腰孔的方法简便了许多！
