电感啸叫原因与应对措施

最新推荐文章于 2025-03-14 20:08:41 发布
最新推荐文章于 2025-03-14 20:08:41 发布
阅读量6.9k 收藏 23
点赞数 1
分类专栏： 硬件知识小嘀嗒 文章标签： 电感 啸叫 啸叫原因
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42509369/article/details/110878074
版权
本文探讨了电感啸叫的原因，包括轻载降低频率、过载间歇工作、节能模式下的间歇工作以及负载变化的影响。提出了啸叫调试思路，包括找到啸叫电感、查询DCDC手册、检查电路和参数以及改善电感工艺。通过实例分析，强调了针对不同负载场景选择合适电感和电路的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

大部分硬件工程师应该都遇到过，PCBA上电后出现“滋滋滋”的叫声，其声响或大或小，或时有时无，或深沉或刺耳，或变化无常者皆有。该现象我们称为“啸叫”，一般分为电感啸叫和电容啸叫。

其中电感啸叫最为常见，尤其在DCDC电路中，大部分是因为 器件参数选择不合理 导致的。

啸叫原理

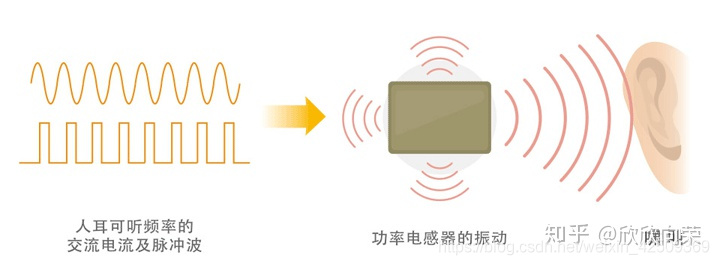

周期性电流经过电感线圈产生交变磁场，该电感线圈在交变磁场作用下产生振动而发出声音，这种周期频率如果是人耳听觉范围内，则会产生啸叫。

人耳的听觉频率范围是20~20KHz，DCDC的开关频率一般在100k~1MHz之间。

一、电感啸叫原因

由于负载不稳定、轻载过载或者感值容值不合适等因素，开关电源自我调节，不同芯片有不同处理方式：有的降低频率，有的周期性丢脉冲即表现为间歇工作；导致电感的phase不稳定，输出开关电流的频率落入音频范围，或者周期性方波群的周期频率落入音频范围，形成啸叫。



啸叫原因一：轻载导致DCDC降低频率<
