运放搭建电压电流转换电路分析

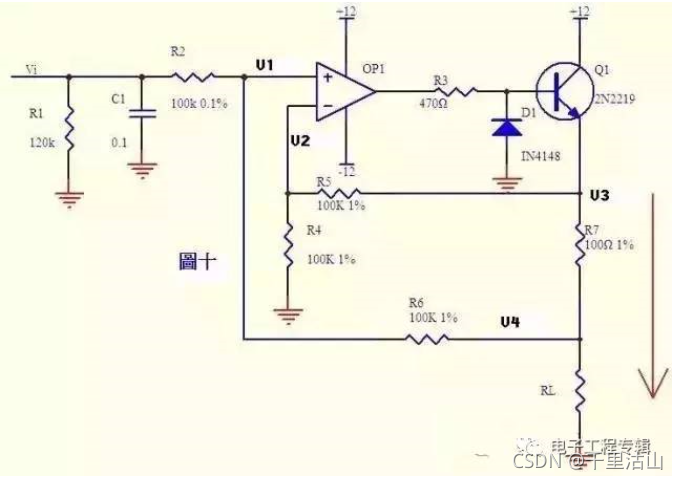

如下图电路，电流可以转换成电压，电压也可以转换成电流；



根据虚断：(Vi–V1)/R2 = (V1–V4)/R6 （a）

同理 (V3–V2)/R5=V2/R4 （b）

根据虚短： V1=V2 （c）

如果R2=R6，R4=R5，则由abc式得：

V3-V4=Vi

上式说明R7两端的电压和输入电压Vi相等，则通过R7的电流I=Vi/R7，如果负载RL<<100KΩ，则通过R1和通过R7的电流基本相同。
