Altium Designer20下绘制原理图、原理图库文件

前言

本文的主要内容是使用Altium Designer20软件绘制原理图、原理图库文件，通过绘制这些文件，让你熟练的掌握Altium Designer20的用法以及快速画出自己想要的原理图文件。
封装的绘制、布局布线、裁板、铺铜等后续操作可参见：Altium Designer20下绘制封装、布局、布线及裁板等操作。

---

一、新建工程

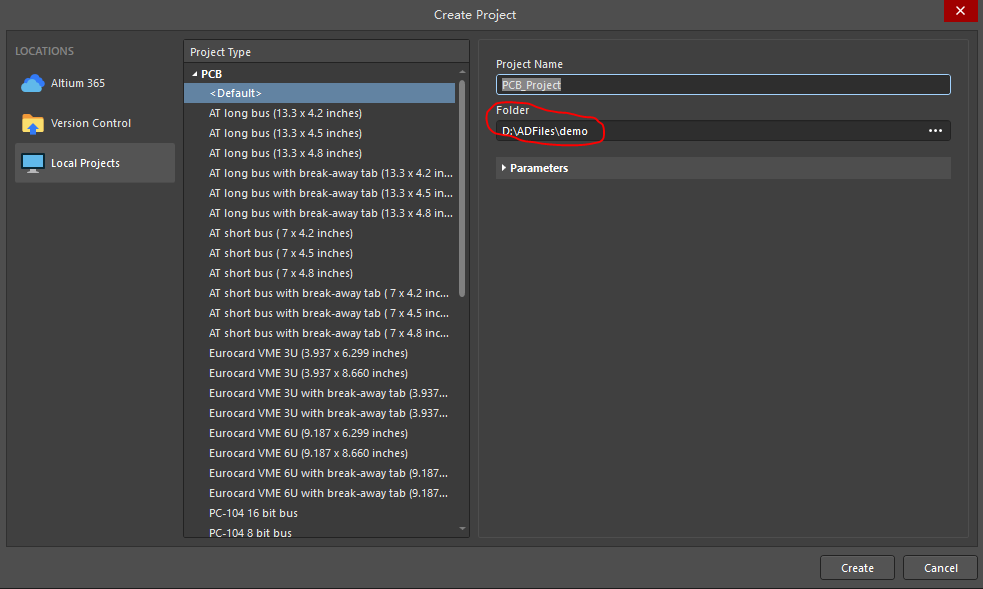

打开Altium Designer20软件，选择文件——>新的——>项目弹出如下对话框，选择工程要保存的路径，工程名也可以在这里改动。

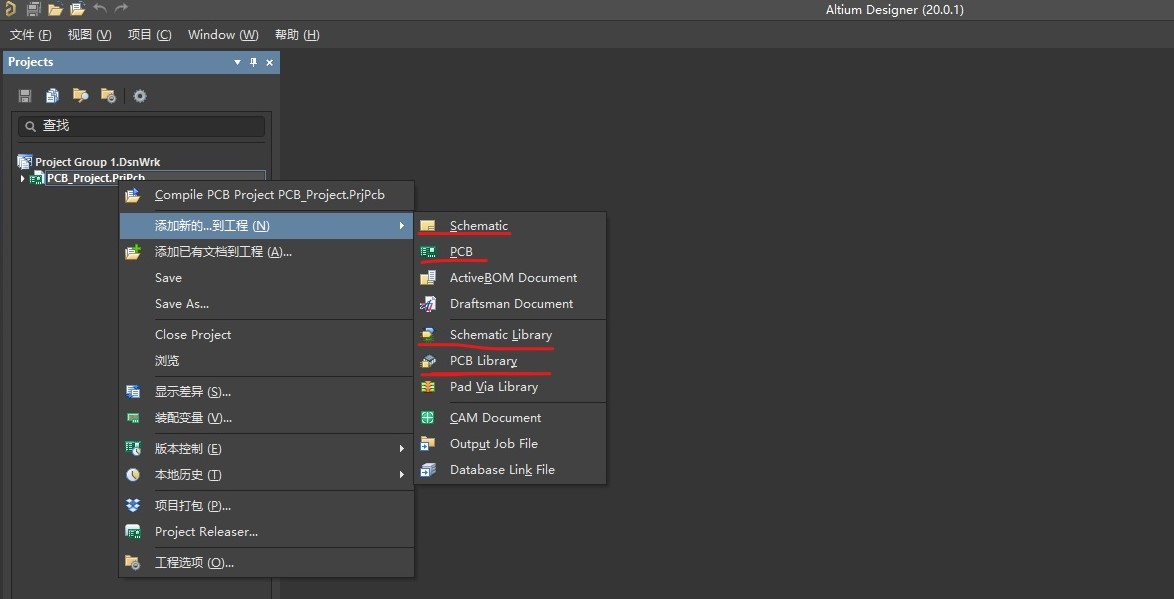

工程新建好以后在左侧的工程窗口里就出现了我们新建的工程，选中工程并右键如下图所示，依次新建原理图文件、PCB文件、原理图库文件和PCB库文件。

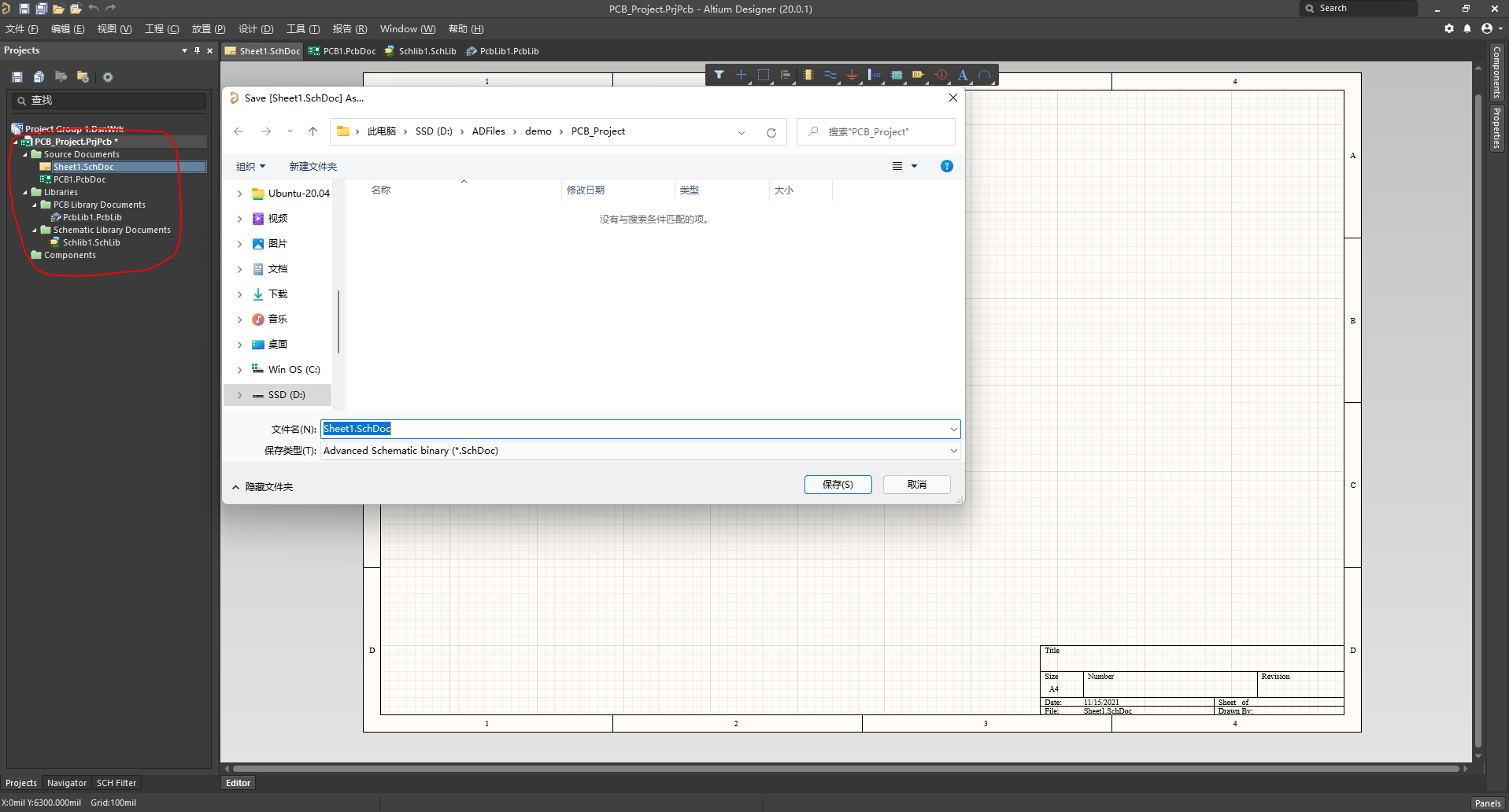

如下图，建好所有的文件以后保存，将几个文件存放在同一工程目录下。

存放完成后再打开工程的存放目录看一下，所有的文件都在这里了。

---

二、原理图绘制

1.原理图的图纸大小设置

在软件的右边点击Properties，找到Sheet Size，这里就可以设置原理图的图纸大小了。

如果Properties窗口在右边找不到，可以点击右下角的Panels，这里可以把不小心关闭的窗口找回来。

2.原理图的放大与缩小

原理图的放大与缩小这里推荐两种方法：
方法一：按住CTRL键，滚动鼠标滚轮，向前滚动放大，向后滚动缩小；
方法二：按住鼠标右键，再按住左键，将鼠标前移放大，后移缩小。

3.元器件的选择与放置

点击右侧的Components，在这里可以搜索相关的器件。如果搜索不到，就需要自己动手在原理图库中画了。
选中自己要放置的器件，双击后就可以在原理图放置了，放置完成后，按ESC键退出放置操作。
选中元器件，按空格键可以实现元器件的旋转，每次逆时针旋转90°。
选中元器件，按X键实现左右对称翻转，按Y键实现上下对称翻转。
双击元器件可以修改相关的参数值，有些值可以设置让其不可见。

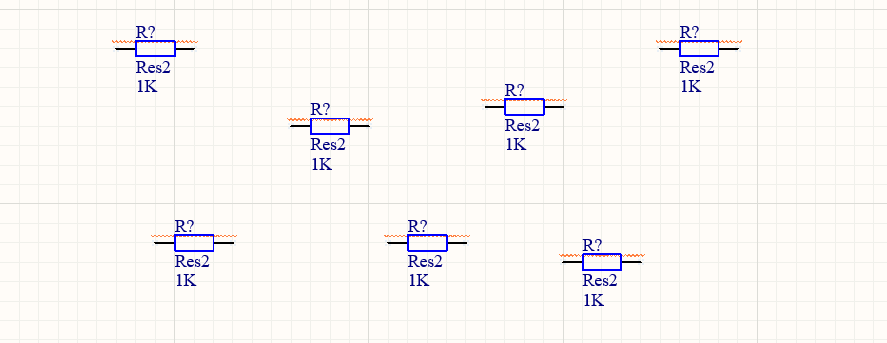

同一原理图中不能有相同的名字，否则会出现红色波浪线报错，如下图。

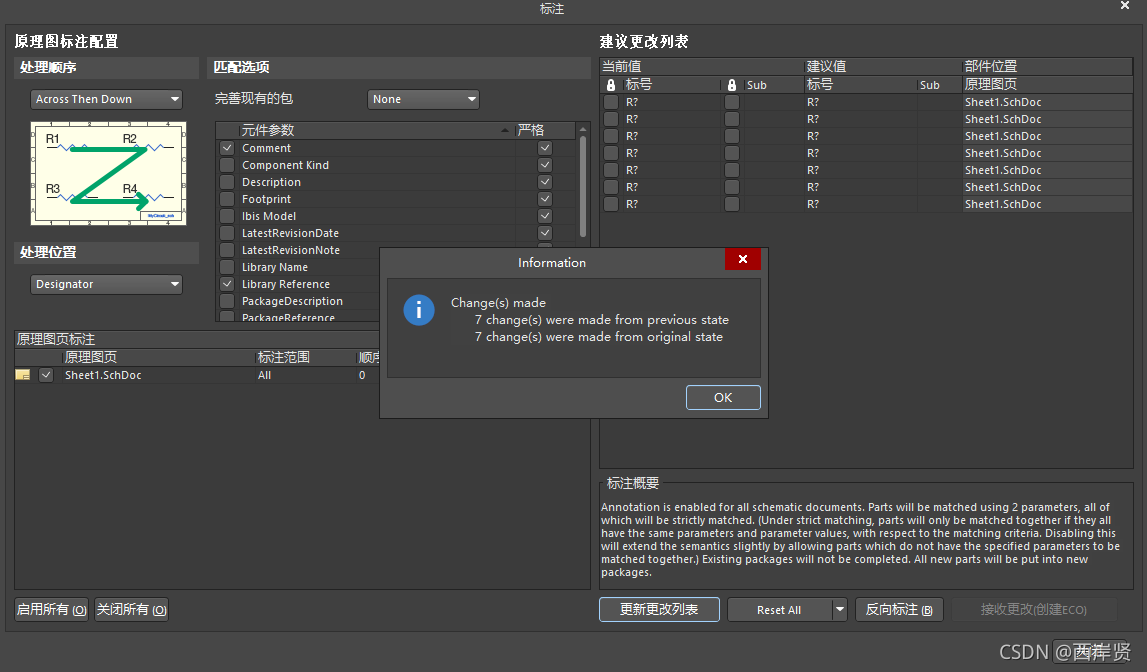

如果有多个同类型的器件，一一修改其参数有点麻烦，可以打开工具——>标注——>原理图标注，点击更新更改列表弹出如下窗口，点击OK。

左上角还可以选择标号的顺序，这里默认是从左至右，从上至下。

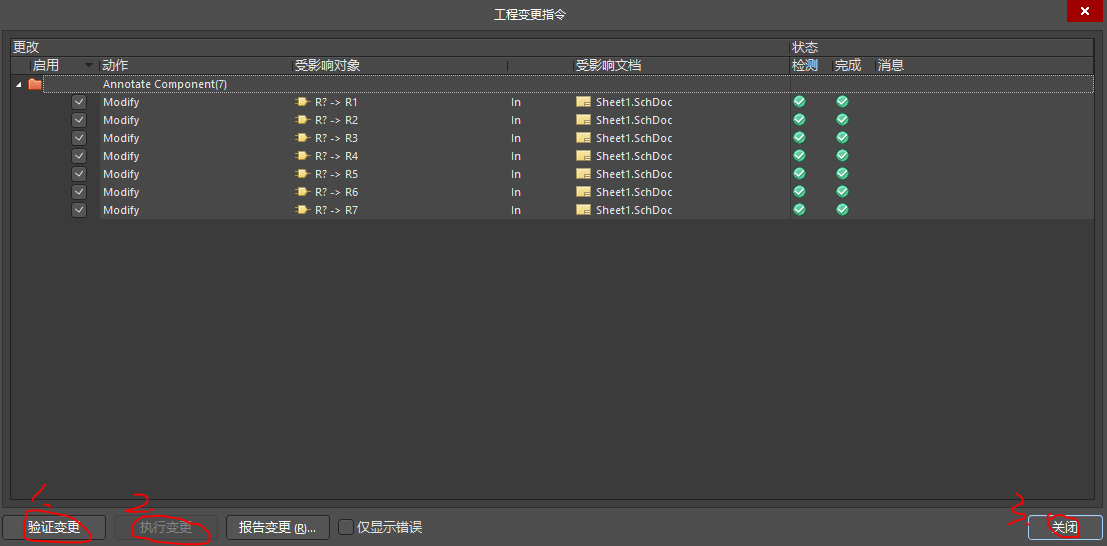

再点击接收更改弹出如下窗口，依次按图中标号点击验证变更、执行变更，然后关闭即可。

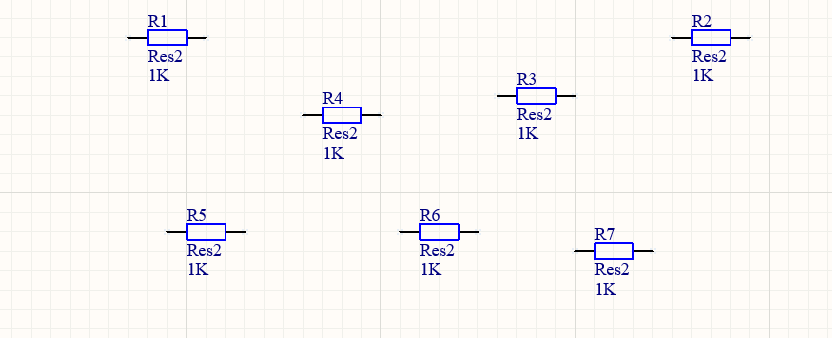

这样在回到原理图来看，标号已经按序排列了。

4.画图及技巧

选中放置线的图标，连接自己想要连接的元器件端口，在连线时，按鼠标左键可以在该处改变连线的方向（从左右可变为向上向下拐），按鼠标右键完成连线。

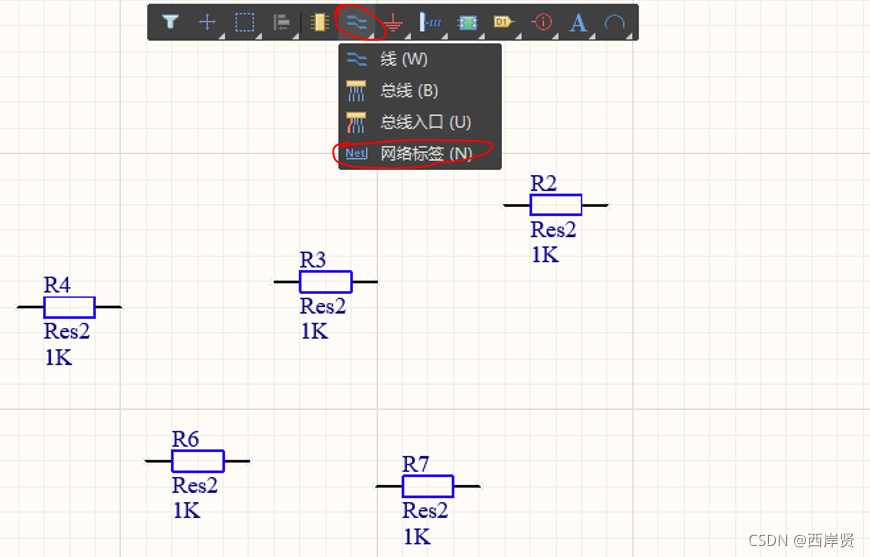

原理图在连线较多的情况下可以使用网络标签进行连接，网络标号可以右键长按放置线的图标出现。

也可以在放置——>网络标签这里选择。

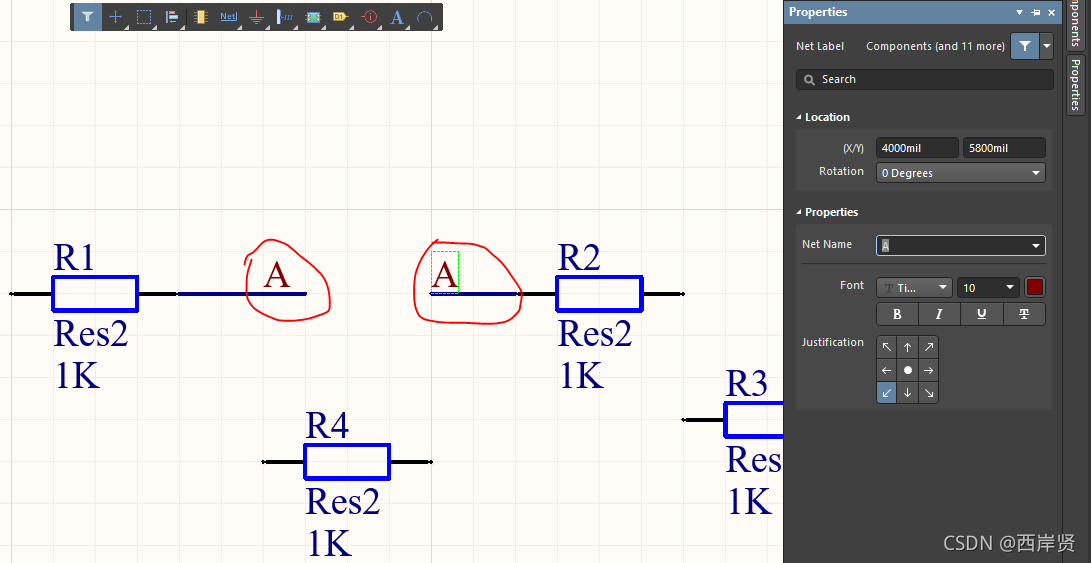

如图，像这样，两个电阻不用连接起来，直接用相同的网络标签就表示它们已经连接起来了，注意网络标签一定要贴着线放置，即在放置网络标签时，十字的中心应在线上才可以。

有时，我们需要画斜线，如下图，按住Shift+空格切换即可。

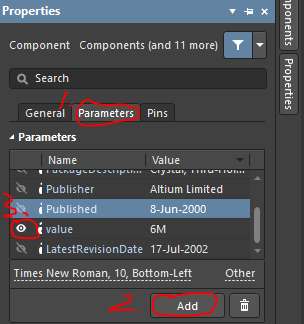

设置晶振的值时，先双击晶振，在属性栏里选择Parameters，然后点击Add，Name可以自己起，Value设置成自己想要设置的数值，然后将前面的小眼睛点一下，设置为可见即可。

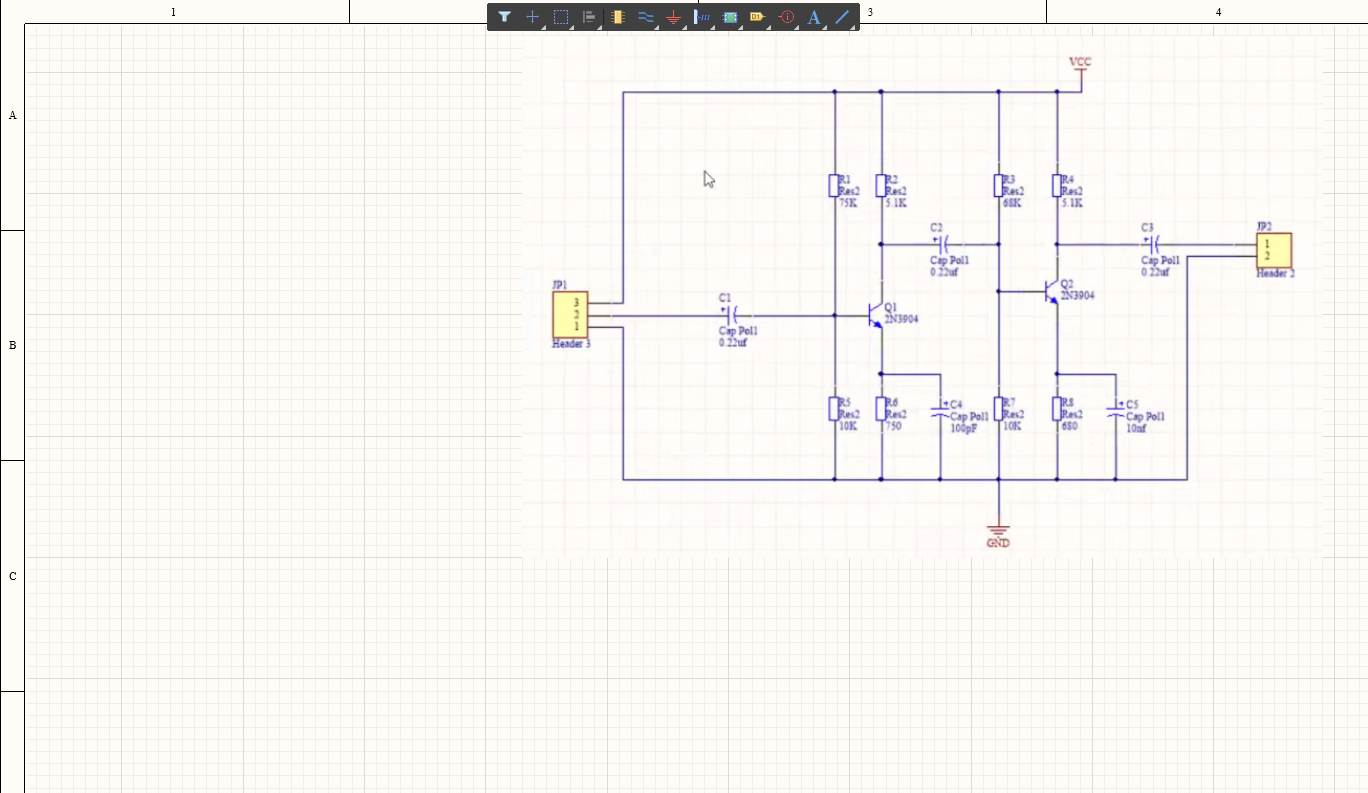

为了绘制原理图方便，我们可以把要绘制的原理图图片复制到原理图上，这样画起来更方便，如下图所示。

---

三、原理图库文件的绘制

在绘制原理图时，Altium Designer20软件自带的元器件满足不了我们的需求，因此，自带库中没有的器件就需要我们自己在原理图库文件中绘制了。
在绘制时要注意，一定是带点的那头朝外，如下图。

在引脚悬空还没放置时，按Tab键可以设置标号和名称，尤其重要的是，如果你这里将第一个标号设置为1，后面放置的引脚都是每次自加1，这对有标号顺序要求的元器件来说非常方便。
绘制原理图时我们经常会碰到字母上面加横杠的，如下图。

其实很简单，在你需要加横杠的字母后面加上反斜杠“\”即可。

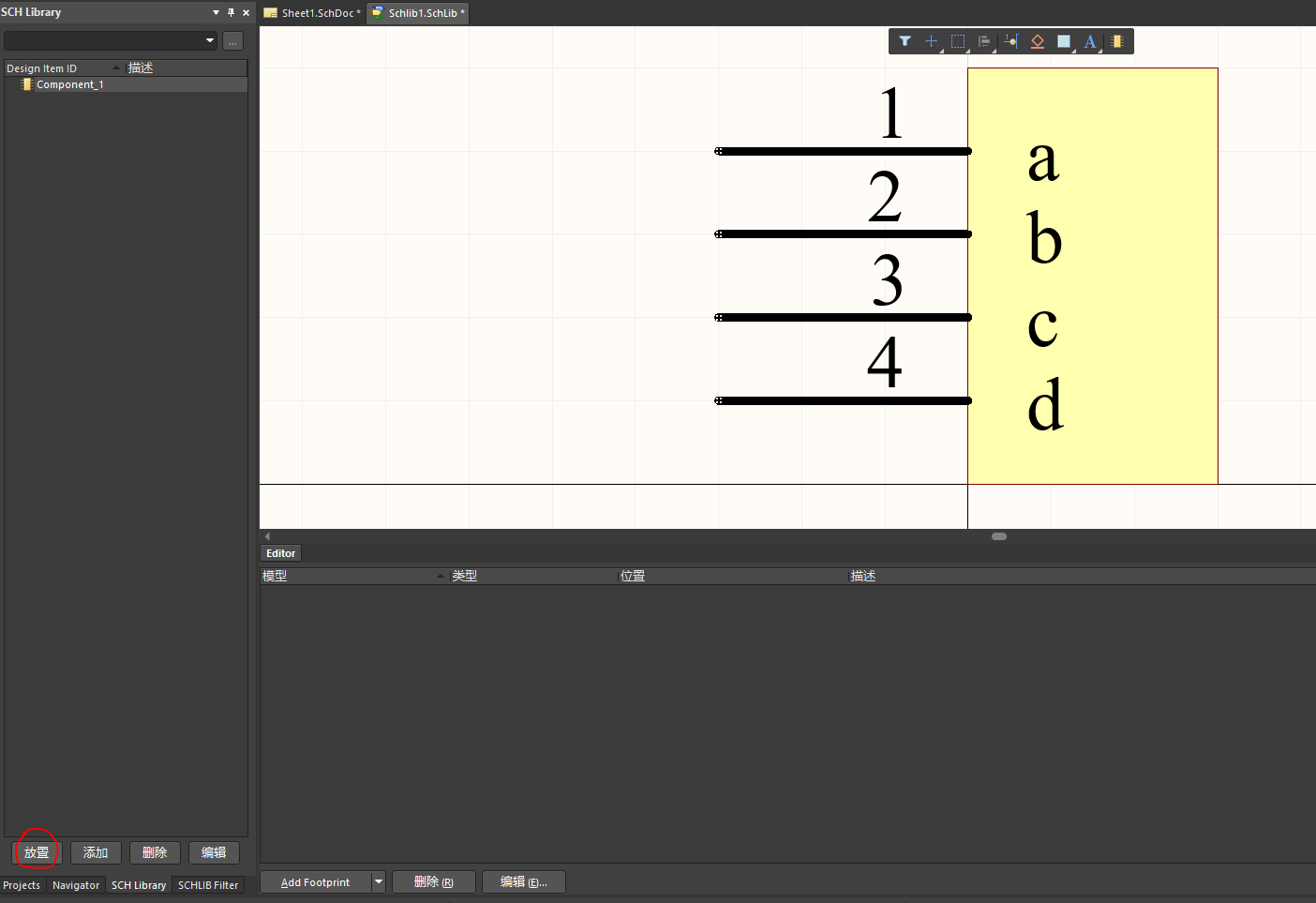

绘制完的元器件保存后，可以通过点击SCH Library面板中的放置按钮直接放到原理图。

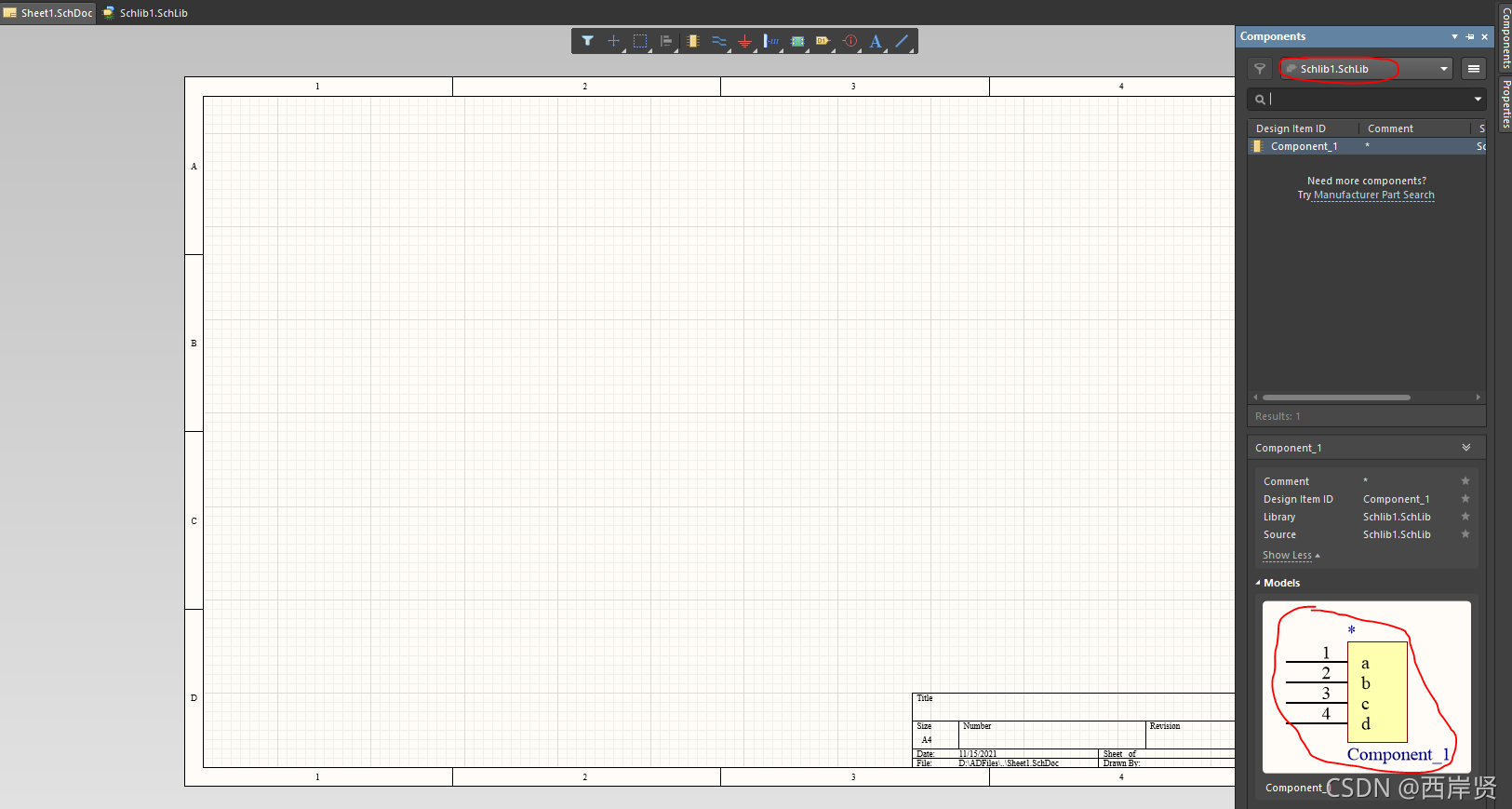

也可以在原理图下的Components库中找到我们的原理图库进行添加，如下图所示。

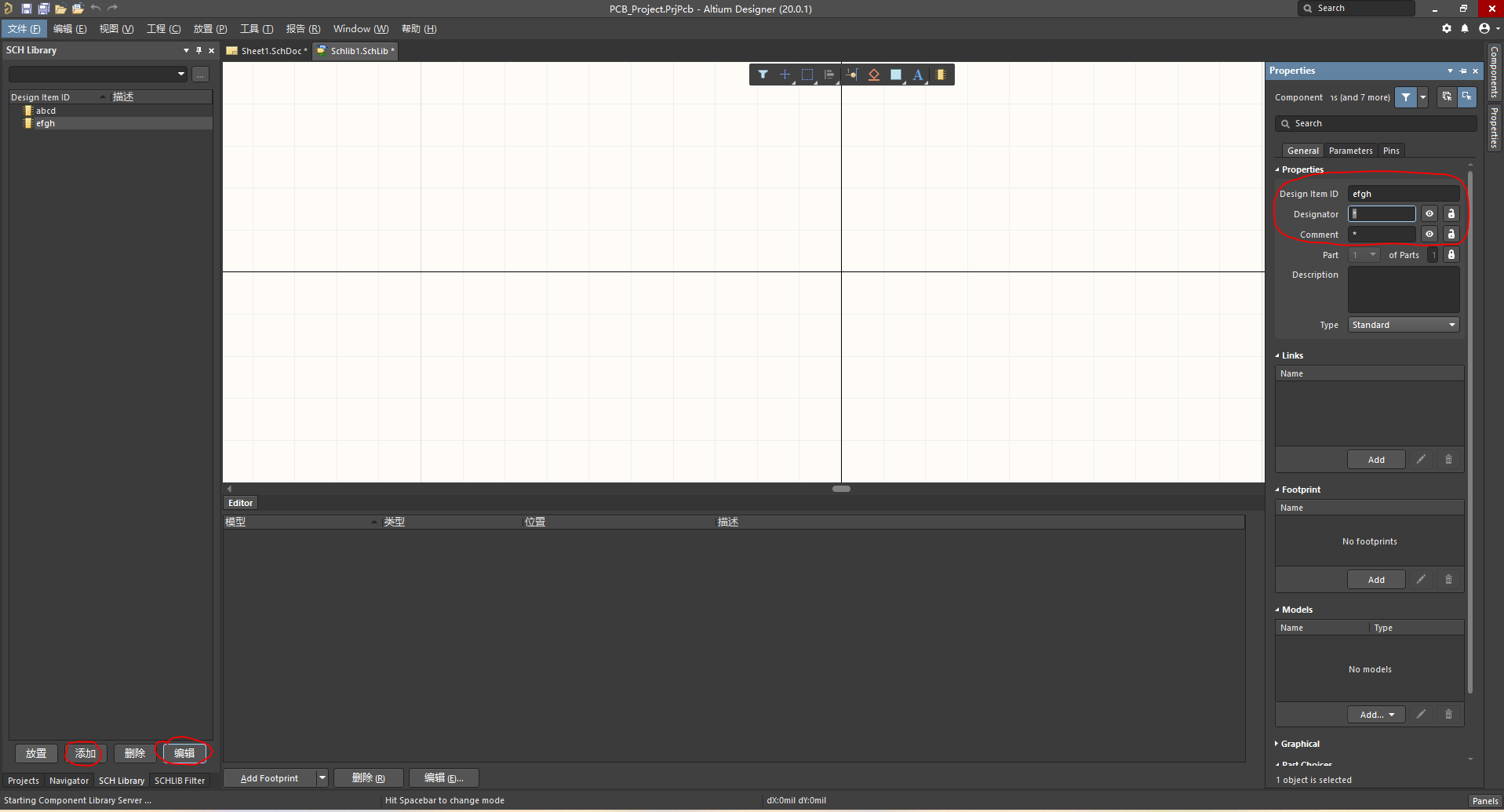

注意，我们的多个元器件都是在一个原理图库文件中画的，在左下角那里点击添加就可以新增一个元器件，点击编辑就可以修改其名称参数，以及参数的可见与不可见等。

---

总结

以上就是使用Altium Designer20绘制原理图、原理图库的所有内容了，只有多加练习才能快速掌握绘图的要领，快去上手画原理图吧！
本文参考视频：https://space.bilibili.com/383328338/video?tid=0&page=1&keyword=&order=pubdate
