短波通信简介

---

短波通信

短波是指波长范围在10m~ 100m之间的无线电波，其频率介于3MHz~30MHz之间(短波通信实际上使用的频率是1.5MHz ~ 30MHz) ，该频段是高频频段，而使用高频频段的电波传输信息的通信方式称为短波通信，短波通信也称为高频通信。
波长和频率的关系式为：λ=$\frac{C}{f}$，其中λ为波长，f为频率，C为光速。

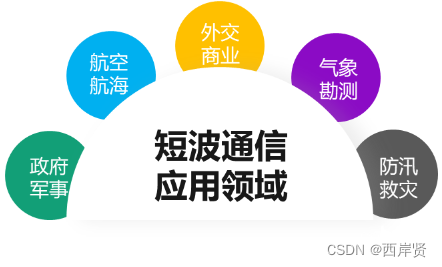

短波通信主要应用于政府、军事、 外交、航空、航海、救灾、气象、商业等领域。

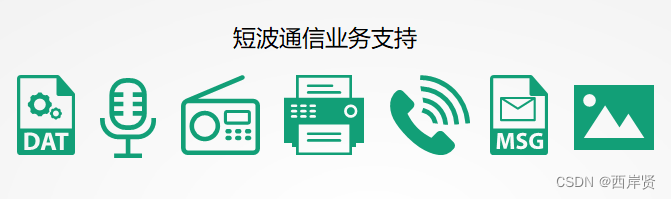

业务支持传送数据、语音、广播、传真、电话、电报以及图像等。

短波通信的传播途径有地波、天波、直射波和散射波等，其中地波和天波是主要的传播方式。

地波传输

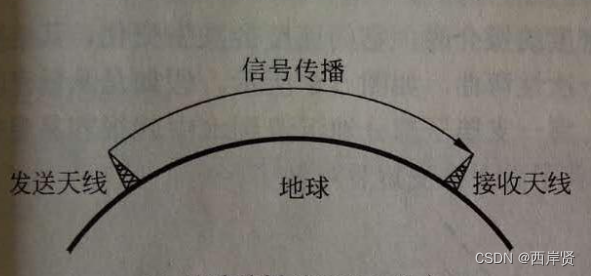

地波又叫地表面波，地波传输是指沿地球表面的大地和空气进行传播，其传播距离受地形和地表介质特性的影响。陆地表面电导性能较差，因此对短波损耗大，所以短波信号沿地面最多只能传播几十公里。海平面的电导特性较好，有利于电波传播，所以信号可以传播的更远，一般沿海面传输距离超过一百公里。地波传输的示意图如下图所示。

地波传播的路径分为三种，即地表波、直射波和地表反射波。地表波传播的特点是波在行进过程中由于地面的吸收而逐渐减弱，地表波的传播距离由地表的导电率和工作频率决定，导电率越弱，频率越高，地表波被吸收的越多；直射波沿直线传播，随距离的增加，电波衰减，在空气中传输时可能发生折射，进而扩展其传输距离；地表反射波依靠地面进行反射到达接收端。

天波传输

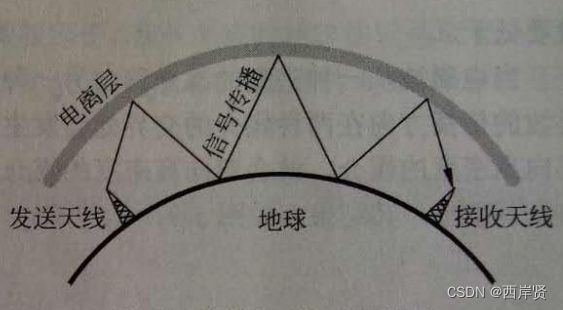

天波传输是指信号从天线发出后，经大气电离层的反射返回地面，又由地面反射回电离层，如此多次反射到达目的地。也就是说，天波是依靠电离层的一次或多次反射实现远距离传输的。天波传输的示意图如下图所示。

天波不受地面的障碍物的阻挡，它的传播损耗要比地波少得多，因此天波传播距离很远，通常来说，一次反射传输的最大地面距离可达四千公里，多次反射可传输上万公里。天波传输的距离可近可远，这取决于天线仰角及电离层状况，利用低仰角天线可实现远距离通信，利用高仰角天线可实现近距离通信。这些优点使得相对地波而言，天波成为了短波通信的主流传播途径。
当然，天波传输也存在一定的缺点，首先是不稳定，其次由于电离层的不均匀性、分层性以及随机性，使得其在传播过程中会存在多径效应、时间延迟、电离层衰落和大气噪声等现象。这些现象都会对短波通信造成一定的影响，这也是制约短波通信自身发展的关键因素。

短波通信的优缺点

短波通信的优点：不需要中继站就能实现中远距离通信；设备简单且价格便宜；电路搭建和调度相对容易；抗摧毁能力强等。
短波通信的缺点：
①可供使用的频段窄，通信容量小。按照国际规定，每个短波电台占用3.7kHz的频率宽度，而整个短波频段可利用的频率范围只有28.5MHz (1.5MHz ~ 30MHz) ，为了避免相互间的干扰，全球只能容纳7700多个可通信道，通信空间十分拥挤，并且3kHz通信频带宽度，在很大程度上限制了通信的容量和数据传输的速率。
②短波的天波信道是变参信道，其信号传输稳定性差。短波无线电通信主要是依赖电离层进行远距离信号传输的，电离层作为信号反射媒质的弱点是参量的可变性很大，它的特点是路径损耗、延时、噪声和干扰等都随昼夜、频率、地点而不断变化着，一方面电离层的变化使信号产生衰落，且衰落的幅度和频次在不断变化，另一方面天波信道存在着严重的多径效应，造成频率选择性衰落和多径延时，选择性衰落使信号失真，多径延时使接收信号在时间上扩散，成为短波链路数据传输的主要限制。
③大气和工业无线电噪声干扰严重。随着工业电器化的发展，短波频段工业电器辐射的无线电噪声干扰平均强度很高，加上大气无线电噪声和无线电台间干扰，在过去几瓦到十几瓦发射功率就能实现的远距离短波无线电通信，在今天十倍、甚至几十倍于这样的功率也不一定能够保证可靠的通信。大气和工业无线电噪声主要集中在无线电频谱的低端，随着频率的升高，强度逐渐降低。虽然在短波频段中这类噪声的干扰相比于中长波段要低，但其干扰强度仍然很高，影响着短波通信的可靠性，尤其是脉冲型突发噪声，经常会使数据传输出现突发错误，严重影响通信质量。
