基于单片机的噪声监测系统设计 (仿真+源码+论文)(51+1602+AD0832) 0026

目录

第一章 绪论

1.1 研究背景与意义

1.2 国内外研究现状

1.3 论文主要内容和结构安排

第二章 系统总体设计

2.1 系统设计目标

2.2 系统总体架构

2.3 系统工作原理

第三章 硬件设计

3.1 单片机最小系统设计

3.2 噪声信号采集与处理电路

3.3 人机交互模块设计

3.4 报警模块设计

3.5 电源模块设计

第四章 软件设计 (附程序)

4.1 软件总体架构

4.2 主程序设计

4.3 数据采集与处理算法

4.4 按键处理与菜单设计

4.5 报警控制逻辑

第五章 仿真与测试（附仿真图）

源文件下载

---

0026 基于单片机的噪声监测设计 (程序+仿真+论文)(51+1602+AD0832+LEDx2+BZ+KEY3)

本文设计并实现了一种基于单片机的噪声监测系统，该系统能够实时监测环境噪声水平，并通过LCD1602显示屏显示噪声分贝值（精度为0.1dB）。系统具备可设置的报警阈值功能，通过三个按键（设置键、加键、减键）实现阈值调整。当噪声水平低于阈值时，系统通过绿灯闪烁指示正常状态；当噪声超过设定阈值时，系统触发声光报警（红灯闪烁和蜂鸣器鸣响）。论文详细阐述了系统的硬件设计、软件逻辑、仿真验证以及实际测试结果。系统采用模块化设计思想，包括信号采集模块、信号处理模块、显示模块、报警模块和人机交互模块。通过Proteus仿真和实物测试验证，系统各项功能均达到设计要求，具有结构简单、成本低廉、可靠性高等特点，可广泛应用于环境噪声监测、工业噪声控制等领域。

关键词 单片机；噪声监测；LCD显示；阈值报警；声光报警；环境监测

第一章 绪论

1.1 研究背景与意义

随着工业化和城市化的快速发展，环境噪声污染问题日益严重，已成为影响人们生活质量和工作效率的重要因素。长期暴露在高噪声环境中会导致听力损伤、睡眠障碍、心血管疾病等多种健康问题。世界卫生组织(WHO)研究表明，超过55分贝的噪声就会对人体健康产生负面影响。因此，实时、准确地监测环境噪声水平，对于噪声污染控制和环境保护具有重要意义。

传统的噪声监测设备通常体积庞大、价格昂贵，且需要专业人员操作，难以实现广泛部署。而基于单片机的噪声监测系统具有体积小、成本低、功耗低、可靠性高等优点，适合在各种环境中进行噪声监测。本研究设计的噪声监测系统不仅能够实时显示噪声分贝值，还能根据预设阈值进行声光报警，为噪声污染监测提供了一种经济实用的解决方案。

1.2 国内外研究现状

国外在噪声监测技术方面起步较早，已发展出多种成熟的噪声监测系统和标准。如美国的Quest Technologies、丹麦的Brüel & Kjær等公司生产的专业噪声监测仪器，具有高精度、多功能等特点，但价格昂贵。近年来，随着物联网技术的发展，无线噪声监测网络成为研究热点。

国内噪声监测技术研究起步较晚，但发展迅速。许多高校和研究机构开展了相关研究，如清华大学的环境噪声自动监测系统、中科院声学所的分布式噪声监测网络等。同时，市场上也出现了多种基于单片机的简易噪声监测设备，但在精度、功能和可靠性方面仍有提升空间。

1.3 论文主要内容和结构安排

本论文共分为六章，各章内容安排如下：

第一章为绪论，介绍研究背景、意义及国内外研究现状。

第二章为系统总体设计，阐述系统设计目标、总体架构和工作原理。

第三章为硬件设计，详细说明各硬件模块的设计原理和实现方法。

第四章为软件设计，描述系统软件架构、主要功能模块和算法实现。

第五章为仿真与测试，介绍仿真环境搭建、测试方案和结果分析。

第六章为总结与展望，归纳研究成果并指出未来改进方向。

第二章 系统总体设计

2.1 系统设计目标

本噪声监测系统主要实现以下功能目标：

1. 实时监测环境噪声水平，测量范围为30-130dB，分辨率为0.1dB

2. 通过LCD1602显示屏实时显示当前噪声分贝值

3. 提供用户界面，可通过按键设置报警阈值

4. 根据噪声水平与阈值的比较结果，提供视觉（LED）和听觉（蜂鸣器）报警指示

5. 系统工作稳定可靠，具有一定的抗干扰能力

2.2 系统总体架构

系统采用模块化设计思想，整体架构如图2-1所示，主要包括以下功能模块：

1. 信号采集模块：由传声器和信号调理电路组成，负责将声压信号转换为电信号

2. 信号处理模块：包括放大、滤波和AD转换电路，将模拟信号转换为数字信号

3. 主控模块：采用STC89C52单片机，负责数据处理、逻辑控制和通信协调

4. 显示模块：LCD1602液晶显示屏，用于显示噪声值和系统状态

5. 报警模块：由LED指示灯和蜂鸣器组成，提供声光报警功能

6. 人机交互模块：三个按键组成，用于系统参数设置

7. 电源模块：为系统各部件提供稳定工作电压

2.3 系统工作原理

系统工作原理如图2-2所示。传声器将声压信号转换为微弱的电压信号，经过前置放大和滤波处理后，由AD转换器转换为数字信号。单片机对数字信号进行处理，计算得到当前噪声分贝值，并通过LCD显示屏实时显示。同时，单片机将测量值与用户设定的阈值进行比较，根据比较结果控制LED和蜂鸣器的工作状态。用户可以通过按键设置报警阈值，系统具有掉电保存功能，能够记忆用户设置。

第三章 硬件设计

3.1 单片机最小系统设计

系统采用STC89C52单片机作为主控制器，其最小系统包括以下部分：

1. 时钟电路：采用12MHz晶振，提供稳定的时钟信号

2. 复位电路：采用上电复位和手动复位相结合的方式

3. 电源电路：采用AMS1117稳压芯片，提供5V稳定电压

4. 程序下载接口：通过串口实现程序下载和调试

STC89C52具有8KB Flash程序存储器、512B RAM、32个I/O口、3个定时器和1个全双工串口，完全满足本系统的需求。其低功耗、高抗干扰特性也适合噪声监测应用环境。

3.2 噪声信号采集与处理电路

噪声信号采集与处理是系统的关键部分，其设计直接影响测量精度。该部分电路包括：

1. 传声器：采用驻极体电容式麦克风，频率响应范围为20Hz-16kHz，灵敏度为-38±3dB

2. 前置放大电路：采用LM358运算放大器构成同相放大器，增益设置为100倍

3. 滤波电路：采用二阶有源带通滤波器，通带频率为20Hz-20kHz

4. 有效值检测电路：采用AD736真有效值转换芯片，将交流信号转换为直流信号

5. AD转换电路：采用PCF8591 8位AD转换器，采样率为10kHz

信号处理流程为：声信号→传声器→前置放大→带通滤波→有效值检测→AD转换→单片机。通过合理设计各级电路参数，确保信号处理线性度和信噪比。

3.3 人机交互模块设计

人机交互模块包括显示和输入两部分：

1. 显示模块：采用LCD1602液晶显示屏，可显示两行16个字符。通过HD44780控制器与单片机连接，采用4位数据总线方式，节省I/O口资源

2. 按键输入：设置三个轻触按键，分别为：

   • SET键：进入/退出设置模式，切换设置项

   • INC键：在设置模式下增加数值

   • DEC键：在设置模式下减少数值

按键电路采用上拉电阻设计，通过软件消抖处理，确保按键响应可靠。

3.4 报警模块设计

报警模块实现声光报警功能，包括：

1. 光报警：采用双色LED（红绿共阳），由单片机通过三极管驱动

   • 绿灯：噪声正常时闪烁（1Hz）

   • 红灯：噪声超标时闪烁（2Hz）

2. 声报警：采用有源蜂鸣器，由单片机通过三极管驱动。当噪声超标时，发出2kHz的间歇报警声（0.5s开，0.5s关）

报警模块采用独立驱动电路，确保足够的驱动能力，同时与单片机端口通过光耦隔离，提高抗干扰能力。

3.5 电源模块设计

系统电源采用220V AC转5V DC的开关电源适配器供电，内部电源电路包括：

1. 电源滤波：采用π型LC滤波器，抑制高频干扰

2. 稳压电路：采用AMS1117-5.0稳压芯片，提供稳定的5V电压

3. 退耦电容：在各芯片电源引脚附近放置0.1μF陶瓷电容，滤除高频噪声

电源模块设计考虑了功率余量和散热要求，确保系统长期稳定工作。

第四章 软件设计 (附程序)

4.1 软件总体架构

系统软件采用模块化、结构化设计方法，整体架构如图4-1所示，主要包括以下功能模块：

1. 主程序模块：完成系统初始化，协调各功能模块工作

2. 数据采集模块：控制AD转换，获取噪声信号数据

3. 数据处理模块：对采样数据进行滤波、计算，得到噪声分贝值

4. 显示模块：控制LCD显示内容和刷新

5. 按键处理模块：扫描按键输入，执行相应功能

6. 报警控制模块：根据噪声值控制LED和蜂鸣器状态

7. EEPROM模块：实现报警阈值存储和读取

软件采用前后台系统架构，主程序循环执行各功能模块，定时器中断处理时间敏感任务。

4.2 主程序设计

主程序流程图如图4-2所示，主要执行流程为：

1. 系统初始化：包括I/O口、定时器、AD转换器、LCD等外设初始化

2. 读取EEPROM中保存的报警阈值

3. 进入主循环：
   a. 采集噪声数据
   b. 计算当前噪声分贝值
   c. 更新LCD显示
   d. 检查按键输入
   e. 执行报警判断和控制
   f. 延时等待下一次循环

主循环执行周期为100ms，确保系统响应实时性。

4.3 数据采集与处理算法

数据采集与处理流程如下：

1. AD采样：每10ms采样一次，连续采样10次

2. 数字滤波：对采样值进行中值滤波，去除异常值

3. 分贝值计算：根据公式dB=20lg(V/V0)，其中V0为参考电压

4. 滑动平均：对连续5个计算值进行滑动平均，提高显示稳定性

算法设计中考虑了计算效率和精度平衡，采用查表法和定点运算优化计算速度。

4.4 按键处理与菜单设计

按键处理采用状态机设计，主要功能包括：

1. 按键扫描：每20ms扫描一次，采用软件消抖

2. 按键状态机：

   • 短按：进入设置模式，切换设置项

   • 长按(>2s)：保存设置并退出

3. 菜单设计：

   • 正常显示模式：显示当前噪声值和状态

   • 设置模式：依次设置报警阈值的高字节和低字节

按键处理程序确保用户操作简单直观，同时防止误操作。

4.5 报警控制逻辑

报警控制逻辑如图4-3所示，主要规则为：

1. 当噪声值<阈值-3dB时：

   • 绿灯常亮

   • 蜂鸣器关闭

2. 当阈值-3dB≤噪声值<阈值时：

   • 绿灯闪烁（1Hz）

   • 蜂鸣器关闭

3. 当噪声值≥阈值时：

   • 红灯闪烁（2Hz）

   • 蜂鸣器间歇鸣响（0.5s开，0.5s关）

报警控制采用分层设计，提供渐进式报警提示。

第五章 仿真与测试（附仿真图）

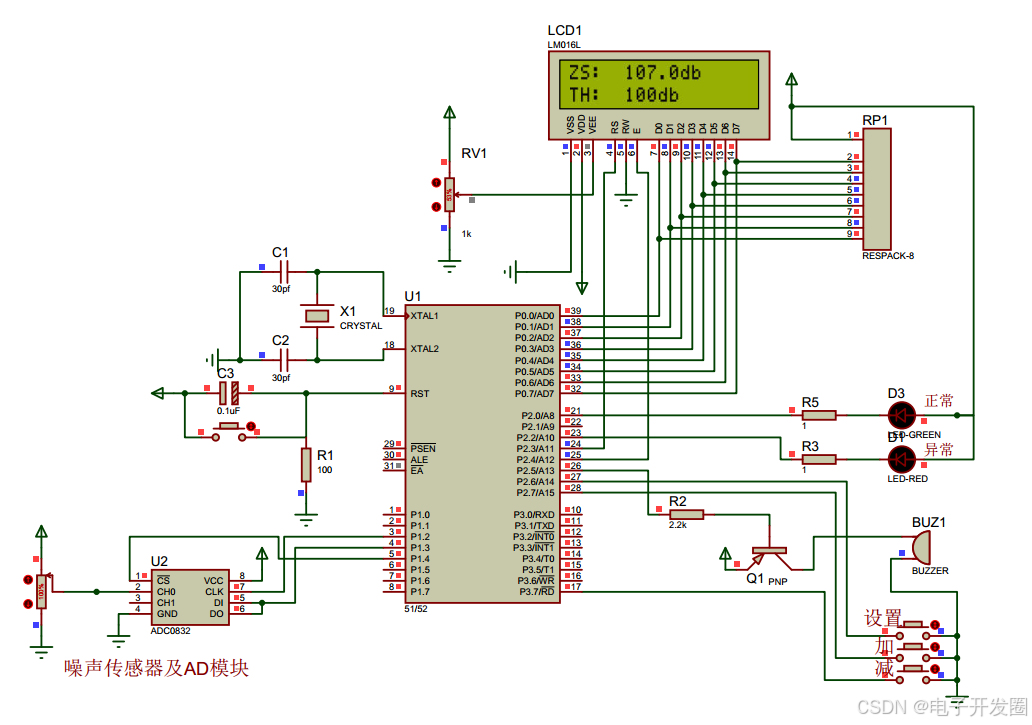

系统仿真采用Proteus 8.9仿真平台，搭建的仿真电路如图所示，包括：

1. 单片机模型：STC89C52

2. 信号源：模拟噪声信号输入

3. LCD显示器：LCD1602

4. 按键：三个按钮开关

5. 报警指示：LED和蜂鸣器

仿真测试主要验证系统功能逻辑的正确性，包括显示、按键设置和报警功能。
