基于单片机的秒表计时器设计 (程序+仿真+电路+论文) 0400

摘要

本文设计了一种基于单片机的秒表计时器系统。该系统以51/52单片机为核心控制器，采用数码管显示模块、按键输入模块和蜂鸣器报警模块，实现了正计时、倒计时、时间记录和报警功能。系统设计包括硬件电路和软件程序两部分，硬件部分主要涉及单片机控制、显示、按键输入和报警模块；软件部分实现了计时、显示更新、按键响应和报警控制等功能。通过系统测试，验证了该设计方案的有效性和可靠性，计时精度高，操作简便，满足一般计时需求。本设计具有结构简单、成本低廉、实用性强等特点，可广泛应用于体育计时、工业控制等领域。

关键词 51单片机；秒表计时器；数码管显示；按键控制；蜂鸣器报警

引言

计时器作为一种常用的时间测量工具，在体育比赛、工业控制、科学实验等领域得到了广泛应用。随着现代科技的发展，对计时器的精度、功能和操作性提出了更高要求。基于微控制器的计时器系统因其精度高、功能强大、易于实现智能化等优点，得到了广泛应用。

51单片机作为一种成熟稳定的8位微控制器，具有价格低廉、性能可靠、开发资源丰富等特点，非常适合用于中小型计时器系统的开发。数码管显示模块提供了直观的时间显示界面，按键输入模块增强了系统的交互性，蜂鸣器报警模块提高了系统的实用性。本文旨在设计一种基于单片机的秒表计时器系统，通过合理选择硬件器件和优化软件算法，实现高精度计时和多功能操作。该设计不仅具有理论意义，而且在实际应用中具有较高的实用价值。

一、系统总体设计

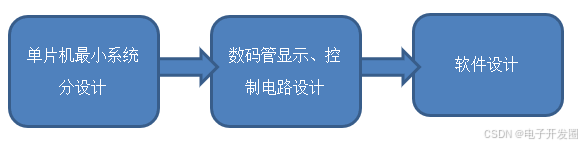

本系统采用模块化设计思想，将整个计时器系统分为单片机控制模块、显示模块、按键输入模块和报警模块四个部分。系统总体结构如图1所示。

单片机控制模块以51/52单片机为核心，负责系统的整体控制、计时处理和显示更新。显示模块采用数码管，用于实时显示计时时间。按键输入模块包括五个按键，分别用于控制计时的开始/停止、时间记录、归零、模式切换和倒计时设置。报警模块采用蜂鸣器，用于在倒计时结束时发出报警声。

系统工作原理如下：51/52单片机根据按键输入生成相应的控制信号，更新计时状态并刷新数码管上的显示内容。同时，单片机根据计时状态控制蜂鸣器的报警。整个系统在单片机的控制下循环工作，实现高精度计时和多功能操作。

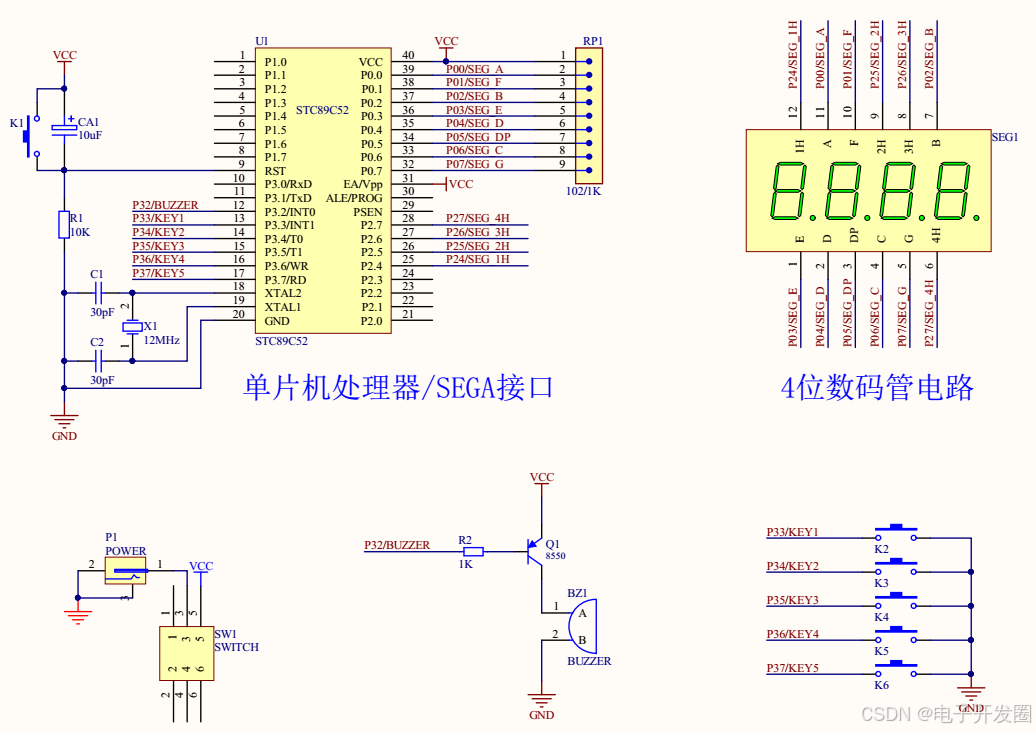

二、硬件电路设计

硬件电路设计是系统实现的基础，本设计主要包括单片机最小系统、显示电路、按键输入电路和报警电路四个部分。

单片机最小系统是控制核心，包括51/52单片机芯片、时钟电路和复位电路。时钟电路采用12MHz晶振，为系统提供稳定的时钟信号。复位电路采用RC复位方式，确保系统上电时可靠复位。显示电路采用数码管，通过并行接口与单片机连接，实现计时时间的显示。数码管具有显示清晰、功耗低、接口简单等优点，非常适合用于嵌入式系统的显示输出。

按键输入电路包括五个按键，分别连接到单片机的I/O口，用于控制计时的开始/停止、时间记录、归零、模式切换和倒计时设置。按键采用上拉电阻设计，确保按键未按下时输入为高电平，按下时为低电平。这种设计简单可靠，能够满足系统控制的需求。报警电路采用蜂鸣器，通过三极管驱动与单片机连接，用于在倒计时结束时发出报警声。

三、软件程序设计

软件设计采用模块化结构，主要包括主程序、计时子程序、显示更新子程序、按键处理子程序和报警控制子程序四个部分。主程序负责系统初始化和任务调度，采用循环结构不断调用各子程序，实现计时的精确控制和多功能操作。

计时子程序负责处理计时的核心逻辑，包括正计时、倒计时和时间记录。程序采用定时器中断方式，通过计数实现高精度计时。显示更新子程序负责将计时时间显示在数码管上。程序通过并行接口向数码管发送命令和数据，实现时间的显示。数码管的显示内容可以灵活设置，包括分钟、秒和提示信息等。

按键处理子程序负责检测和处理按键输入，生成相应的控制信号。程序采用查询方式检测按键状态，确保操作的实时性。按键处理子程序还实现了按键消抖功能，避免误操作。通过合理的按键处理算法，系统能够准确响应用户的操作，提供良好的交互体验。报警控制子程序负责在倒计时结束时控制蜂鸣器发出报警声。程序通过控制蜂鸣器的开关状态，实现不同的报警效果。
