1 简介

带噪空间基于密度的聚类方法（Density-Based Spatial Clustering of Applications with Noise，DBSCAN）是一种比较有代表性的基于密度的聚类算法。与划分和层次聚类方法不同，它将簇定义为密度相连的点的最大集合，能够把具有足够高密度的区域划分为簇，并可在带噪声的数据集空间中发现任意形状的类别簇。和K-Means，BIRCH这些一般只适用于凸样本集的聚类相比，DBSCAN既可以适用于凸样本集，也可以适用于非凸样本集。

2 算法

DBSCAN是一种基于密度的聚类算法，这类密度聚类算法一般假定类别可以通过样本分布的紧密程度决定。同一类别的样本，他们之间应该是紧密相连的，算法将这样的关系成为密度相连的。算法通过将密度相连的样本划为一类，这样就得到了一个聚类类别。再将所有样本划为多个密度相连的不同类别，就得到了最终的聚类结果。

2.1 定义

定义1：（点的Eps-邻域）点 $p$ 的Eps-邻域 表示样本集合 $D$ 中于点 $p$ 的距离小于 $E p s$ 的所有样本点的集合，用 $N_{Eps}(p)$ 表示，定义为
${{N}_{Eps}}(p)=\left\{ q\in D|dist(p,q)\le Eps \right\}$

定义2：（核心点）样本点 $p$ 的Eps-邻域 的样本点个数用 $\left| {{N}_{Eps}}(p) \right|$ 表示，若其样本点数 $\left| {{N}_{Eps}}(p) \right|\ge MinPts$ ，则称样本点 $p$ 为核心点。其余的样本点成为边界点。如下图所示，点 $p$ 为核心点，点 $q$ 为边界点。
定义2
定义3：（直接密度可达）若样本点 $p$ 与点 $q$ 满足如下条件：

$p\in {{N}_{Eps}}(q)$
$\left| {{N}_{Eps}}(q) \right|\ge MinPts$ （核心点条件）

则称点 $p$ 可由点 $q$ 直接密度可达，反之不一定成立。如下图所示，因为点 $p$ 不是核心点，点 $q$ 是核心点，而点 $p$ 又在点 $q$ 的Eps-邻域 内，因此点 $p$ 可由点 $q$ 直接密度可达，点 $q$ 不能由点 $p$ 直接密度可达。
定义3

定义4：（密度可达）若有一串点 $p_{1}$ 、 $p_{2}$ 、…、 $p_{N}$ ，其中 $p_{1}\equiv q$ ， $p_{N}\equiv p$ ，而 $p_{i+1}$ 可由 $p_{i}$ 直接密度可达（ $i = 1, 2, . . ., N - 1$ ），则称点 $p$ 可由点 $q$ 密度可达。
密度可达性是密度直接可达性的扩展，这是一种传递的关系，但不是对称可逆的，只有核心点对之间的密度可达性是对称的。如下图所示，点 $p$ 可由点 $q$ 密度可达，而点 $q$ 不能由点 $p$ 密度可达。
定义4

定义5（密度相连）若有点 $o$ ，使得点 $p$ 和点 $q$ 都由 $o$ 密度可达，那么称点 $p$ 和点 $q$ 是密度相连的。

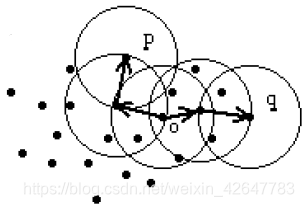

密度相连性是一种对称可逆的关系。如下图所示，点 $p$ 和点 $q$ 是密度相连的。
定义5

定义6：（簇）设样本集为 $D$ ，那么参数为 $E p s$ 和 $M i n P t s$ 的簇C是 $D$ 的非空子集，它满足以下条件：

$\forall p,q$ ，如果 $p\in C$ ，而且点 $q$ 由点 $p$ 密度可达，那么点 $q$ 也属于簇C（极大性）；
$\forall p,q\in C$ ： $p$ 和点 $q$ 是密度相连的（连接性）。

定义7：（噪声点）设 ${{C}_{1}},{{C}_{2}},...,{{C}_{k}}$ 是样本集 $D$ 的所有的簇，那么噪声点就是数据集 $D$ 中，不属于以上所有簇的样本点。即
$\text{noise}=\{p\in D|\forall i:p\notin {{C}_{i}}\},i=1,2,...,k$

引理1：设点 $p$ 是样本集 $D$ 中的样本点，而且 $\left| {{N}_{Eps}}(p) \right|\ge MinPts$ ，即点 $p$ 是核心点，那么集合 $O=\{o|o\in D,且o由p密度可达\}$ 是一个簇。
簇 $O$ 中的每一个点都由任意一个核心点密度可达的，所以簇 $O$ 刚好包含了所有由它的核心点密度可达的点。

引理2：设 $C$ 是一个簇， $p$ 是簇 $C$ 中的任意一点且 $\left| {{N}_{Eps}}(p) \right|\ge MinPts$ ，那么 $C$ 等价于集合 $O$ ，其中
$O=\{o|o\in D,且o由p密度可达\}$

2.2 算法实现步骤

输入：样本集 $D=\{x_{1},x_{2},...,x_{m}\}$ ，邻域参数（ $E p s$ ， $M i n P t s$ ）

输出：簇的划分 $C=\{C_{1},C_{2},...,C_{k}\}$

1）初始化核心点集 $\Omega =\varnothing$ ，初始化聚类簇的序号 $k = 0$ ，初始化未访问的样本点集 $\Gamma =D$ ，簇的划分 $C=\varnothing$

2）对于 $j = 1, 2, . . ., m$ ，按照下列步骤找出所有的核心点：

通过距离度量的方式，找到样本点 $x_{j}$ 的Eps-邻域 $N_{Eps}(x_{j})$
如果Eps-邻域 的点数 $\left| {{N}_{Eps}}(p) \right|\ge MinPts$ ，则将 $x_{j}$ 加入到核心点集 $\Omega$ 中： $\Omega =\Omega \cup \{{{x}_{j}}\}$

3）如果核心点集 $\Omega =\varnothing$ ，则算法结束，否则转入步骤4）

4）在核心点集 $\Omega$ 中，随机选择一个核心点 $o$ ，初始化当前簇的核心点队列 $\Omega _{cur}={o}$ ，更新类别序号 $k = k + 1$ ，初始化当前簇样本集合 $C_{k}=\{o\}$ ，更新未访问样本集合 $\Gamma = \Gamma - \{o\}$

5）如果当前簇的核心点队列 $\Omega _{cur}=\varnothing$ ，则当前聚类簇 $C_{k}$ 生成完毕，更新簇的划分 $C=\{C_{1},C_{2},...,C_{k}\}$ ，更新核心点集 $\Omega =\Omega - C_{k}$ ，转入步骤3）

6）在当前簇的核心点队列 $\Omega _{cur}$ 中随机取出一个核心点 $o^{'}$ ，通过邻域距离阈值 $E p s$ 划出所有Eps-邻域 $N_{Eps}(o^{'})$ ，令 $\Delta ={{N}_{Eps}}({{o}^{'}})\cap \Gamma$ ，更新当前簇的样本集合 $C_{k}=C_{k}\cup \Delta$ ，更新未访问样本集合 $\Gamma = \Gamma - \Delta$ ，更新核心点队列 $\Omega _{cur}=\Omega _{cur}\cup(\Delta\cap\Omega)-o^{'}$ ，转入步骤5）

最终程序执行完成后将输出簇的划分结果 $C=\{C_{1},C_{2},...,C_{k}\}$ 。

3 伪代码

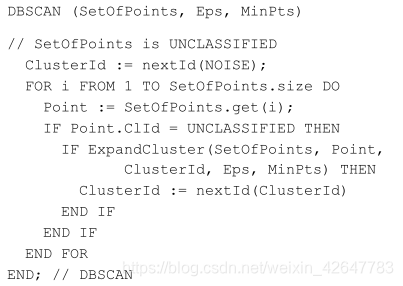

根据以上算法，写出如下伪代码的形式：

在这里插入图片描述

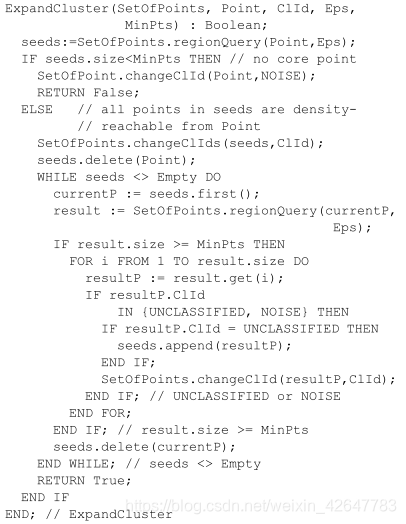

其中ExpandCluster函数的伪代码形式如下：

4 实验结果

利用 SEQUOIA 2000 的部分测试样本，测试DBSCAN算法以及CLARANS算法的聚类效果，并做对比。

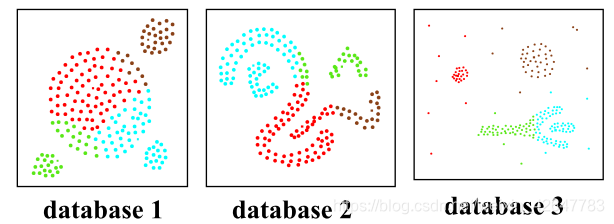

以下是CLARANS算法的聚类结果：
在这里插入图片描述

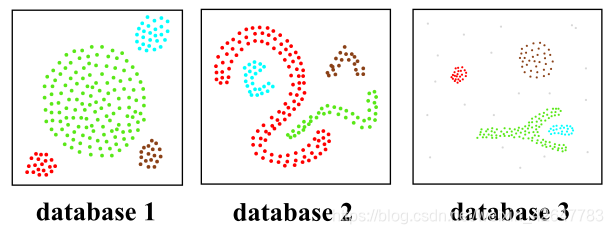

以下是DBSCAN的聚类结果：

在这里插入图片描述

由实验结果可以看出，DBSCAN对任意形状的样本集都具有较好的更符合人类直观的聚类效果，并在聚类的同时可以找出噪声点并排除噪声点。

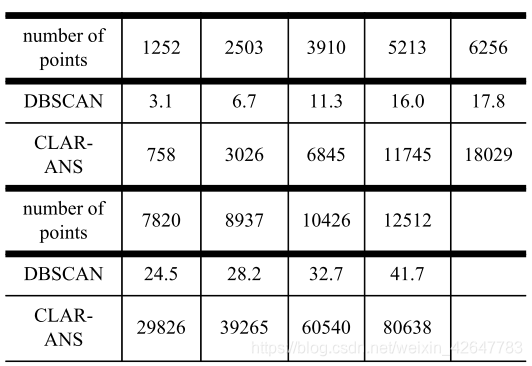

下表展示了DBSCAN算法与CLARANS算法的聚类效率的对比（单位秒）：
在这里插入图片描述
由表可以看出，DBSCAN的聚类效率更高，比CLARANS能快出1到2个数量级。

5 优缺点

DBSCAN具有以下优点：

可以对任意形状的稠密数据集进行聚类；
可以在聚类的同时发现异常点，对数据集中的异常点不敏感；
相对于K-Means等聚类方法，DBSCAN对结果没有偏倚，其初始值的设置几乎不会影响聚类结果

DBSCAN也有它的缺点：

如果样本集的密度不均匀、聚类间距差相差很大时，聚类质量较差，这时用DBSCAN聚类一般不适合；
如果样本集较大时，聚类收敛时间较长，此时可以对搜索最近邻时建立的KD树或者球树进行规模限制来改进；
调参相对于传统的K-Means之类的聚类算法较为复杂，主要需要对距离阈值 $E p s$ 和邻域样本数阈值 $M i n P t s$ 联合调参，不同的参数组合对最后的聚类效果有较大影响。

6 小结

和传统的K-Means算法相比，DBSCAN最大的不同就是不需要输入类别数 $k$ ，当然它最大的优势是可以发现任意形状的聚类簇，也就是说它可以用于非凸数据集的聚类，而不只是像K-Means等算法仅仅局限于凸样本集的聚类。同时它在聚类的同时还可以找出异常点，这点和BIRCH算法类似。当数据集不是稠密的类型，就不适合采用DBSCAN算法。

7 参考文献

[1] Ester, Martin & Kriegel, Hans-Peter & Sander, Joerg & Xu, Xiaowei. (1996). A Density-Based Algorithm for Discovering Clusters in Large Spatial Databases with Noise. KDD. 96. 226-231.
[2] DBSCAN密度聚类算法
[3] 聚类分析常用算法原理：KMeans,DBSCAN, 层次聚类
