激振器测试注意事项

1. 模态测试中的一些硬件问题

1.1 模态测试中激振器的最佳位置是哪里？

一般来讲，激振器的位置应该在能够激发起所关心的每一阶模态的位置。但是，激振器的行程和速度都是有限的，激振器的最大推力又限制了最大加速度，所以，激振器如果安装在响应大的地方，那么激振器会跟不上结构的响应，这时，激振器就不会施加激励给结构，这种现象称为阻抗不匹配。这种情况下，激振器应当位于结构的其他位置，该位置的结构总响应应当小一些，使得激振器在感兴趣的频率范围内为结构施加良好的，带宽的，比较平坦的输入力谱。

1.2 激振器的约束方法

对于低量级的激振器，基座周围使用热胶固定即可，但是对于高量级的激振器，应当使用固定螺栓进行连接。

1.3 激振器设置中最为常见的故障

通常，激振器设置中最常见的故障是顶杆未对准，顶杆如果未对准，则力传感器测到的载荷与实际施加在结构上的载荷会不一致，导致频响函数质量变差。
第二个常见问题就是激振器在结构上过于柔软的地方施加激励，导致激振器赶不上结构的响应。这时需要把激振器安放在结构上不那么柔软的地方。

1.4 激振器施加的力量级是否越大越好

激振器的激励力一般来说比较低，事实上，过大的激励力会激发结构的非线性，导致测量效果变得更差。

1.5 激振器施加的力量级是否越大越好

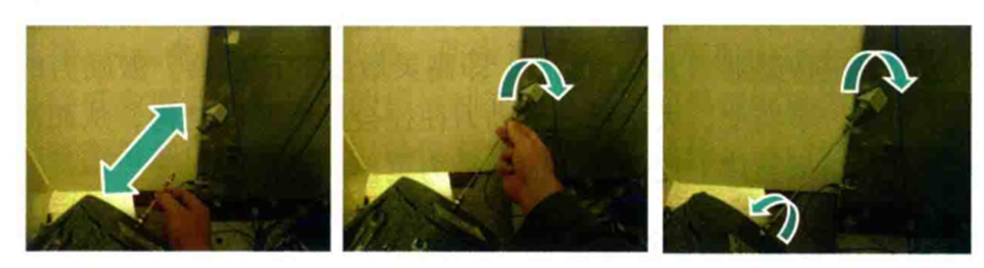

在进行激振器设置时，通常先把激振器顶杆调整到合适的位置，之后将顶杆与力传感器进行对准，最后拧紧激振器夹头。

1.6 何时将激振器与结构进行连接？

激振器与结构的连接通常位于测试系统搭建的最后的一步，即先完成加速度计安装在结构上、结构到采集系统的线缆布置，将激振器连接到系统中，再完成激振器与加速度计的对准与连接。这样做的原因是在加速度计安装到结构的过程中，由于附加质量会引起结构的偏移与沉降，当进行自由边界条件试验时，这一点尤其容易发生，从而导致加速度计与激振器顶杆的错位，所以要在测试系统全都布置好之后，再进行顶杆的对准。

1.7 不测试时是否应该断开激振器与顶杆的连接

一般来说，当不进行测试时，应该断开激振器与顶杆的连接。这是因为被测结构在长时间放置时，可能由于质量偏移或者边界条件改变等原因，造成激振器顶杆与加速度计之间偏移，如果仍然进行连接，激振器就有可能遭到破坏。

1.8 力传感器或者阻抗头必须安装在顶杆的结构侧吗？

力传感器必须始终安装在顶杆的结构侧，这样测出来的力才是施加给结构的激励力，如果将力传感器安装在激振器侧，将造成顶杆的动态特性变成所测量频响函数的一部分，这是不正确的。

1.9 阻抗头

阻抗头是一种可以同时测量力和响应的传感器，建议在所有的测量场合下都使用阻抗头。

2. 顶杆相关问题

顶杆的作用是使激振器与结构解耦，并且使力仅沿着顶杆的轴向施加。顶杆应该在轴向上刚度较大，横向上刚度较低。因为顶杆的作用是尽可能把轴向力传递到结构上，而在横向上不传导力。
在设置顶杆时，应当避免顶杆频率与结构频率重合，否则将引起频响函数主峰分裂，发生“吸振”现象。
在测量过程中，顶杆的位置，对准，长度，材料，是否添加套筒，是否采用钢琴丝作为顶杆对频响函数的测量都会有或多或少的影响。位置对频响函数测量的影响是因为顶杆弯曲刚度的影响，首先说明的是，顶杆的弯曲刚度一定会对频响函数的测量造成影响。但是在不同的位置影响是不同的。顶杆如果没有对准，一定会对频响函数的测量造成影响，另外一个原因是顶杆质量不合格，也会造成影响。同理，顶杆的材料，长度，是否添加套筒，都对顶杆的刚度有影响，所以这些因素都会对频响函数的测量造成影响。钢琴丝由于没有横向刚度，所以是解决横向刚度问题的最佳方案，钢琴丝用于顶杆之前，需要进行预张紧，张紧力一般是施加到结构中的负载的3~4倍，这种测试方法一般是不能用于自由边界条件的。
