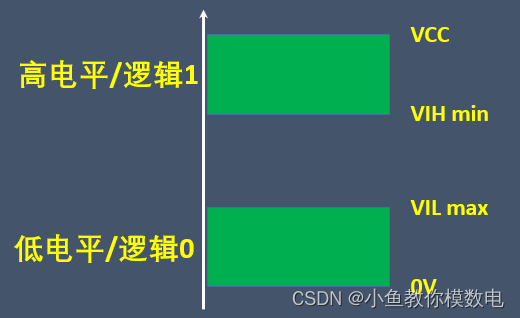

数字芯片电平分为逻辑0和逻辑1,也就是我们说的低电平和高电平,这里的低电平和高电平并不是指某个特定的电平,而是有一定的范围的,大家可以看下
输入高电平有个VIH min,也就是在VIH min到VCC之间的这段电平,数字芯片都会认为他是高电平
输入低电平有个VIL max,也就是在0到VIL max之间的这段电平,数字芯片都会认为他是低电平。

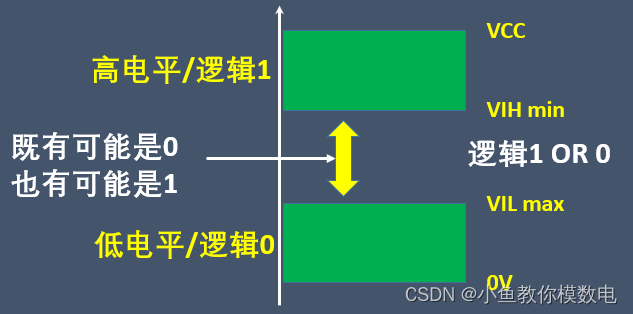

那么当输入在VIL max到VIH min这段电平之间我们的数字芯片他会识别成高电平还是低电平。
一些资料给出的解释是在这段电平范围内数字芯片既有可能识别成高电平,也有可能识别成低电平,对于数字芯片而言它是一个不确定的电平。我们平时在数字电路中应该避免这种电平的出现。
下面我以集成与门电路74HC08为例来实测下。

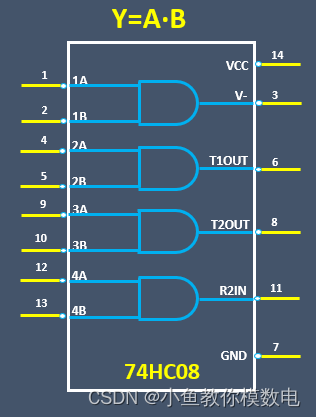

首先大家可以看下74HC08的电路符号,它包含了4个两输入的与门
与门的输入输出逻辑关系是只要输入有一个逻辑0(低电平),输出就是逻辑0,当两个输入全是1的时候,输出才为1.

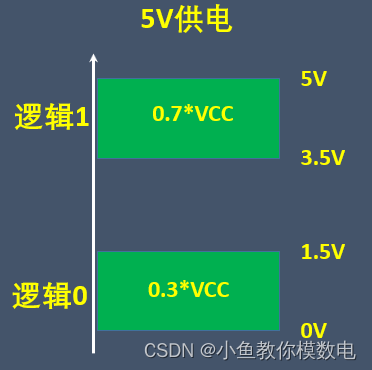

另外74HC08 5V供电时的数据手册给出的输入高电平和低电平的参数如下
视频如下:
高电平和低电平之间的电平芯片会识别成什么
