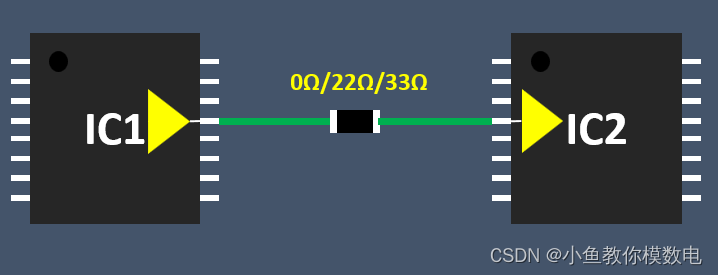

在设计电路的时候，常常会在两个芯片的信号线上串联一个电阻，这个电阻常常是0欧，22欧，33欧或更大阻值的电阻。位置的话有放在信号发射端也有放在接收端的。

今天就来和大家分享下，信号线上串接电阻的作用。

1、阻抗匹配，吸收反射信号

当信号频率比较高，上升沿比较陡时我们就需要考虑信号的阻抗连续问题了。

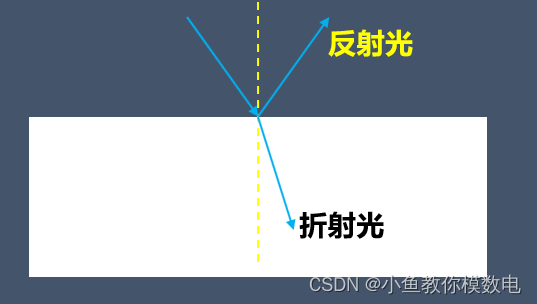

首先来看下光从空气照射到玻璃时，除了折射还会发生发射。

当信号频率比较高，上升沿比较陡
