P1dB&IP3

引用自东南大学李智群老师《射频集成电路与系统》

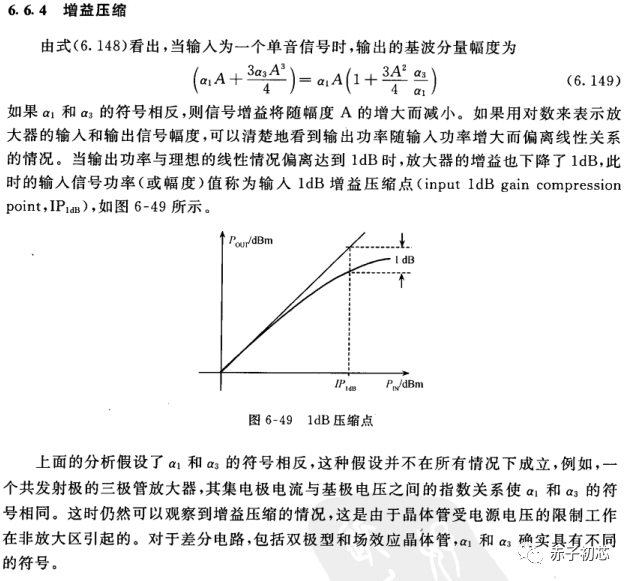

        a1&a3呈指数关系时，符号相同？

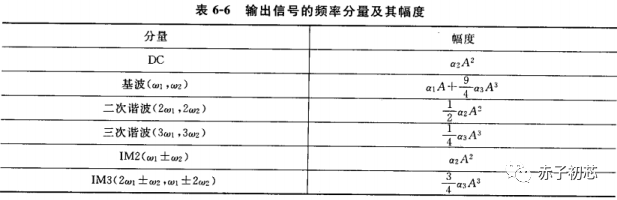

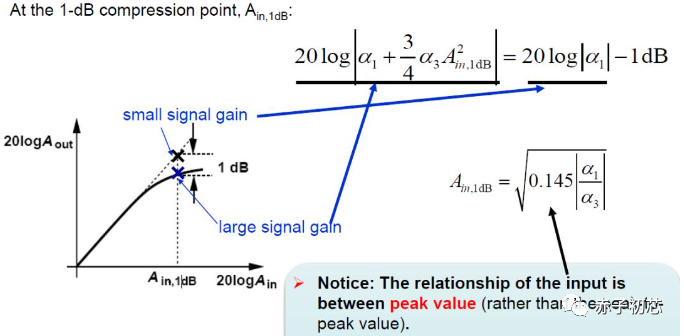

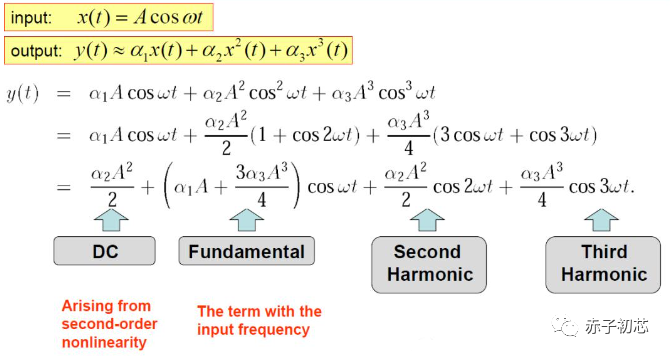

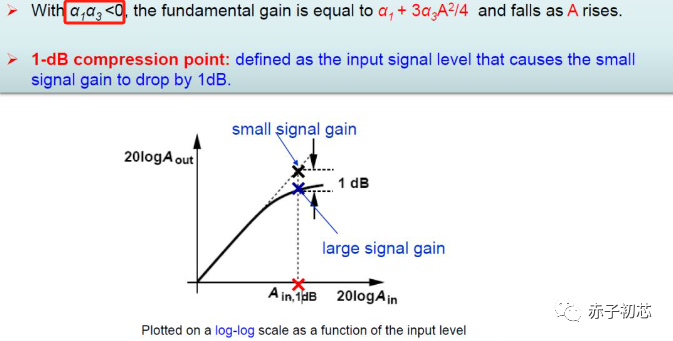

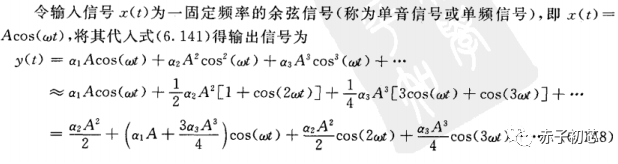

        由上面的公式可以看出，输出信号中的3次方项会影响基波信号幅度。

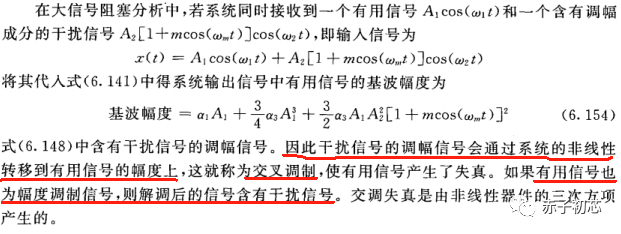

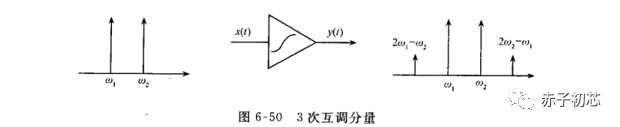

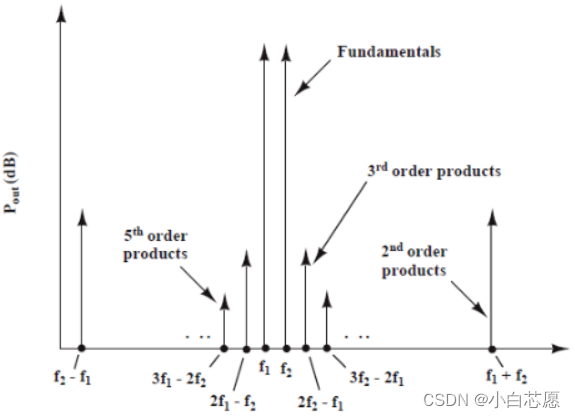

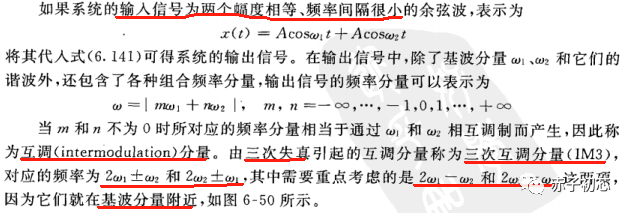

图 互调分量频谱

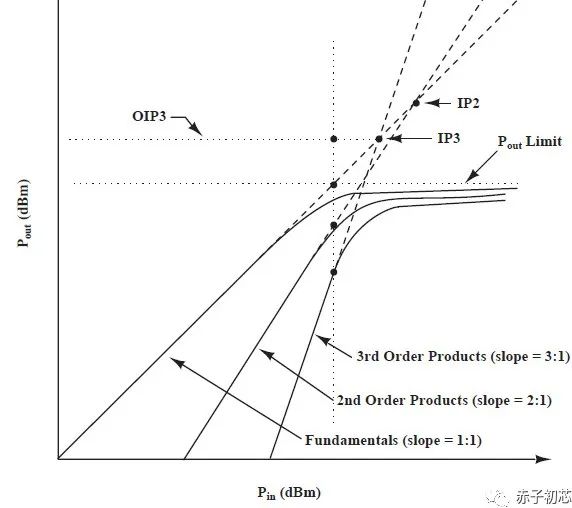

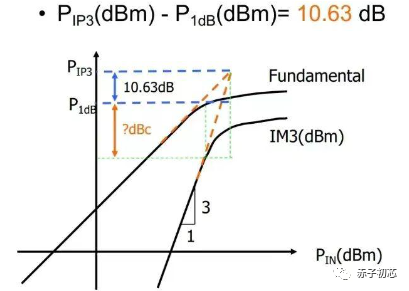

图 IP2&IP3测量

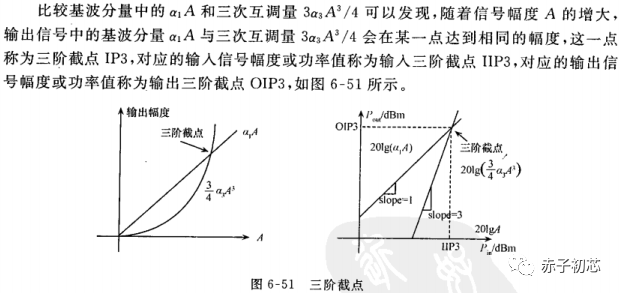

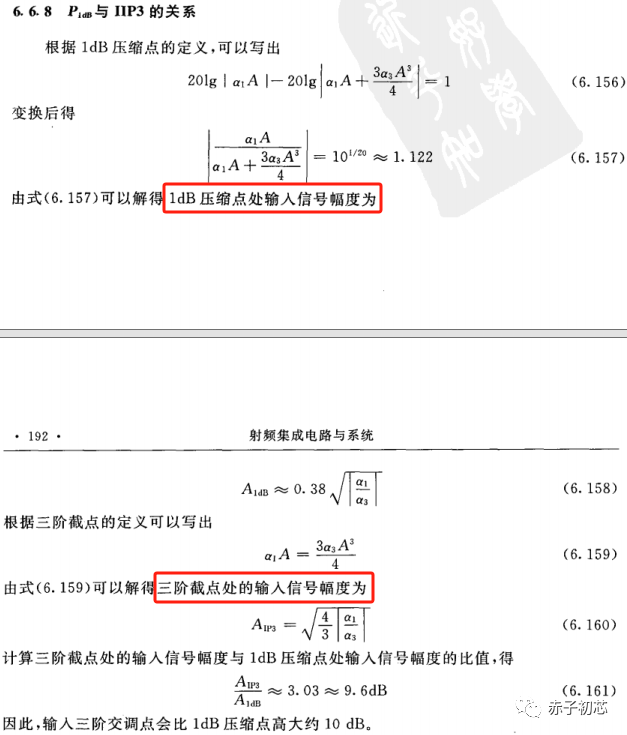

       一阶分量与三阶功率分量的交点对应的输入功率，即IIP3和IP1dB的功率比值为9.6dB；而如果换成输出功率：OIP3与OP1dB的比值就是10.6dB了，因为输出一阶功率压缩了1dB。

        IP3并不是一个直接可以测量的值，无法给系统一个输入幅度为IIP3的信号，然后指望他输出幅度为OIP3，因为系统在达到IIP3之前已经压缩了（IP1dB-IIP3=9.6dB）。实际测试时，常常也不是通过给逐步增大双音信号幅度来画延长线求得IP3。需要注意的是，一定要保证观察到的数据是符合规律，Pin每增加1dB，基波分量增加1dB, IM3分量增加3dB。如果Pin太小，输出IM分量与电路的底噪相当，从而导致结果不准确。

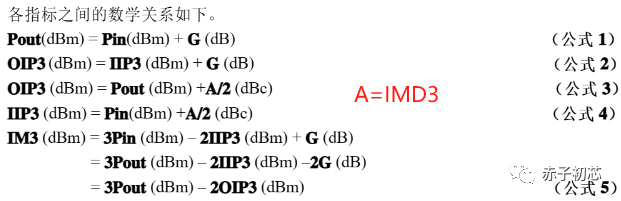

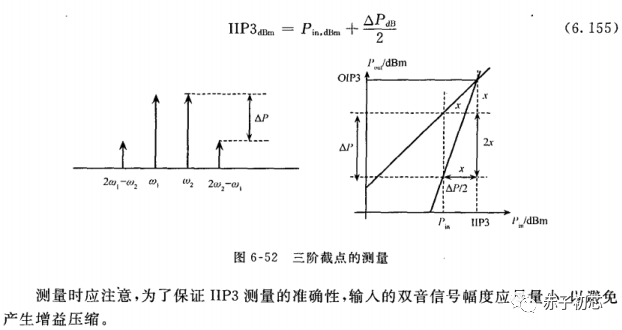

        实际测试常用方法：给定远低于P1dB的输入电平，通过将互调抑制度IMD3减半，再与输入电平相加，计算得到 IIP3，其中所有值都表示为对数量。这样通过一次双音测试，就能得到IP3值。
