双工器是什么

已于 2024-01-28 21:49:39 修改
阅读量1.2k 收藏 13
点赞数 10
分类专栏： RFIC设计 文章标签： 笔记
于 2024-01-26 11:50:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42693135/article/details/135862841
版权
本文介绍了双工器在无线通信中的应用，如何通过滤波器和回路器技术实现在发射和接收频率不同时的双向通信，以及其在移动通信协议中的关键作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

        通过使用双工器将TX路径和 RX路径连接到一个共用天线，而不会相互干扰，即用一个天线实现TRX双向通信。当发射机和接收机的频率不同时，用两个滤波器组合在一起，一个滤波器用于接收，另一个用于发射，便可以组成双工器。当发射机和接收机的频率相同时，滤波方法不起作用，使用回环器（circultor），可以通过信号只有一个方向。

        结构上看，双工器是两个带通滤波器的复合体，双工器的特性是基于滤波器的特性。在多数移动通信协议中，传输频率和接收频率之间的差距并不大。所以双工器的关键要求之一，就是如何将接收器的频率和发射器的频率分开。

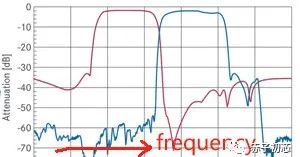

图 理想双工器和实际双工器S21
