三个梯度磁场_核磁梯度系统

MR梯度系统

在核磁扫描过程中会发出巨大的各种各样的声音，这些声音就是由梯度系统工作时发出的。梯度，顾名思义，就是随着自变量不断变化的量。在MR系统中，这个自变量就是空间位置，因变量就是磁场。因此有简单的公式

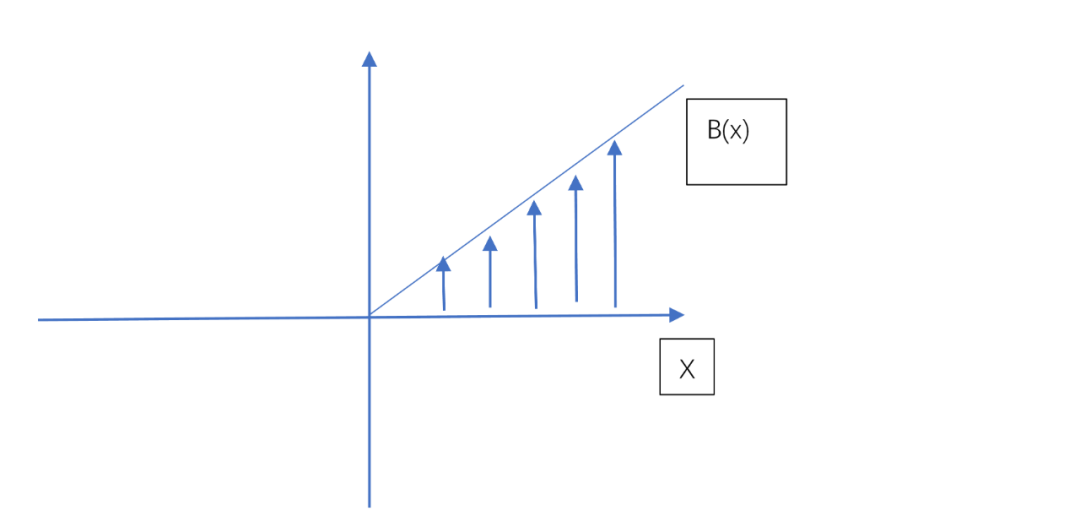

B(x)= Gx * X

B(x) 表示空间中x点的磁场强度，Gx表示梯度的变化率(俗称斜率)，X表示空间中的位置。

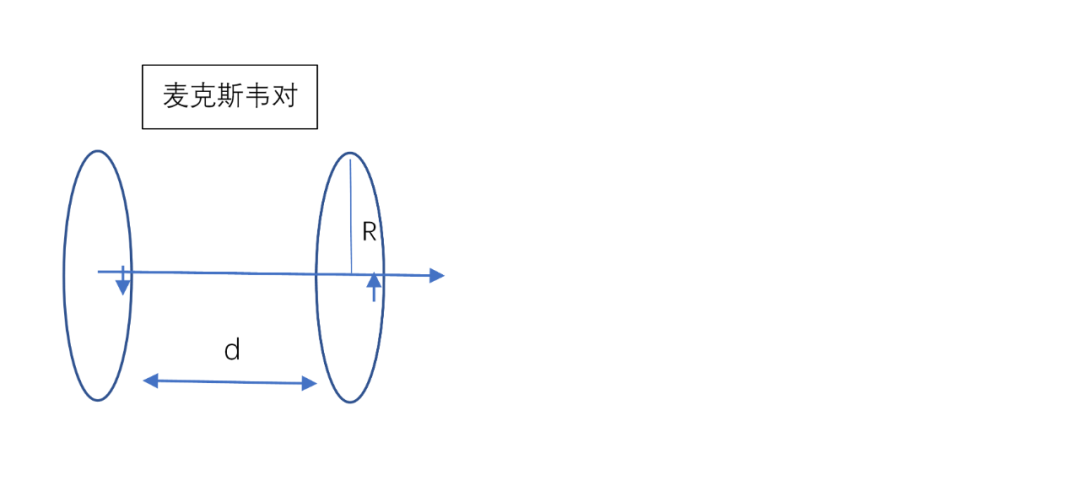

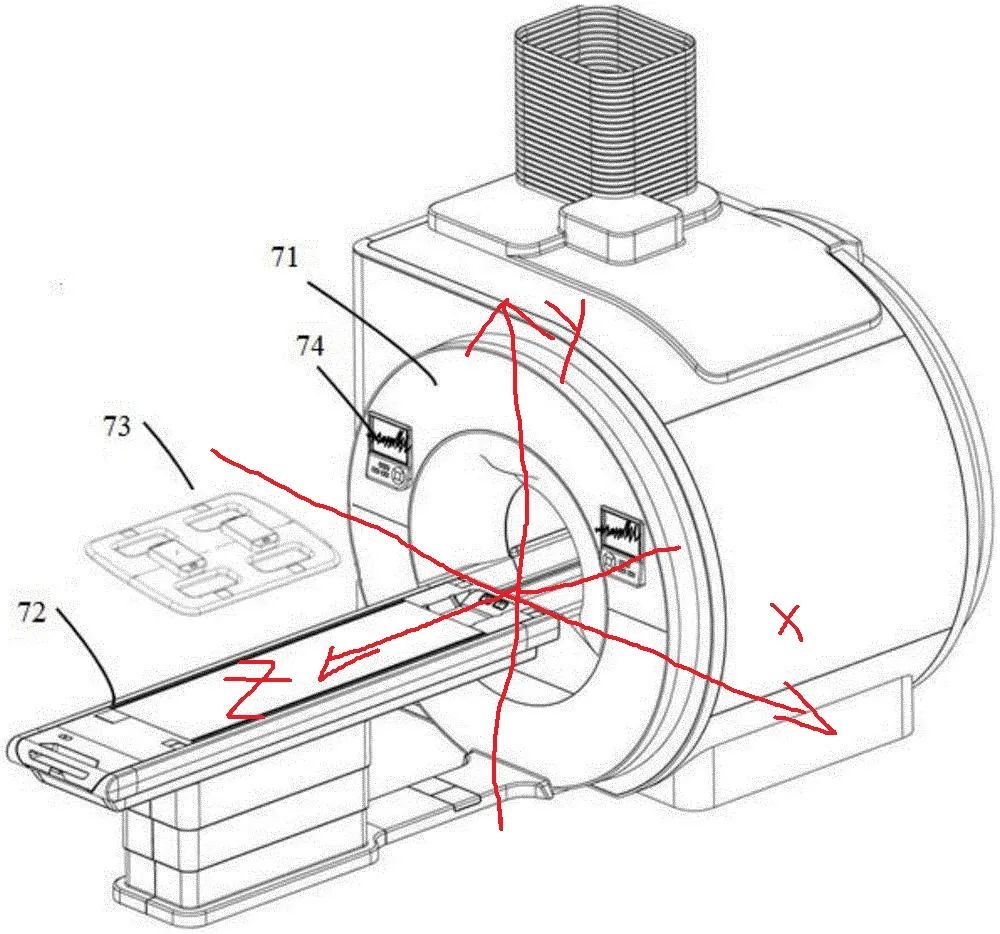

梯度线圈在x, y, z三个正交方向分布。在核磁系统中，z轴为磁体的长轴方向，因此z轴的梯度大小沿着磁体长轴方向变化。z轴梯度线圈又叫纵向梯度线圈，通常是两个等同圆线圈，其间距为d= * R，R为线圈半径，两个线圈通相反方向的电流，这两个线圈将产生z向的磁场，这种梯度线圈在两个线圈的中心点0.5R球内梯度均匀度在5%以内。通过增加更多的线圈对，可以得到更大范围内的5%均匀度。

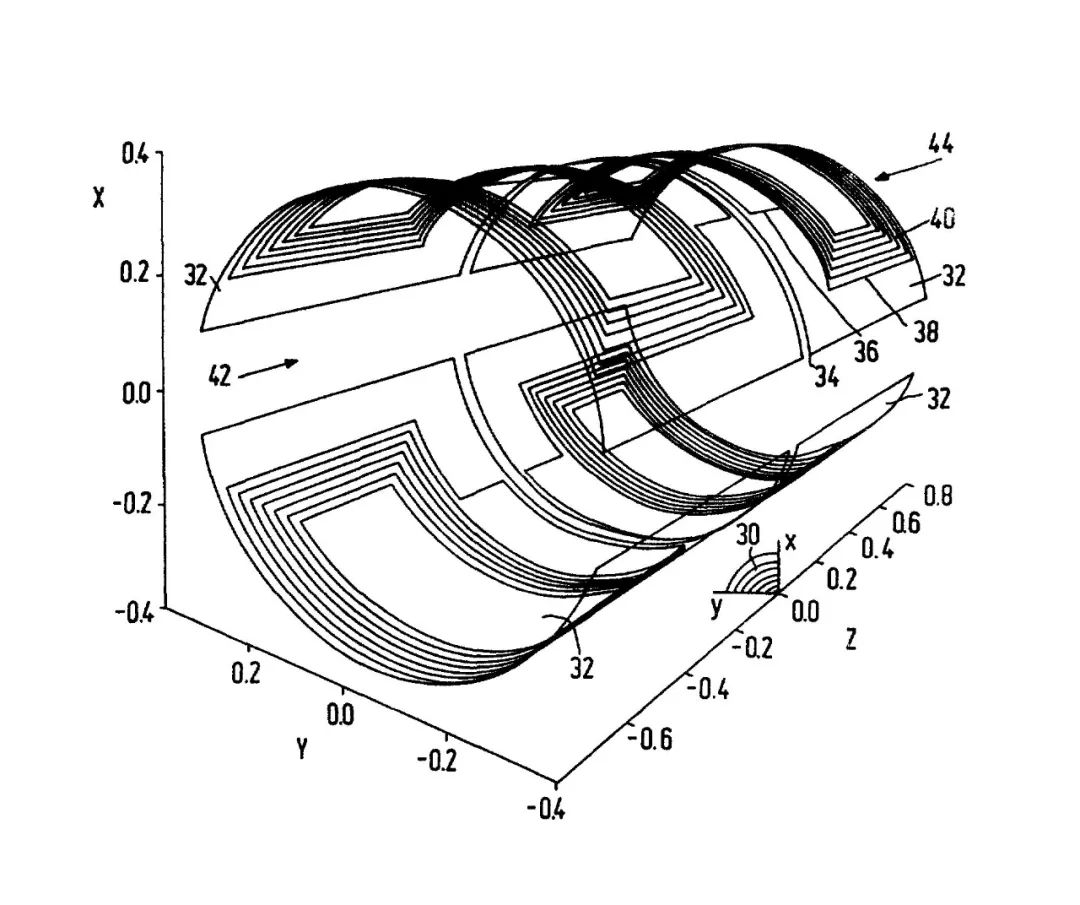

x, y方向的梯度线圈又叫横向梯度线圈，这种梯度线圈是由4个双马鞍形的线圈构成，其结构图如下图所示，可以构成y方向的梯度线圈，对这种梯度线圈旋转90度之后，就可以构成x方向的梯度线圈。

注意，梯度线圈虽然分为x, y, z三个方向的变化，但是产生的磁场强度的方向都是和主磁场方向相同的，只是梯度磁场的大小分别沿x, y, z方向变化而已。

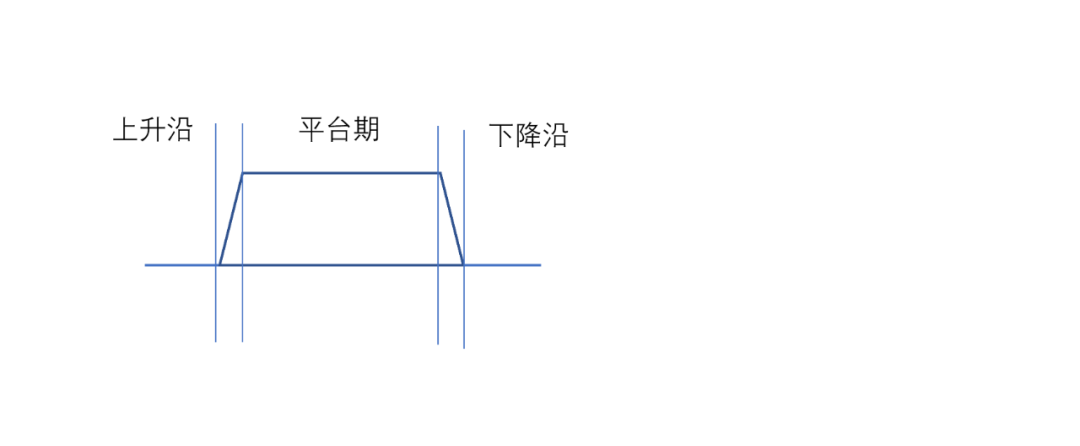

在序列波形中，梯度波形一般为一个梯形波，可分为三部分，上升沿，平台期和下降沿，上升沿是梯度爬升到预定高度的一个时间过程，下降沿是梯度从预定高度下降到0的一个时间过程。上升沿和下降沿代表的是梯度线圈的切换过程，

切换率 =梯度预定高度 / 爬升时间

单位一般为 T/(m*s)，切换率不能太高，过高的切换率会引起外周神经刺激和肌肉抽搐，一般限定在200 T/(m*s)以下。

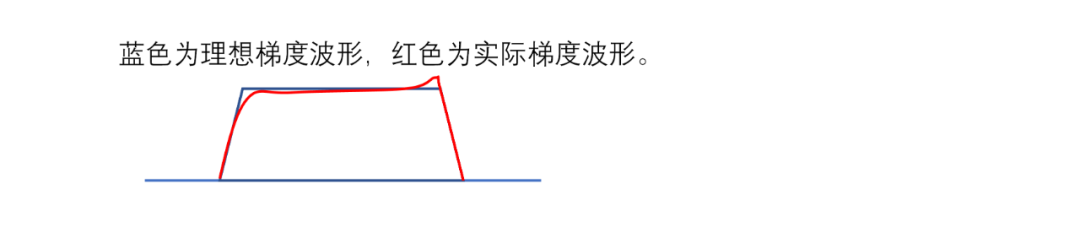

理想的梯度波形如上图所示，但是由于梯度场在上升的过程中，磁场随时间不断变化，因此在梯度系统和其他金属材料中会感应产生涡流，导致梯度波形变形，如下图所示，理想的梯度波形为蓝色，红色为实际的梯度波形，这种涡流产生的梯度变形会导致图像暗带或是其他的伪影。

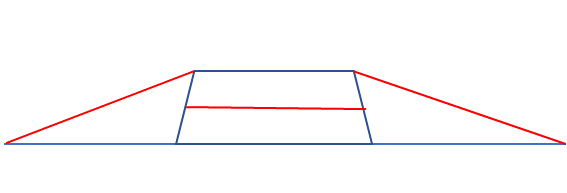

梯度线圈中的电流在磁场中受到洛伦磁力的作用，当线圈中的电流变化时，线圈的受力将发生变化，线圈发生振动并产生机械噪声。因此减小线圈中电流的变化率，将会减小线圈的受力变化并减小机械噪声。通过减小梯度波形的切换率，即增加上升沿和下降沿的爬升时间或者减小平台期的梯度高度(如下图红色的线)，将有效的降低噪声。
