zynq7010之EBAZ4205入门改造

原理图和pcb

第一章:改 SD 卡启动和改电源
在这里插入图片描述

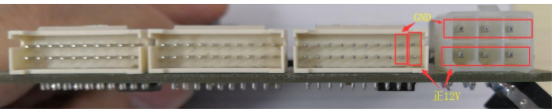

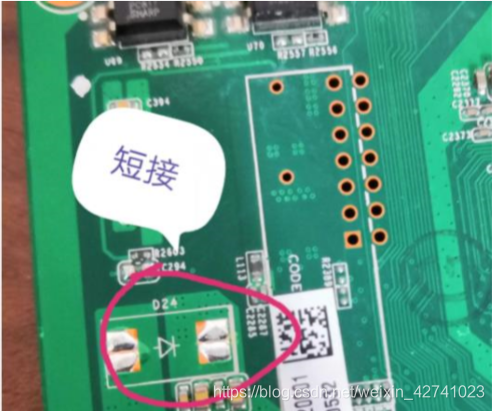

2、如果用 J4 的 6P 电源接口需要将背面的 D24 短接起来,或是焊接一个二极管就行,如下 图:
在这里插入图片描述

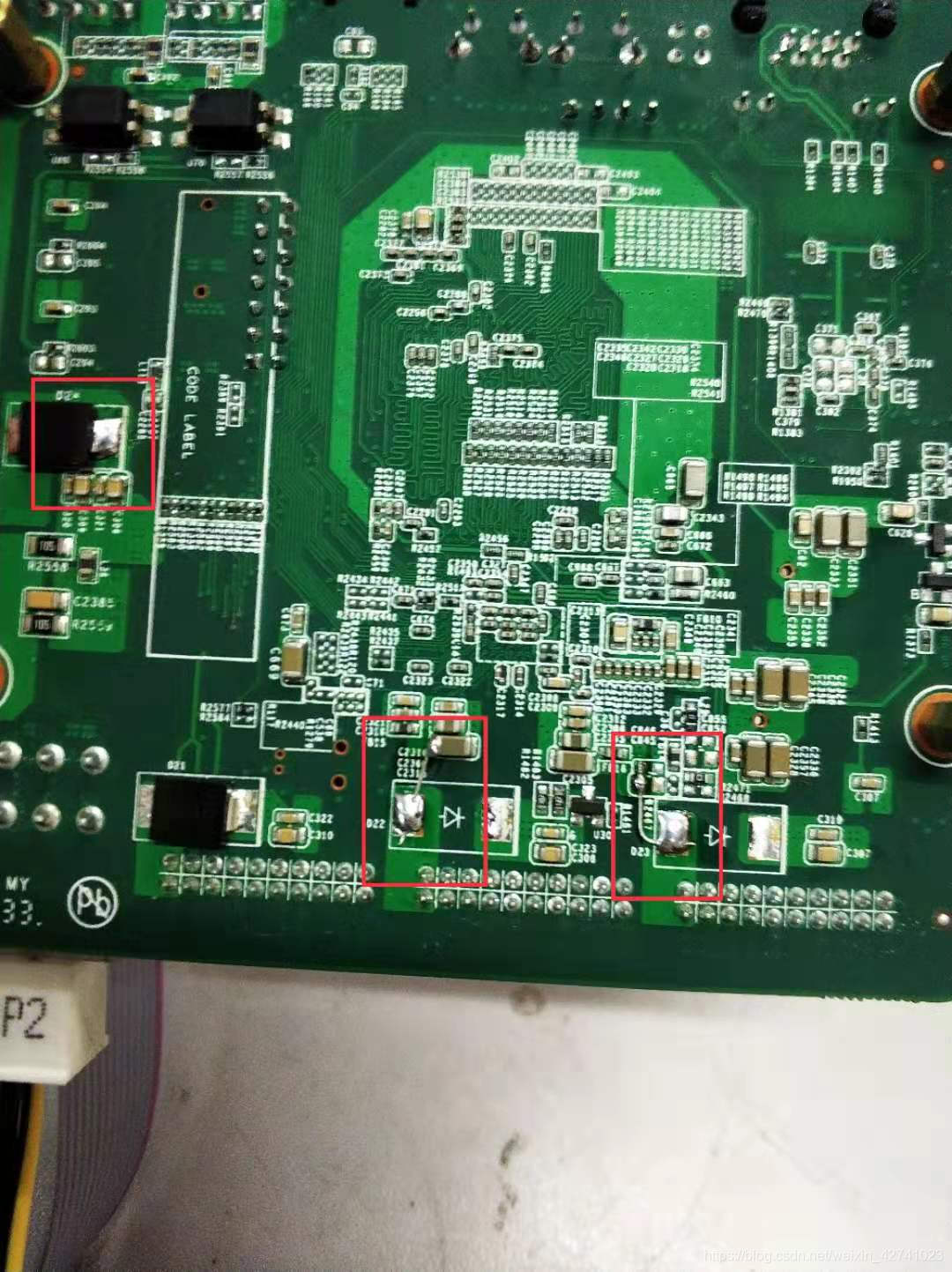

或者把原来的二极管管取下来,然后焊接到上面,然后按照下面的飞线,这样就引出了12V 1路 3.3V 2路
在这里插入图片描述

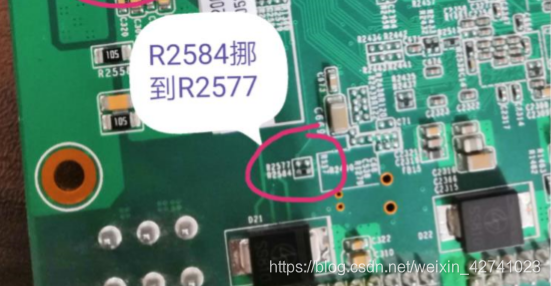

3、改 SD 卡启动,最简单的方法是将 R2577 短接起来,或者将 R2584 挪到 R2577 上,后面 要改成 nand 启动改回来就行了,如下图:
在这里插入图片描述

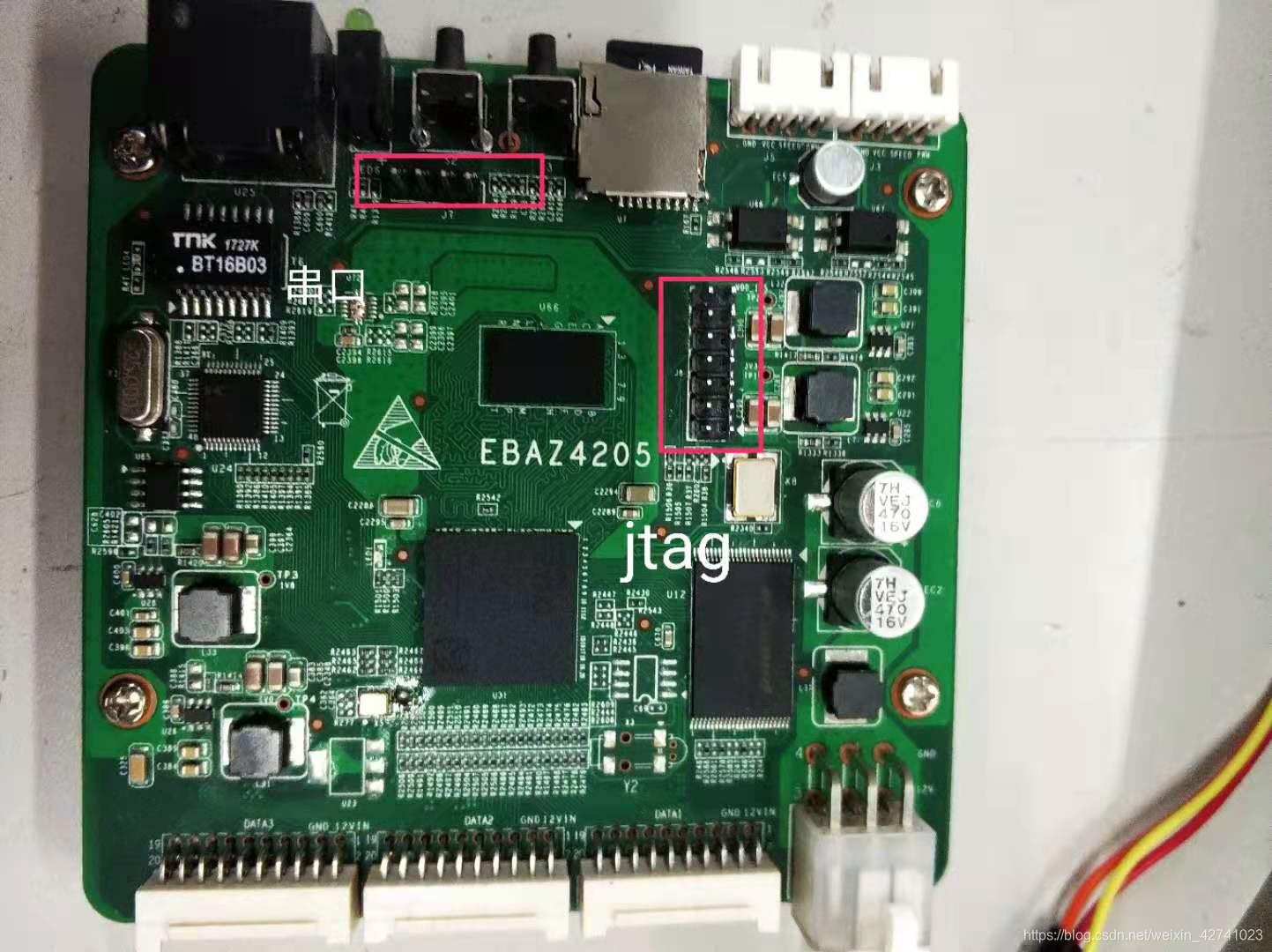

1、串口位 J7,焊接 TX、RX、GND 就可以,波特率为 115200。SD 卡直接焊接就好。 2、JTAG 口为 J8,需要用到的引脚为: Pin1(GND) Pin2(Vref) Pin4(TMS) Pin6(TCK) Pin8(TDO) Pin10(TDI)

在这里插入图片描述

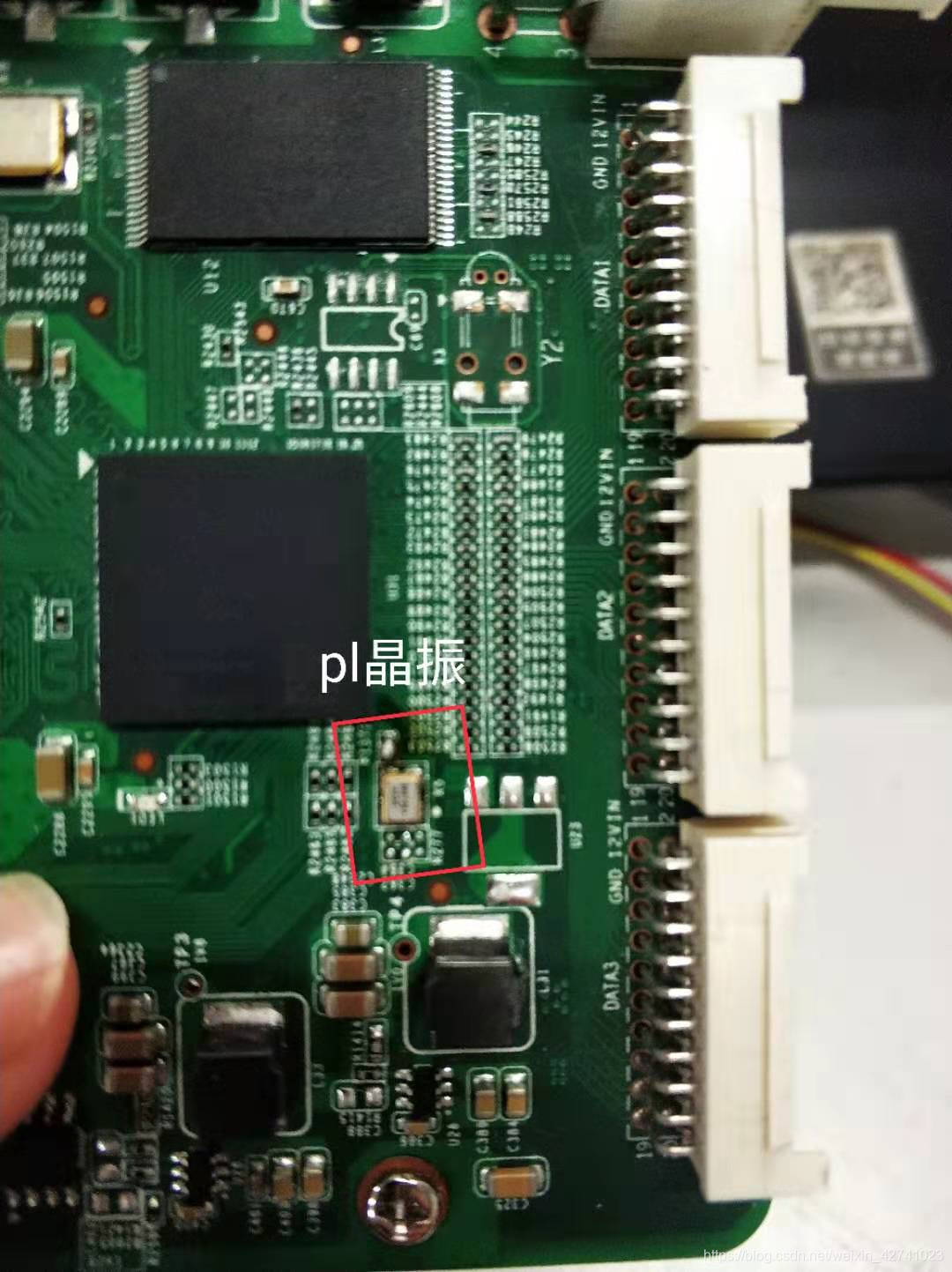

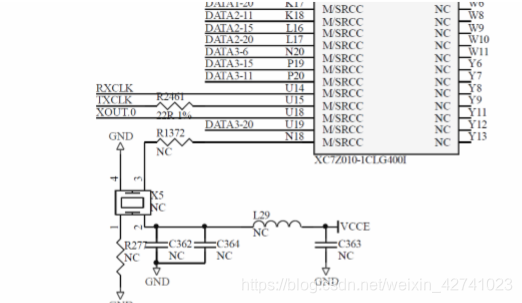

3、如果需要添加 PL 端的晶振,电路图如下,R1372 焊一个 50 欧姆以下的电阻都可以,L29 可以直接短接起来,至于晶振的大小,根据自己的需要焊接一个 50MHz 以下的 3225 封装的 有源晶振就可以,FPGA 内部有 PLL,能够进行倍频。 在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
致辞此需要的已经·完成

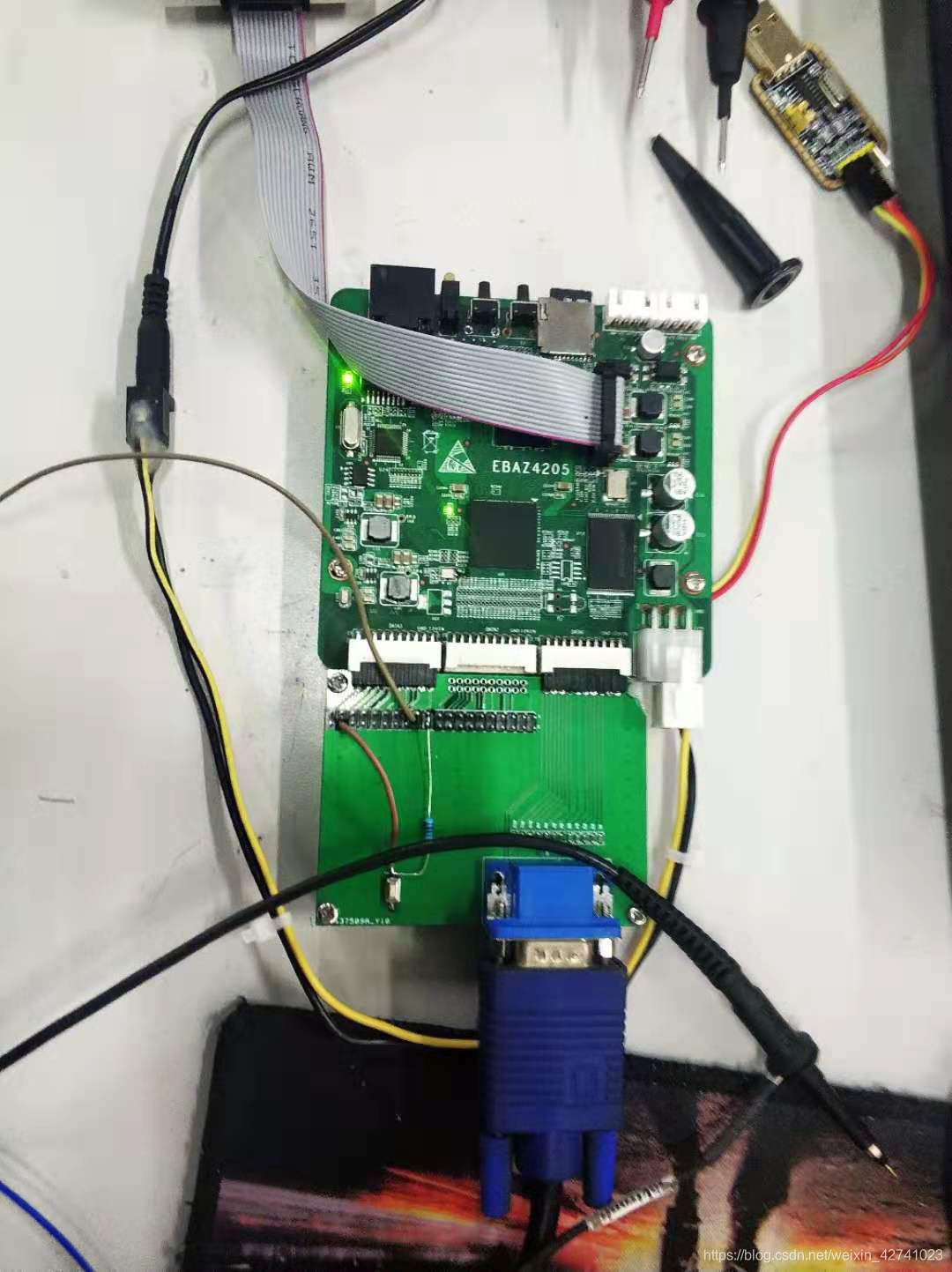

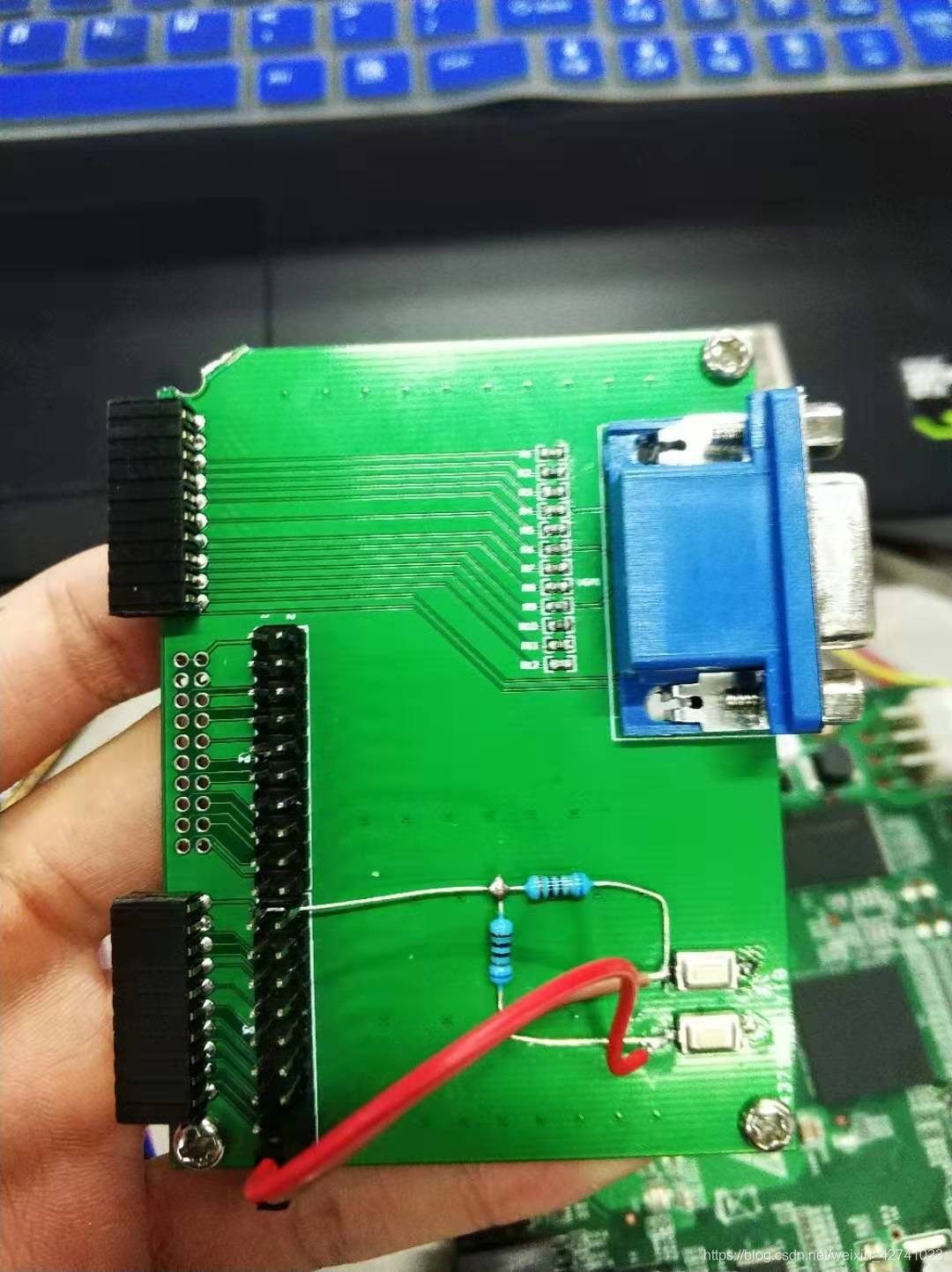

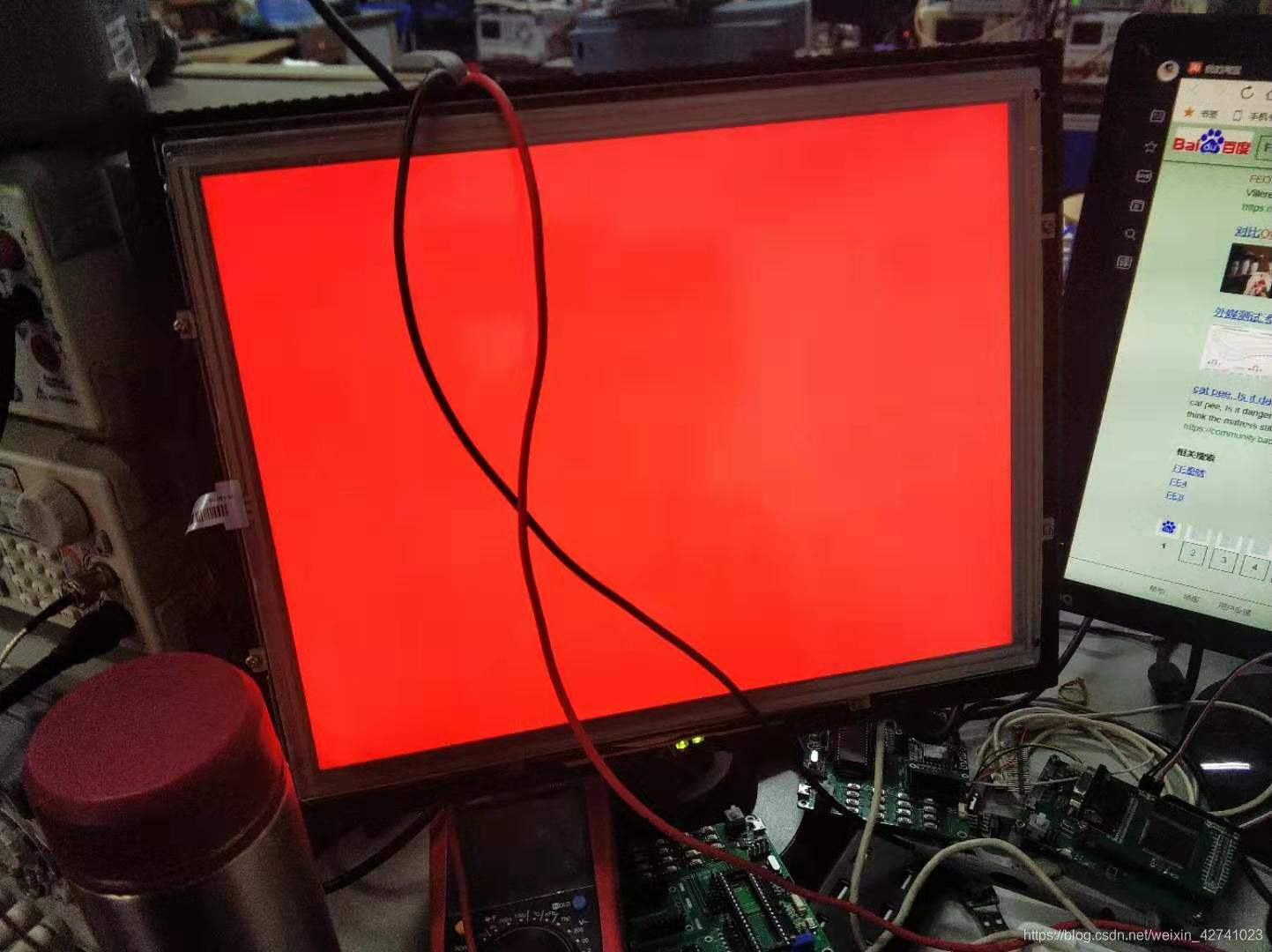

给大家发一个自己做的vga,很丑
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
