这篇博客介绍了如何在Multisim软件中执行直流扫描分析。步骤包括选择仿真菜单，设定分析参数如源V2的起始、停止和增量值，指定输出为V(1)，最后运行分析得到V(1)与V2的关系图。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

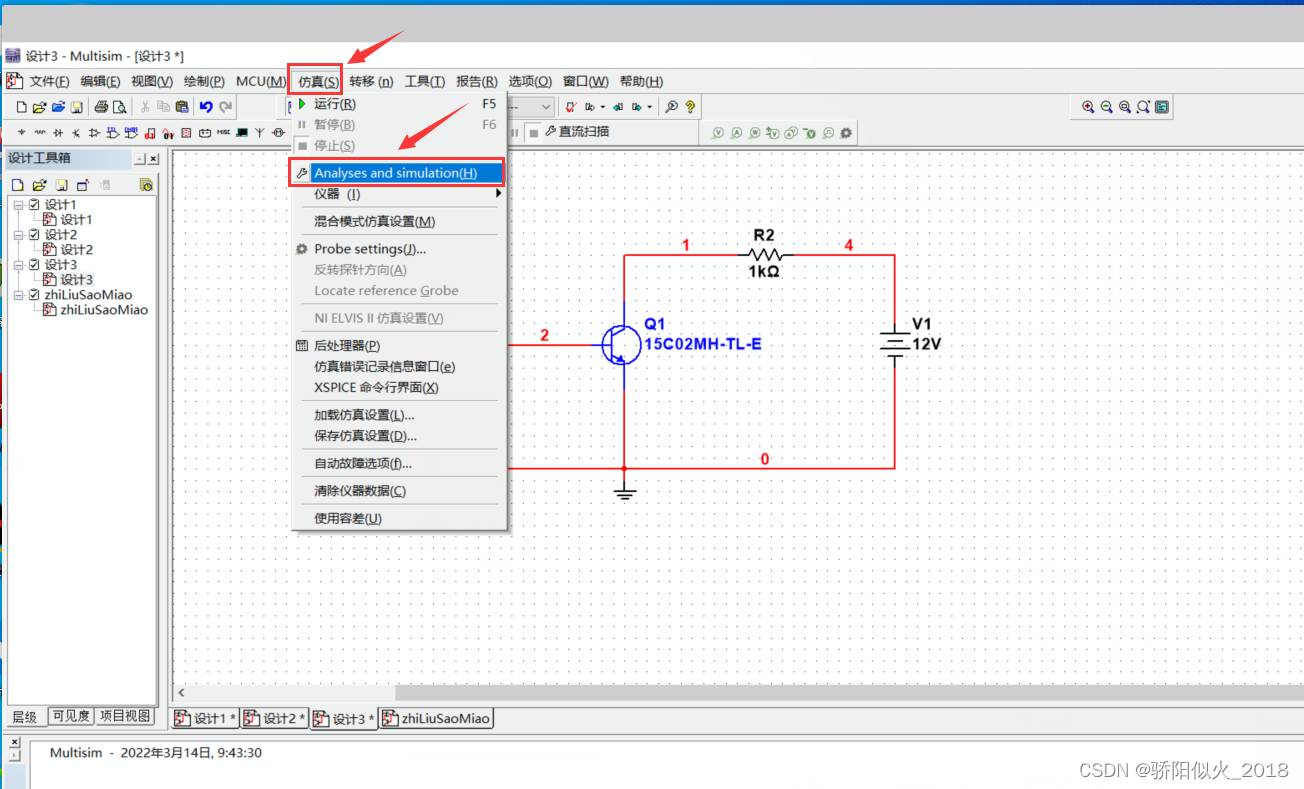

1.单击【仿真】-->选择【Analyses and simulation(H)】

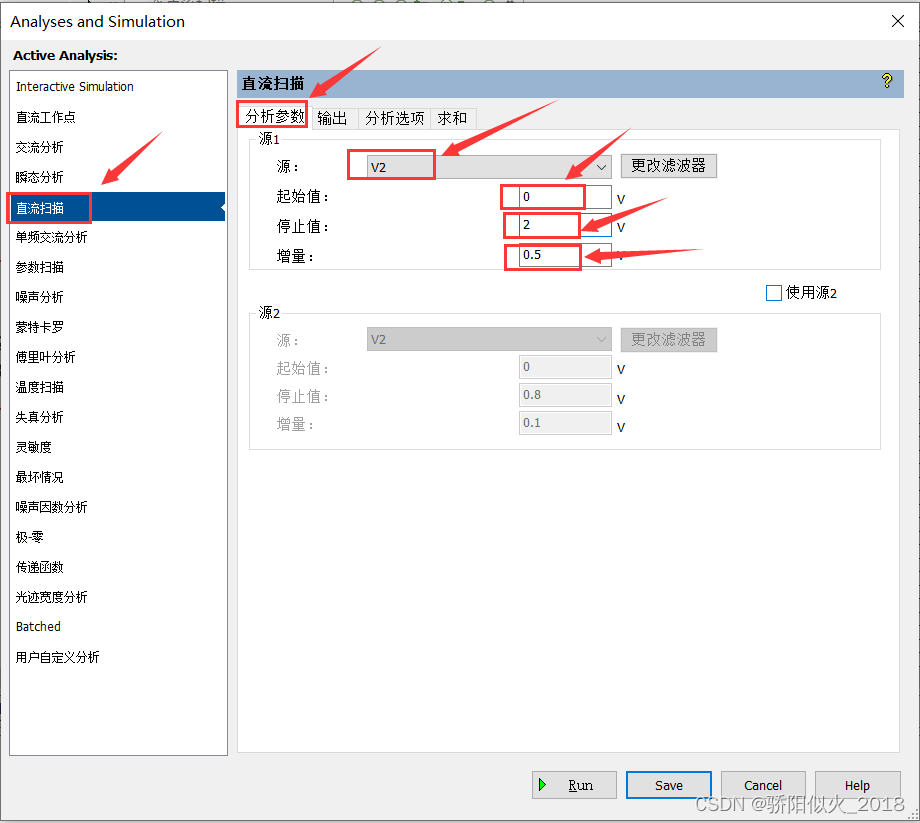

2.单击【直流扫描】-->单击【分析参数】-->输入【源：V2】-->输入【起始值：0】​​​​​​​-->输入【停止值：2】​​​​​​​-->输入【增量：0.5】​​​​​​​

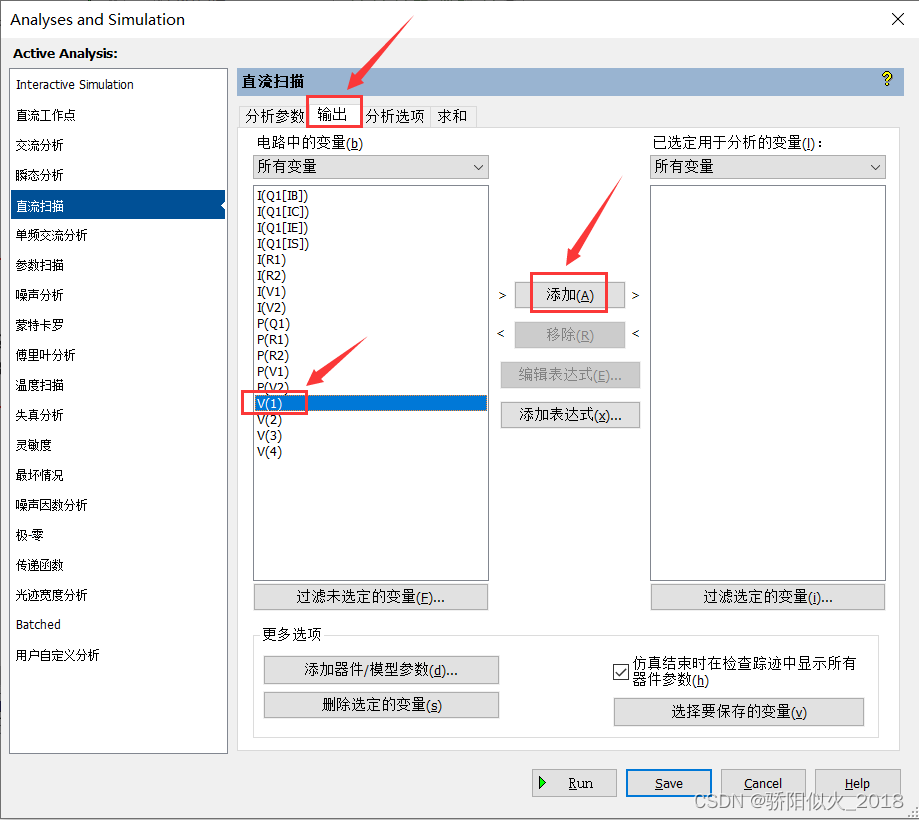

2.单击【输出】-->单击【V(1)】-->单击​​​​​​​【添加】

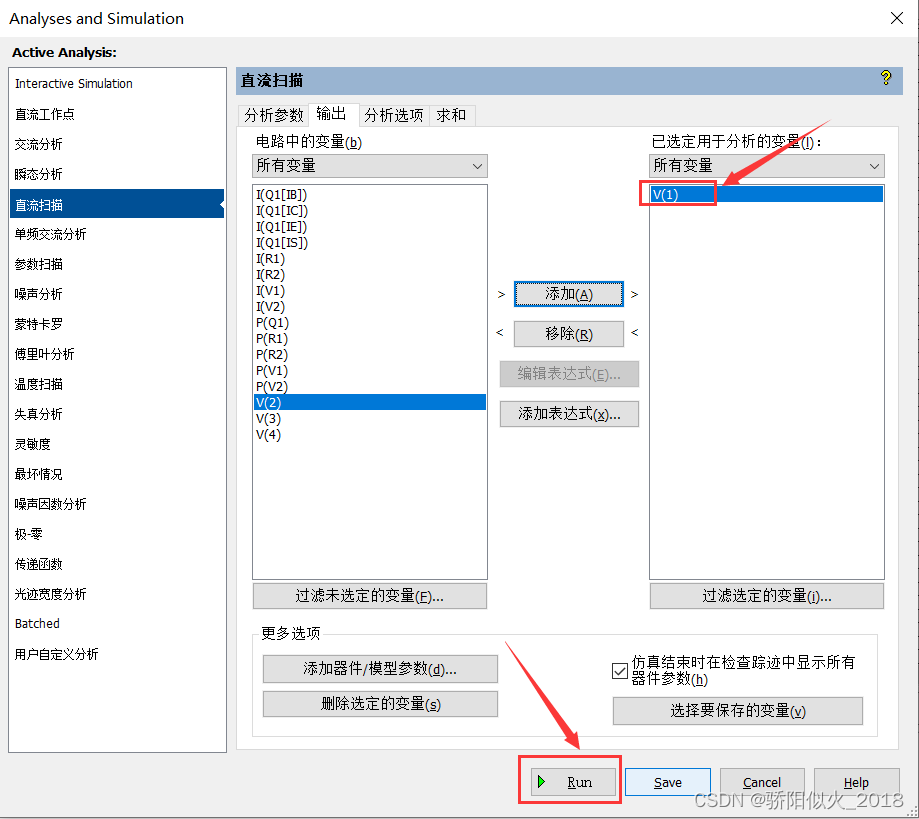

3.单击【Run】

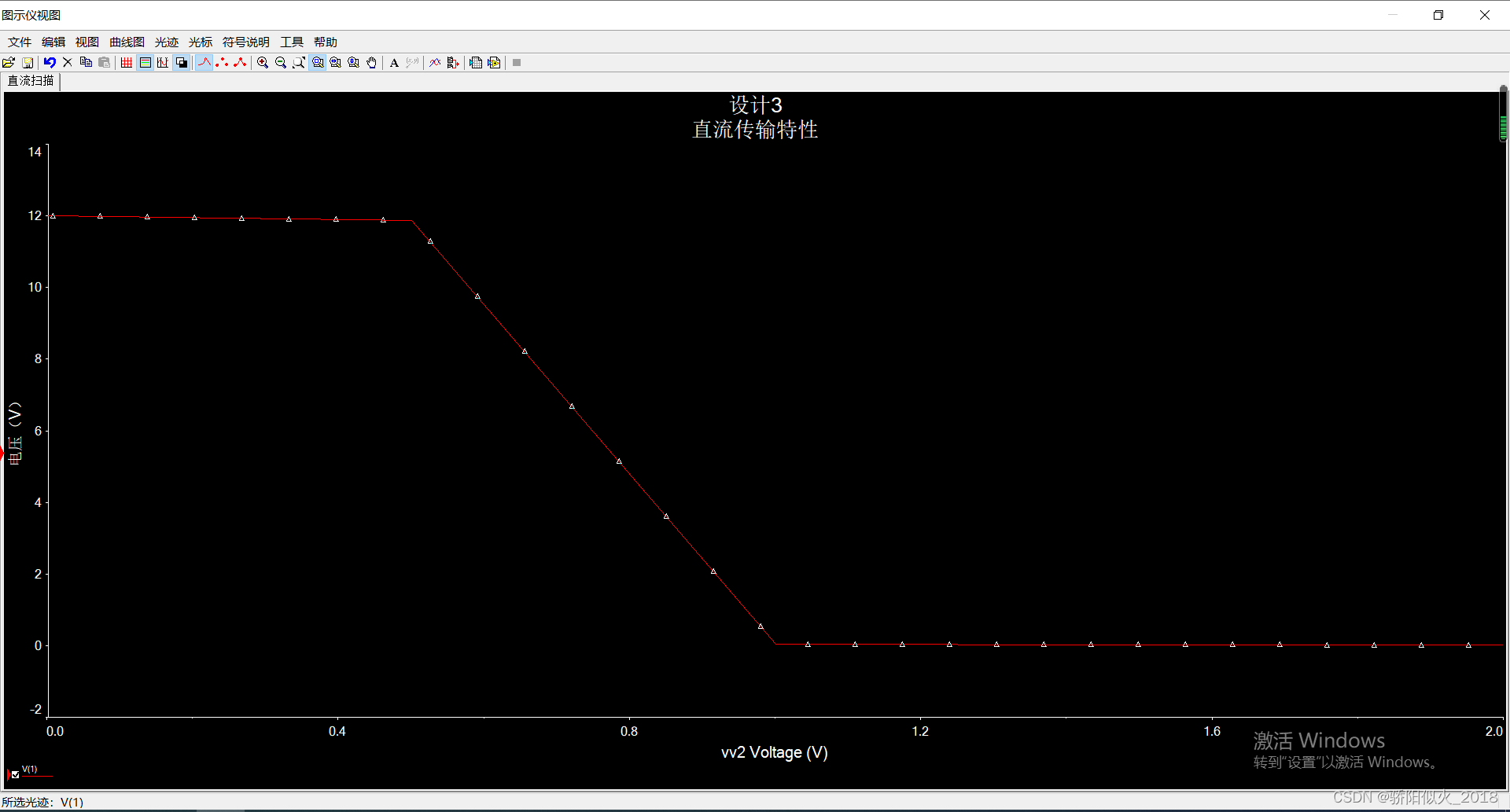

直流扫描分析结果图（输出电压V（1）与输入电压V2之间的关系）：
