使用USBasp 通过ICSP模式给arduino UNO烧写程序

使用USBasp通过ICSP模式给arduino UNO烧写程序

ICSP端口

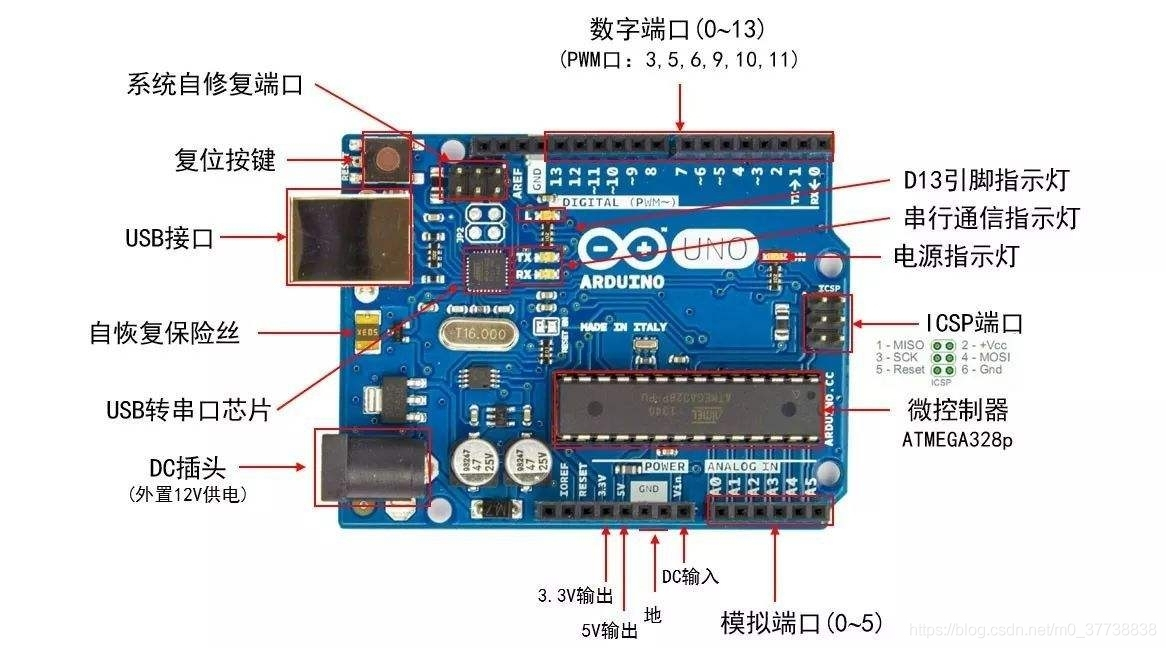

像Arduino UNO的ICSP（在线串行编程）端口位置，在尾部中间有一个6Pin的插针接口，如下图所示：

USBasp工具介绍

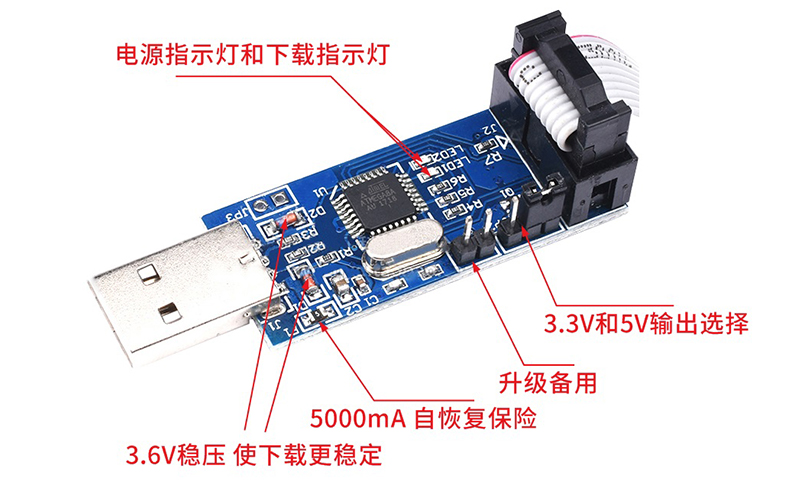

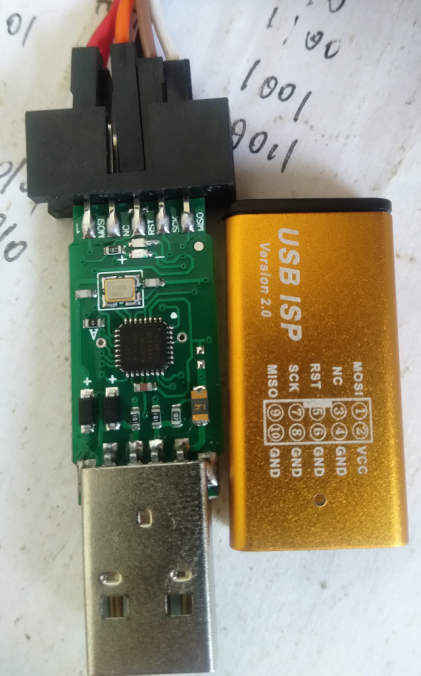

一种是带金属壳的，免驱动，采用的是HID模式，（国产taobao售卖的基本都是只能使用progisp1.72来烧录）主控芯片是采用的mega88v芯片，去掉外壳来个真实的样子，端子引脚旁边有丝印，完全可以不用这个外壳。

• HID连接模式



• mega88v相关资料：https://html.alldatasheet.com/html-pdf/83752/ATMEL/ATMEGA88V/261/2/ATMEGA88V.html

• 相关资源包，包含烧录软件。

金属外壳版本驱动链接：https://pan.baidu.com/s/1VphJGuKmaVEu1d7TxGG1Ig
提取码：1234

另外一种是不带金属壳的。主控芯片采用的是ATmega8A

这款可以参考《Arduino USBASP烧录之ICSP模式》文章

测试usb-asp编程器是否与电脑连接

MEGA88与MEGA8的区别

• MEGA88是MEGA8​的升级版。（带壳版的MEGA88V比不带壳版的MEGA8​A的还便宜一些）
• MEGA88与MEGA88V​的区别问题，带V的是低电压版

关于驱动问题说明

国内“智峰”的USBasp编程器的程序固件，虽然免驱，但只能用智峰的下载软件progisp

• 相关文章参考《改造USBasp编程器用arduino烧录引导程序》

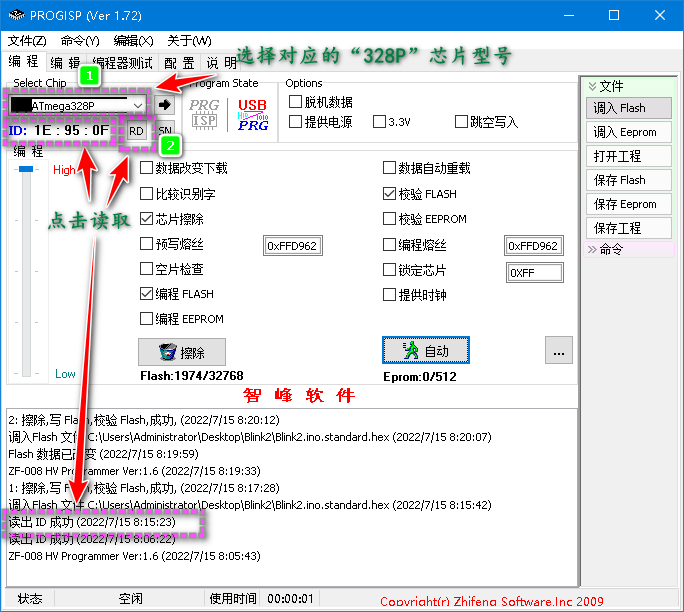

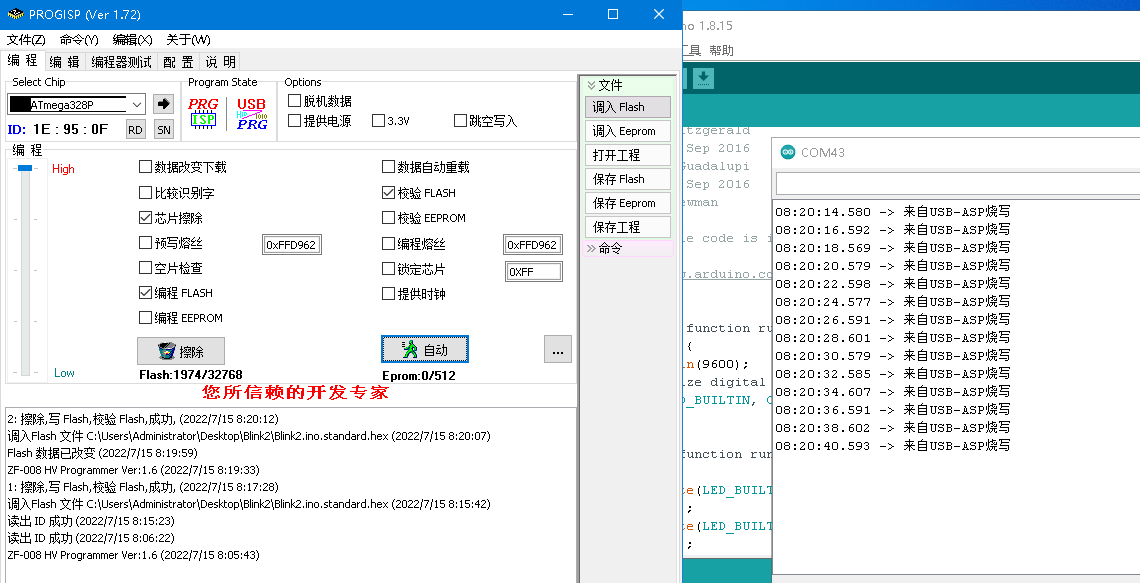

我所购买的带壳版的，我将上面的资料包下载下来，使用智峰的软件progisp也就不需要打驱动，直接点开编程软件progisp1.72，读取OK和烧录都正常。

程序烧写

• 程序烧写设置选项如下：

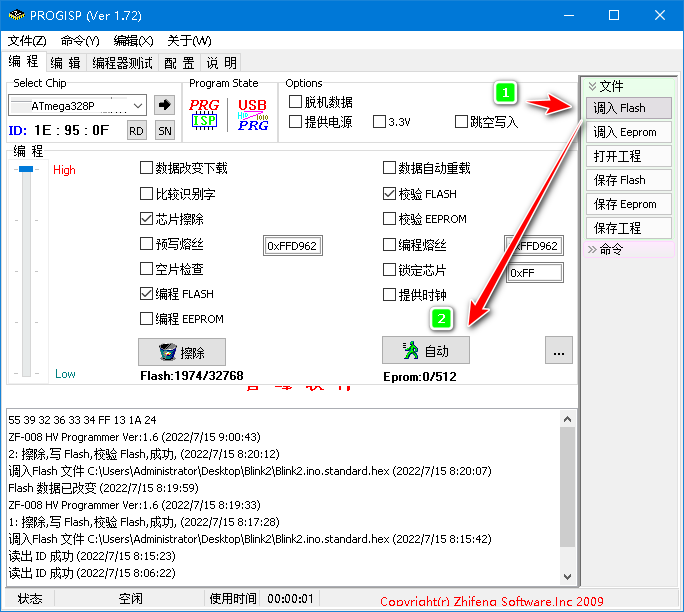

• 载入Hex文件，载入的是不带BootLoader的Hex文件，点击“自动”，即可完成烧写。说明一点：也可以使用带BootLoader的Hex文件只是烧录的时候，所需要消耗的烧录时间要长很多。所以推荐还是选择不带BootLoader的Hex烧写会快很多。


Hex文件生成方法

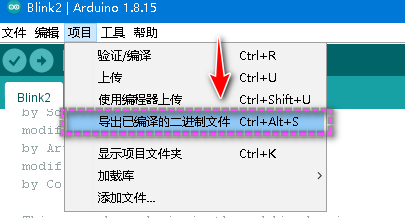

生成的Hex文件会在项目所在文件夹内。

通过usbasp烧写BootLoader程序

可以参考《使用USBasp给arduino烧写bootloader》文章

关于USBASP工具的制作和程序

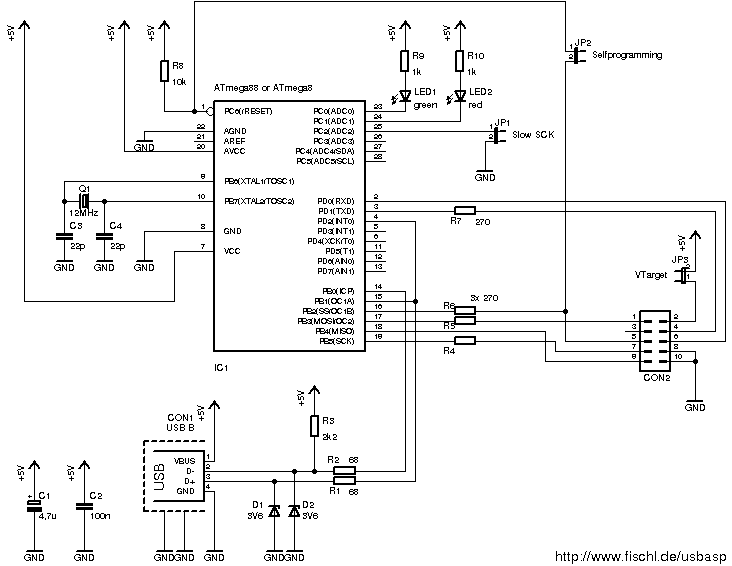

USBASP工具原理图和程序都是公开开源的，可以参考下面的网站，看到原理图以及程序，包含对MEGA88与MEGA8的兼容。

• 程序部分

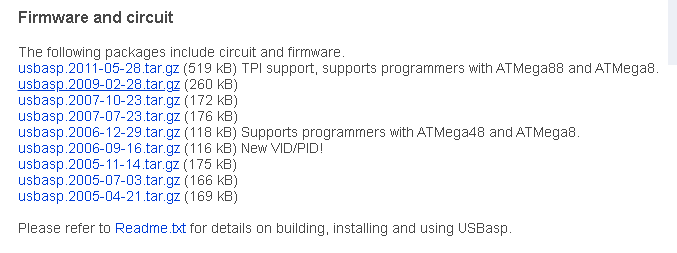

• 地址： https://www.fischl.de/usbasp/
