connectNulls 折线图连接空数据

connectNulls: true

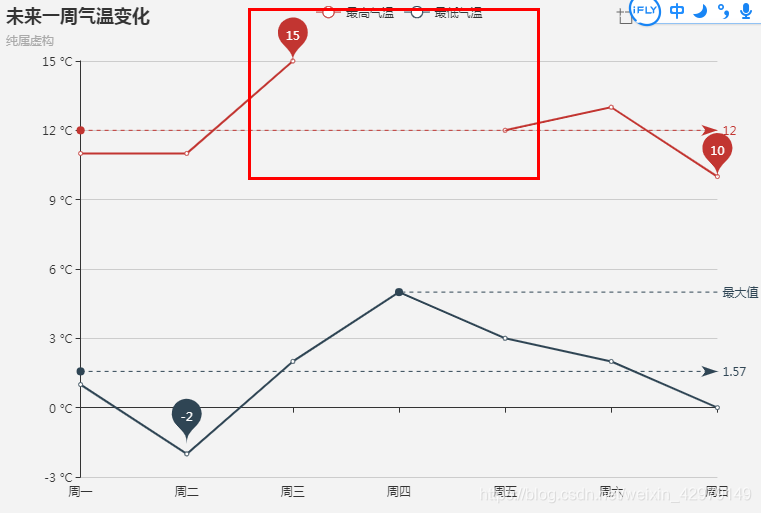

折线图连接空数据，默认是false，不连接，就会出现中间断开的情况，如图

设置connectNulls: true

折线图设置线宽

折线图设置线宽，下面这个设置不起作用

lineStyle:{
 width: 20
},

要用

 lineStyle:{
  normal:{
  	width: 5
  }
 },

tooltip.confine

是否将 tooltip 框限制在图表的区域内。
当图表外层的 dom 被设置为 ‘overflow: hidden’，或者移动端窄屏，导致 tooltip 超出外界被截断时，此配置比较有用。

tooltip.extraCssText

额外附加到浮层的 css 样式。如下为浮层添加阴影的示例：

extraCssText: 'box-shadow: 0 0 3px rgba(0, 0, 0, 0.3);'

tooltip文本换行时文本对齐

tooltip: {
  trigger: 'axis',
  // confine: true,
  extraCssText: 'white-space: normal;',
  formatter: function (params) {
    console.log('params = ' + JSON.stringify(params));
    var res = '';
    var nameFlag = true;
    for(var i=0;i<params.length;i++){
      res += params[i].marker + '<span style="display: inline-block;width: calc(100% - 20px);vertical-align: top;">';
      if (nameFlag && params[i].data) {
        res = params[i].name+'<br>' + res;
        nameFlag = false;
      }
      if (!params[i].data) {
        params[i].data = '-';
      }
      res+=params[i].seriesName+':'+params[i].data+'</span><br>'
    }
    return res;
  },
  position: ['30%', '10%']
},

tooltip位置

tooltip显示不全解决办法
使用回调函数来设置提示框位置，解决tooltip显示不全的问题

position: function(point, params, dom, rect, size){
   //其中point为当前鼠标的位置，size中有两个属性：viewSize和contentSize，分别为外层div和tooltip提示框的大小
   var x = point[0];//
   var y = point[1];
   var viewWidth = size.viewSize[0];
   var viewHeight = size.viewSize[1];
   var boxWidth = size.contentSize[0];
   var boxHeight = size.contentSize[1];
   var posX = 0;//x坐标位置
   var posY = 0;//y坐标位置

   if(x<boxWidth){//左边放不开
       posX = 5;
   }else{//左边放的下
       posX = x-boxWidth;
   }
   if(y<boxHeight){//上边放不开
       posY = 5;
   }else{//上边放得下
       posY = y-boxHeight;
   }
   return [posX,posY];
},

legend点击隐藏其他项时，x轴根据剩下的项调整显示刻度

下面的例子可以在官网例子中测试

xAxisData = ['Sun', 'Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat'];
yAxisData = {
    'data1': ['-', '-', '-', 234, 290, 133, 123],
    'data2': ['-', 221, 191, 324, 121, 233, 421],
    'data3': ['-', '-', 332, 243, 231, 333, 213],
    'data4': [122, 333, 221, 432, 331, 411, 312]
};

//数据处理函数（假定各系列数据列表长度一致）
function func1(xData, yData, selectedList) {
    let sliceParam = -1;
    let res = {};
    res.xData = [];
    res.yData = {};

    //当未传入selectedList时，不进行处理直接输出
    if (typeof(selectedList) === 'undefined') {
        res.xData = xData;
        res.yData = yData;
        return res;
    }

    for (let i in xData) {
        for (let key in yData) {
            if (selectedList[key] && yData[key][i] != '-') {
                sliceParam = i;
                break;
            }

        }
        if (sliceParam != -1) {
            break;
        }
    }
    res.xData = xAxisData.slice(sliceParam);
    for (let key in yData) {
        res.yData[key] = yData[key].slice(sliceParam);
    }
    return res;
}


dataNew = func1(xAxisData, yAxisData);


option = {
    title: {
        text: 'Awesome Chart'
    },
    legend: {},
    xAxis: {
        data: dataNew.xData
    },
    yAxis: {},
    series: (function() {
        let res = [];
        for (let key in dataNew.yData) {
            res.push({
                name: key,
                type: 'line',
                data: dataNew.yData[key]
            });
        }
        return res;
    })()
};

myChart.on('legendselectchanged', function(params) {
    dataNew = func1(xAxisData, yAxisData, params.selected);
    myChart.setOption({
        xAxis: {
            data: dataNew.xData
        },
        series: (function() {
            let res = [];
            for (let key in dataNew.yData) {
                res.push({
                    name: key,
                    type: 'line',
                    data: dataNew.yData[key]
                });
            }
            return res;
        })()

    });

});

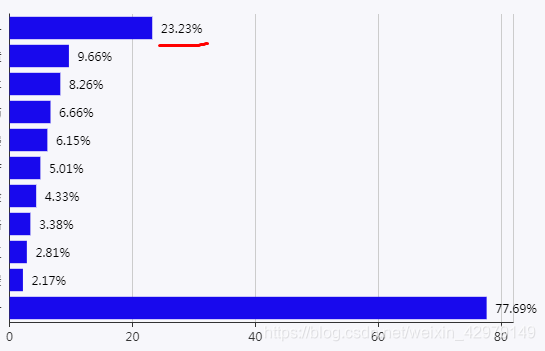

柱状图文字颜色修改

在这里插入图片描述

series: [
    {
         name: 'aaa',
         type: 'bar',
         label: {
             normal: {
                 show: true,
                 position: 'right',
                 formatter: '{c}%'
             }
         },
         itemStyle:{
           normal: {
             label: {
               textStyle: {
                 color: '#000'
               }
             }
           }
         },
         data:[]
     }
 ],

图表文字模糊

解决：使用svg渲染
也可将svg生成图片

// 以svg形式渲染
var myChart = echarts.init(document.getElementById('echarts'), null, {renderer: 'svg'});

// 生成图片
setTimeout(function(){
 var snapshotImage = new Image();
  $('#echarts').append(snapshotImage);
  snapshotImage.src = myChart.getDataURL();
}, 200);

自定义数据视图样式

使用optionToContent
注意：一定要在optionToContent后边加contentToOption，否则视图刷新后数据就会为空

toolbox: {
   show : true,
    feature: {
        dataView: {show: true, readOnly: false,
        	// 数据视图样式
        	optionToContent : function(opt) {
               var axisData = opt.xAxis[0].data;
               var series = opt.series;
               var tdHeaders = '<td style="padding-right: 8px;"></td>'; //表头
               series.forEach(function(item) {
                   tdHeaders += '<td style="padding-right: 8px;">' + item.name + '</td>'; //组装表头
               });
               var table = '<table><tbody><tr>' + tdHeaders + '</tr>';
             var tdBodys = ''; //数据
              for (let i = 0, l = axisData.length; i < l; i++) {
                  for (let j = 0; j < series.length; j++) {
                      tdBodys += '<td>' + (series[j].data[i] || '') + '</td>'; //组装表数据
                  }
                   table += '<tr><td style="padding: 0 10px">' + axisData[i] + '</td>' + tdBodys + '</tr>';
                 tdBodys = '';
              }

               table += '</tbody></table>';
               return table;
           },
           // 需要在optionToContent后加contentToOption，否则视图刷新后为空数据
           contentToOption : function(opt) {

           }
        },
        magicType: {show: true, type: ['line', 'bar']},
        restore: {show: true},
        saveAsImage: {show: true}
    },
    top: 20,
    right: 20
},

一条数据线显示多个提示信息

data以json形式设置多个值，图会以value的值来画，其他几个值可以在tooltip中调用

option = {
    tooltip: {
        trigger: 'axis',
        /*position: function (pt) {
            return [pt[0], '10%'];
        },*/
        formatter: function(params){
            return '日期：' + params[0].name +
                    '<br>value：' + params[0].data.value +
                    '<br>totalValue：' + params[0].data.totalValue +
                    '<br>totalProfit：' + params[0].data.totalProfit
        }
    },
    title: {
        left: 'center',
        text: '',
    },
    xAxis: {
        type: 'category',
        boundaryGap: false,
        data: ["2015-12-31","2016-09-08","2016-10-14","2016-10-21","2016-10-28","2016-10-31","2016-11-04","2016-11-11"]
    },
    yAxis: {
      axisLabel: {
        margin: 5
      }
    },
    grid: {
      left: 50
    },
    series: [
        {
            name:'净值',
            type:'line',
            smooth:true,
            symbol: 'none',
            sampling: 'average',
            itemStyle: {
                color: '#37A2DA'
            },
            data: [{
                value: 1.2,
                totalValue: 2.2,
                totalProfit: 3
            },{
                value: 2.23,
                totalValue: 2.12,
                totalProfit: 23
            },{
                value: 2.02,
                totalValue: 2.52,
                totalProfit: 2.3
            },{
                value: 1.12,
                totalValue: 2.32,
                totalProfit: 35
            },{
                value: 1.2,
                totalValue: 2.2,
                totalProfit: 3
            },{
                value: 1.2,
                totalValue: 2.2,
                totalProfit: 3
            },{
                value: 1.2,
                totalValue: 2.2,
                totalProfit: 3
            },{
                value: 1.2,
                totalValue: 2.2,
                totalProfit: 3
            }]
        },
    ]
};

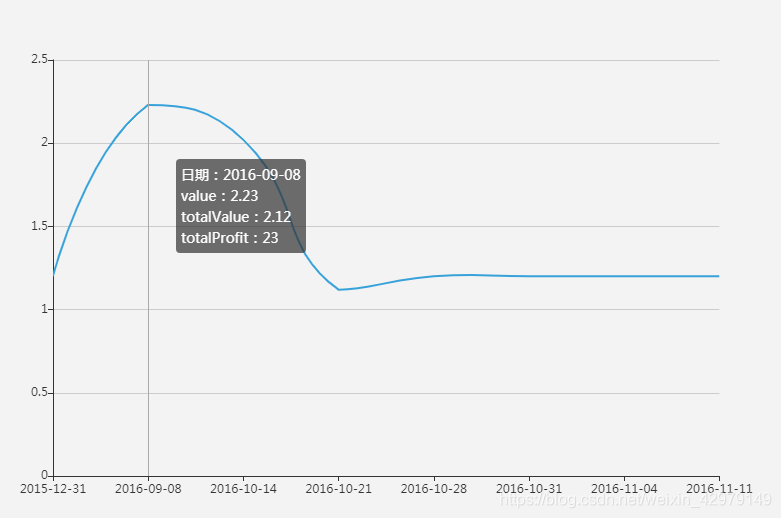

效果如图：

在这里插入图片描述

rich根据字数设置label的字号

var len = 8; // x轴类目的个数
var chart_width = $("#chart03").width(); // 图的宽度
var oneGridWidth = Math.floor((chart_width - chart_width/10 - chart_width/10)/len); // 计算每一个x轴类目的宽度，减去的是左右间距
axisLabel:{
   	interval:0,
   	formatter:function(value){
   		var valueLen = value.length;
   		var font_num = oneGridWidth/valueLen;
   		if(font_num >= 20){
   			return '{size20|' + value + '}';
   		} else if (font_num >= 18){
   			return '{size18|' + value + '}';
   		}  else if (font_num >= 16){
   			return '{size16|' + value + '}';
   		}  else if (font_num >= 14){
   			return '{size14|' + value + '}';
   		}  else if (font_num >= 12){
   			return '{size12|' + value + '}';
   		} else {
   			var num = parseInt(oneGridWidth/12);
   			var re =new RegExp("(.{" + num + "})","g");
   			var value = value.replace(re, "$1\n");
   			return '{size12|' + value + '}';
   		}
   	},
   	rich: {
   		size20: {
   			fontSize: '20'
   		},
   		size18: {
   			fontSize: '18'
   		},
   		size16: {
   			fontSize: '16'
   		},
   		size14: {
   			fontSize: '14'
   		},
   		size12: {
   			fontSize: '12'
   		}
   	}
   }
  }

折线端点显示标签

新版：

endLabel:{
  show: true
}

旧版：

label:{
 show: true,
  position: "right",
  formatter: function(params) {
  	// data.length为series的数据长度
    if (params.dataIndex == data.length){
      return params.value
    } else {
      return ""
    }
  }
}

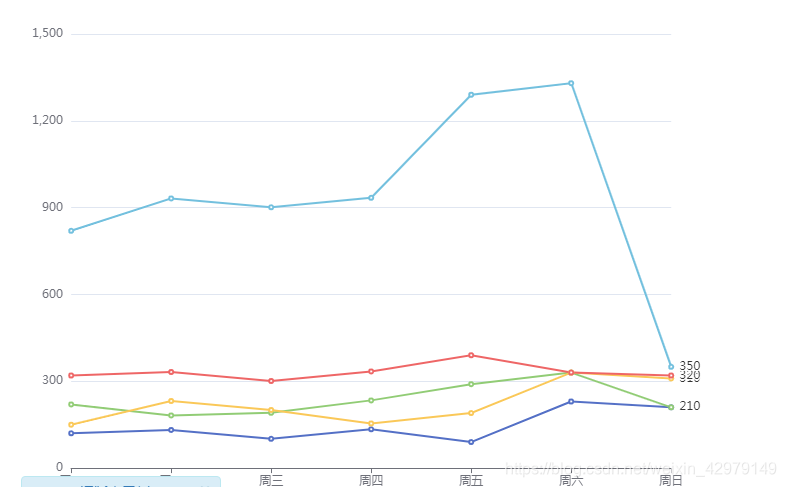

折线断点标签重叠

问题如图：
在这里插入图片描述

设置labelLayout.moveOverlap

labelLayout: {
   moveOverlap: 'shiftY'
}

注意： labelLayout.moveOverlap是新版才有的功能
效果如图：
在这里插入图片描述

y轴自适应，不从0开始

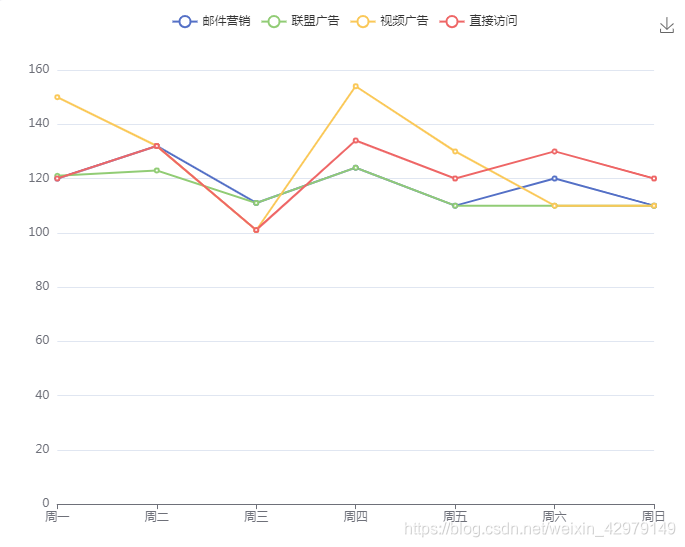

在开发中遇到这种问题，折线图波动不明显，都集中在上面，如下图：
在这里插入图片描述
这是由于y轴从0开始，而数据又比较大，区间比较集中，对于这种我们可以设置y轴脱离 0 值比例，代码如下：

 yAxis: {
     type: 'value',
     scale: true, // 关键设置
 },

说明：
yAxis. scale
boolean
只在数值轴中（type: ‘value’）有效。

是否是脱离 0 值比例。设置成 true 后坐标刻度不会强制包含零刻度。在双数值轴的散点图中比较有用。
在设置 min 和 max 之后该配置项无效。

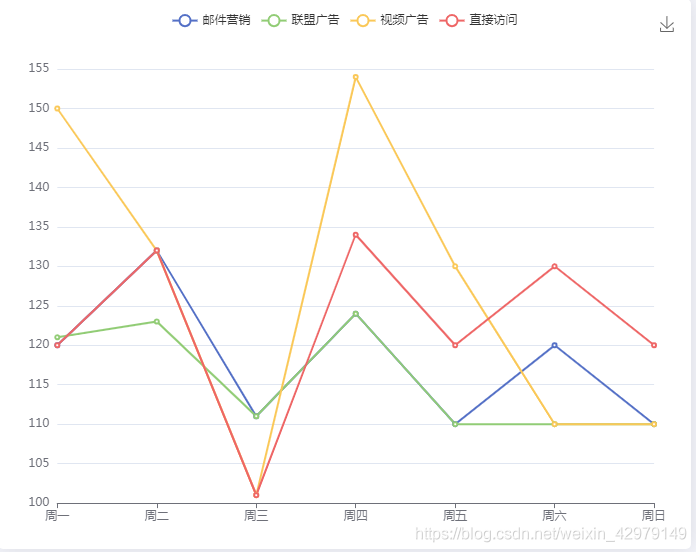

调整后效果如图：
在这里插入图片描述

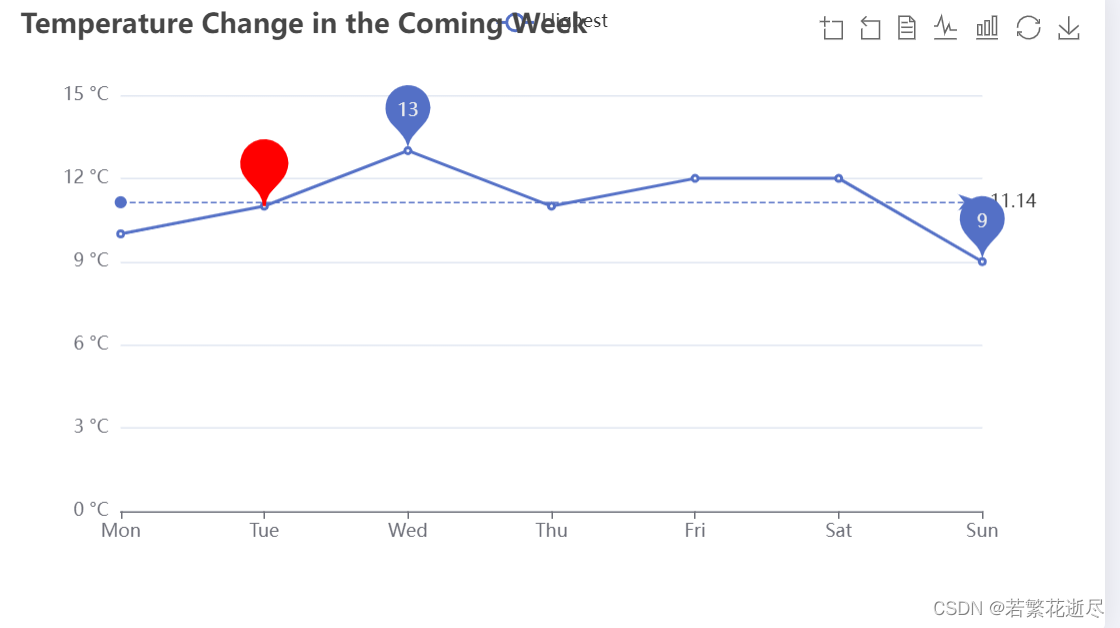

标注点

比如标记最大值，最小值，平均值，收益图需要标记买入卖出点等

series: [
   {
     name: 'Highest',
     type: 'line',
     data: [10, 11, 13, 11, 12, 12, 9],
     markPoint: {
       data: [
         { type: 'max', name: 'Max' }, // 标注最大点
         { type: 'min', name: 'Min' }, // 标注最小点
         { // 标注某一个特殊点
             coord: [1, 11], //  其中 1 表示 xAxis.data[1]，即 '11' 这个元素。
             // 修改单个标注点的样式
             itemStyle: {
               color: 'red',
               borderColor: 'red'
             }
         }
       ],
       // symbol: 'circle', // 标注点的图形
       // symbolSize: 4
     },
     markLine: {
       data: [{ type: 'average', name: 'Avg' }]
     }
   }
 ]

在这里插入图片描述
