3-36串AFE芯片锂电池国产BMS模拟前端采集保护芯片

本文介绍了集澈的锂电池采集保护管理芯片DVC1024和DVC1124,应用于12-24串电池监控管理。DVC1024具有15-bit和16-bit ΣΔADC,支持电压和电流传感,具备多种保护功能;DVC1124则提供35ms内完成24串电压和温度测量,4ms-256ms完成电流测量,具有高精度和快速采集特性。两者都集成保护功能和唤醒模式,广泛应用于新能源电池系统。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

集澈锂电池采集保护管理芯片以串数分布科学合理,性价比高而逐渐受到市场好评,目前已成功导入BYD、欣旺达、德赛等储能领域,也进入了众多专业BMS保护板厂商供应链,集澈AFE模拟前端芯片主要分为三大系列,目前主流在应用的是两大系列,均属于工业级,车规级AFE的ISO26262 ASIL-D认证2022年已经在进行,相信不久将会推出。

其中系列一有:DVC1006(3-6串)、DVC1012(6-12)、DVC1018(9-18串)、DVC1024(12-24串)、DVC1036(18-36串) 支持磷酸铁锂和三元锂电池

以其中可用于12-24串锂电池监控管理的高精度BMS模拟前端芯片DVC1024为例,其性能优越,价格竞争力强,高精度,高稳定性,抗高压等技术参数突出,已大批量出货。

集成电压传感通道和电流传感通道,同步测量电池电压和充/放电电流;
电压传感通道集成 15-bit ΣΔADC;有效位数 13bit;
支持24 节电池电压测量;24 路被动电池均衡驱动;4 路热敏电阻电压测量;芯片温度测量;电池过压保护(OV); 电池欠压保护(UV) ; 到上位机的警报中断;
电流传感通道集成 16-bit ΣΔADC,有效位数 14bit,支持低边电流测量;低边充电和放电 N 型场效应管驱动;充电过流保护(OCC);放电过流保护(OCD) ;放电短路保护(SCD) ;
2.5V/3.3V LDO 输出;
LQFP64 10mm×10mm封装。
电池被动均衡驱动导通电阻120 Ω ,导通电流0-5mA,
芯片从睡眠状态唤醒到工作 32 ms,
电池过压保护阈值 3.2~4.7 V,电池过压保护步进 5.86 mV,电池过压保护延时 1~8 s,
电池欠压保护阈值 1.9~3.4 V,电池欠压保护步进 5.86 mV,电池欠压保护延时 1~16 s ,
放电短路保护阈值 14.3~200 mV,放电短路保护延时560~3200 μs,
放电过流保护阈值 7.1~100 mV,放电过流保护延时32~5120 ms,
充电过流保护阈值 7.1 ~100 mV ,充电过流保护延时 32~5120 ms。

DVC1024 是一款采用车规级高压 BCD工艺设计的多节锂电池组监控芯片,通过四线式 SPI 接口与上位机进行通信,形成一套完整的电池组 管理系统(BMS)。 DVC1024 内置 4 路 15 位ΣΔ ADC 和 1 路 16 位ΣΔADC,可以持续地高精度测量电池组中电池电压、电池温度和充/放电电流等信息,反馈给上位机完成电池组 SOC 估算。完整规格书可加Vstevenmicro索取,DVC1024 集成了完整的硬件保护功能,上位机可以将电池过压阈值、电池欠压阈值、充电过 流阈值、放电过流阈值和放电短路阈值配置到芯片寄存器中。芯片就可以在异常发生时,瞬间完成硬件保护,并立即反馈警报给上位机。DVC1024 内置了 24 路被动电池均衡驱动电路,上位机可以同时打开所有电池均衡,而不用担心影响芯片测量和硬件保护功能。 DVC1024还集成了低边充电和放电N型场效应管驱动,上位机可以通过配置寄存器完成充电 或放电管理。同时芯片在异常发生时,也可以自动关闭充电或放电场效应管,保证电池组安全。

可应用于各种新能源锂电池BMS系统,包括:储能应用:如风力发电,光伏发电,电力储备;小动力应用:如电动二轮三轮车,AGV,机器人,电动工具;UPS:如通讯基站,备用电能源;数码类消费电子等;应用的电压平台常见于(12V、18V、24V、36V、48V、60V、72V)。分别有适用于3-6串锂电池管理系统、6-12串锂电池管理系统、9-18串锂电池管理系统、12-24串锂电池管理系统系列产品可选择,可替代TI的BQ76920/30/40/52,中颖SH367303/05/06/08/09等芯片,可全程提供原厂技术支持

系列二,以高精度,高采集速率著称的DVC11xx系列,以DVC1124为例(磷酸铁锂、三元锂、钛酸锂)

35ms完成24串电池电压和温度测量

4ms-256ms 完成电流测量,电流测量误差 ±200 μV

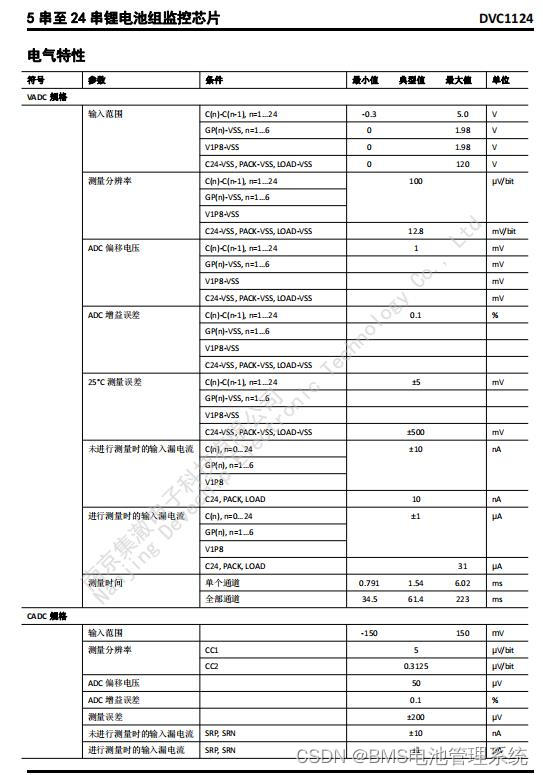

VADC 输入范围   C(n)-C(n-1), n=1…24       -0.3~5.0 V

25°C 测量误差 C(n)-C(n-1), n=1…24          ±5 mV



特点
 集成电荷泵,支持高边充电和放电 NFET 驱动
 集成高边预充电和预放电 PFET 驱动
 两个独立的 ADC
 支持电压和电流同时采样
 高精度电池电压测量
 高精度库仑计数器
 支持内部传感器和最多 6 个外部热敏电阻进行温度测量
 电池采样端口具有 132V 耐压,支持乱序上电及热插拨
 集成电池被动均衡驱动器
 集成多种硬件保护
 电池过压保护(COV)
 电池欠压保护(CUV)
 两级充电过流保护(OCC1/OCC2)
 两级放电过流保护(OCD1/OCD2)
 放电短路保护(SCD)
 3 种电源模式(典型值)
 正常模式:~270μA
 休眠模式:~50μA
 关断模式:<1μA
 支持多种休眠模式唤醒功能
 I2C 通信唤醒
 定时唤醒
 充/放电流检测唤醒
 第 2 级充/放电过流唤醒
 放电短路唤醒
 充电器检测唤醒
 3.3V/50mA LDO 供外部系统使用
 100kHz I2C 通信接口,支持 CRC 校验和从机地址硬线配置
 LQFP48(7mm×7mm)封装

描述
DVC1124 是一款采用车规级高压 BCD 工艺设计的多串锂电池组监控芯片,适用于额定电压不超过 72V 的锂电池包。
DVC1124 在正常模式下,VADC 可以在 35ms内完成 24 串电池电压和 6 个热敏电阻温度测量;
CADC 集成了 2 个滤波器 CC1 和 CC2,分别 4ms 和256ms 输出一次电流测量值。
DVC1124 在休眠模式下,3.3V LDO 可以开启支持外部 MCU 等系统持续工作,高边充电和放电NFET 驱动可以开启使电池组处于待机状态,同时第 2 级充/放电过流保护和放电短路保护可以在充/放电电流异常时立即关闭充/放电驱动,保持电池组功能安全。
DVC1124 在休眠模式下,既支持 I2C 通信被动唤醒功能,也支持定时唤醒、充/放电电流检测唤醒、第 2 级充/放电过流唤醒、放电短路唤醒和充电器检测等主动唤醒功能。

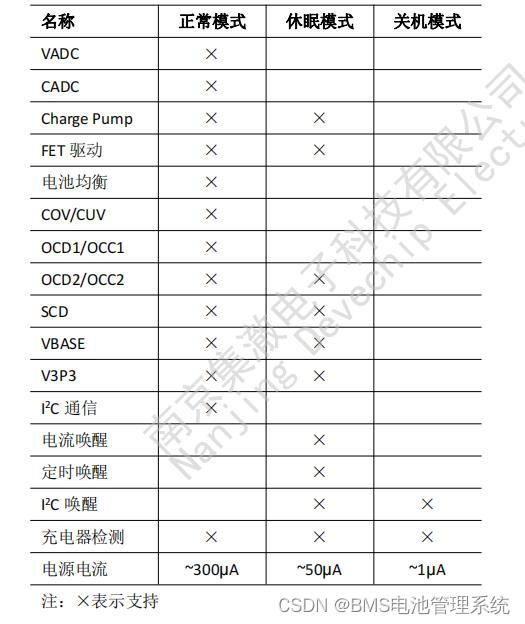

DVC1124 具有 3 种功能模式:关机模式、休眠模式、正常模式。



关机模式
DVC1124 在关机模式下,除 I2C 唤醒和充电器检测模块开启外,其他模块全部关闭,寄存器复位至初始状态。芯片有 2 种方法进入关机模式:
1) 通过 I2C 通信发送关机指令;
2) 芯片内核过热自动关机。
芯片在以下 2 种状态会退出关机模式,进入正常模式:
1) 在 I2C 通信端口检测到唤醒信号;
2) 在 PACK 端口施加高于 VTOP 端口 2V 以上的电压;
3) 在 LOAD 端口施加 2V 以上的电压。

休眠模式
DVC1124 在休眠模式下,VADC、CADC、COV/CUV 保护和 I2C 通信功能关闭,寄存器数据、V3P3、Charge Pump、FET 驱动、OCD2/OCC2 保护、SCD 保护会保持进入休眠模式之前的状态,同时开启定时唤醒和电流唤醒检测功能。芯片只有 1 种方法进入休眠模式:
1) 通过 I2C 通信发送休眠指令。
芯片在以下 6 种状态会退出休眠模式,进入正常模式:
1) 在 I2C 通信端口检测到唤醒信号;
2) 定时唤醒倒计时结束;
3) 检测到充/放电电流;
4) 检测到第 2 级充/放电过流(同时关闭充/放电驱动);
5) 检测到放电短路(同时关闭放电驱动);
6) 在 PACK 端口施加高于 VTOP 端口 1V 以上的电压。
芯片恢复至正常模式后,可以通过 GP 端口向 MCU发送中断信号。MCU 也可以通过读取寄存器查询芯片退出休眠模式的原因。

正常模式
DVC1124 在正常模式下,支持完整的电池组测量、保护和管理功能,MCU 可以通过 I2C 通信读取和配置芯片状态。

应用
 电动自行车、电动轻型摩托车、电动摩托车

 不间断电源系统(UPS)

 电网储能

 18V,24V,36V,48V,60V,72V 磷酸铁锂 / 三元锂 / 钛酸锂等电池组
