开关电源中电阻，电容，电感的常用公式

电阻

欧姆定律

V: 电压（单位：伏特，V），表示电势差

I: 电流（单位：安培，A），表示电荷的流动速率。

R: 电阻（单位：欧姆，Ω），表示对电流的阻碍作用。

欧姆定律是电学中最基础的定律之一，由德国物理学家乔治·西蒙·欧姆于1827年提出，揭示了电压、电流和电阻三者之间的关系。

直观类比

将电路想象成水流系统：

• 电压类似水压，推动水流（电流）流动。

• 电阻类似水管的狭窄程度，狭窄的水管（高电阻）会限制水流（电流）。

• 电流则是实际流动的水量。

适用范围

• 线性元件：欧姆定律严格适用于纯电阻性元件（如金属导体、电阻器）。

• 非线性元件不适用：如二极管、晶体管等半导体元件，其伏安特性不符合线性关系。

拓展 ：功率与欧姆定律

 虽然欧姆定律不直接涉及功率，但结合功率公式：

可推导出：

​



---

电感方程及其特性

核心方程

电感的核心方程描述了其两端电压与电流变化率的关系，由法拉第电磁感应定律推导而来：

电感两端电压及电流



其中

• V(t)：电感两端电压（单位：伏特，V）；

• L：电感值（单位：亨利，H）；

• :电流随时间的变化率（单位：安培/秒，A/s）

说明：

• 当电流增大时，电感产生反向电压阻碍电流增加；

• 当电流减小时，电感产生正向电压阻碍电流减小

伏秒平衡原理

在稳态运行的开关电源中，电感的伏秒积需满足伏秒平衡，即：

导通阶段伏秒积=关断阶段伏秒积

根据电感特性:

1. 电感电流在换流瞬间不能越变
2. 电感电压在一个周期内必须平衡

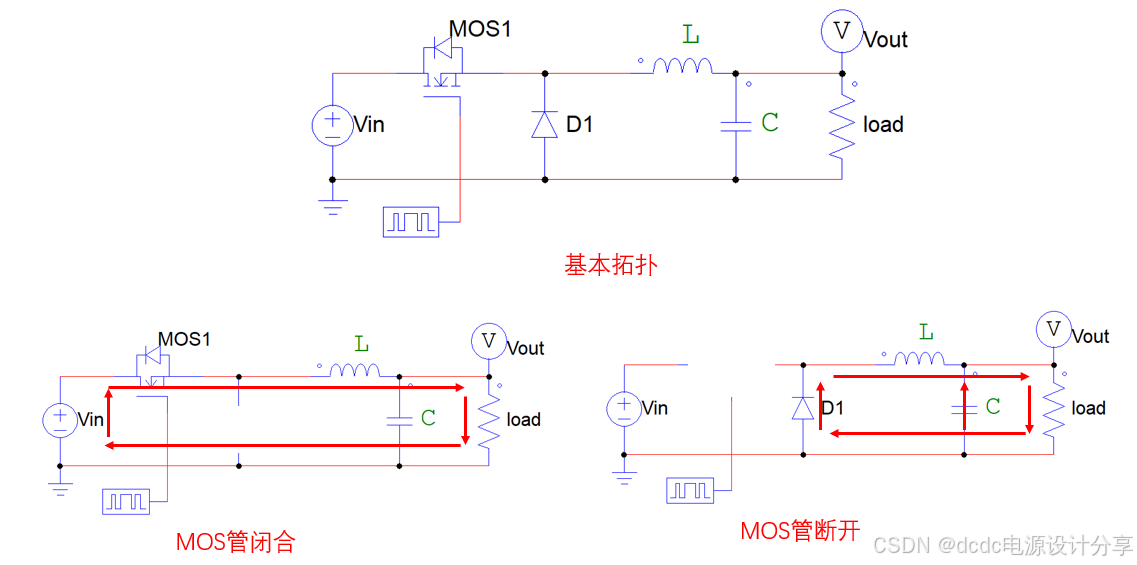

 可以推导变换器的直流增益等，以 Buck变换器 为例：

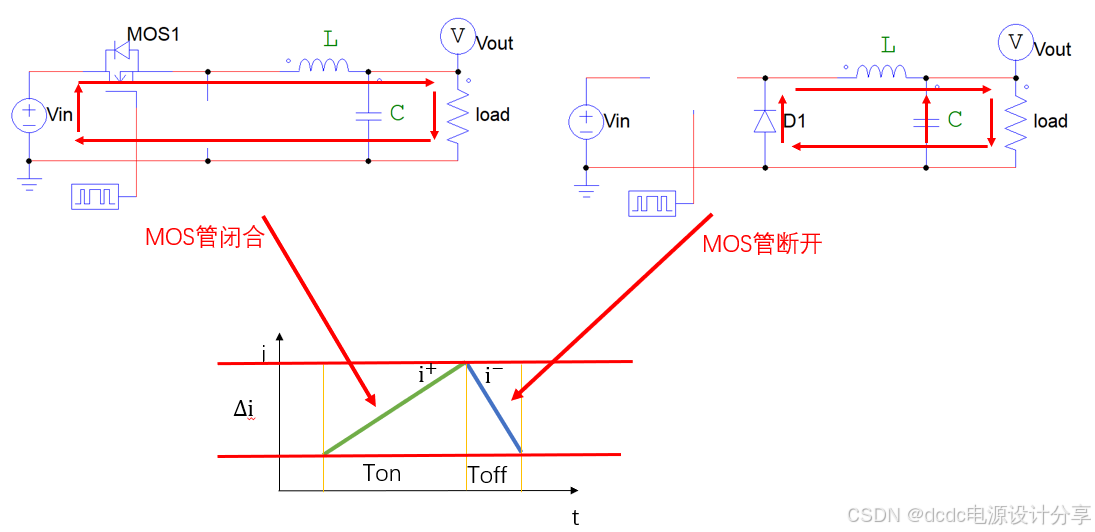

 电感电流在换流瞬间不能越变







电感电压在一个周期内必须平衡



• 导通阶段（开关MOS闭合）：

  电感两端电压：，MOS闭合时间=

• 关断阶段（开关MOS断开，续流二极管D1导通）：

  电感两端电压：,MOS断开时间=TOFF

根据伏秒平衡：

由此可推导出占空比 。





电感的感抗（交流特性）



在交流电路中，电感对电流的阻碍作用称为感抗，其公式为：

其中：

• XL：感抗（单位：欧姆，Ω）；

• ω：角频率（单位：弧度/秒，rad/s）；

• f：交流频率（单位：赫兹，Hz）。

特点：

• 感抗与频率正相关，高频下电感对电流的阻碍更强；

• 在直流电路中（f=0f=0），感抗为零，电感等效为短路。

电感的能量储存

电感以磁场形式储存能量，能量公式为：

其中：

• W：储存的能量（单位：焦耳，J）；

• I：流经电感的稳态电流（单位：安培，A）。

RL电路的时间响应

在RL电路中（电阻R与电感L串联），电流的充放电过程由时间常数 决定：

• 充电过程（开关闭合时）：



• 放电过程（开关断开时）：



特点：

• 表示电流达到稳态值63.2%所需的时间；

• 经过 5后，电流基本达到稳态（约99.3%）。

电感的非理想特性

实际电感器存在以下非理想因素：

1. 寄生电阻（DCR）：导线电阻导致能量损耗；

2. 寄生电容：线圈匝间电容影响高频性能；

3. 磁芯饱和：磁芯材料在高电流下磁导率下降，电感值骤减。

电感的应用场景

1. 滤波：与电容组成LC滤波器，平滑电压纹波；

2. 储能：在开关电源（如Buck/Boost电路）中储存和释放能量；

3. 隔离与阻抗匹配：用于变压器或射频电路中。

电容的方程及其特性

核心方程

电容的核心方程描述了其电流与电压变化率的关系：

其中：

• i(t)：流经电容的电流（单位：安培，A）；

• C：电容值（单位：法拉，F）；

• dv(t)/dt：电容两端电压随时间的变化率（单位：伏特/秒，V/s）。

说明：

• 电容电流由电压变化率驱动，而非电压本身。

• 电压不能突变：电容电压需要时间积累电荷，因此其电压是连续的（瞬态分析的重要基础）。

电容的容抗（交流特性）

在交流电路中，电容对电流的阻碍作用称为容抗，其公式为：

其中：

• XC：容抗（单位：欧姆，Ω）；

• ω：角频率（单位：弧度/秒，rad/s）；

• f：交流频率（单位：赫兹，Hz）。

特点：

• 容抗与频率负相关，高频下电容对电流的阻碍更小；

• 在直流电路中（f=0），容抗为无穷大，电容等效为开路。



电容的能量储存

电容以电场形式储存能量，能量公式为：

其中：

• W：储存的能量（单位：焦耳，J）；

• V：电容两端的电压（单位：伏特，V）。

RC电路的时间响应

在RC电路中（电阻R与电容C串联），电压的充放电过程由时间常数 ττ 决定：

• 充电过程（开关闭合时）：



• 放电过程（开关断开时）：



特点：

• τ表示电压达到稳态值63.2%所需的时间；

• 经过 5τ 后，电压基本达到稳态（约99.3%）。



电容的非理想特性

实际电容器存在以下非理想因素：

1. 等效串联电阻（ESR）：电极和引线电阻导致能量损耗；

2. 等效串联电感（ESL）：引线电感影响高频性能；

3. 漏电流：介质绝缘不完美导致的微小电流泄漏；

4. 温度敏感性：如电解电容容量随温度变化显著。

---

电容的应用场景

1. 滤波：与电感组成LC滤波器，或单独用于电源去耦（滤除高频噪声）；

2. 储能：在开关电源中提供瞬时电流（如Buck电路的输出电容）；

3. 耦合与隔直：传递交流信号，阻断直流分量；

4. 定时与振荡：与电阻配合控制电路时间常数（如555定时器）。

注意事项：

1. 选型要点：

   • 高频应用选择低ESR/ESL电容（如陶瓷电容）；

   • 大容量储能选择电解电容；

   • 精密电路需关注漏电流和温度漂移。

2. 安全操作：

   • 电解电容需注意极性，反接可能爆炸；

   • 高压电容放电前需短路释放储存能量。
