1. 基础常识篇[1]
（1）矢量图和位图
①矢量图：放大不失真，图片格式有：Illustrator的*.AI、*.EPS和SVG、AutoCAD的*.dwg和dxf、Corel DRAW的*.cdr等
②位图：放大失真，图片格式有：*.bmp、*.pcx、*.gif、*.jpg、*.tif、photoshop的*.psd等。
（2）图像色彩模式设置
AI的色彩模式分为CMYK和RGB两种。一般印刷要求使用CMYK模式，电子期刊使用 RGB 模式。
（3）图像的储存与导出格式
一般EPS和PDF是最常用的存储格式，JPG、PNG和Tiff是最常用的导出格式。
EPS：EPS 是行业内输出储存图像的标准格式，可以在任何打印机上进行准确的效果呈现，EPS 格式的文件主要用途是用来输出储存图像，但不是最合适的最终显示在屏幕上的文件格式。EPS文件可以转换为PDF、TIFF、JPG、PNG图图像格式。
PDF：PDF与操作系统平台无关，保留了内容的布局，使不同组件独立，所有部分均可编辑，也可以分别编辑不同的组件内容（需要使用特定的编辑器，例如Acrobat Pro），使用的压缩方式不会损害文件的原始质量。PDF文件可以转化为TIFF、JPG、PNG图像格式。
JPG：有损压缩格式，可将文件的容量缩小几十倍，但压缩会对图片的色彩质量造成一定的损失；不支持多图层，不支持对原有组成部分的编辑。支持RGB、CMYK和灰度等色彩模式，是目前应用最广泛的图片格式。
PNG：生成文件的容量小，无损压缩，支持透明效果。
Tiff：无损压缩格式，可将文件容量缩小2-3倍，可保留图形的细节，因此是制版印刷行业优先选择的图形格式。支持RGB、CMYK和灰度等色彩模式，是目前应用最广泛的图形格式。
（4）编辑插图的推荐软件
- 图片编辑类：Adobe Photoshop
- 矢量绘图类：Adobo Illustrato、PowerPoint
- 图表制作类：Excel、Graphpad、Origin、SPSS
- PDF虚拟打印机：Adobe Acrobat Professional
2. SCI插图规范[1]
（1）命名规范
①一般SCI杂志社要求的命名：Fig. 1
②若SCI杂志社无硬性要求时的命名：Figure 1
③非英文期刊使用命名：图1
（2）图像字体规范
① 字体：中文（宋体或黑体）；英文（Arial或Times New Roman字体）；
② 字号：整篇论文内的多幅插图中，同类型的文字部分的字体大小应保持统一。插图上的字号尽量选择7-12pt，插图上占篇幅最多的字体，建议选择7pt
注：在最终发表版本中，字体不应小于4.5pt，线条不应小于0.5pt
（3）图表线条规范
① 线条图中坐标轴线条应使用黑色；

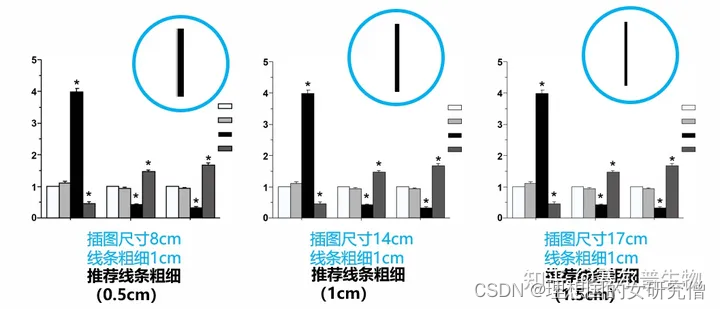

② 线条粗细设置在0.5cm-1.5cm之间。图表坐标轴线条粗细应视插图尺寸的大小而定。
（4）插图尺寸规范
论文插图排版包括三种形式：半版图（宽8cm）、2/3版图（宽14cm）、整版图（宽17cm），以上高度没有严格限制，但要＜20cm
（5）图像文件大小规范
单个图像文件的大小最好不要超过10MB。而为了投稿时插图文件能尽量快速的上传，建议对图片文件夹进行压缩。在允许的范围内通过降低图片分辨率、合并图层、更改尺寸大小对图片体积进行缩小。
（6）不同类型图片要求
论文中常见图片类型包括：线条图、灰度图、彩色图和机制模式图。
① 线条图
线条图类型：包括流式图、生存曲线、散点图、柱状图、测序图等。
储存格式：EPS格式
导出格式：JPG/TIFF格式，分辨率600dpi-1000dpi
注意：图表坐标轴线条使用黑色，图表背景色以白色最佳。同一论文中不同插图间线条粗细保持一致性。同一论文中不同插图字体、字号保持一致性。

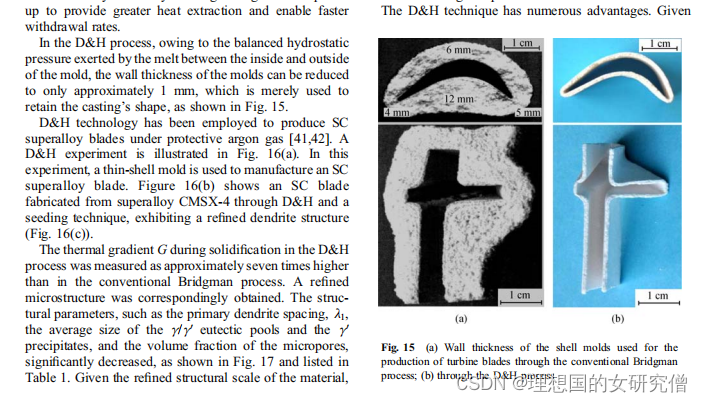

②灰度图
灰度图类型：包括黑白显示的照片类图，如电镜照片、电泳条带等。
储存格式：EPS格式
导出格式：JPG/TIFF格式，分辨率300dpi-500dpi
注意：内嵌的灰色图分辨率至少300dpi，文字尽量保持矢量特性
③ 彩色图
灰度图类型：包括动物照片、病理切片照片、荧光显微镜照片等。
储存格式：EPS格式
导出格式：JPG/TIFF格式，分辨率300dpi-500dpi
注意：嵌入的彩色图分辨率至少300dpi，文字尽量保持矢量特性

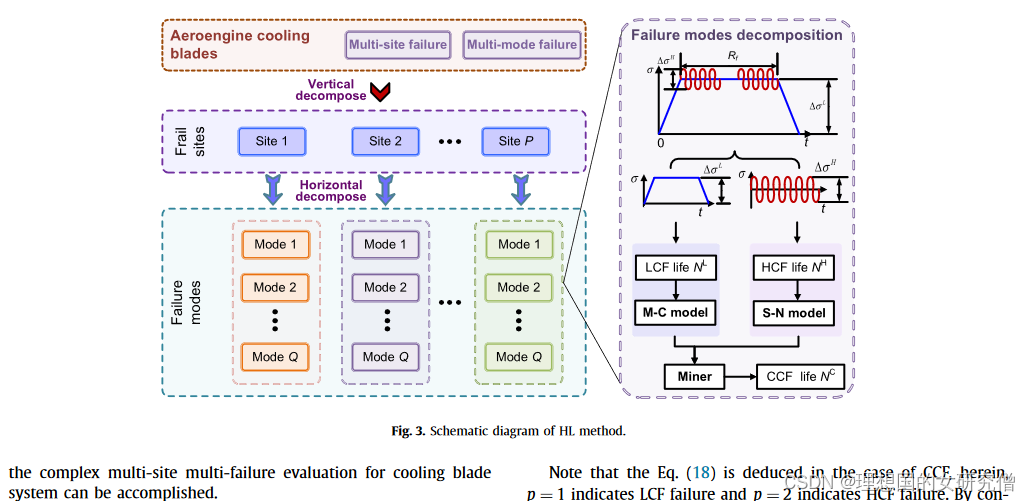

④ 机制模式图
机制图：是以辅助反映课题设计、研究机制、实验通路等机理或机制的彩图，所有经过绘制的插图均可归类为机制模式图。
储存格式：EPS格式；
导出格式：JPG/TIFF格式，分辨率至少500dpi
注意：机制图可使用Illustrator或photoshop绘制（目前使用PowerPoint的也较多），根据绘制软件的不同，分成矢量图和位图两种，初学者建议用Illustrator绘制。
注意事项：
不能直接将软件输出的线条或图表使用截屏软件截图后制作的插图，导致无法达到印刷分辨率。图表应该导出成矢量图格式然后再行插图制作。
3. SCI论文图片编辑过程中典型问题总结[2]
（1）图片大小、字体字号有什么要求？
答：PDF印刷排版一般分为两栏，如果图片印刷时只占其中一栏，则宽度设置为8厘米，高度一般不超过20厘米，否则不好排版；如果单张图片较大，需要两栏才放得下，则宽度设置为17厘米，高度类似；如果大于单栏，又小于双栏，可设置宽度为14厘米，高度类似。绝大部分杂志要求图中采用Arial或新罗马字体，字号不小于8 pt。这些标记可采用大写或小写字母，具体以目标杂志Guidelines为准，但一般只用其中一种（不能混用），并保持统一；同一篇文章中所有图片上的字母大小写、字体、字号、线条粗细等元素都应尽量保持一致。
（2）如何把照片原图变成符合投稿分辨率要求的图片？
答：①提升照片原图分辨率
情况一：原始图片（如照片），其默认分辨率一般不高，但尺寸比较大。杂志社对图片的尺寸宽度是有固定要求的。通常照片的分辨率不一定符合投稿要求，但宽度肯定是超过8厘米的，这时可以尝试通过减小图片的尺寸来（无损）提升分辨率，具体操作：(1) 通过Photoshop打开图片，在“图像-图像大小”窗口，将照片设置为8厘米宽，x厘米高（勾选“约束比例”会自动匹配）。调整尺寸之前，请注意不要勾选“图像大小”窗口中的“重定图像像素”命令，即要求软件缩小照片的尺寸，但不舍弃像素信息，那么原图的所有信息将会全部集中在新的较小尺寸的照片内，单位面积内的像素提高，分辨率提升。这就意味着，降低图片大小可以提高分辨率
情况二：如果我们手中的图片已经是8厘米宽（且分辨率不足），杂志社又要求提供8厘米宽的图片（投稿要求单栏图片的最小尺寸），这时需要重新采集原始图片（因为原图一般不会只有8厘米宽，说明这已经不是原图了）。通过以上方法提高分辨率后，如果分辨率超过了杂志社的最低要求，就满足投稿要求了。
情况三：通过以上方法提高分辨率后，如果分辨率仍达不到杂志社的最低要求，我们也不能人为地提高分辨率，如200 dpi->1000 dpi，这样会导致图片更模糊或出现像素画（断字断线），清晰度不足即便分辨率达到也是不满足投稿要求的。但是，如果调整以后分辨率是268 dpi, 要求为300 dpi，这种差别很小的时候，我们将分辨率调为300 dpi，清晰度的损失不会太大，也可能暂时使其达到投稿要求，后续也有可能被杂志社退回。当然最好是通过原始图片重新作图，一般都是可以超过杂志社最低要求的。
②适当降低分辨率
如果杂志社的要求是600 dpi, 调整后的分辨率达到了1400 dpi，我们还可以考虑降低一定的分辨率（更改分辨率前，应勾选“重定图像像素”），从而压缩图片大小（如10M->5M），以便投稿时上传。
（3）单独的图片很清晰，为什么投稿系统的PDF文件中图片很模糊？怎么解决？
答：投稿系统在提交所有文件后，会自动生成PDF文件，生成PDF文件时投稿系统会自动压缩图片，降低图片分辨率，使生成的PDF文件较小，方便审稿时文件传输。在生成的PDF文件里面一般存在指向原始图片的下载链接，审稿人可以下载原始图片浏览。
（4）如何将几张单独的原始图片拼接为一张组合图？
（5） 如何将嵌入Word中的图片，尽量高清晰度地保存为TIFF图片？
答：建议先将嵌入图片的Word文档转化为PDF，再通过Adobe Illustrator打开->删除不必要内容->调整画板大小->导出为TIFF图片，最高可获得该文档中嵌入的图像对等分辨率的图片，至于是否为高分辨率图片，完全依赖于图片嵌入Word后的状态，通常图片嵌入Word之后，其清晰度都会有所降低的（所以这样做也只能尽量保持其高清晰度）。此外，通过复制Word中的图片，在Windows系统->画图软件中粘贴，另存为TIFF格式，再通过Photoshop调整图片大小，亦可获得质量尚可的图片。无论如何，以原始图片直接作图肯定是最好的。再次强调，不建议用Word或PPT保存原始图片,也不建议通过截图软件抓取Word文档的图片。
（6）既然矢量图片放大不会失真，是不是都用矢量图比较好？
答：不建议都使用矢量图。不同的图片对于色彩、细节以及需要显示的信息有不同要求。论文图片的类型一般分为三种实验图、数据图和示意图。对于数据图(如生存曲线) 或者示意图尽量提交矢量图，而实验图(如荧光、电镜)不需要看清所有细节，建议提交位图。
（7）投稿SCI杂志的图片大小有何限制？怎么降低图片的体积？是不是分辨率越高越好？
答：① SCI论文图片不超过10M
② 对于太大的图片怎么降低体积？投稿图片分三种，半版图、2/3版图和全版图，不同类型的图片宽度不一样。在提交投稿系统前，可以在PS里面将图片宽度设置为想在论文中展示的宽度，保存的时候选择"LZW"、"扔掉图层并拷贝"将图片保存为TIFF格式。
③ 杂志社给出的分辨率要求（比如300 dpi）是最低要求。按规定设置好图片的尺寸（宽度）后，在原始图片可以达到的分辨率范围（非人为提升），分辨率越高越好（如果图片大小超过10M，可适当降低分辨率）。
（8）图片的JPG、TIFF、CMYK格式怎样相互转换？如何将彩色图转成黑白的？
答：JPG和TIFF都是位图图片的格式，CMYK是一种色彩模式。① JPG采用有损压缩的方式，图片比较小，当分辨率足够高时，与TIFF的清晰度也差别不大，因此有的杂志也接受JPG格式。TIFF采用无损压缩方式，保留所有的像素信息，进行重新组织和存储的同时降低图片大小，更重要的是，TIFF图片还可保存诸多图像参数和信息，到了印刷出版阶段，一般都要求TIFF格式。一张照片可以在JPG和TIFF格式随意转换（Photoshop打开图片->另存为对应格式即可），但一张TIFF图片转换成JPG之后，可能会丢失像素信息，再将这张JPG图片转换成TIFF不一定能回到原来的大小和分辨率。所以我们建议尽量用TIFF格式保存原图，如果需要JPG时再转化即可。② CMYK是一种色彩模式，另一种更常见的色彩模式是RGB。JPG和TIFF图片可以是以上任意色彩模式，此外，还有灰度模式等。不同的色彩模式，在Photoshop的“图像-模式”菜单中可随意转换。RGB建议用来保存原始图片，这种模式可显示人眼视网膜可识别的千万种颜色，又叫真彩色（一般杂志社接受这种模式，因为杂志社可以自行转换），但有的杂志要求投稿用CMYK制式，因为印刷的时候，彩色打印机只有四种墨盒，黄色，青色，黑色，洋红色。当前显示的RGB真彩色颜色很可能是四种墨盒不能组合输出的颜色，这时打印出来就会有色差，为了避免色差杂志社故此要求。③ 彩图转换为黑白图像，通过以上方式，选择灰度模式即可
（9）通过Photoshop拼图，保存为TIFF格式的图片超过30M，不方便投稿怎么办？
答：通过Photoshop拼图，一般是先创建一个画板，再将插图的各部分排列于画板上，调位置对齐、添加标记、确认分辨率、，最后存储为TIFF图片。需要注意的是，TIFF格式图片允许保留图层信息，这是导致图片变大的主要原因。在另存为TIFF图片的对话框中，存储选项勾选“作为副本”，去勾选“图层”，并选择LZW压缩方式（无损压缩，保证分辨率的情况下显著降低图片大小），选择这两个参数之后，一般的拼图大小不会超过10M，如若不然，适当降低分辨率即可；如果选择JPEG格式还能得到更小的图，但会对图像信息造成损失。
（10） 图片是中文版软件处理的或通过中文版软件生成的，图片上有中文怎么办？
答：很多作图软件如(SPSS)都有中英文版本，可以使用英文版本。另外在导入原始数据进入作图软件前，将原始数据中的中文改成英文，或者生成图片后，软件里一般可以直接编辑图形，此时改成需要的英文。实在有中文的删不掉的图片，位图可以用Photoshop修改，矢量图可以用Illustrator修改，只要不是篡改实验数据等重要信息时，有修改痕迹没关系的。修改的字体和大小应与原始图片保持一致。
4. 超实用的作图技巧总结——大佬经验
（1）Pheophyin 作图经验[3]
① 用Origin制图（或者Matlab、Python）制图，导出矢量格式（.eps）；材料相关的电镜、光学等照片用PS或者Image处理； 用3d MAX/ UG绘制三维模型
② 所有的都在Adobe Illustrator中完成后期处理，不建议使用ppt，具体后期包括：1° 字体统一为Arial格式，字号为8pt（图片宽度为15cm），线条为0.75pt；2° 调整图像大小（高度3-4cm），图像边界对齐；3° 添加刻度线，比例尺，线条，注释等
（2）何政达作图经验[3]
作图需要考虑到一下内容：
① 每幅图是否充分表达相应的意思？包括：坐标轴是否表达清晰、物理量和单位有无给出、字体是否足够大；图中每个点的物理意义是否充分表达、有没有用同一的特征表达统一的意思；图中每条线是否给出了物理意义；关键的点是否用箭头进行强调；配色是否合理、每幅图的表达是否精确、与图中数据是否吻合
② 图的数量是否符合要求
（3）迪娜学姐作图经验[4]
① 图像要素：坐标轴刻度尺、坐标轴文字说明、图例说明、Error bar等
② figure的通用规则：根据占据页面版式不同，可以分为半栏（不超过8 cm）、2/3栏（12-15 cm）和通栏（15-18 cm）；字体建议用Arial。文字大小在6-12 pt之间，分图标识最大，内部标识文字稍小，不能小于6 pt；一个大图之内的分图构图要紧凑，尽量拼成方方正正的大图，说明同一组或对比数据的及张分图放在一起（比如不同细胞系或不同细胞因子结果）。分图之间上下左右的间距要合适均匀（一般0.5 cm）；线条的粗细在各个图之间要统一。包括坐标轴的线条和其他框线。一般1 pt左右。更好的期刊还要求配色和谐。一般不建议用高饱和色系，考虑红绿色盲人群要避开红绿对比。此外，在同一篇文章中涉及的变量，在各个图之间要保持色系统一。一个便捷方法是同学们可以存一些顶刊的高级配色图，自己作图的时候用吸色笔直接调用。
（4）迎合漫游者作图经验[5]——字号、图尺寸
① 字号：
1磅point （简写p） = 1/72 英寸inch
Word 单栏文稿字体为12p；双栏印刷一般为9p。
7p （2.54倍约为18p, Origin字号单位为points, inch to cm 导出图片）9p > 22.8 - 23p
0.5p > 1.27p
0.75p > 1.9p
1p > 2.54p
(字18p, 线2p, 轴1.5p; 2.54倍画布)
坐标轴的刻度尺外翻，数字和文字要足够大 （图片高度3-4 cm, 字号8 pt），保证在缩小的情况下也可以辨识图中信息。尽量不要采用“画中画”设计，因为里面的小图很可能看不清楚.
坐标轴宜细，0.5或0.75 pt，曲线线条0.75或1 pt.
