LLC器件选型精讲

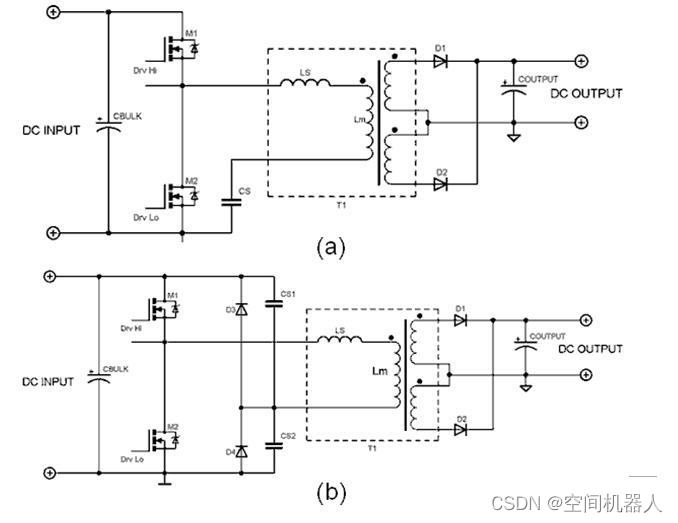

LLC（谐振）变换器作为一种高效的电源转换技术，常用于开关电源的设计中。其核心在于利用谐振电路进行能量传递，减少开关损耗并提高效率。因此，选型合适的LLC器件是实现高效电源转换的关键。下面我将详细讲解LLC变换器中的关键元件选型，包括MOSFET、谐振电感、谐振电容、变压器、控制芯片等，帮助初学者理解每一个元件的功能和选型原则。

1. MOSFET 选型MOSFET是LLC变换器中的主开关器件，开关损耗和导通损耗直接影响整体效率。因此，在选型时需要综合考虑以下几个因素：1.1 额定电压和电流MOSFET的额定电压和电流是首要考虑的参数。在LLC拓扑中
   1.1 额定电压和电流

MOSFET的额定电压必须高于变换器中的最大输入电压，通常需要留有一定的裕量。比如，如果输入电压范围是400V，MOSFET的耐压一般选择650V或更高，以应对电压尖峰。电流的选取则取决于负载电流，必须保证MOSFET能够在工作期间安全导通。通常，设计师会根据实际负载电流的1.5倍来选择MOSFET的额定电流，以避免电流过载的风险。

1.2 Rds(on)（导通电阻）

MOSFET的导通电阻Rds(on)决定了导通损耗，Rds(on
