车载网络架构的演变：从传统总线到区域架构

车载网络架构的演变：从传统总线到区域架构

随着汽车技术的飞速发展，车载网络（In-Vehicle Network, IVN）经历了从最初简单的分布式架构，到如今高度集成的区域架构（Zonal Architecture）的演变。这一转变主要由车辆对更高效的数据通信、更强的计算能力以及更低的成本的需求推动。同时，新的通信协议，如CAN XL 和 10Base-T1S，正在填补传统车载网络在中等带宽（1 Mbit/s 至 100 Mbit/s）之间的空白，使得IVN更加适应现代汽车电子系统的发展需求。

---

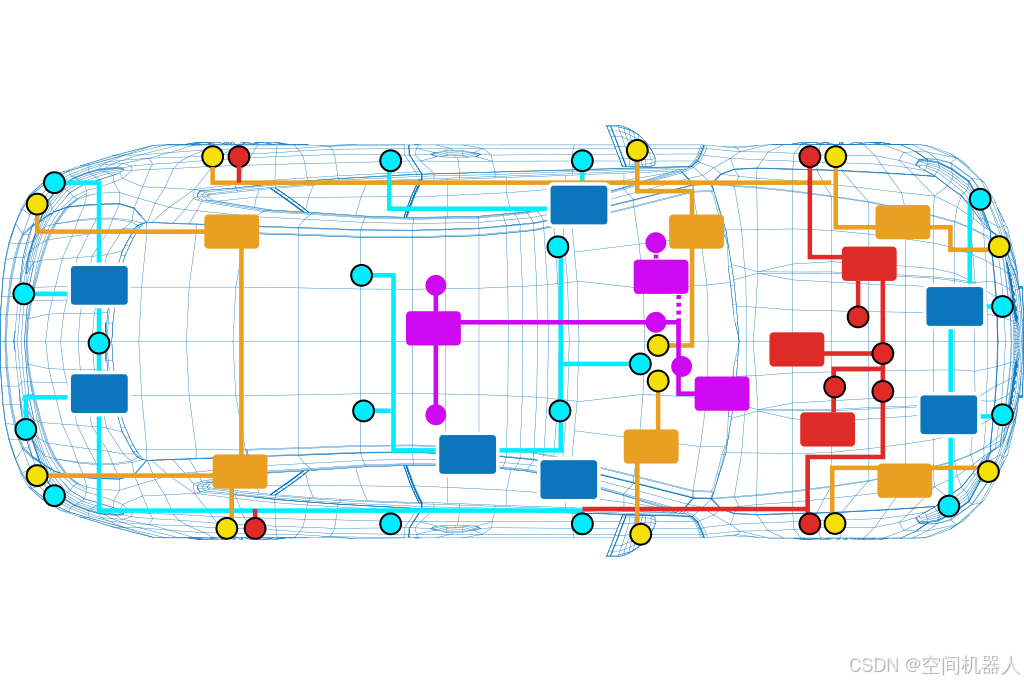

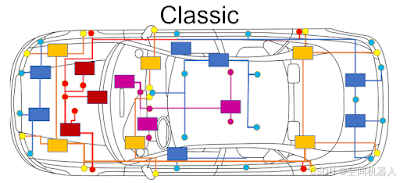

1. 传统车载网络架构：分布式ECU

早期的车载网络架构基于分布式设计，每个电子控制单元（ECU）被放置在靠近其控制的传感器或执行器的位置，并通过独立的总线系统进行通信。典型的总线协议包括：

• CAN（Controller Area Network）：用于动力系统和车身控制，速率最高为1 Mbit/s。
• LIN（Local Interconnect Network）：用于低速通信（如车窗控制），速率约为19.2 kbit/s。
• FlexRay：适用于对实时性要求较高的应用（如底盘控制），速率可达10 Mbit/s。
• MOST（Media Oriented Systems Transport）：用于信息娱乐系统，速率最高可达150 Mbit/s。

虽然这种架构适用于早期的汽车电子系统，但随着ECU数量的增加，布线复杂性、系统成本以及带宽瓶颈成为主要问题。例如，高端车型的ECU数量可能超过150个，而这些ECU之间的连接需要大量线束，增加了整车重量，影响燃油经济性。

---

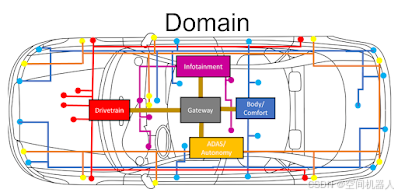

2. 域架构（Domain Architecture）：向集中控制迈进

为了降低布线复杂性，域架构（Domain Architecture）开始被采用。该架构将ECU划分为不同的功能域（Domain），如：

• 动力系统域：负责发动机、变速箱、电池管理等控制。
• 车身控制域：管理照明、门锁、空调等功能。
• 信息娱乐域：处理音视频娱乐系统、导航、无线通信等。
• ADAS域（高级驾驶辅助系统）：处理雷达、摄像头、自动驾驶等功能。

每个域由一个域控制器（Domain Controller）管理，并通过网关（Gateway）连接其他域。域架构的优点包括：
✅ 减少线束：相比分布式架构，线束长度减少约30%。
✅ 提高系统集成度：域控制器承担更多计算任务，减少了ECU的数量。
✅ 增强安全性：域间通信可通过网关进行隔离，提高网络安全性。

然而，域架构仍然依赖多种通信协议，如CAN、FlexRay和以太网，使得数据交换仍需通过网关进行，带来一定的通信延迟和数据瓶颈。

---

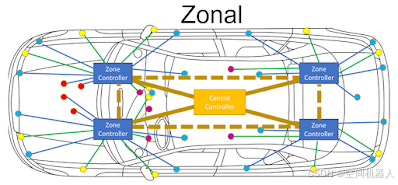

3. 未来趋势：区域架构（Zonal Architecture）

为了进一步提升通信效率并简化布线，最新的**区域架构（Zonal Architecture）**应运而生。在该架构下：

• 车辆被划分为多个物理区域（如前左、前右、后部等）。
• 每个区域由一个**区域控制器（Zonal Controller）**管理，直接连接附近的传感器和执行器。
• 区域控制器之间通过**高速以太网骨干网（Ethernet Backbone）**通信，并与中央计算单元（Central Computer）交互。

区域架构的优势

🚀 大幅减少线束：相比域架构，线束长度可减少50%以上，降低整车重量。
🧠 计算集中化：区域控制器具备更强的计算能力，可直接处理本地数据并减少数据流量。
🔒 更高的安全性：区域间数据隔离降低了攻击风险，同时以太网支持更强的加密机制。

区域架构是软件定义汽车（Software Defined Vehicle, SDV）发展的关键，它将使未来汽车具备更强的可扩展性、远程升级能力（OTA）以及智能化的数据管理。

---

4. 填补带宽空白：CAN XL 与 10Base-T1S

在车载网络演进过程中，一个长期存在的问题是1 Mbit/s 到 100 Mbit/s 之间的带宽空缺。最近，两种新协议正试图填补这一空白：

CAN XL（Controller Area Network eXtra Long）

• 速率：最高 20 Mbit/s
• 兼容性：向下兼容 CAN 和 CAN FD
• 主要用途：动力系统、底盘控制、车身电子、ADAS

10Base-T1S（单对以太网）

• 速率：最高 10 Mbit/s
• 物理层：仅需一对双绞线，支持多节点共享总线
• 主要用途：车身控制、传感器数据传输、ADAS系统

🔍 CAN XL vs. 10Base-T1S

特性	CAN XL	10Base-T1S
速率	最高 20 Mbit/s	最高 10 Mbit/s
拓扑	点对点或多节点	总线或星型
兼容性	兼容 CAN FD	以太网生态
应用场景	动力系统、底盘控制	车身电子、ADAS

两者各有优势，未来IVN架构中很可能会同时采用这两种协议，以满足不同的需求。

---

5. 结论：IVN的未来

随着自动驾驶、电动化、车联网（V2X）技术的发展，车载网络架构正从传统的分布式ECU架构向区域架构演进。同时，CAN XL 和 10Base-T1S等新协议的引入，使得车载网络在带宽、延迟、成本和安全性方面实现了优化。

未来，随着中央计算架构（Centralized Computing Architecture）的普及，IVN 还将进一步演进，形成更智能化、更高效的通信系统。汽车正在从单纯的交通工具，向智能移动终端转变，而车载网络则是这一变革的基石。
