大规模 MIMO 无线电前端架构解析

📡 大规模 MIMO 无线电前端架构解析

一、总体结构框架

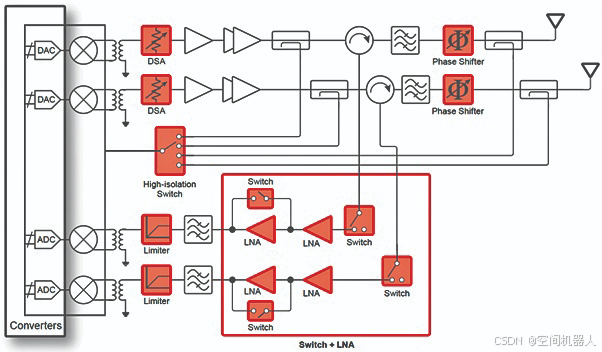

图 所示为典型的 TDD（时分双工）Massive MIMO 基站的 RF 前端架构。为简化说明，仅展示了两个 TRX（发射接收）通道 —— 实际部署中通常会扩展至 32 或 64 个 TRX 链，以满足高容量用户接入场景。

在大规模 MIMO 系统中，每个 TRX 通道包括：

• DAC/ADC（数模转换/模数转换）；
• 混频器（上变频/下变频）；
• 可编程增益放大器（PGA）；
• 功率放大器（PA）；
• LNA（低噪放）；
• DPD（数字预失真）反馈路径；
• Beamformer（相控阵移相器/模拟波束成形器）。
