几种ADC应用场景总结

       从前文对几种 ADC 的结构和特点分析，我们不难发现 这几种 ADC 在采样速度以及分辨 率上各有优势，如图 3-19 所示。其中Δ Σ 型 ADC 由于采用过采样、噪声整形和数字滤波来 满足高精度，其有效采样速度受到限制，而分辨率相对则比较高；Pipeline 型 ADC 与之相 反，其采样速度可以高达 2GSPS，而采样的精度则受到了限制；逐次逼近型 ADC，即 SAR 型 ADC 处于两者中间，具有高精度，低功耗的特点，其采样率一般最高可达 2-5MSPS。

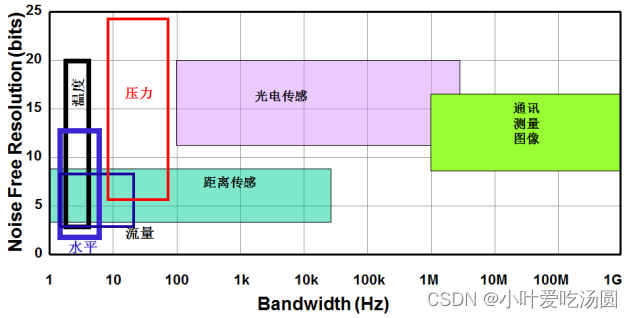

       同样，不同的信号在带宽和精度上有不同的要求，如下图所示，可以看到不同的信号对带宽和精度有着不同的需求。结合以上两点，不同类型的 ADC 有着不同的应用场景。

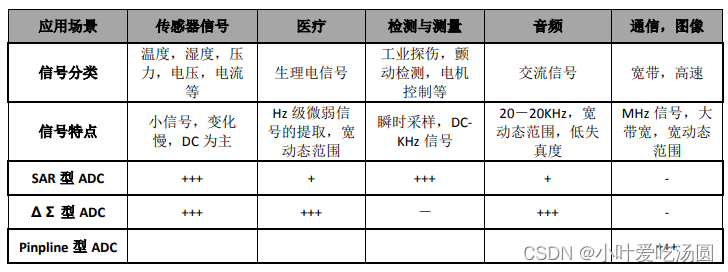

        根据不同 ADC 性能的特点，这三种 ADC 在应用场景上也会各有侧重。
