Vitis 2023.2使用LWIP配置RTL8211F时出现的问题记录

已于 2024-12-28 12:40:23 修改
阅读量900 收藏 13
点赞数 8
分类专栏： FPGA 文章标签： 网络 fpga开发 fpga
于 2024-12-17 18:39:07 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43260537/article/details/144540367
版权

目录

问题现象

查找原因

猜想验证

解决方案

问题现象

最近把Vivado更新到了2023，SDK工具也更新到了Vitis 2023.2，更新之前的工程后也随之而来的诸多bug，这此遇到的是Vitis例程lwip_echo_server无法配置RTL8211F的问题。

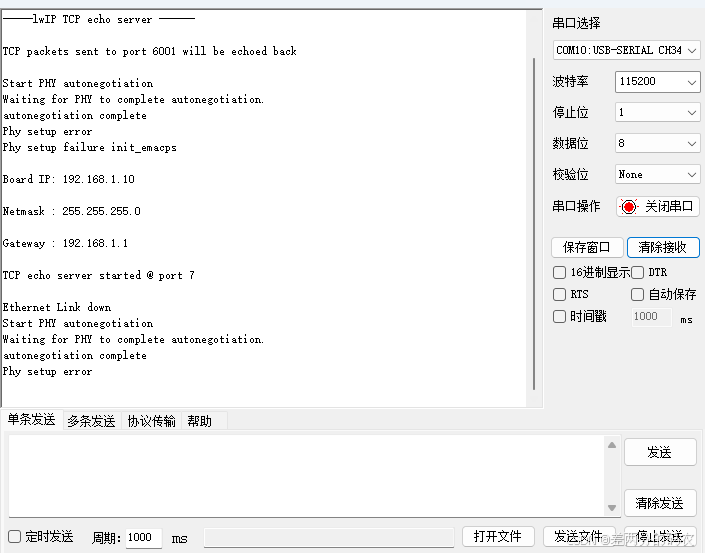

生成DSP以及platform后，直接生成lwip_echo_server模板，测试出现以下问题：


类似的问题在Vivado 2018版本也遇到过，不过那个问题是由于设置了自动协商速度，由于lwip本身的bug所导致，当时设置成固定速度就解决了bug，于是尝试这个方法。

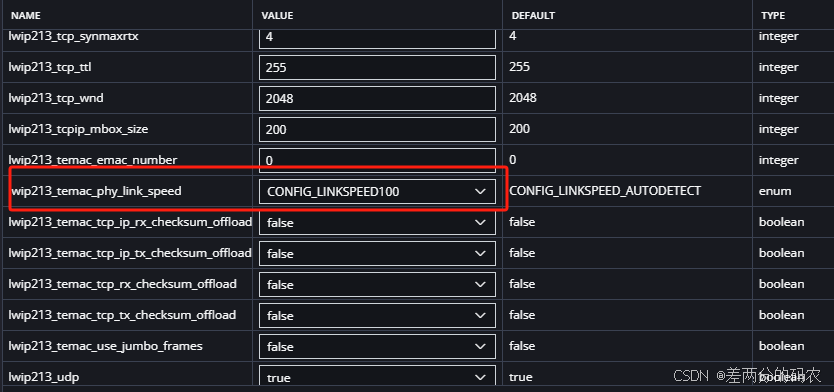

先设置固定连接速度100Mbps:

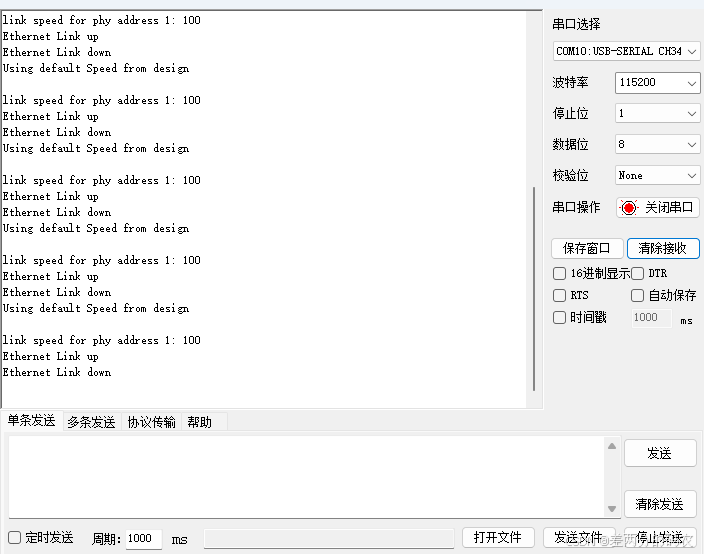

测试发现phy芯片在不停的重连：


查找原因

首先这个硬件平台在之前的Vivado 2018版本时是可以正常使用lwip_echo_server，因此可以确定不是平台硬件问题，之前通过不使用自动协商临时解决了问题，现在看来只能找到问题的原因了，可以看到出现问题时自动协商速度已经完成了，然后是在phy setup时出现的问题，于是打开获取协商速度的代码：xemacpsif_physpeed.c  准备从这里开始排查

在函数get_Realtek_phy_speed看到了获取速度的代码

static u32_t get_Realtek_phy_speed(XEmacPs *xemacpsp, u32_t phy_addr)
{
	u16_t control;
	u16_t status;
	u16_t status_speed;
	u32_t timeout_counter = 0;
	u32_t temp_speed;

	xil_printf("Start PHY autonegotiation \r\n");

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_AUTONEGO_ADVERTISE_REG, &control);
	control |= IEEE_ASYMMETRIC_PAUSE_MASK;
	control |= IEEE_PAUSE_MASK;
	control |= ADVERTISE_100;
	control |= ADVERTISE_10;
	XEmacPs_PhyWrite(xemacpsp, phy_addr, IEEE_AUTONEGO_ADVERTISE_REG, control);

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_1000_ADVERTISE_REG_OFFSET,
					&control);
	control |= ADVERTISE_1000;
	XEmacPs_PhyWrite(xemacpsp, phy_addr, IEEE_1000_ADVERTISE_REG_OFFSET,
					control);

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, &control);
	control |= IEEE_CTRL_AUTONEGOTIATE_ENABLE;
	control |= IEEE_STAT_AUTONEGOTIATE_RESTART;
	XEmacPs_PhyWrite(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, control);

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, &control);
	control |= IEEE_CTRL_RESET_MASK;
	XEmacPs_PhyWrite(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, control);

	while (1) {
		XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, &control);
		if (control & IEEE_CTRL_RESET_MASK)
			continue;
		else
			break;
	}

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_STATUS_REG_OFFSET, &status);

	xil_printf("Waiting for PHY to complete autonegotiation.\r\n");

	while ( !(status & IEEE_STAT_AUTONEGOTIATE_COMPLETE) ) {
		sleep(1);
		timeout_counter++;

		if (timeout_counter == 30) {
			xil_printf("Auto negotiation error \r\n");
			return XST_FAILURE;
		}
		XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_STATUS_REG_OFFSET, &status);
	}
	xil_printf("autonegotiation complete \r\n");

	XEmacPs_PhyRead(xemacpsp, phy_addr,IEEE_SPECIFIC_STATUS_REG,
					&status_speed);
	if (status_speed & 0x400) {
		temp_speed = status_speed & IEEE_SPEED_MASK;

		if (temp_speed == IEEE_SPEED_1000)
			return 1000;
		else if(temp_speed == IEEE_SPEED_100)
			return 100;
		else
			return 10;
	}

	return XST_FAILURE;
}

上面串口已经给出了 autonegotiation complete 打印，先给出代码里用到的宏的值:

#define IEEE_STATUS_REG_OFFSET                     1
#define IEEE_SPECIFIC_STATUS_REG                   17

#define IEEE_STAT_AUTONEGOTIATE_COMPLETE           0x0020

#define IEEE_SPEED_MASK                            0xC000
#define IEEE_SPEED_1000                            0x8000
#define IEEE_SPEED_100                             0x4000

检查一下数据手册，至少在读取自动协商状态的代码


	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_STATUS_REG_OFFSET, &status);
    //读取寄存PHY芯片器寄存器1数据


    //轮询读取此寄存器第5位，此位是速度协商状态位，与数据手册一致
    while ( !(status & IEEE_STAT_AUTONEGOTIATE_COMPLETE) ) {
		sleep(1);
		timeout_counter++;
		if (timeout_counter == 5) {
			xil_printf("Auto negotiation error \r\n");
			return XST_FAILURE;
		}
		XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_STATUS_REG_OFFSET, &status);
 	}
	xil_printf("autonegotiation complete \r\n");

以上没有问题，然后，获取速度的代码，就不对了；

    XEmacPs_PhyRead(xemacpsp, phy_addr,IEEE_SPECIFIC_STATUS_REG,
					&status_speed);
	if (status_speed & 0x400) {
		temp_speed = status_speed & IEEE_SPEED_MASK;

		if (temp_speed == IEEE_SPEED_1000)
			return 1000;
		else if(temp_speed == IEEE_SPEED_100)
			return 100;
		else
			return 10;
	}

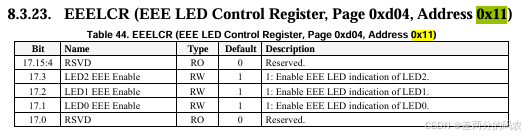

这里是读取了17号寄存器，也就是0X11寄存器的数据，然后通过且上0x400来获取第10位的数据，再通过且上0xC000来获取14、15位的数据，但是RTL8211F的数据手册里

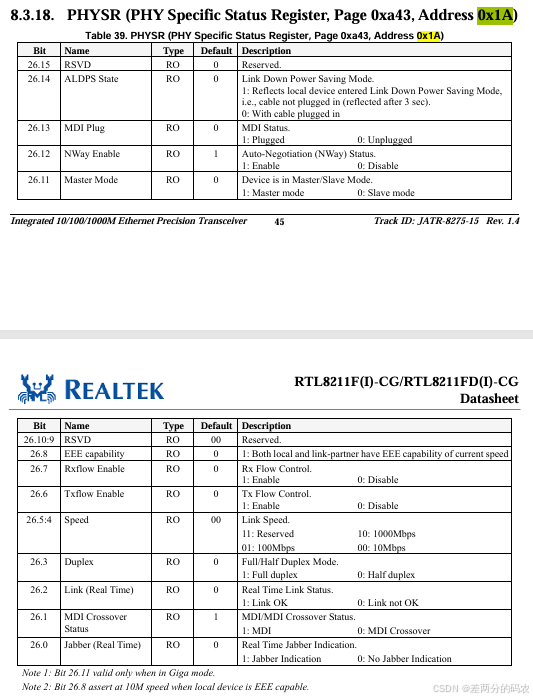

此寄存器时设置网口LED的，这错了十万八千里，这个寄存器的地址应该在0x1A


而且获取连接状态的位在第2位，获取速度的位在第4位和第5位，因此猜测问题就处在这里。

猜想验证

按照这个临时改了一下

	XEmacPs_PhyRead(xemacpsp, phy_addr,0x1a,
					&status_speed);
	if (status_speed & 0x4) {
		temp_speed = status_speed & 0x30;

		if (temp_speed == 0x20)
			return 1000;
		else if(temp_speed == 0x10)
			return 100;
		else
			return 10;
	}

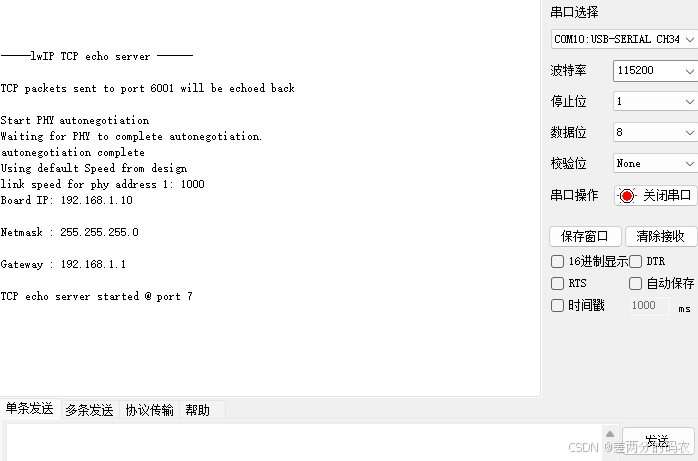

于是问题就被解决了

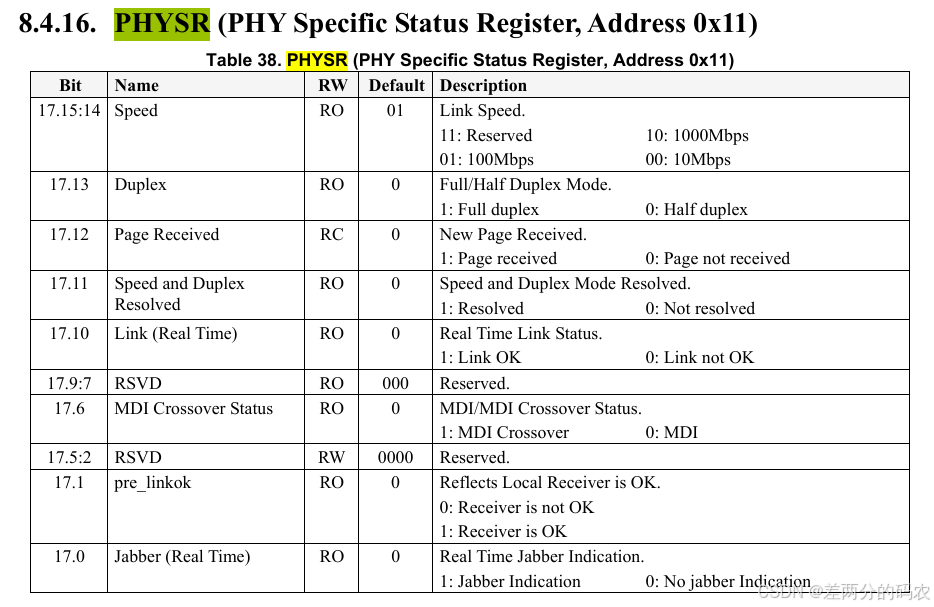

正当我疑惑为啥会出现get_Realtek_phy_speed不支持Realtek芯片时，偶然查到了RTL8211竟然分为商业级和工业级，商业级可以看RTL8211E，找到数据手册直接看0x11寄存器，如我所料

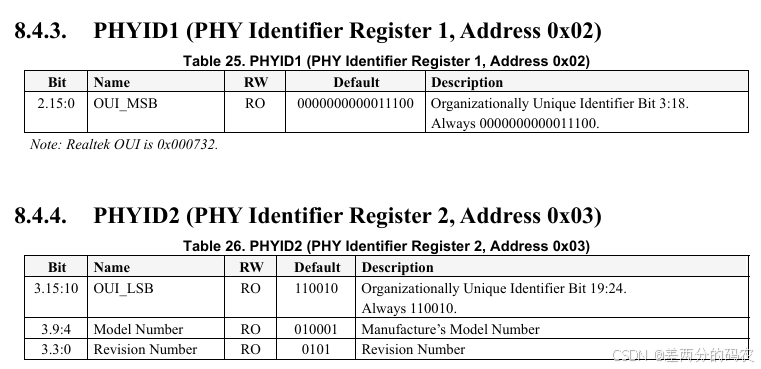

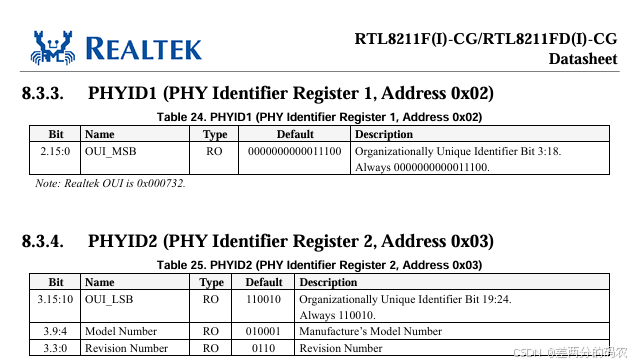

正是程序里默认的配置，所以lwip213支持了商业级RTL8211，但是还是不支持RTL8211F，这两种芯片可以通过查询PHY_IDENTIFIER_2_REG(0X03)寄存器的Revision Number来判别

 RTL8211F的Revision Number是0110 ，PHY_IDENTIFIER_2_REG是0xC916


RTL8211E的Revision Number是0101 ，PHY_IDENTIFIER_2_REG是0xC915


解决方案

为了兼容这两种芯片，于是把get_Realtek_phy_speed做以下更改：

static u32_t get_Realtek_phy_speed(XEmacPs *xemacpsp, u32_t phy_addr)
{
	u16_t control;
	u16_t status;
	u16_t status_speed;
	u32_t timeout_counter = 0;
	u32_t temp_speed;

	u16_t phy_identity;
	u32_t RetStatus;

    u32_t RTL_SPECIFIC_STATUS_REG;
    u32_t RTL_LINK_STATUS_MASK;
    u32_t RTL_SPEED_MASK;
    u32_t RTL_SPEED_1000;
    u32_t RTL_SPEED_100;

    //此处判断是RTL8211F或RTL8211E，根据型号重定义寄存器地址和掩码
    XEmacPs_PhyRead(xemacpsp, phy_addr, PHY_IDENTIFIER_2_REG,
					&phy_identity);
    if (phy_identity == 0XC916) {
	    xil_printf("Start PHY:RTL8211F autonegotiation\r\n");
        RTL_SPECIFIC_STATUS_REG = 0X1A;
        RTL_LINK_STATUS_MASK    = 0x04;
        RTL_SPEED_MASK          = 0x30;
        RTL_SPEED_1000          = 0x20;
        RTL_SPEED_100           = 0x10;
    }
    else if (phy_identity == 0XC915) {
	    xil_printf("Start PHY:RTL8211E autonegotiation\r\n");
        RTL_SPECIFIC_STATUS_REG = 0X0011;
        RTL_LINK_STATUS_MASK    = 0x0400;
        RTL_SPEED_MASK          = 0xC000;
        RTL_SPEED_1000          = 0x8000;
        RTL_SPEED_100           = 0x4000;
    }

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_AUTONEGO_ADVERTISE_REG, &control);
	control |= IEEE_ASYMMETRIC_PAUSE_MASK;
	control |= IEEE_PAUSE_MASK;
	control |= ADVERTISE_100;
	control |= ADVERTISE_10;
	XEmacPs_PhyWrite(xemacpsp, phy_addr, IEEE_AUTONEGO_ADVERTISE_REG, control);

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_1000_ADVERTISE_REG_OFFSET,
					&control);
	control |= ADVERTISE_1000;
	XEmacPs_PhyWrite(xemacpsp, phy_addr, IEEE_1000_ADVERTISE_REG_OFFSET,
					control);

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, &control);
	control |= IEEE_CTRL_AUTONEGOTIATE_ENABLE;
	control |= IEEE_STAT_AUTONEGOTIATE_RESTART;
	XEmacPs_PhyWrite(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, control);

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, &control);
	control |= IEEE_CTRL_RESET_MASK;
	XEmacPs_PhyWrite(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, control);

	while (1) {
		XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_CONTROL_REG_OFFSET, &control);
		if (control & IEEE_CTRL_RESET_MASK)
			continue;
		else
			break;
	}

	XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_STATUS_REG_OFFSET, &status);

	xil_printf("Waiting for PHY to complete autonegotiation.\r\n");

	while ( !(status & IEEE_STAT_AUTONEGOTIATE_COMPLETE) ) {
		sleep(1);
		timeout_counter++;
		if (timeout_counter == 5) {
			xil_printf("Auto negotiation error \r\n");
			return XST_FAILURE;
		}
		XEmacPs_PhyRead(xemacpsp, phy_addr, IEEE_STATUS_REG_OFFSET, &status);
	}
	xil_printf("autonegotiation complete \r\n");

    //此处使用重定义的寄存器地址和掩码
	XEmacPs_PhyRead(xemacpsp, phy_addr,RTL_SPECIFIC_STATUS_REG,
					&status_speed);
	if (status_speed & RTL_LINK_STATUS_MASK) {
		temp_speed = status_speed & RTL_SPEED_MASK;

		if (temp_speed == RTL_SPEED_1000)
			return 1000;
		else if(temp_speed == RTL_SPEED_100)
			return 100;
		else
			return 10;
	}

	return XST_FAILURE;
}

即可
