dSPACE AutomationDesk 使用简介（实现原理、界面及控制栏介绍、访问平台模型变量）

一、介绍

AutomationDesk是一种用于创建和管理任何类型自动化任务的软件工具。在dSPACE工具链中，它主要用于dSPACE硬件上的自动化测试。

二、应用领域

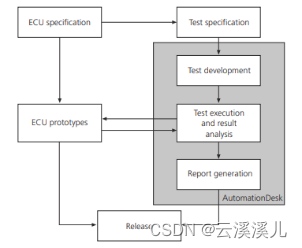

与ECU开发过程并行的还有ECU测试过程。测试开发、测试执行和结果分析、报告生成需要创建大量数据。使用AutomationDesk可以管理测试所需的所有数据。

用户可以创建和指定控制流和测试参数，执行测试并记录结果。所有执行结果都存储在内部。它们可以作为XML数据导出，并动态存储在HTML或PDF文件中。搜索特定的信息，可以很容易找到。因为整个项目的视图结构化，保证能够识别和重现相关测试现象。

三、实现原理

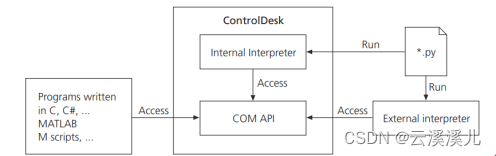

以ControlDesk为例，可以通过COM API访问ControlDesk的相关控件或变量等。

COM(Component Object Model)组件对象模型是基于Windows平台的一套组件对象接口标准。

COM提供跟编程语言无关的方法实现一个对象。无论在AutomationDesk、python文件、或者用C、C#等其他语言写的脚本、跑在内部或者外部解释器上，都是通过COM应用程序编程接口访问操作相关软件的控件或变量。

四、界面及控制栏介绍

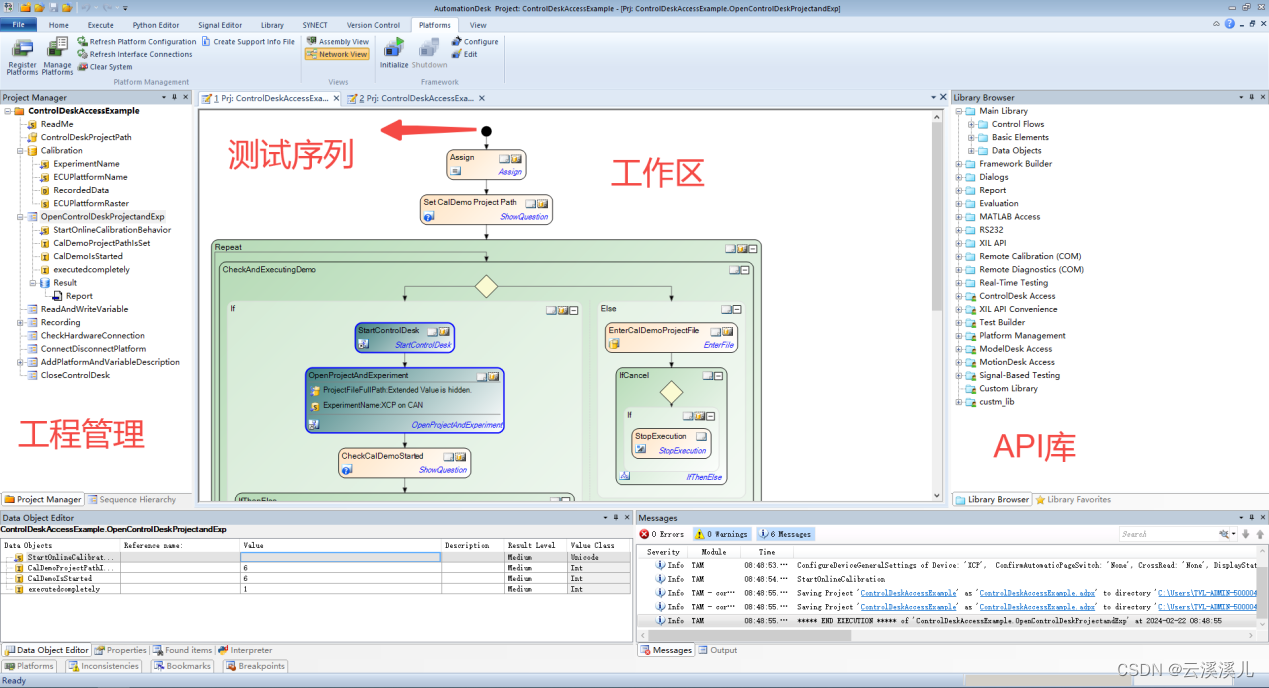

如上图，是打开AutomationDesk其中一个ControlDeskAccessExample例程的界面。

例程位置一般在C:\Users\UserName\Documents\dSPACE\ AutomationDesk\Demos路径。不确定的话可以右击AutomationDesk软件，点击属性，查看起始位置找到相关路径。

1、Project Manager & Library Browser

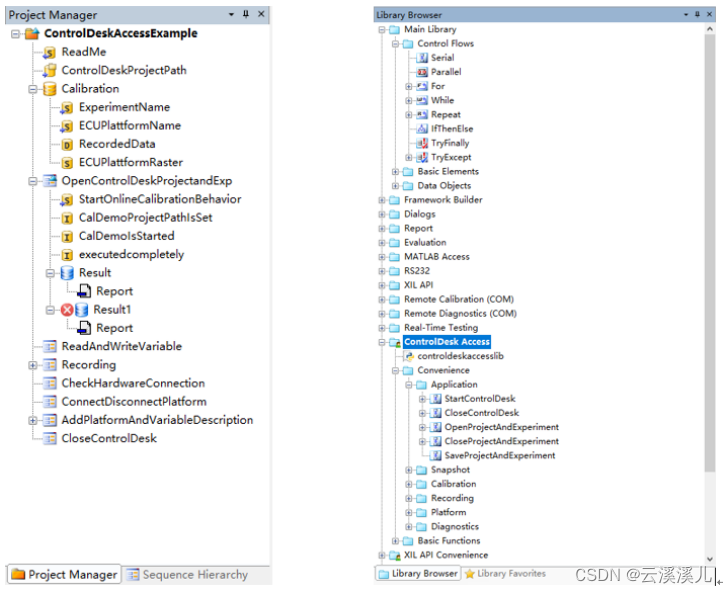

Project Manager: 工程管理窗口提供了工程元素的层次结构。如上图能看到一些变量、测试序列、以及执行测试序列后生成的报告。

Library Browser: 库浏览器为自动化任务提供了广泛的元素。有用于创建基本元素的控制流的自动化块，也有用于定义项目特定参数和变量的数据对象。包括几个标准库，用于访问平台、访问串行接口或使用诊断工具，还可以创建自己的自定义库来集成用户定义的库元素。

其中较常用的为控制流以及相关平台接口，如ControlDesk Access、ModelDesk Access。控制流能帮助实现自动化测试逻辑，访问平台接口能够将平时操作各软件的动作进行自动化。

2、controldeskaccesslib

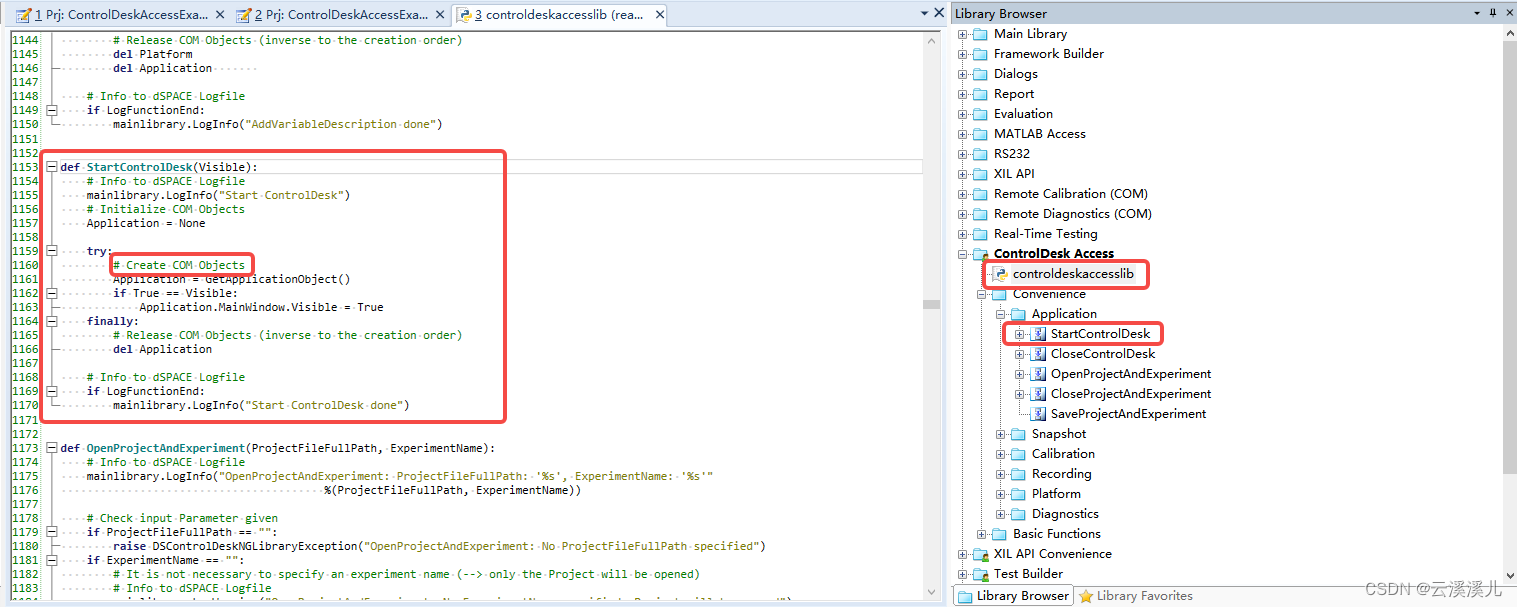

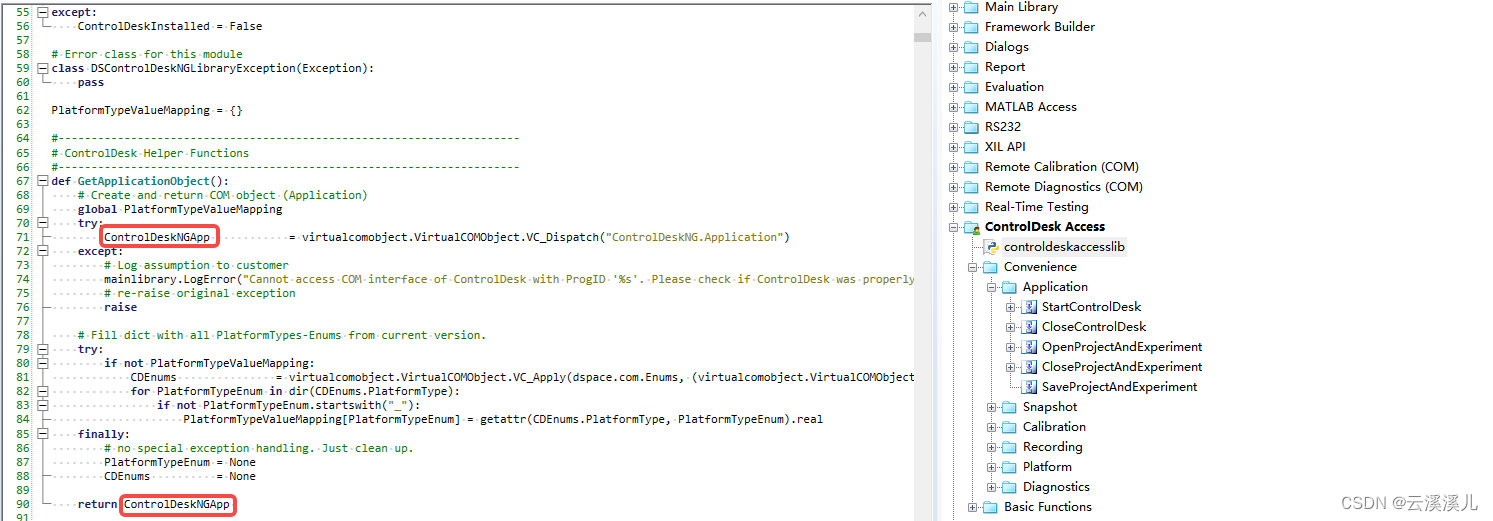

如上图点开controldeskaccesslib文件，可以看到ControlDesk Access用python是如何实现的，以StartControlDesk为例，可以看到用GetApplicationObject()访问ControlDesk应用并返回一个COM对象，通过操作这个COM对象的属性Visible为True，达到打开ControlDesk的目的。

3、Sequence Hierarchy

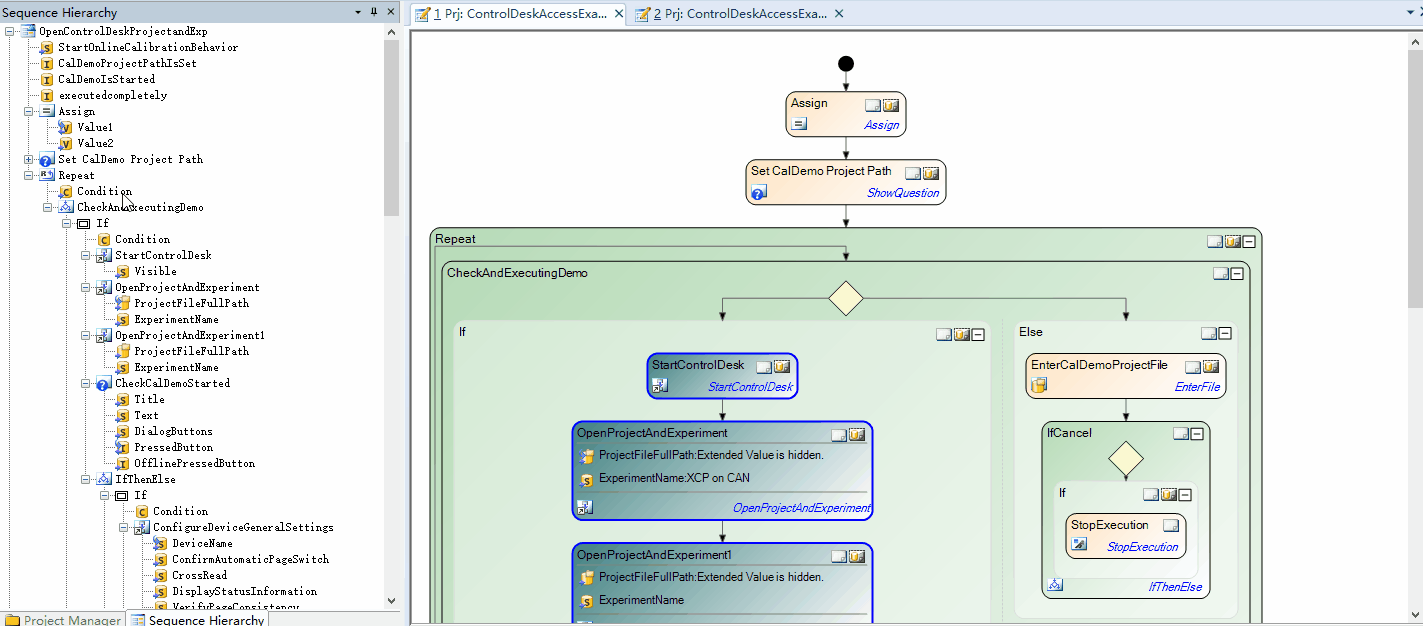

Sequence Hierarchy:序列层次结构浏览窗口，和右边工作区的测试序列的元素一一对应，如上图，在窗口对Repeat自动化块进行缩放，右边也会相应的进行缩放。

4、Data Object Editor

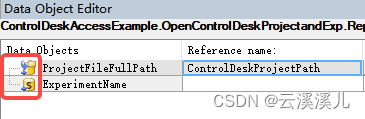

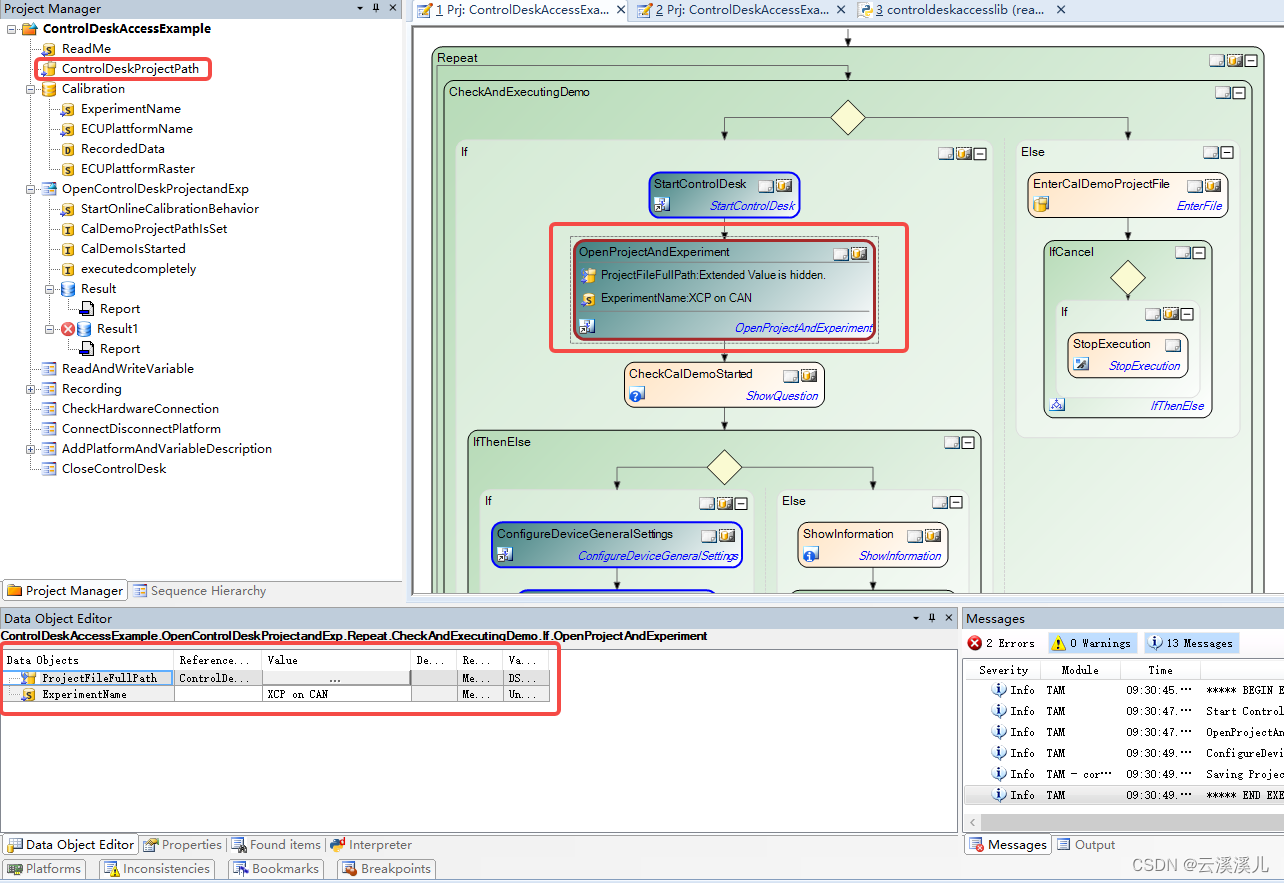

Data Object Editor:数据对象编辑器，可以查看和编辑选定图元的数据对象。如上图点中OpenProjectAndExperiment序列,包含两个数据对象，可以在Editor窗口看到。在Reference name一栏可以看到，ProjectFileFullPath数据对象关联了ControlDeskProjectPath数据对象。ControlDeskProjectPath存储的便是要打开的文件路径。

数据对象下方的箭头表示这个数据对象是输入(箭头向右)还是输出(箭头向左)数据，上方箭头是表示关联了相关的数据对象。

5、Control Flows

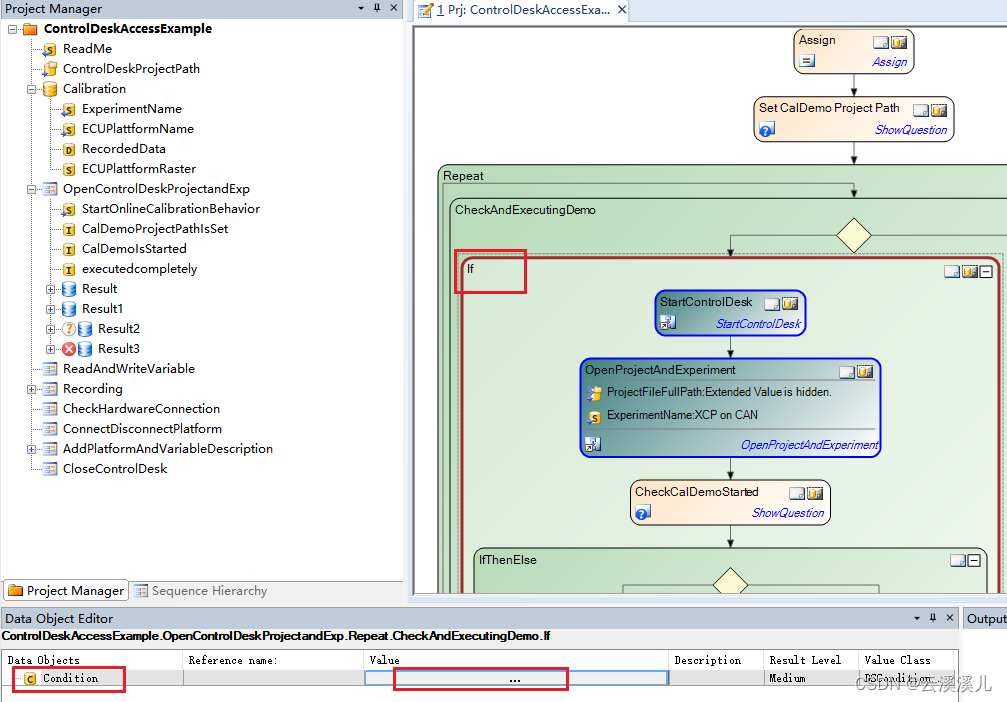

点击if控制流，可以看到Conditon的 Data Objects，点击Value栏里的三个小点，可以看到if的判断条件是如何表示的。

如图，这里是用的是python的表达式，其中要用python获取AutomationDesk数据对象的值，需要加前缀_AD_。其余有判断条件的控制流也是类似的判断形式。

五、访问平台模型变量

1、MAPort & MAPortConfiguration

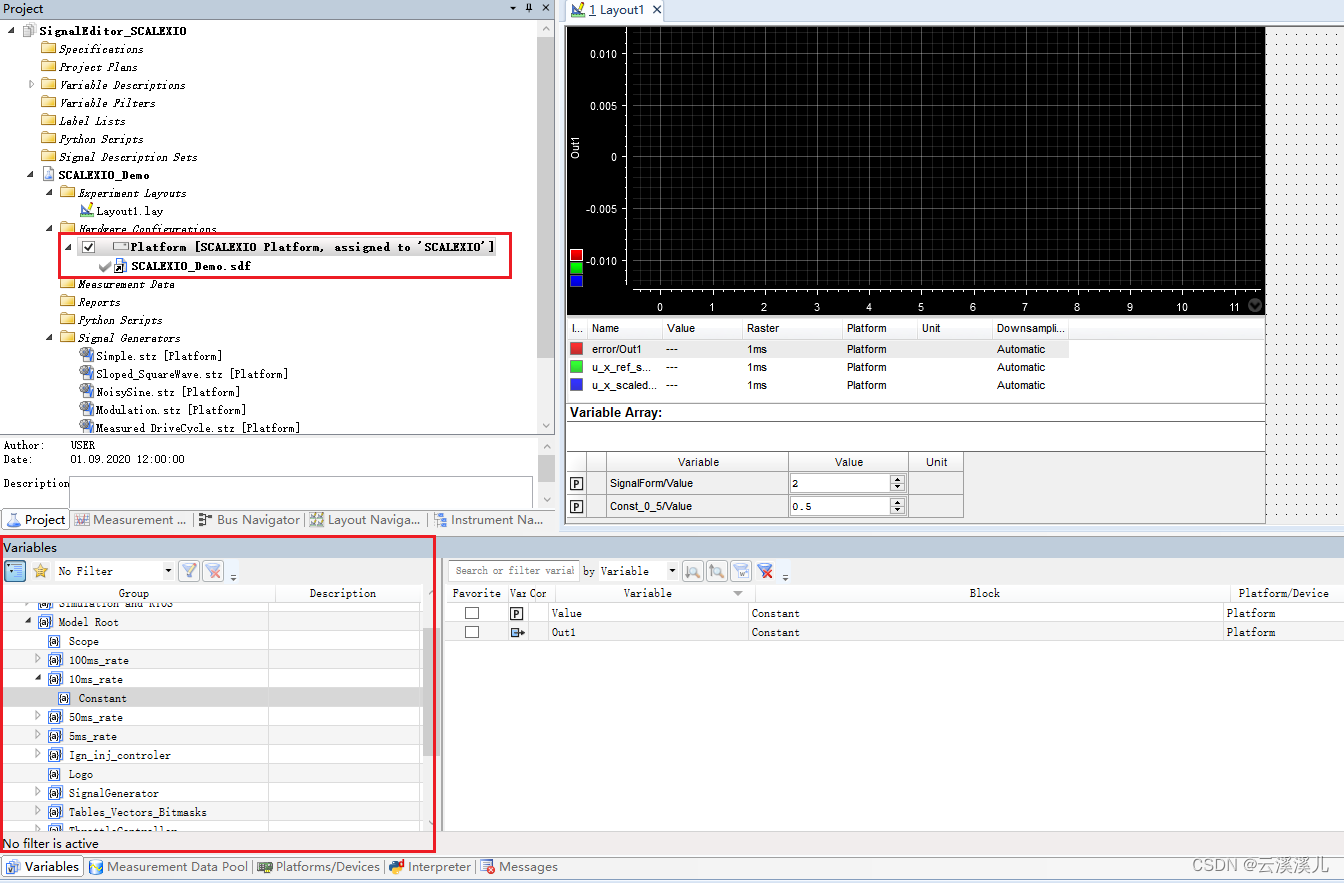

知道如何使用控制流、数据对象、如何操控软件的API之外，做自动化常用的还要访问模型里的变量。如上图，sdf文件是模型变量的数据文件，分配运行在SCALEXIO实时机平台上。要在AutomationDesk访问具体变量，那便要配置平台，指定具体的sdf文件。

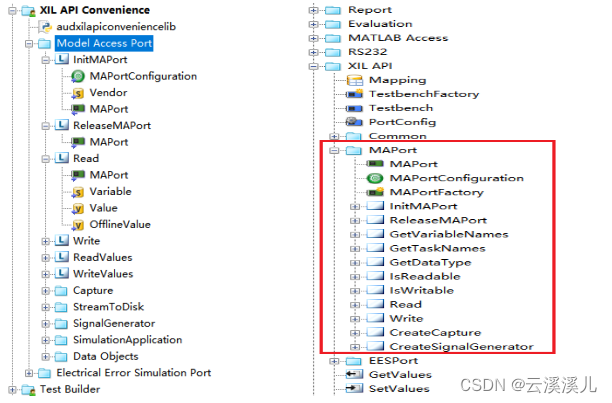

这需要用到XIL API Convenience或者XIL API库里的模型访问端口(Model Access Port)或者MAPort文件夹，它提供了方便的自动化块，用于访问平台进行读、写、捕获和模拟。

在访问平台之前，先添加Mapping、MAPort、MAPortConfiguration三个变量。

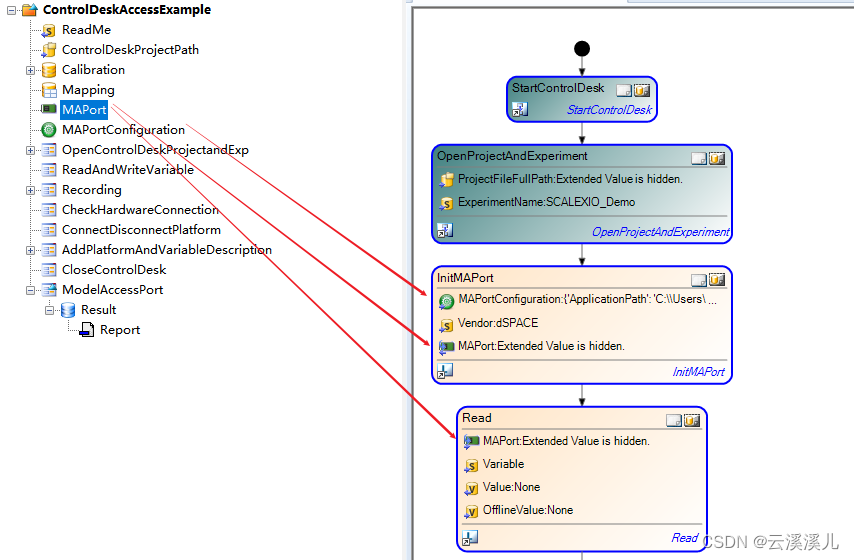

新建一个序列，将刚新建的对象拉动，分别映射到对应的自动化块里的对象。要访问平台首先需要用InitMAPort初始化一个MAPort对象，通过访问操作MAPort对象就达到操作平台一样的效果。MAPortConfiguration是配置具体平台和具体变量文件的数据对象，双击点开MAPortConfiguration。

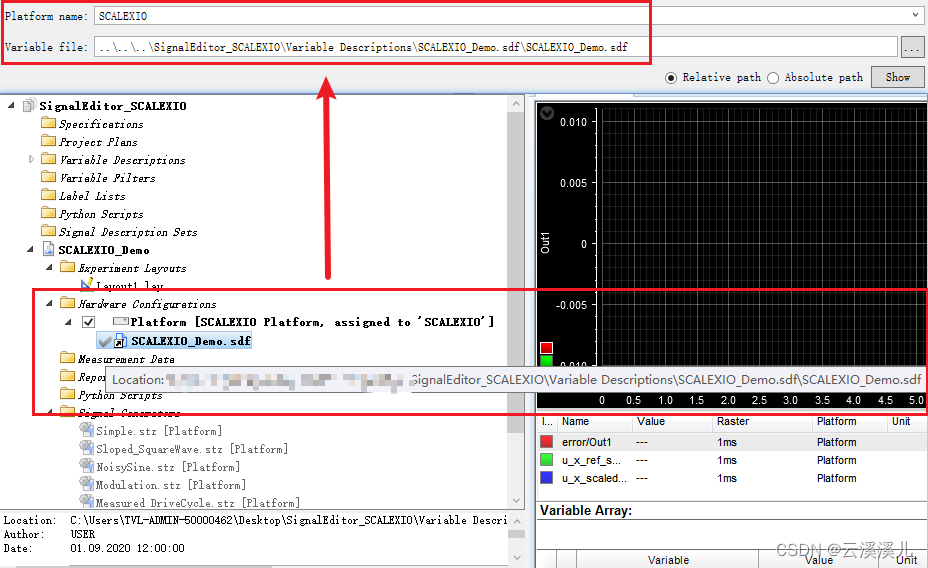

将Platform name和Variable file，对应上ControlDesk里的平台和文件。

2、Vendor

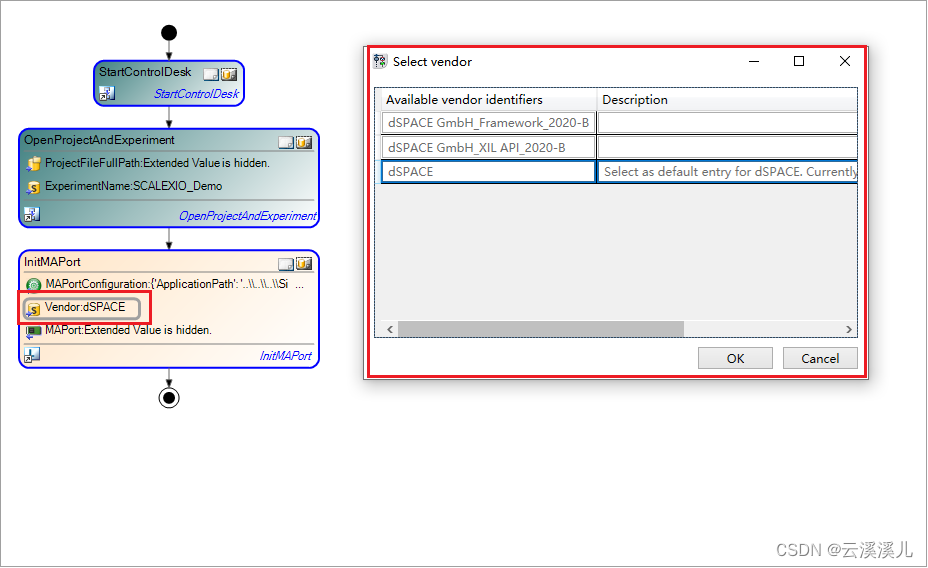

InitMAPort自动化块里Vendor则是用于选择XIL API的版本以及实现XIL API的供应商，双击Vendeor可以看到，默认填dSPACE。填好MAPortConfiguration以及Vendor，则InitMAPort自动化块便会将初始化好的MAPort data object对象放在MAPort里。

3、Read

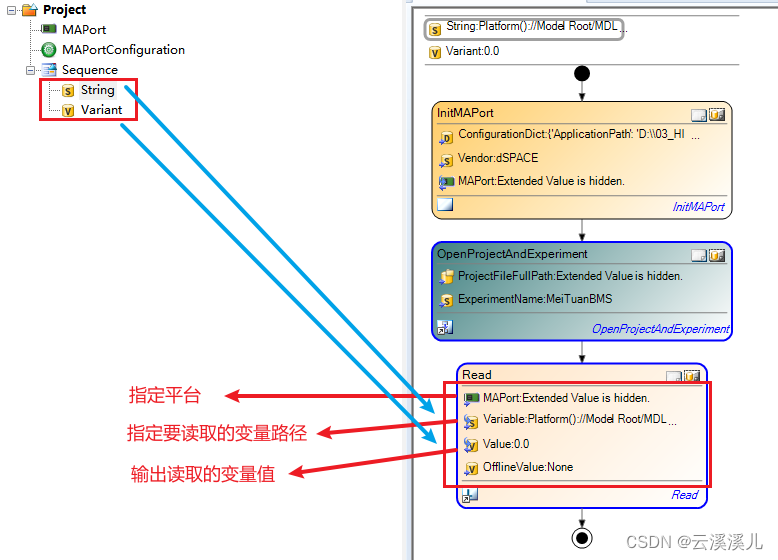

那如何进行读取，用Read自动化块作为例子，指定要读取的变量路径是输入一个字符，输出要读取的变量值是一个变量类型，所以在序列创建对应的两个变量分别关联读取和输出两个值。

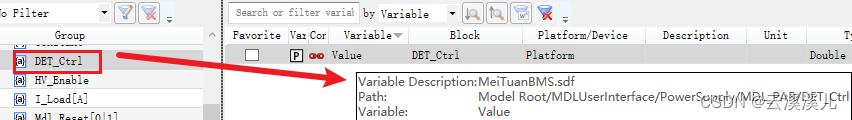

如图，字符里输入平台模型变量里的路径。

更改DET对应的关/开变量值，Read自动化块读取的值也跟着0/1变化，正确读取。

4、ReadValues

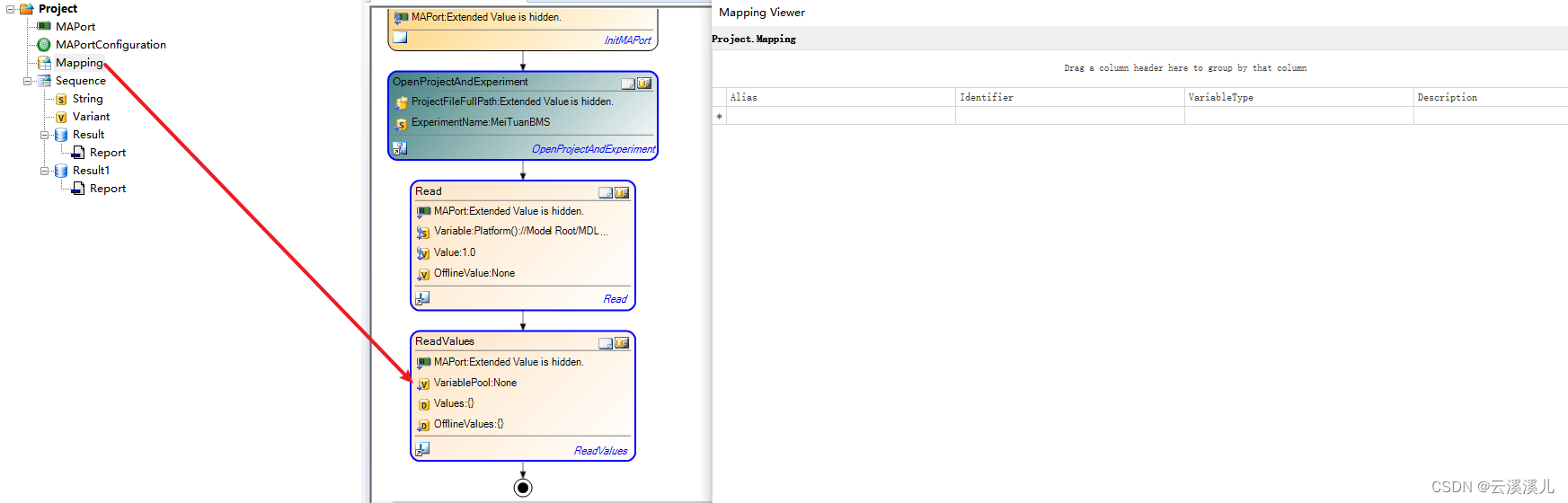

若要批量读取，则可使用ReadValues自动化块，其中VariablePool需要关联Mapping数据对象，Mapping里可以批量填写映射变量路径(Identifier)和变量的别名(Alias)，在读取时在Values字典型数据对象中，字符使用别名即可。将模型变量写入值与读取值同理操作。

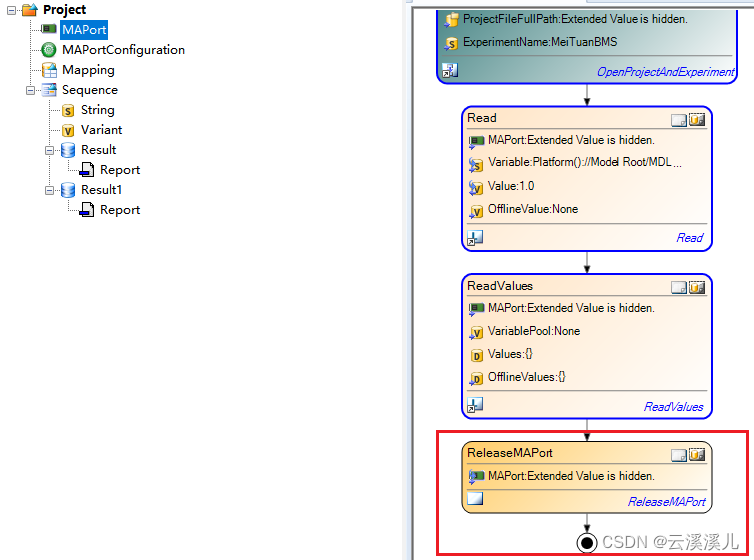

另外需要注意，一个MAPort数据对象对应一个平台，如若不再使用记得释放MAPort对象，方便其余平台映射使用。

六、总结

了解AutomationDesk的操作原理，界面以及控制栏工具的使用，如何去访问读写具体的模型变量这三点，大部分dSPACE相关的自动化测试执行任务均可通过编程逻辑在AutomationDesk里实现。
