vTeststudio快速入门之使用简介

一、vTeststudio是什么？

vTeststudio是用于创建自动化ECU测试序列和用例的开发工具。支持用户使用多种便捷的图形化、表格、编程接口和内建智能算法灵活地设计测试序列和用例。

注意：一般下载CANoe会附带下载vTeststudio viewer，vTeststudio viewer只有查看的功能，无法创建或者编辑工程，需另外下载vTeststudio使用。

二、使用步骤

1.关联CANoe

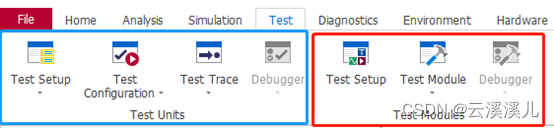

vTeststudio是单独的软件，一般常用CANoe内部的Test modules模块来编写自动化测试脚本，如下图右边红框。若CANoe工程关联vTeststudio后，导入vTeststudio自动化模块，即可选择下方蓝框Test Units进行自动化测试。

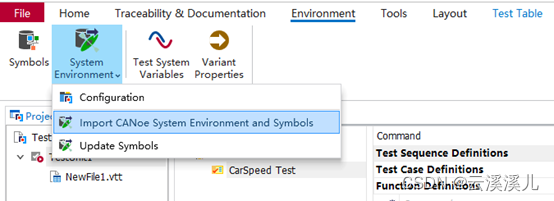

vTeststudio可一键关联正在运行的CANoe工程，如下图，这点是比较方便的。前提是电脑只开着一个需要关联的CANoe工程。

2.测试用例设计

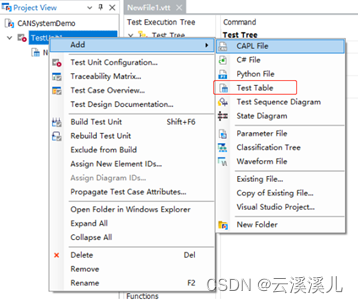

vTeststudio提供多种语言或图表对自动化测试用例进行设计，如下图的CAPL、C#、Python、Test Table、Test Sequence Diagram、State Diagram，后三种是表格或者图表式的用例开发工具。一般常用Test Table这种方式。

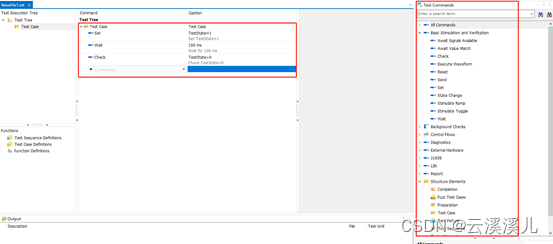

Test table类似表格，就是一条命令一条命令进行设置或者从命令窗格拖拽进行设置，同时也有一些控制流的逻辑可以使用，如下方1图红框。也可对多次重复使用的步骤进行封装，可封装成Fuction或者Test case，如下方2图。

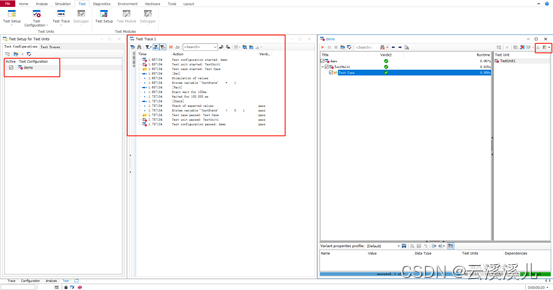

导入CANoe运行后，与使用test module情况一致，可看到pass情况和运行报告，还可在test trace窗口查看运行步骤，如下图。

总结

• 以下是在CAN/ETH测试方面使用vTeststudio的优势：

1. 与CANoe关联较为方便，这方便之前用canoe内置的test module写的脚本移植到vTeststudio进行拓展。
2. 可使用语言较多，图表方式所需编程基础较简单，方便新手入门编写自动化测试用例。
3. 封装方便，语言和图表之间的函数封装可以互相调用，方便复用。
