OriginPro 8 简单论文作图并且将多个worksheet表画在同一张图以及图的保存

一. OriginPro 8 作图

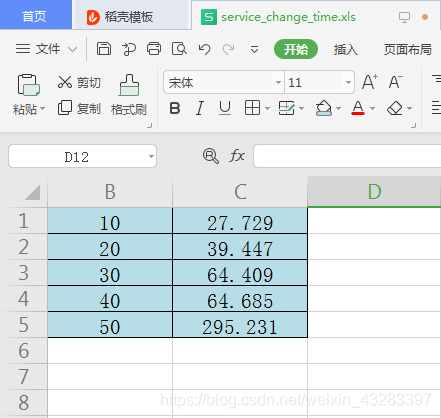

1.首先将要分析的数据放入表格中。

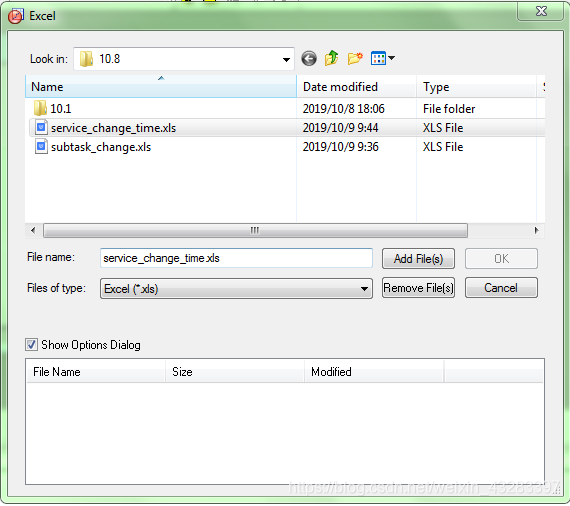

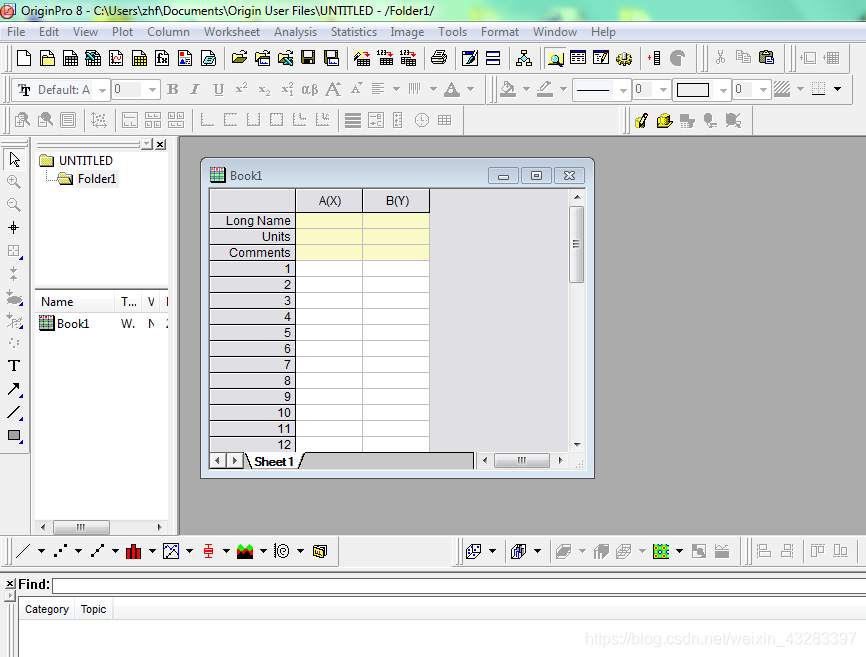

2. 打开origin作图软件，点击File–import–Excal 导入表格

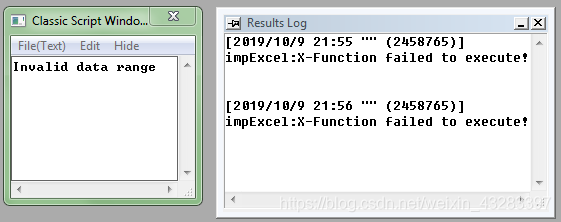

然而，导入有问题。


但是，在这里可跳过第二步。

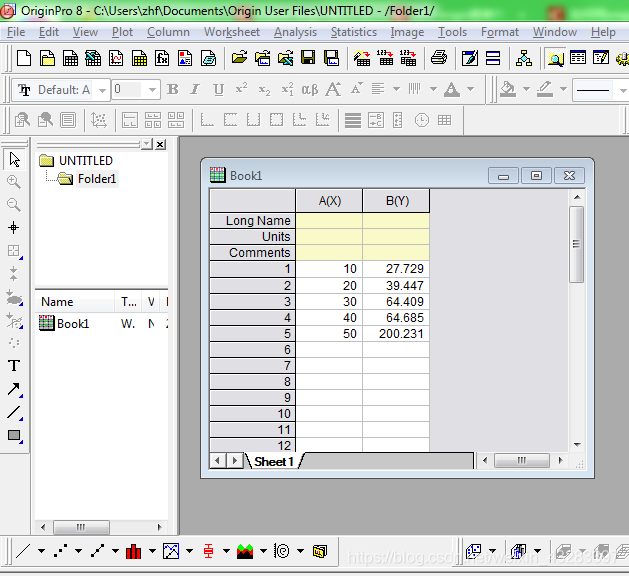

3.直接数据输入

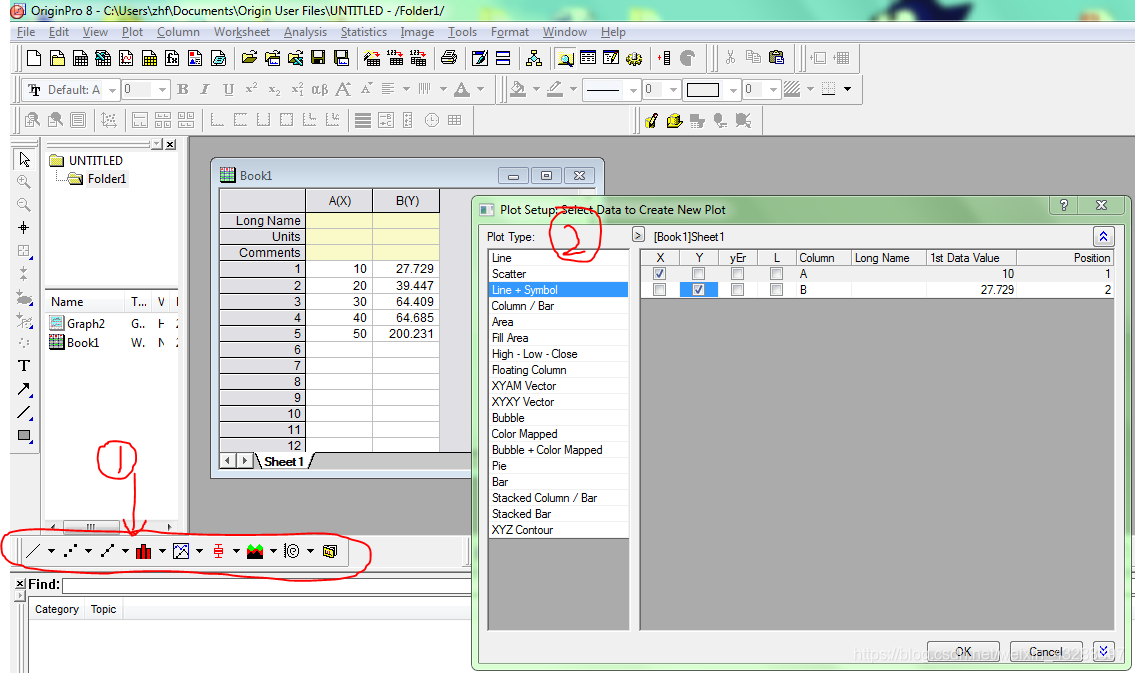

4.点击箭头所示

4. 得到初步结果

5. 简单优化

双击坐标轴数值以及上图中的A，B即可进行更改属性，如颜色，大小，名称，间距…

二. 将多个worksheet表画在同一张图

1.在origin中建立多个表，每个表均有一个X列和一个Y列，并添加数据。

点击Name对话框的空白处 ，选择New Window–worksheet

2.双击Name对话框中的Graph1，选中左上角有个字样“1”（表示图层）。

3.在“1”位置右键-Layer Contents，如下图所示。选中左边框中的表，点击“=》”将其移到右边框中，右边框表示需要画在同一张图中的表，然后点击ok。

4.在图区域 双击，进行各个图的配置，改变颜色、形状、边框大小等，使之区分度更高。

5.初步结果如下图所示。

6.由于对图进行简单双击修改时，有些属性无法修改过来， 因此需要添加图例：在图区域(不要选中) ，右键-New Legend。 然后双击坐标位置，进行坐标间距、标题等个性化设置。

三. 导出图片
1.在已绘制的图片窗口的空白区域，右键单击，选择菜单中的 Export page

2.在file name 框输入文件名字，在image type框选择任意自己需要的图片格式，如图中的jpg，最后一定要选择path，也就是保存路径，然后单击保存，即可。

参考博客：
关于origin简单作图https://blog.csdn.net/qq_42278015/article/details/87923703

图的保存
https://www.jb51.net/softjc/609754.html

Origin8画图：将多个worksheet表画在同一张图
https://blog.csdn.net/u014714362/article/details/80278785

---

大家加油！
