华为的5G polar码太牛了

都说华为的5G polar码很牛，对华为5G polar仿真了一下，结果大吃一惊。信号都淹没在噪声以下了，还能实现正确传输。

1 小小的科普一下

LDPC码和Turbo码相比，华为设计的极化码具有更好的性能，因此取代了LTE系统中用于控制信道的尾比特卷积码。它被应用于增强型移动宽带（eMBB）场景的下行和上行控制信息（DCI/UCI），以及广播信道（BCH）。

2 5G polar码处理

 5G polar码的处理步骤：

1，生成 K-crcLen 个随机比特。

2，计算一个循环冗余校验（CRC）值，并将其附加到这些比特后面。

3，将附加了 CRC 的比特进行极化编码，使其达到母码块长度。

4，执行速率匹配操作，以传输 E 个比特。

5，对这 E 个比特进行调制。

6，添加指定功率的高斯白噪声。

7，对含噪信号进行软解调，输出对数似然比（LLR）值。

8，执行解速率匹配操作，包括打孔、缩短或重复等处理。

9，使用连续消除列表（CA-SCL）算法对恢复的 LLR 值进行极化解码，包括解交织操作。

3 结果

下图中上面一个是发送端的信号，BPSK调制的两个点清晰可见。下面一个是接收端的信号已经被噪声彻底淹没了。

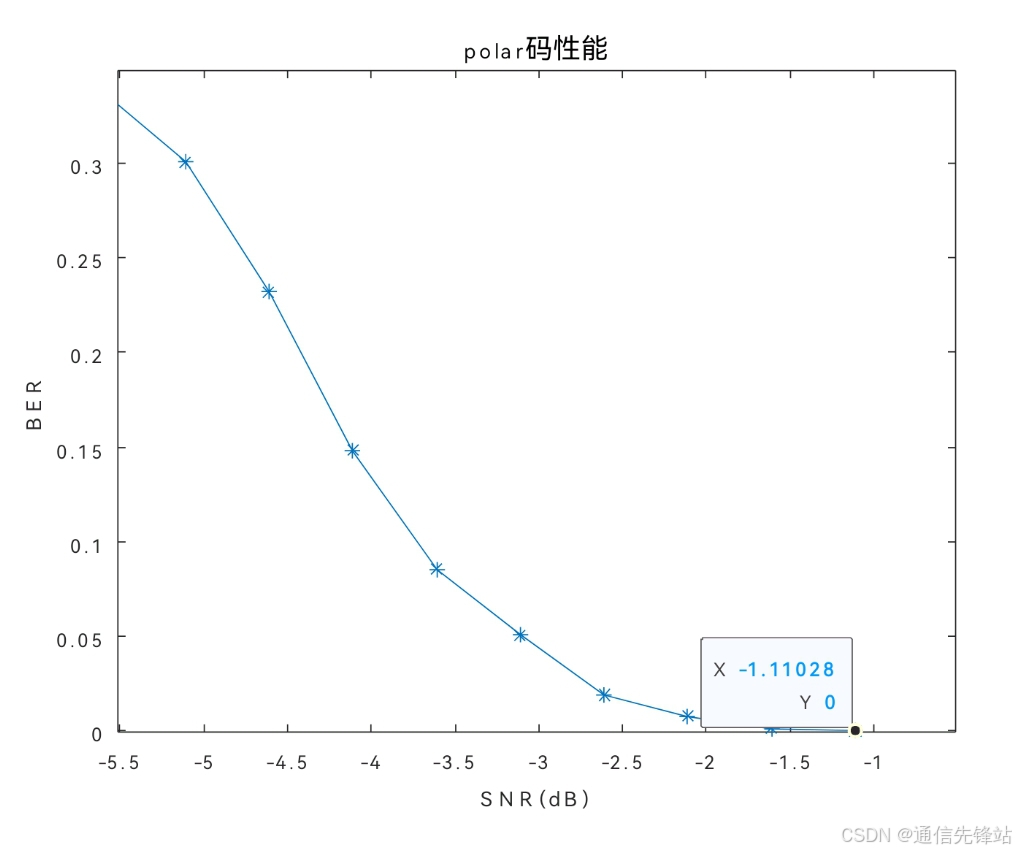

 看下图，在信号被淹没的情况下（此时信噪比为-1.1dB），竟然能过够实现无差错解调!

 感兴趣的朋友代码拿去验证。

clear;

%%

% Specify the code parameters used for a simulation.



% Code parameters

K = 54; % Message length in bits, including CRC, K > 30

E = 124; % Rate matched output length, E <= 8192



% EbNo = 0.8;%0.8; % EbNo in dB

L = 8; % List length, a power of two, [1 2 4 8]

numFrames = 1000; % Number of frames to simulate

linkDir = 'DL'; % Link direction: downlink ('DL') OR uplink ('UL')





if strcmpi(linkDir,'DL')

    % Downlink scenario (K >= 36, including CRC bits)

    crcLen = 24;

    poly = '24C';

    nPC = 0;

    nMax = 9;

    iIL = true;

    iBIL = false;

else

    % Uplink scenario (K > 30, including CRC bits)

    crcLen = 11;

    poly = '11';

    nPC = 0;

    nMax = 10;

    iIL = false;

    iBIL = true;

end



n=1;

for EbNo = -2:0.5:2.5

    R = K/E; % Effective code rate

    bps = 1; %2 % bits per symbol, 1 for BPSK, 2 for QPSK

    EsNo = EbNo + 10*log10(bps);

    snrdB = EsNo + 10*log10(R); % in dB

    noiseVar = 1./(10.^(snrdB/10));



    % Channel

    chan = comm.AWGNChannel('NoiseMethod','Variance','Variance',noiseVar);



    %% Polar Decoding



    % Error meter

    ber = comm.ErrorRate;



    numferr = 0;

    for i = 1:numFrames



        % Generate a random message

        msg = randi([0 1],K-crcLen,1);



        % Attach CRC

        msgcrc = nrCRCEncode(msg,poly);



        % Polar encode

        % encOut = nrPolarEncode(msgcrc,E,nMax,iIL);

        encOut = nrPolarEncode(msgcrc,E);

        N = length(encOut);



        % Rate match

        modIn = nrRateMatchPolar(encOut,K,E,iBIL);



        % Modulate

        modOut = nrSymbolModulate(modIn,'BPSK');

        % modOut = nrSymbolModulate(encOut,'BPSK');



        % Add White Gaussian noise

        rSig = chan(modOut);



        % Soft demodulate

        rxLLR = nrSymbolDemodulate(rSig,'BPSK',noiseVar);%QPSK



        % Rate recover

        decIn = nrRateRecoverPolar(rxLLR,K,N,iBIL);



        % Polar decode

        decBits = nrPolarDecode(decIn,K,E,L,nMax,iIL,crcLen);

        % decBits = nrPolarDecode(rxLLR,K,E,L,nMax,iIL,crcLen);



        % Compare msg and decoded bits

        errStats = ber(double(decBits(1:K-crcLen)), msg);

        numferr = numferr + any(decBits(1:K-crcLen)~=msg);



    end

    BitErrorRate(n)=errStats(1);

    SNR(n)=snrdB;

    n=n+1;

    disp(['Block Error Rate: ' num2str(numferr/numFrames) ...

          ', Bit Error Rate: ' num2str(errStats(1)) ...

          ', at SNR = ' num2str(snrdB) ' dB'])

end

%%%%%%%%%%绘制polar码性能图%%%%%%%

plot(SNR,BitErrorRate,'-*');

title('polar码性能');

xlabel('SNR(dB)');

ylabel('BER');
