1 引言

针对高数据速率和更大用户容量的不断增长需求，促使我们需要更高效地利用可用频谱资源。多用户MIMO（MU-MIMO）通过允许基站（BS）发射器使用相同的时频资源同时与多个移动站（MS）接收器通信，从而提高了频谱效率。大规模MIMO使得基站天线阵元的数量可以达到数十甚至数百个，从而也将小区内的数据流数量大幅增加。

5G无线系统利用毫米波（mmWave）频段以充分利用其更宽的带宽。5G系统还部署了大规模天线阵列，以减轻毫米波频段中的严重传播损耗。

毫米波频段的短波长使得在相同的物理尺寸内可以容纳更多的天线阵元。为每个天线阵元提供一个发射接收（TR）组件或RF链的成本变得非常高。混合收发器是一种实用的解决方案，因为它们在RF域中使用模拟波束成形器，在基带域中使用数字波束成形器，且RF链的数量少于发射阵元的数量。

2混合波束成形

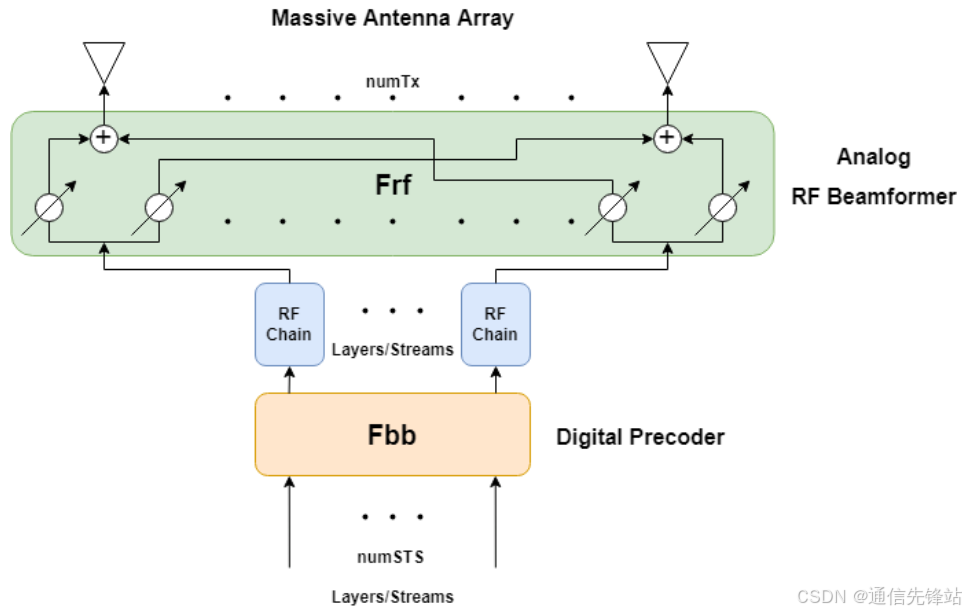

混合波束成形（也称为混合预编码）是一种能够以较低功耗和成本效益方式使用大规模MIMO天线阵列的方法。在传统天线阵列中，每个天线需要一个专用的RF链来发射和接收每个数据流；而在混合预编码中，每个流需要一个专用的RF链。这大大减少了RF链的数量，从而降低了成本和功耗。每个链的模拟输出被组合到一个模拟RF增益和移相器网络（模拟RF波束成形器，记为Frf）中，该网络连接到一个大型天线阵列，其中天线数量远大于流的数量。这些模拟单元不能快速改变权重；然而，计算出的RF权重随时间变化较慢，因为它们主要由接收器的空间位置决定。数字基带预编码权重（记为Fbb）可能由于较小尺度的多径效应而在符号间变化，并且可能因频率选择性衰落而在子载波间有所不同。

3 基于联合空分复用的虚拟扇区化

联合空分复用（JSDM）技术利用小区内用户的空间聚类特性，将这些聚类分组，并通过射频模拟波束成形技术为这些组创建虚拟扇区。这些组的空间协方差矩阵与组相对于基站天线阵列的空间方向有关。这些矩阵是通过从探测信号中得到的信道估计计算得出的，而射频模拟波束则是从这些矩阵中推导出来的。这些波束将发射能量集中到各自的组中，并最大限度地减少组间干扰。

波束形成后，数字预编码权重将被计算并用于在每个组内正交化用户。这些预编码权重基于用户从射频链输出（而非天线阵列输出）所见的“有效信道”的信道状态信息（CSI）。此类基于波束的测量在5G系统中进行。由于模拟射频增益和相位偏移是在天线处完成的，这意味着射频权重适用于所有子载波。然而，数字预编码权重可以按子载波应用，每个子载波应用根据其CSI计算的数字预编码权重。
