arcgis 投影变换

目录

1、目的：

2、背景知识：

2.1、地理坐标系统与投影坐标系统的区别（看单位）

2.2、arcgis中“定义投影”与“投影”或者“投影栅格”的区别

2.3、中国常用的投影坐标系统

3、投影转换方法

---

1、目的：

使用arcgis转换文件投影。

WCS_WGS_1984 转成 Krasovsky_1940_Albers

2、背景知识：

参考：（太细，太专业）坐标系统与投影变换及在ARCGIS中的应用（https://blog.csdn.net/jax_lee/article/details/6764516）

2.1、地理坐标系统与投影坐标系统的区别（看单位）

参考：（两者区别）ArcGIS教程：ArcGIS中的坐标系统定义与投影转换（https://blog.csdn.net/neimeng0/article/details/81557851）

• 地理坐标系统

地理坐标系 (GCS) 使用三维球面来定义地球上的位置。单位为度（arcgis右击-属性-源，可以查看）。

GCS中的重要参数包括角度测量单位、本初子午线和基准面（基于旋转椭球体）。

举例：GCS_WGS_1984

---

• 投影坐标系统

   将球面坐标转化为平面坐标的过程称为投影。投影坐标系的实质是平面坐标系统，地图单位通常为米。

投影坐标系在二维平面中进行定义。与地理坐标系不同，在二维空间范围内，投影坐标系的长度、角度和面积恒定。投影坐标系始终基于地理坐标系，即：

    “投影坐标系 = 地理坐标系+投影算法函数”。

举例：Krasovsky_1940_Albers

投影是 Albers，基于的地理坐标系统是 GCS_Krasovsky_1940

---

2.2、arcgis中“定义投影”与“投影”或者“投影栅格”的区别

• 定义投影

文件具有投影信息，（你知道是啥）但是丢失了，使用“定义投影”工具添加投影。

相当于贴标签。（慎用，小心乱用）

---

• 投影

（1）文件只有地理坐标系统，没有投影坐标系统。可已使用此工具，添加一个投影坐标系统。

（2）文件投影不符合绘图要求，需要转换。使用此工具。（本文就是此需求）

（3）文件有投影坐标系统，但是不想要，文件只保留地理坐标系统就行。也可以使用改工具转换。

2.3、中国常用的投影坐标系统

参考：（文章投稿常用投影）中国地图标准坐标和投影参数（附ArcGIS操作）（https://blog.csdn.net/Jinhua_Wu/article/details/88369796）

• 地理坐标

　　GCS_Krasovsky_1940（克拉索夫斯基_1940椭球体）
　　具体参数如下图：
　　　　　　　
        背景知识：（参考自https://blog.csdn.net/jax_lee/article/details/6764516）
　　每个国家或地区都有各自的基准面，我们通常所说的北京54坐标系、西安80坐标系实际上指的是我国的两个大地基准面。
　　我国参照前苏联从1953年起采用克拉索夫斯基(Krassovsky)椭球体建立了我国的北京54坐标系，1978年采用国际大地测量协会推荐的1975地球椭球体（IAG75）建立了我国新的大地坐标系西安80坐标系。目前大地测量基本上仍以北京54坐标系作为参照。
　　WGS1984基准面采用WGS84椭球体，它是一地心坐标系，即以地心作为椭球体中心，目前GPS测量数据多以WGS1984为基准。

---

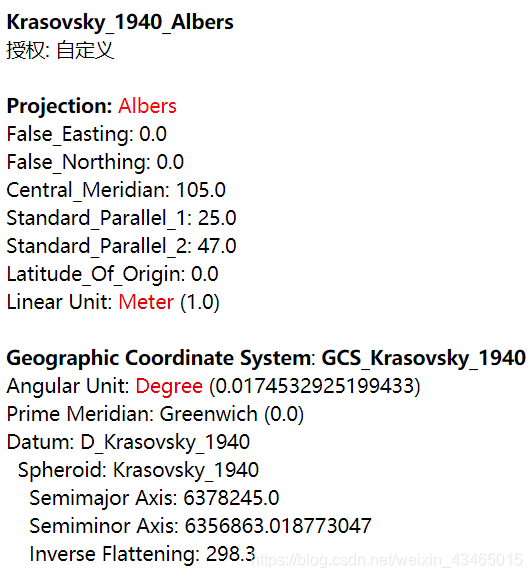

• 投影坐标

　　Krasovsky_1940_Albers
　　（阿尔伯斯投影，又名“正轴等积割圆锥投影”、 “双轴纬线等积圆锥投影”，即经过两次纬线校正）

---

3、投影转换方法

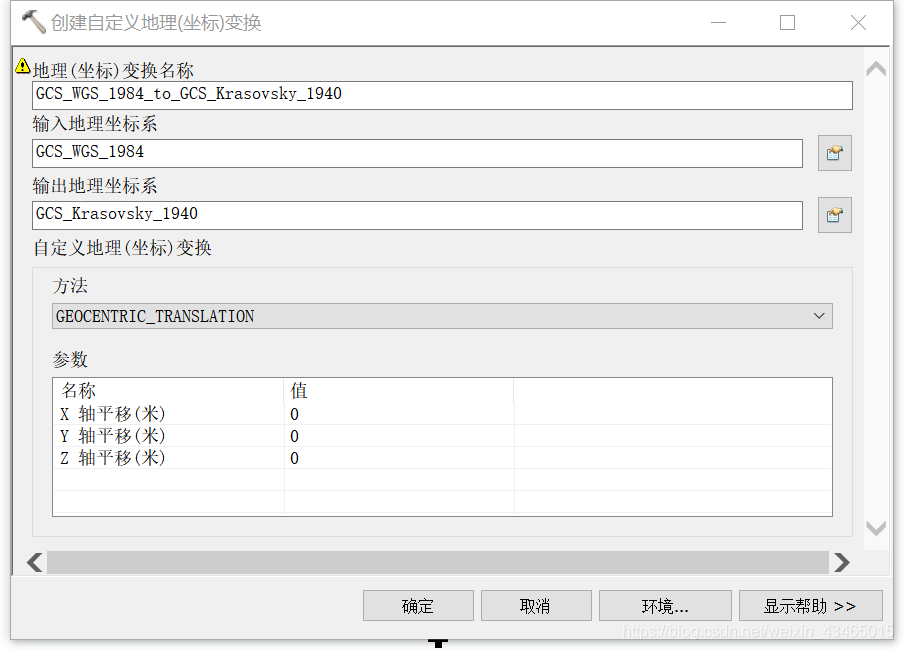

第一步：数据管理工具-投影和变换-创建自定义地理（坐标）变换

因为两者地理坐标系统不一样，需要创建此变换。用做栅格投影的输入参数。

---

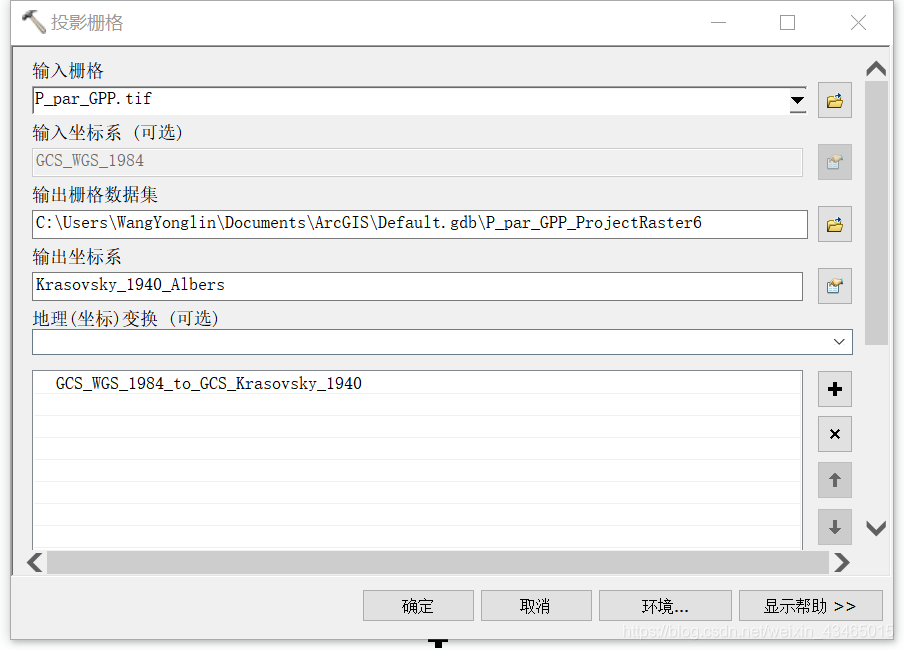

第二步：数据管理工具-投影和变换-栅格-投影栅格

---

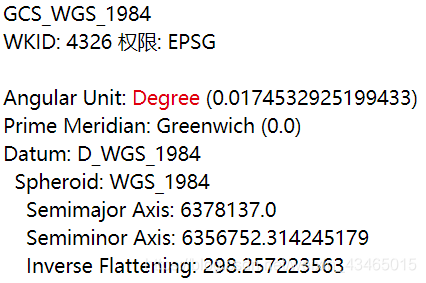

第三步：右击文件-属性-源-查看坐标
