本文基于光学原理和波动理论，用Matlab实现迈克尔逊等倾干涉现象仿真。

迈克尔逊干涉原理

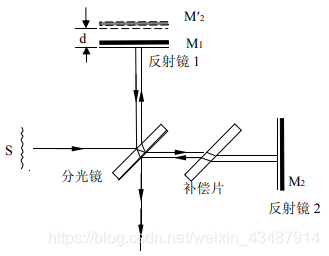

实验装置：
光强分布公式：
产生光程差大小 $\Delta=2nd cosi$ ；（ $i$ 为光源S在M1上的入射角,n为折射率）
由光波叠加原理，干涉光强分布公式： $I=2I_0cos^2(\frac {\pi\Delta} {\lambda})$
其中，在屏幕前加上焦距为f的透镜，则 $i$ 可表示为： $i=arctan\frac {\sqrt{x^2+y^2}} {f}$

Project Code

% 作者：ZQJ
% 日期：2021.1.28 星期四

%***********************模拟迈克尔逊等倾干涉图样**************************
clear,clc,close all;
% 基本参数输入及处理*********************************
% 本例输入：Lambda = 632.8; d = 0.2;
Lambda = input('输入光的波长（单位为nm）：');
Lambda = Lambda * 1e-9;                 %波长单位转为：m
d = input('输入M1和M2’之间的距离（单位为mm）：');
d = d * 1e-3;                           %距离d单位转为：m
f = 0.1;                                %透镜的焦距：m
I0 = 1;                                 %入射光的光强

Screen_length = 0.015;                  %定义干涉仿真范围：m
[Screen_x,Screen_y] = meshgrid(linspace(-Screen_length,Screen_length,800));
interference_r = abs(Screen_x + 1i*Screen_y);

I_delta = (2*pi*d/Lambda).*cos(atan(interference_r./f));
I = 2*I0*(cos(I_delta)).^2;
I = I./max(max(I));                      %光强分布归一化

% 迈克尔逊等倾干涉光强分布图*************************
I = I*64;                                %光强归一,扩大显示
image(Screen_x(1,:),Screen_y(:,1),I);    %设置x和y的像素，显示数值
colormap hot;                            %妆点色彩
colorbar;
xlabel('空间坐标x'),ylabel('空间坐标y');
title('迈克尔逊等倾干涉光强空间分布');
