问题描述：

如何实现两个不一样的零件进行对称呢？首先先选好右视基准面，如果先选中配合，后面会不太容易选中右视基准面，然后点击对称，这时右视基准面已经作为对称面了，然后选择小圆柱的底面和小正方体的底面进行对称即可。如何修改配合配合，比如一个圆柱的外表面与长方体上顶面相切，相切时，圆柱可以在顶面的下方，也可以在顶面的上方，如何确定呢？可以标准配合相切哪里有一个配合对齐分为同向对齐和反向对齐。选择反向对齐即可。

案例描述：

转动凸轮时，旁边这个小正方体就会左右移动，这个配合可以在设计树的凸轮零件的配合表中找到，再看看下方的这个方块和这个小圆柱。他们之间相对于中间的基准面镜像对称，这个镜像配合可以在特征成型三这个零件配合表中找到，下面我们让正方体和长方体的某个面进行重合，同时选中这两个面，然后点击重合，正方体就靠过来了。由于它和这个圆柱有个对称配合，所以这个圆柱也同时移动了，拖动一下，也能发现这个圆柱的端面也和长方体的这个端面进行重合。这是因为这个对称中心面，也就是这个右视基准面，它正好是处于这个长方体板的中心位置。对称的两个零件，移动任何一个，另外一个也会跟着移动。所以他们之间，也能重合，我们在添加一个配合，我们让这个圆柱的表面和这个长方体的上底面相切，按着Ctrl键同时选中这两个面，然后再点击相切，拖动一下就可以看到他们相切了。有小伙伴就要问了，现在，圆柱在这个面的下面，他们是相切的，但是还有一种相切的状态是圆柱在这个面的上面，那么如果我们想让这个圆柱位于这个面的上面，那么我们应该如何修改配合来实现的呢？首先，我们就要找到这个相切配合，这个相切配合是属于这个圆柱的，我们点击圆柱，在设计树中，这个圆柱零件也就高亮了，在这个零件的配合表中就能找到这个相切，那么我们点击它，然后点击编辑特征，这样我们就能修改这个相切的特征了，点击这个配合对齐就能修改了，修改后确定，在配合对齐中分为两种，选择另外一种就可以了，修改好后点击确定。我们除了在设计树对应的零件中找到配合，我们也可以在设计树最下方找到的这个装配体的配合总表中这样同样也可以找到这两个相切的配合，找到之后再次编辑相切配合，效果也是一样的。我们在点击一下，配合对齐的反向，让圆柱回到这个面的下面，然后点击确定，修改配合修改配合非常简单，在设计树中找到对应的配合，然后再编辑配合就能修改他了。

问题解答：

在SolidWorks中，可以实现两个不一样的零件进行对称，并且可以修改配合关系以调整零件的位置和对齐方式。以下是详细的步骤和案例分析：

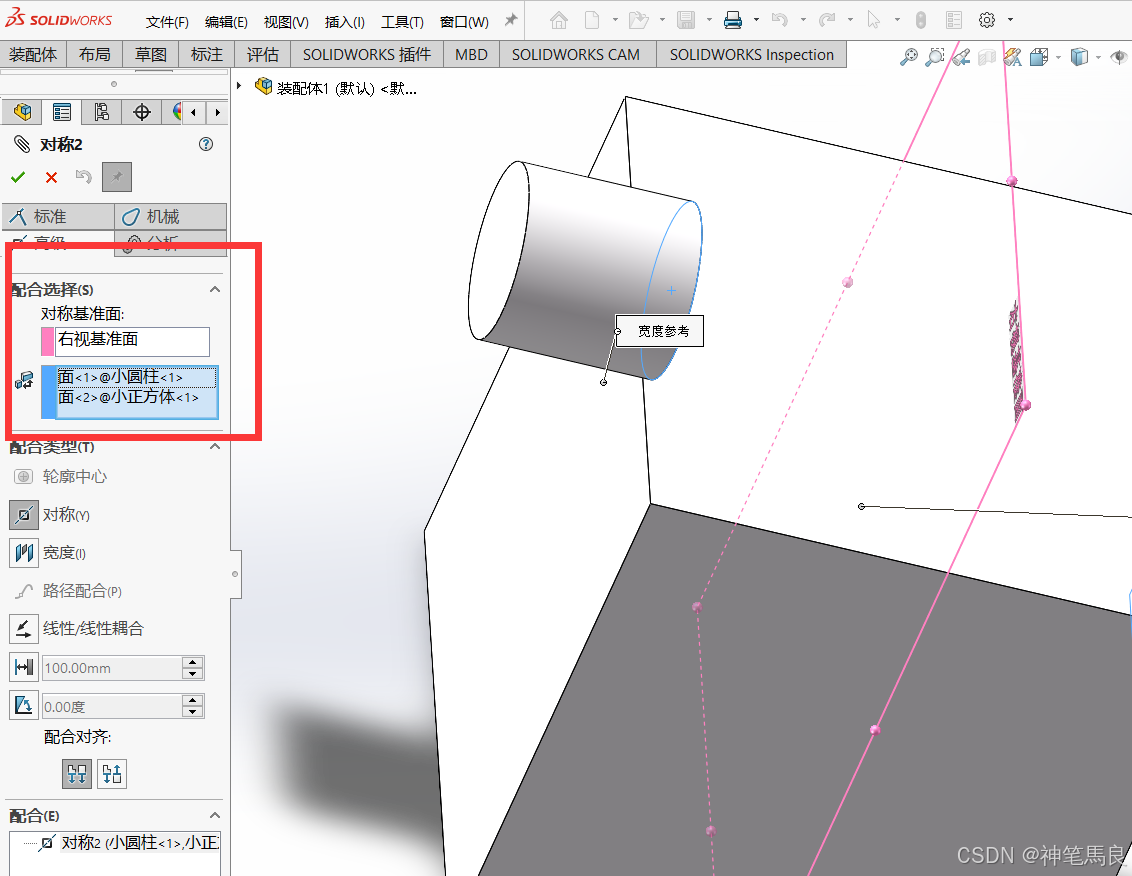

实现两个不一样的零件进行对称

选择基准面：
- 打开装配体。
- 在设计树中选择一个基准面，例如“右视基准面”，作为对称的基准面。
应用对称配合：
- 点击“装配体”工具栏中的“配合”。
- 在配合选项中，选择“对称”。
- 先选择基准面（如右视基准面）。
- 然后选择需要对称的两个零件的对应面（如小圆柱的底面和小正方体的底面）。
- 确定对称配合。

修改配合关系

选择配合对象：
- 在设计树中选择需要修改的零件（如圆柱）。
找到配合特征：
- 在设计树中点击零件，会高亮显示该零件的配合。
- 在零件的配合表中找到需要修改的配合（如相切配合）。
编辑配合特征：
- 选择相切配合，然后点击“编辑特征”。
- 在编辑特征界面中，有一个“配合对齐”选项，分为“同向对齐”和“反向对齐”。
- 选择“反向对齐”即可调整相切配合的位置。

案例分析

假设你有一个装配体，里面有一个凸轮和一个小正方体，通过配合可以实现小正方体随着凸轮转动而移动。现在你要修改配合关系，使得小正方体与一个长方体的面重合，并调整圆柱与长方体的相切位置。

凸轮和小正方体的配合：
- 在设计树中找到凸轮和小正方体的配合关系。
- 编辑配合特征，如修改旋转配合使小正方体随着凸轮转动。
小正方体与长方体的重合：
- 选择小正方体和长方体的对应面，按住Ctrl键同时选中这两个面，然后点击“重合”。
- 确定配合后，小正方体会靠过来，并且由于与圆柱有对称配合，圆柱也会相应移动。

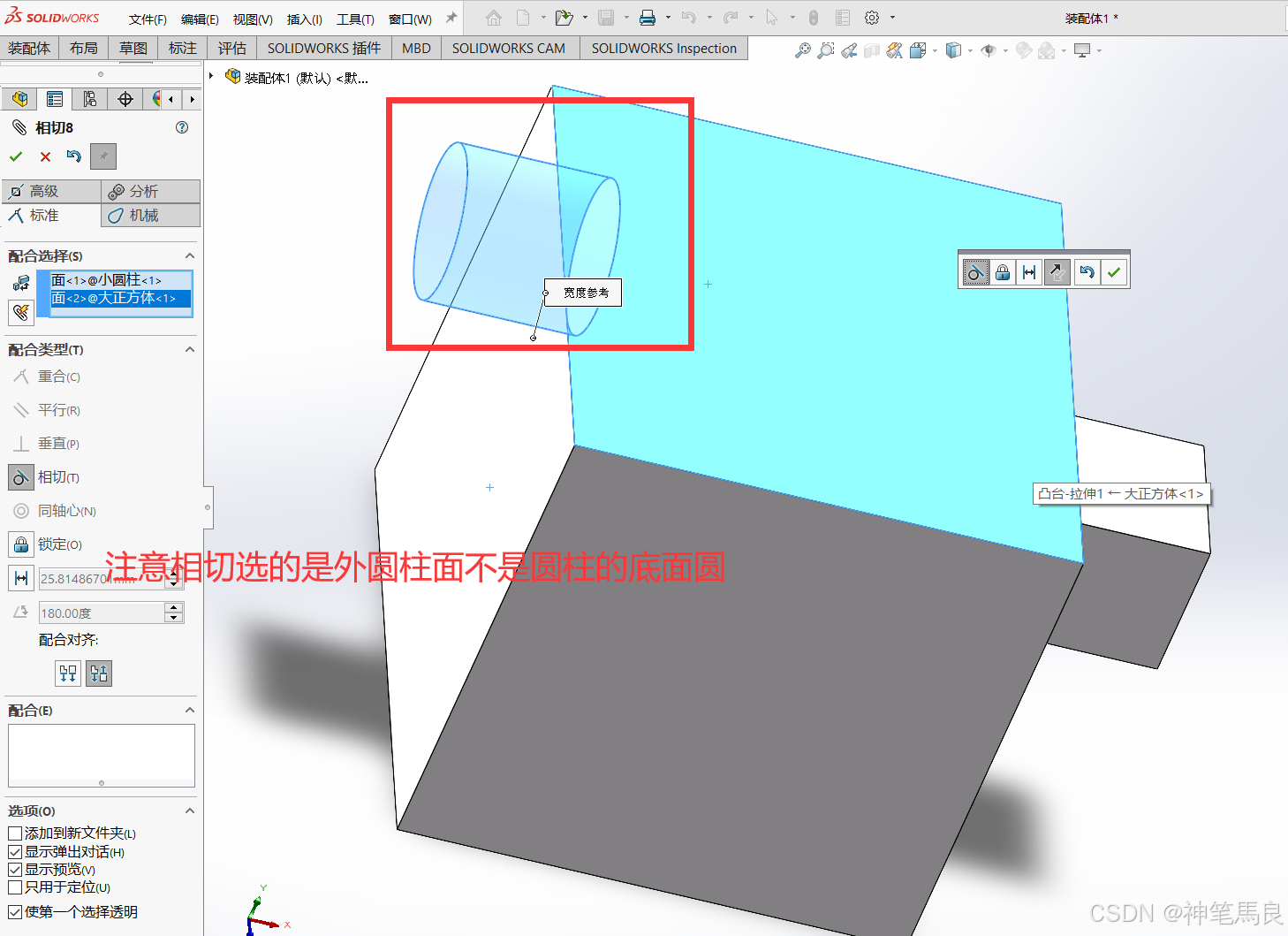

修改圆柱与长方体的相切配合：
- 按住Ctrl键同时选中圆柱的外表面和长方体的上表面，点击“相切”。
- 确定配合后，可以看到圆柱与长方体相切。
- 要修改相切位置，例如将圆柱从长方体的下面调整到上面：
  - 在设计树中找到圆柱零件的配合表，找到相切配合。
  - 点击“编辑特征”，在“配合对齐”中选择“反向对齐”。
  - 确定修改后，圆柱会移到长方体的上面。
在装配体配合总表中修改：
- 在设计树的最下方找到装配体的配合总表。
- 找到相切配合，点击“编辑特征”。
- 进行同样的配合对齐修改，然后确定。

总结

对称配合：选择基准面和两个零件的对应面，应用对称配合。
修改配合：找到需要修改的配合特征，编辑特征并调整配合对齐。
案例分析：通过具体操作步骤实现零件的对称和配合修改，确保零件在装配体中的正确位置和移动方式。

通过以上步骤，你可以在SolidWorks中高效地实现零件的对称配合和配合关系的修改，从而满足装配体的设计需求。
