同相&反相运放电路分析和特点对比
一、反相放大电路
输入信号从反相端输入,输出端的极性与输入端的极性相反,放大输入信号且反相输出。

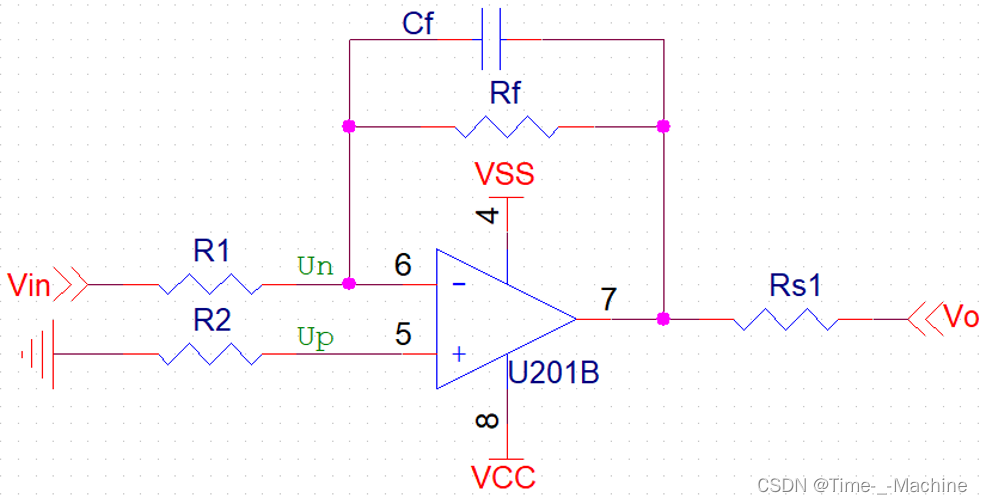

反相放大电路
续断:节点Un与运放负极性端断开

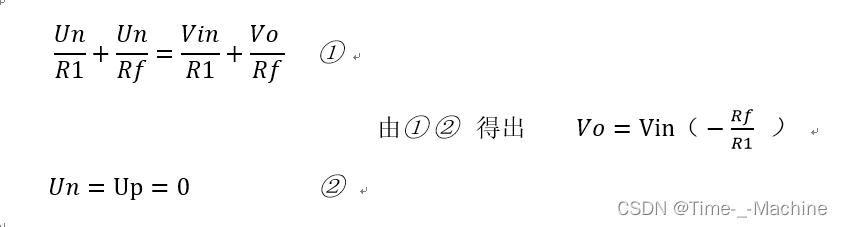

节点电压法:
2、电路特点:
a、输入阻抗等于R1,输出与输入反相,关系表达式为:Vo= -(Rf/ R1)Vin。
b、正负输入端共模电压始终等于零(虚地),不存在共模超界的问题。
c、输入阻抗由输入电阻器决定。确保该值相对于电源的输出阻抗而言较大。
d、两个输入端电位始终近似为零(同相端接地,反相端虚地),只有差模信号,抗干扰能力强;
3、设计要点:
(1)、对精度要求较高的应用场合,应使运放正负输入端到地的等效电阻相等,即电阻R2(称为偏置电阻)的取值:R2=R1//Rf,以减小输入偏置电流对输出电压的影响。
(2)、输出端要求串联电阻Rs。一方面,串联电阻有限流保护作用;另一方面,在驱动容性负载时,可起到相位补偿作用,避免输出不稳定。增加串阻Rs后,输出受电阻分压影响,对于负载电流较大的情况,可适当调整阻值,或使用零欧姻电阻。
(3)、考虑到输出端可能存在容性负载而造成电路不稳定的影响,在输出端与负输入端之间预留一个反馈电容Cf的位置。
(4)、虽然反相放大器有共模输入电压始终等于零的特点,但仍要求输入信号幅度不可以超过器件电源的范围。例如:运放在单电源-5V供电时,不可以输入正电压信号。
二、同相放大电路
信号从运放同相端输入,输出信号的一部分通过反馈电阻接到运放的反相输入端,构成负反馈。同时运放反相端通过电阻接地(或接基准电压,其中基准电压等于电源电压的一半)所构成的电路。

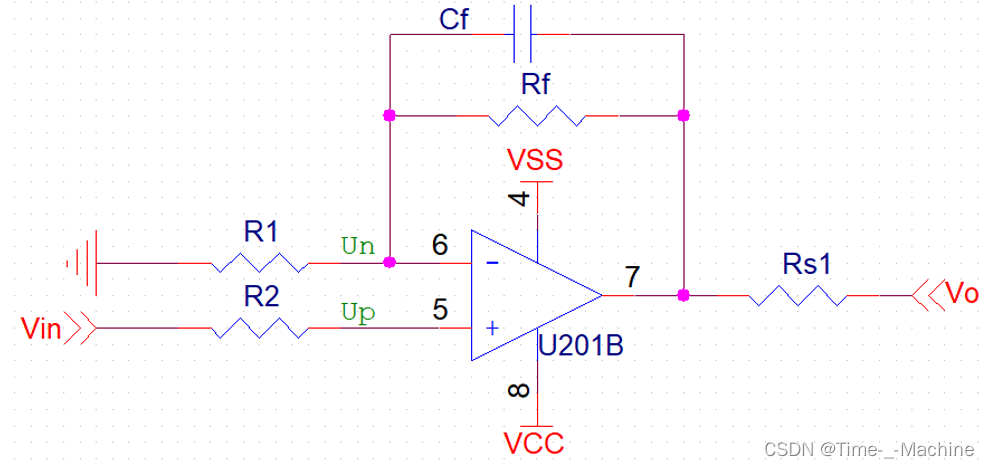

同相放大电路

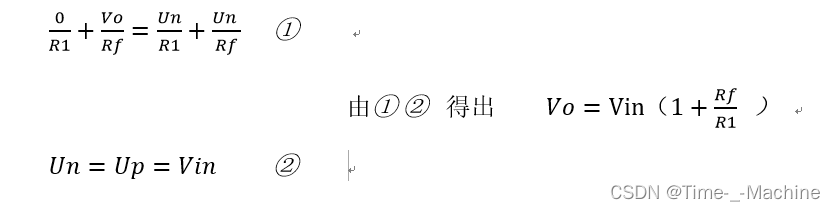

根据节点电流定律可知以下2式
1、电路特点:
a、输入阻抗等于运放的输入阻抗,输入输出同相,关系表达式为: Vo= (1+Rf/R1)Vin。
b、共模电压等于输入电压。
c、与反相运算放大器相比,同相运算放大器不能为系统提供更高的稳定性。
d、放大电路没有虚地,所以共模电压大,抗干扰能力比较差。这样运算放大器就需要更高的共模抑制比,而另一个缺点是放大倍数只能大于1。
2、设计要点:
(1)、由于共模电压等于输入电压,故电路设计时应确保输入信号不会超出共模范围
在输入共模较高的场合,可选用输入轨到轨的运放如0P484
(2)、与反相放大器一样,精度较高的应用场合要求R2=R1//Rf;输出端要求串联电
阻Rs;输出端与负输入端之间要求预留一个反馈电容C的位置。
(3)、在设计中要求放大倍数相同的情况下尽量选择数值小的电阻配合,这样可以减小输入偏置电流的影响和分布电容的影响。如果很计较功耗,则要在电阻数值方面折中。
三、同相放大和反相放大的区别
1、同相放大器的输入阻抗和运放的输入阻抗相等,接近无穷大,同相放大器的输入电阻取值大小不影响输入阻抗;而反相放大器的输入阻抗等于信号到输入端的串联电阻的阻值。因此当要求输入阻抗很高的时候就应选择同相放大器!
2、同相放大器的输入信号范围受运放的共模输入电压范围的限制,反相放大器则无此限制。因此如果要求输入阻抗不高且相位无要求时,首选反相放大,因为反相放大只存在差模信号,抗干扰能力强,可以得到更大的输入信号范围。
