逆变器LCL滤波器参数设计（一）

1.基本介绍

并网型逆变器一般是电流源逆变器，滤波器基本用LCL结构。
假设要设计额定功率10KVA的单相逆变器，采用两电平的全桥拓扑，采用SPWM控制，载波频率20KHz，电网等级220V，频率50Hz。

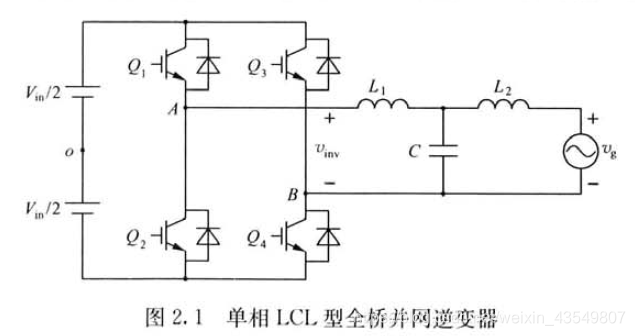

拓扑结构如图所示：

直流输入电压分为上下母线各1/2Vin，半母线电压为380V。
L1采用高频磁芯绕制，称为高频电感；L2用工频电感绕制，称工频电感；C是滤波电容，为高频谐波电流提供通路；Vg为电网电压。
载波调制比为：Mr=220*1.414/380=0.819

2.高频电感量的计算

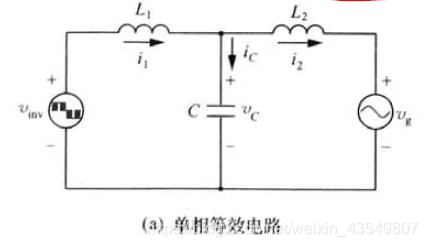

逆变器可以等效为以下电路，桥臂中点高频PWM经过电感的正弦电流叠加了高频纹波
通过限制周期（50Hz）电感电流纹波的最大值，得到高频电感感量的下限。

()

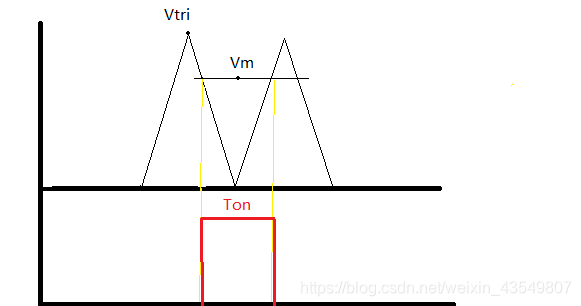

Ton为L1电流上升时间，Vin 为半母线电压，vc 为滤波电容电压，根据下图几何关系又可以得到：

调制波大小为：Vm *sinwt；Vtri 为载波峰值；Tsw 为载波周期；调制度Mr=Vm/Vtri

由上两式得到：

只考虑阻性负载的情况下，滤波电容电压vc 近似等于桥臂输出电压Vinv的基波分量
得到：

∆i1 最大值出现在sinwt=1/(2Mr)时 ，此时Mr=311/380=0.818

得到


这里取650uH

3.电容计算

主要考虑滤波电容C引入的无功功率，理论上为逆变器单相额定有功的5%左右，但实际工程上取大一点，到10%~20%。

这里取20uF。

4. 工频电感量的计算

根据并网标准对并网电流中单次谐波的限制，可以得到网侧电感电流的下限。

并网电流i2关于桥臂输出电压V_inv的传递函数

又考虑到并机运行的时候，LC并联会使谐振频率减小，一般谐振频率应小于1/2开关频率，这里取1/3

L1 取650uH，C取20uF，
L2min=28.5uH

下期分享下高频电感磁芯选型
